Динамические панели линейки «Экоскан» формируют потоковое цифровое изображение с частотой до 30–34 к/с, что позволяет оператору в реальном времени изменять положение оборудования и объекта контроля, получая оптимальный ракурс для точной визуализации. Такой подход значительно ускоряет рабочий процесс при выполнении рентгеновского контроля в стационарных камерах и производственных зонах.
Хотите получить подробную консультацию? Напишите нам — поможем выбрать конфигурацию!
Использование комплекса особенно эффективно в тех областях, где применяется радиографический метод, поскольку динамическая передача изображения исключает необходимость подготовки плёнки и многократных повторных экспозиций. Это заметно уменьшает время анализа и снижает эксплуатационные расходы предприятия.

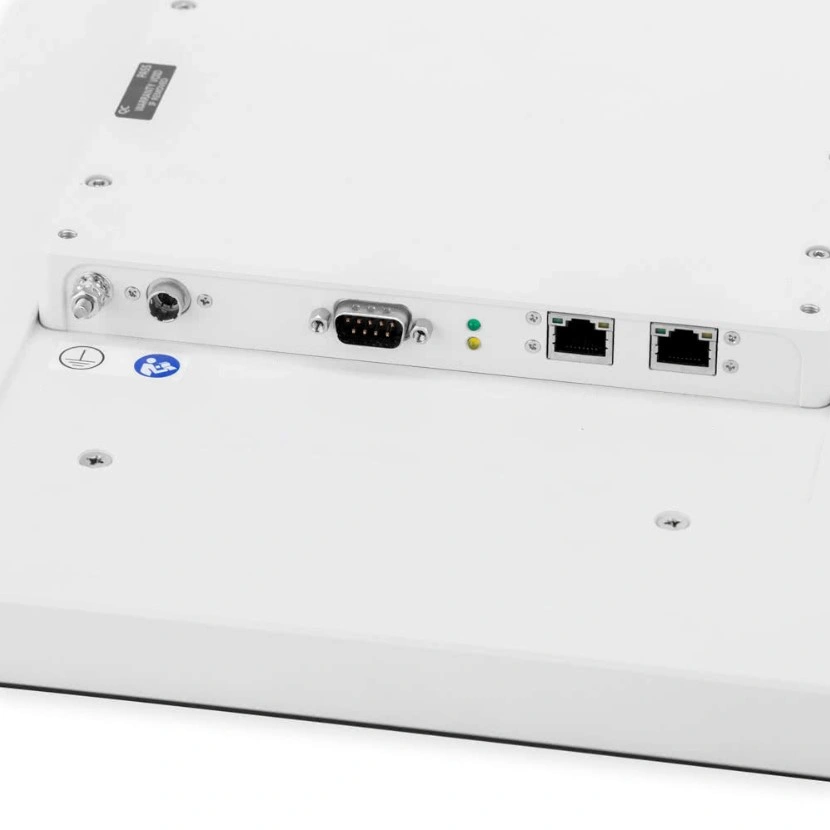

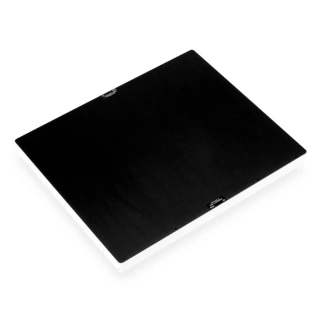

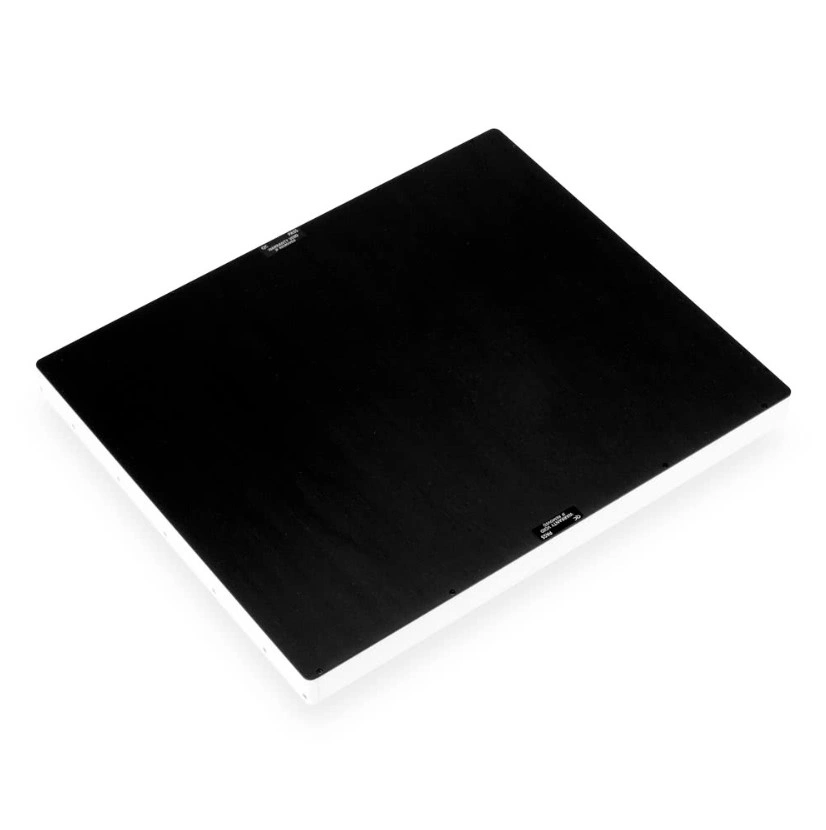

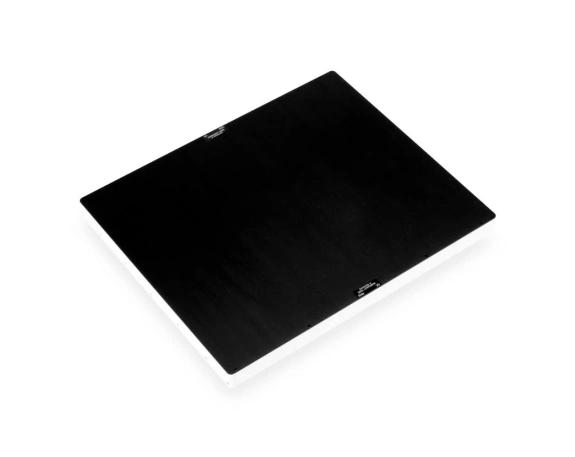

Корпус детектора изготовлен из прочного металла или высокостойкого пластика, а рабочая область усилена карбоновым покрытием. При массе 3,4 кг и размерах 256 × 261 × 50 мм устройство остаётся удобным для монтажа и позиционирования, а зона 225 × 225 мм обеспечивает оптимальные условия при выполнении радиографического контроля сварных соединений, где требуется точная фиксация структуры материала.
Преобразование излучения осуществляется с помощью сцинтилляторов Gadox или CsI, после чего световой сигнал фиксируется матрицей a-Si TFT. Высокая разрядность АЦП позволяет получать изображение с глубиной до 65 536 градаций, что критично при радиографическом неразрушающем контроле. Данные автоматически преобразуются в защищённый файл DICONDE, исключающий возможность незаметного редактирования.

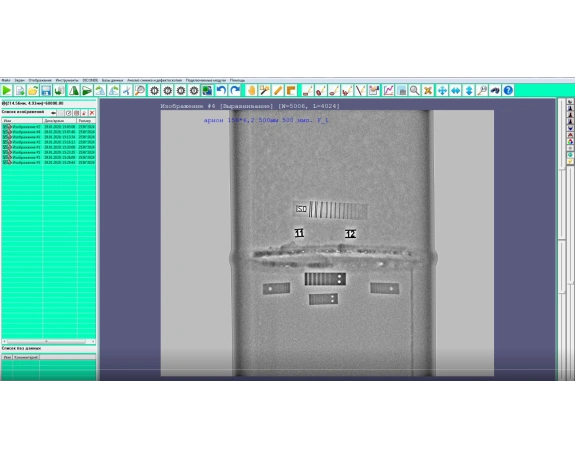

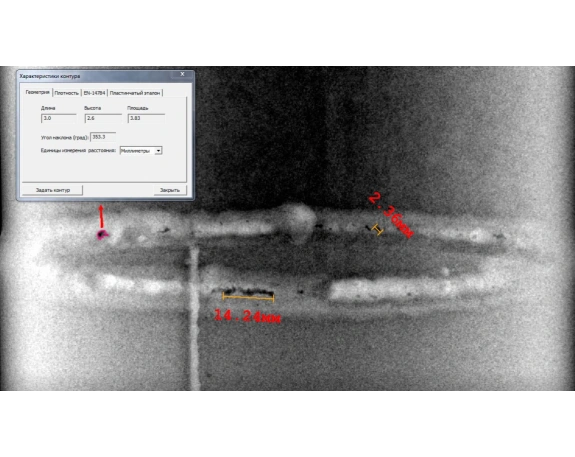

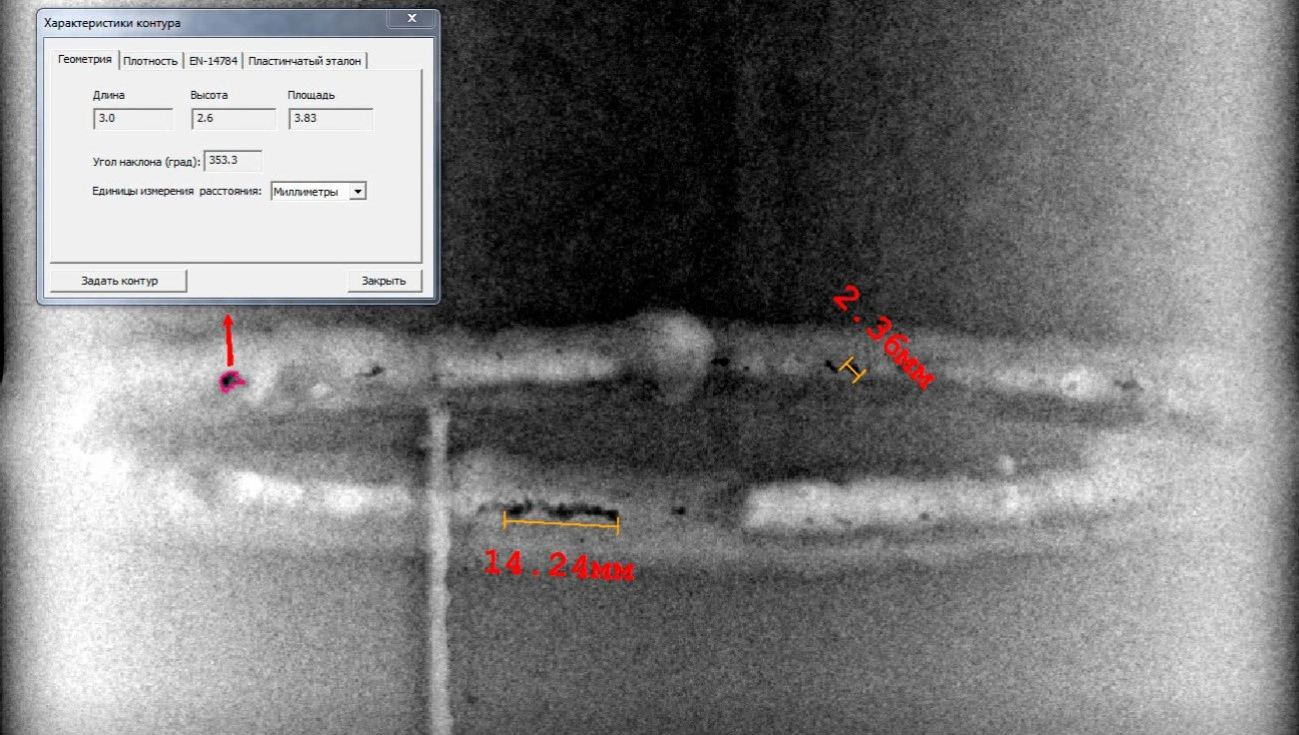

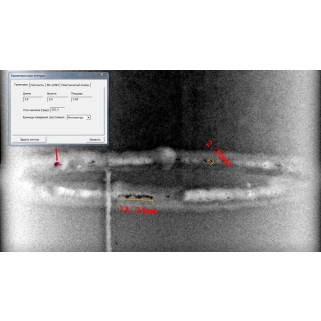

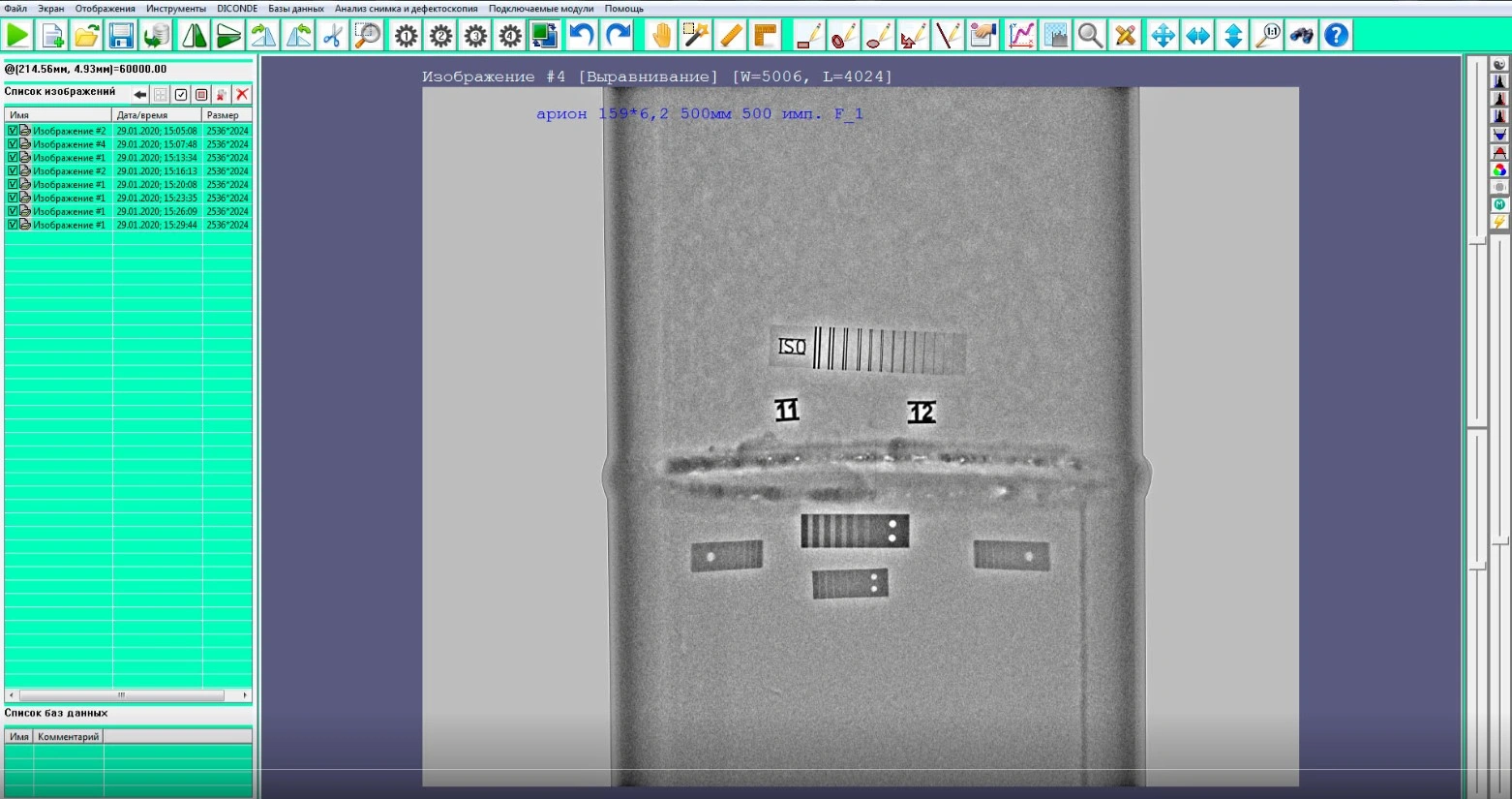

Программное обеспечение «Стражник» обеспечивает автоматизированный анализ изображения, включая маркировку выявленных дефектов, измерение геометрических параметров объекта и работу с четырьмя встроенными фильтрами. Такой функционал особенно важен при применении рентгенографического метода контроля сварных швов, где требуется максимальная достоверность визуализации.

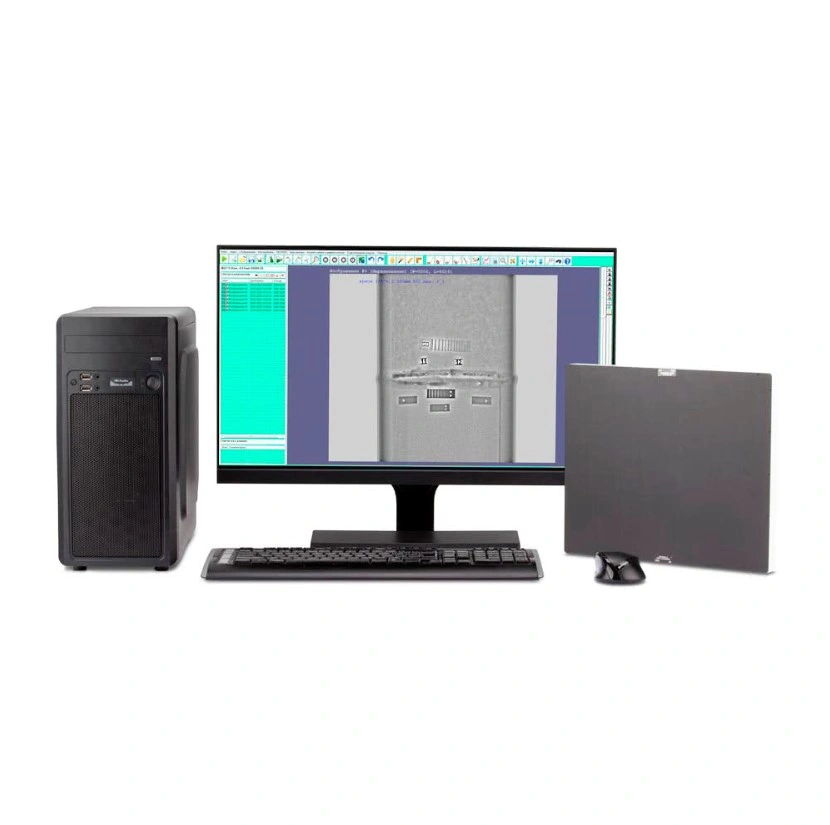

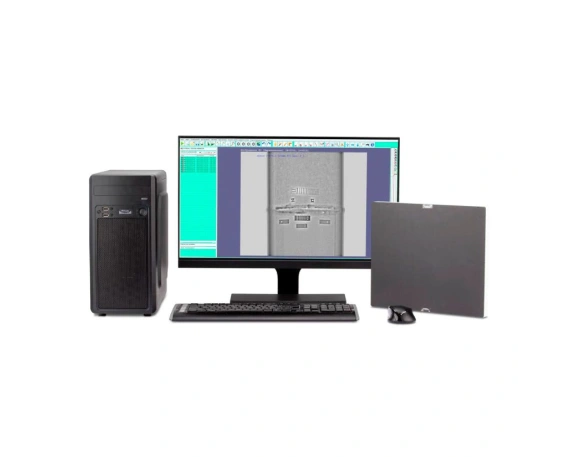

Рабочая станция оборудована SSD объёмом от 1 ТБ и 24-дюймовым монитором высокого разрешения, что обеспечивает корректную интерпретацию данных в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017. В комплект включены необходимые кабели и периферийные устройства, а конфигурация станции может быть адаптирована по запросу заказчика.
Комплекс КЦР «Экоскан», разработанный согласно ТУ 26.51-66-101-96651179-2020, представляет собой современное решение для динамического цифрового контроля, обеспечивающее стабильность, точность и оперативность работы с широким спектром объектов.
