Детекторы линейки Экоскан обеспечивают передачу цифрового видеопотока на рабочую станцию оператора в реальном времени с частотой до 14 кадров в секунду, что позволяет оперативно корректировать положение объекта контроля, источника излучения и детектора с помощью манипулятора.
Получите консультацию по внедрению цифровых детекторов Экоскан прямо сейчас!
Применение комплекса позволяет значительно экономить время специалистов при использовании радиографическом неразрушающего контроля, минимизируя расходы на плёнку, химреактивы и оборудование для проявки и хранения изображений.

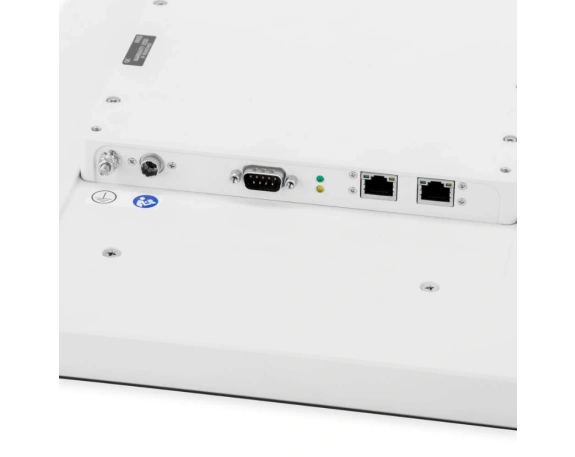

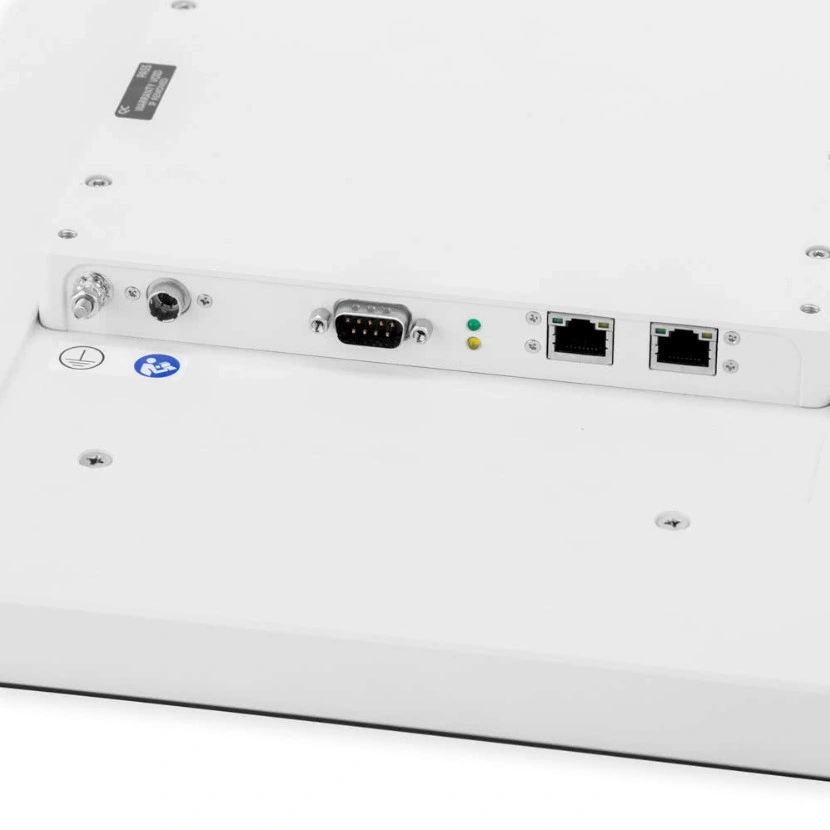

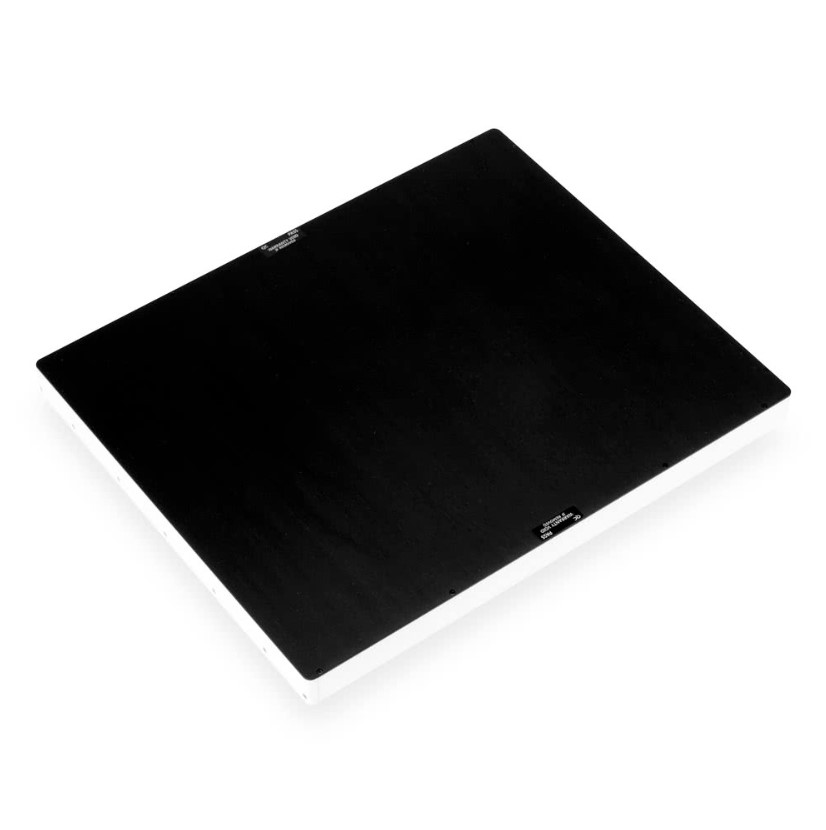

Корпус детектора изготовлен из прочного металла или устойчивого пластика с карбоновым покрытием рабочей зоны, что обеспечивает надежность эксплуатации. Питание панели осуществляется от сети переменного тока, а высокоскоростная передача данных на компьютер оператора реализована через два UTP-кабеля.
Для преобразования излучения в видимый свет используются сцинтилляторы на основе оксисульфида гадолиния (Gadox) или йодида цезия (CsI). Сигнал преобразуется с помощью полупроводниковой матрицы a-Si TFT, а тонкоплёночные транзисторы передают электрический заряд на аналого-цифровой преобразователь. В результате формируется изображение с глубиной до 65536 оттенков серого, которое сохраняется в защищённом формате DICONDE, исключающем возможность несанкционированного редактирования.

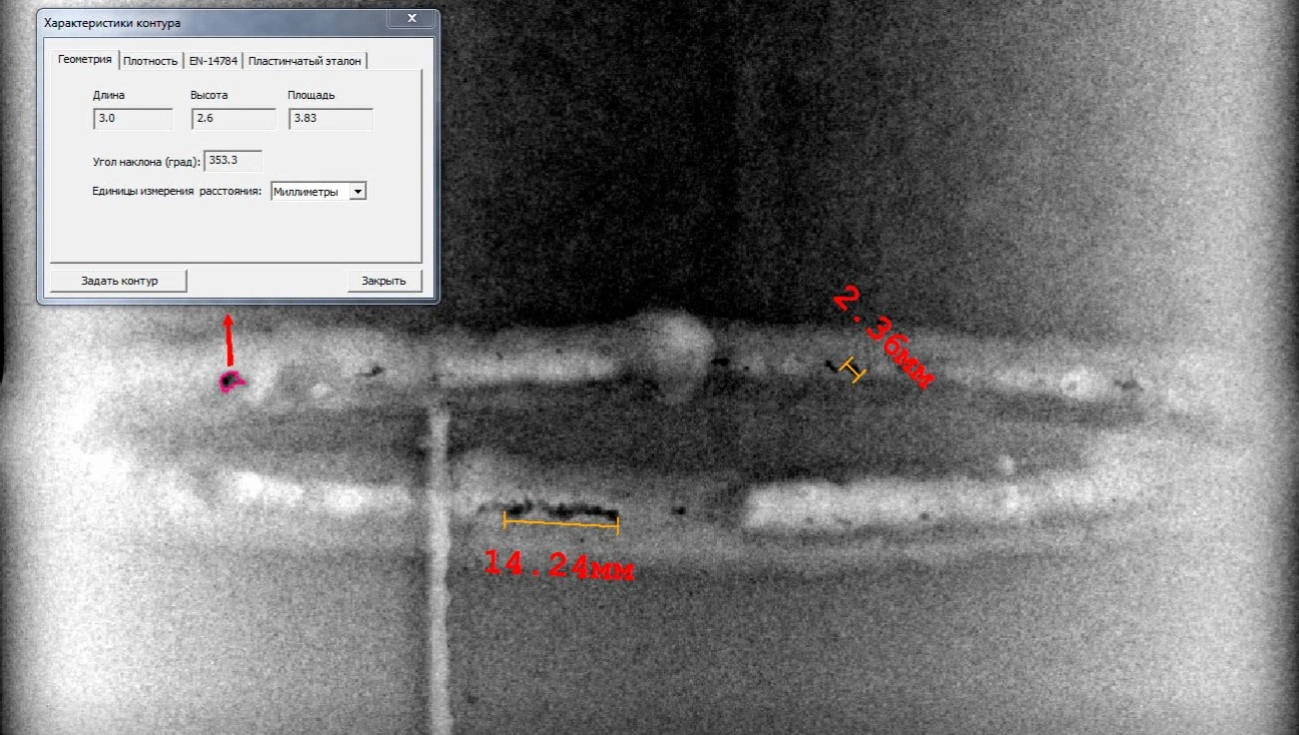

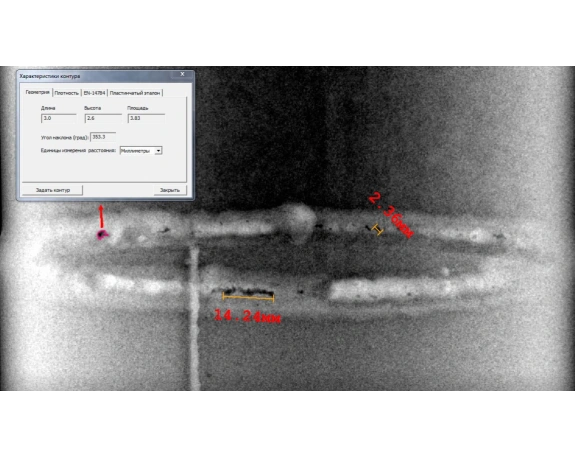

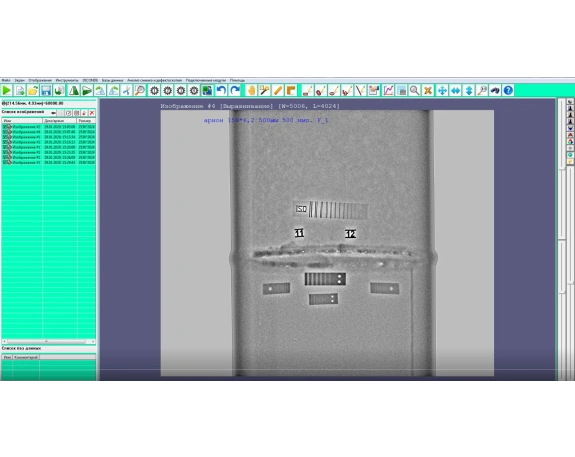

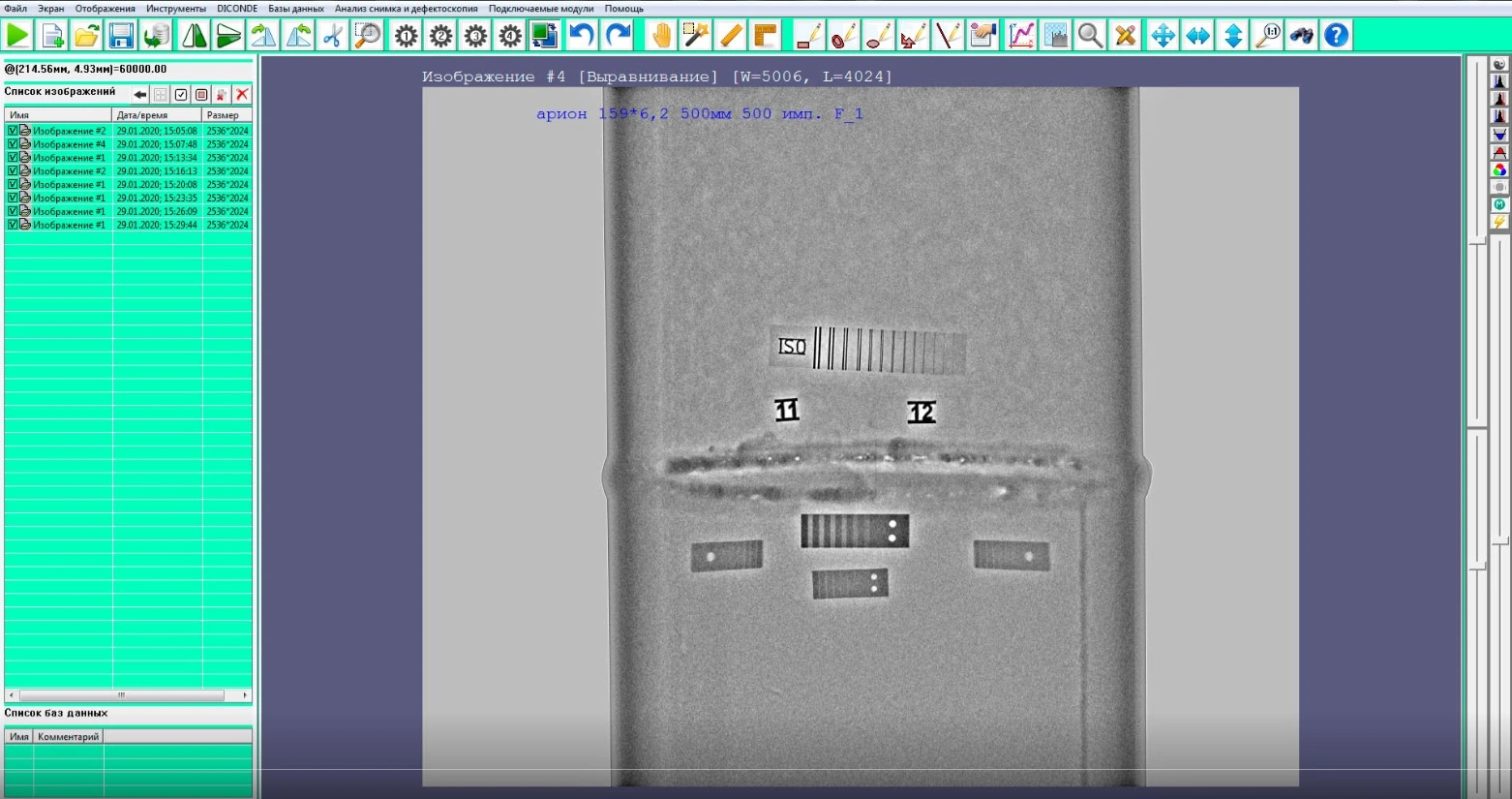

Программное обеспечение Стражник обеспечивает качественную обработку изображений, полученных в процессе рентгеновского контроля объектов. Автоматические функции анализа и маркировки дефектов, интеграция баз данных, измерение габаритных параметров и построение графиков качества изображения делают работу специалиста точной и быстрой.
Комплекс Экоскан идеально подходит при реализации рентгенографического метода контроля сварных швов, позволяя выявлять дефекты на ранних стадиях и повышать надежность соединений.

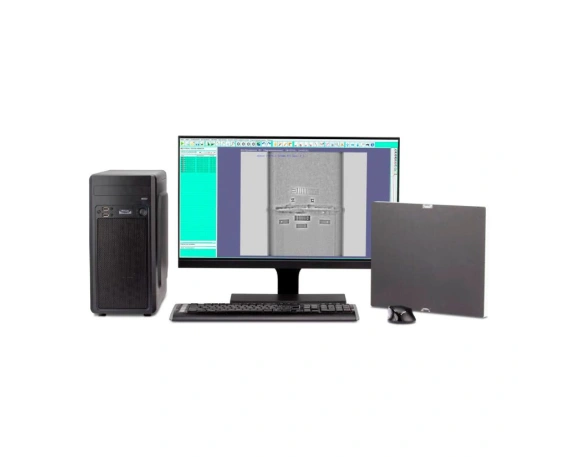

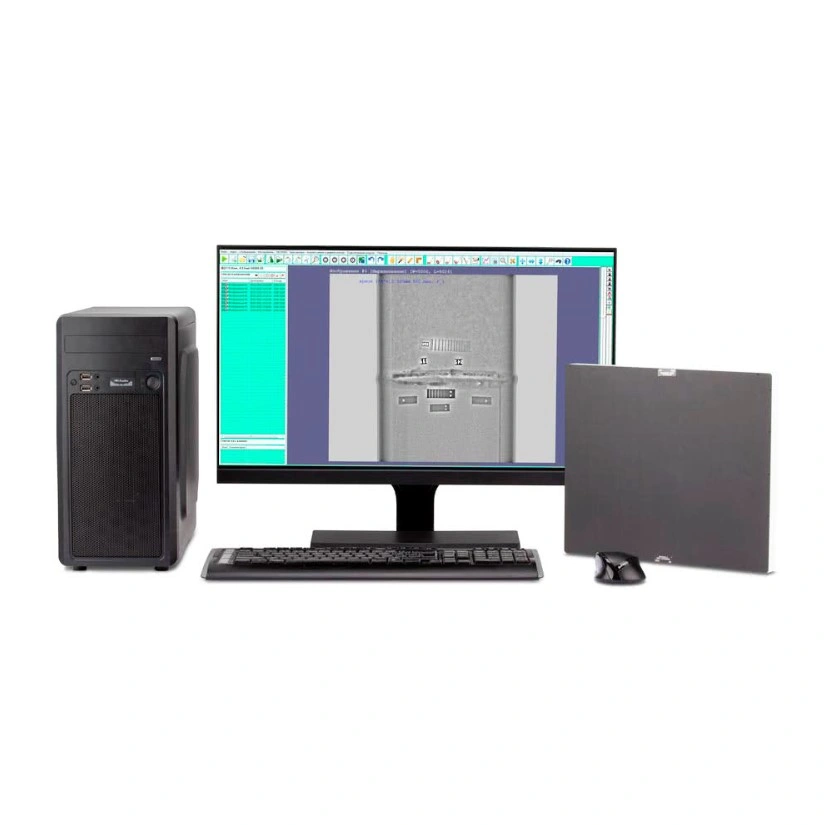

Конфигурация управляющей станции обеспечивает стабильную работу всех функций программы на протяжении всего срока эксплуатации комплекса. Для хранения больших объёмов данных используется SSD-накопитель от 1 ТБ, а монитор с диагональю 24 дюйма и высоким разрешением позволяет выполнять радиографический метод контроля в соответствии с ГОСТ 7512-82 и ГОСТ ISO 17636-2-2017.
В базовый комплект входят все необходимые периферийные устройства: клавиатура, мышь и набор кабелей, а по желанию заказчика конфигурация может быть адаптирована или заменена на ноутбук.
