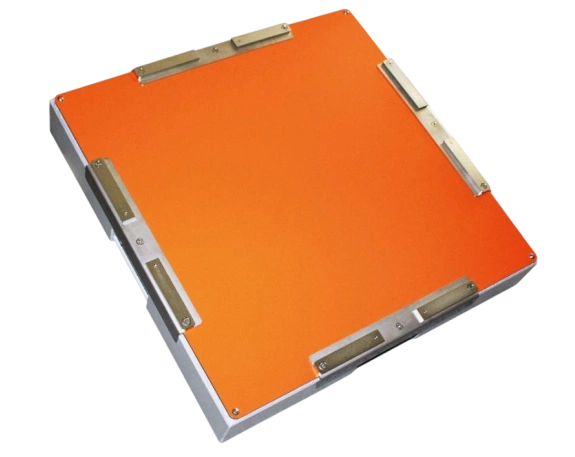

Плоскопанельный детектор КАРАТ РТС 4343 предназначен для контроля сварных соединений и литых изделий толщиной от 1 до 80 мм. Чувствительность системы соответствует требованиям п.п. 1.3 и 6.3 ГОСТ 7512-82, что гарантирует выявление дефектов даже на сложных участках конструкций.
Хотите узнать, как комплекс может повысить эффективность контроля на вашем производстве? — Получите консультацию прямо сейчас!
Высокая точность визуализации
В основе детектора используется аморфный кремний в сочетании со сцинтиллятором CdOx или CsI, обеспечивающим чёткую визуализацию структуры материала. Система позволяет работать как в динамическом режиме, так и в статическом режиме с накоплением кадров, что расширяет возможности анализа.
Активная область 430 × 430 мм и матрица 4778 × 4778 пикселей гарантируют детальное отображение структуры, а 16-битная разрядность АЦП обеспечивает высокую градацию оттенков и точное воспроизведение дефектов.
Быстрый отклик и удобство подключения
Время получения кадра при интегрировании составляет всего 20 мс, что делает процесс контроля быстрым и оперативным. Передача данных осуществляется через Ethernet 1 Гб/с, а синхронизация возможна как внутренняя, так и внешняя.
Цифровые снимки, получаемые в ходе контроля, защищены от изменений, что гарантирует достоверность и сохранность данных. Возможность просмотра и расшифровки изображений позволяет быстро принимать решения и контролировать качество сварных соединений в реальном времени.
Автономность, защита и надежность
Комплекс готов к работе менее чем за 15 минут, а конструкция обеспечивает надёжную работу всех элементов при температуре окружающей среды от –15 до +40 °C и влажности до 85% без образования конденсата.

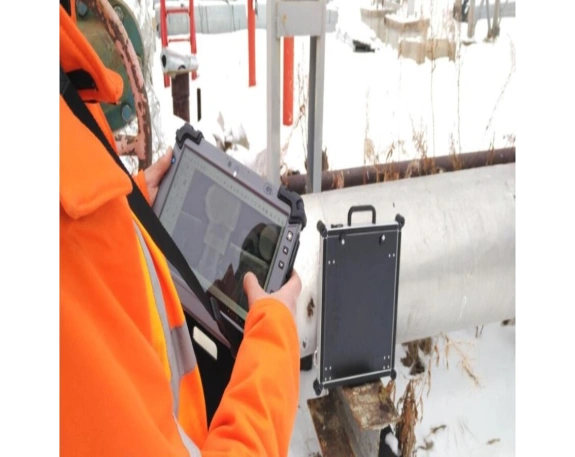

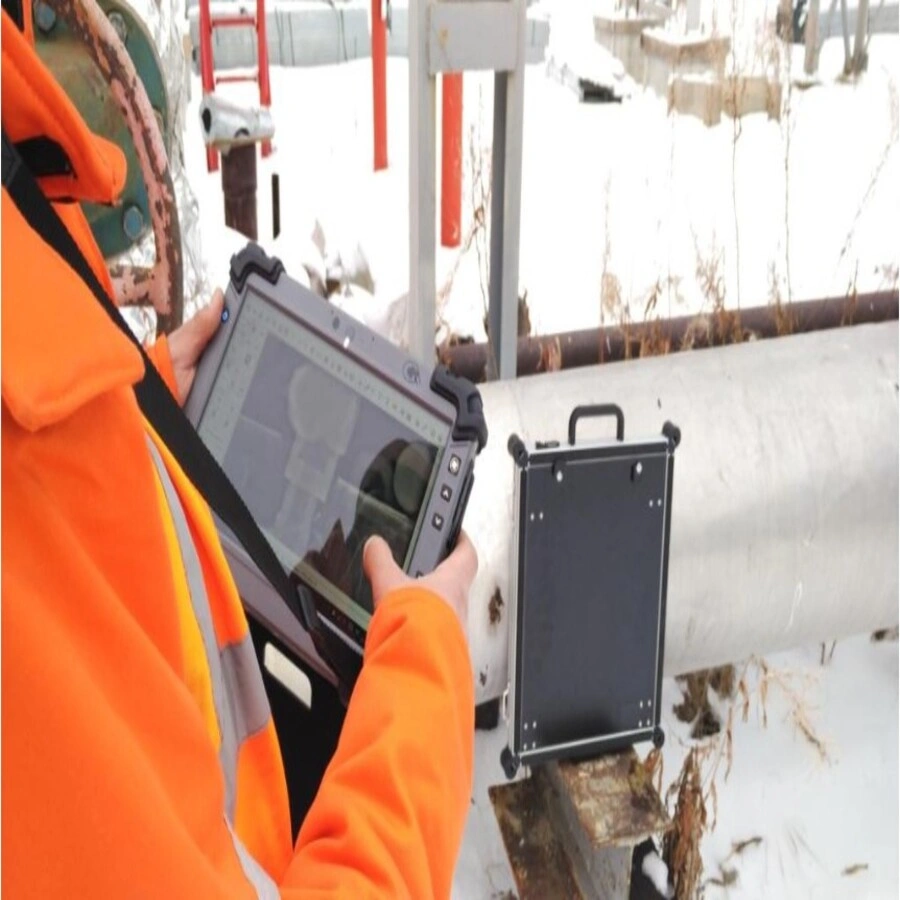

Эти возможности особенно важны для задач, где проводится радиографический контроль сварных соединений, поскольку диагностику часто выполняют в цеховых и полевых условиях.
Компактность и конструкция

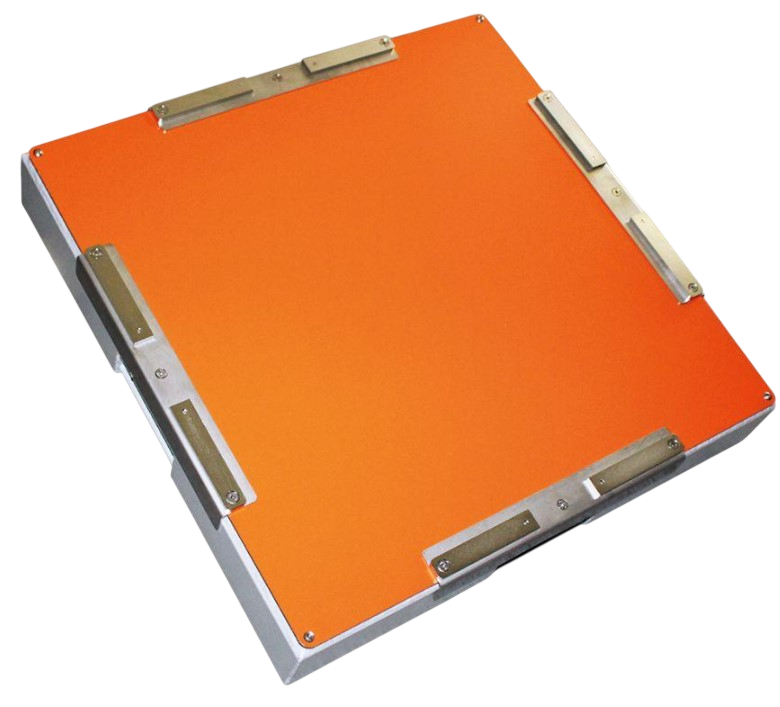

Габариты детектора без защиты электроники составляют 48 × 48 × 5 см, с защитой электроники — 57 × 57 × 9,5 см. Масса варьируется от 14 до 25 кг в зависимости от конфигурации. Корпус выполнен из алюминия и карбона, а встроенный экран защищает электронику от ионизирующего излучения.
Комплекс обеспечивает сокращение расходов на расходные материалы, повышает производительность контроля и частично автоматизирует процесс, снижая ручной труд и упрощая монтаж оборудования.
Также предусмотрено архивирование результатов контроля в цифровом виде, что облегчает последующий анализ и хранение данных без потери информации.
