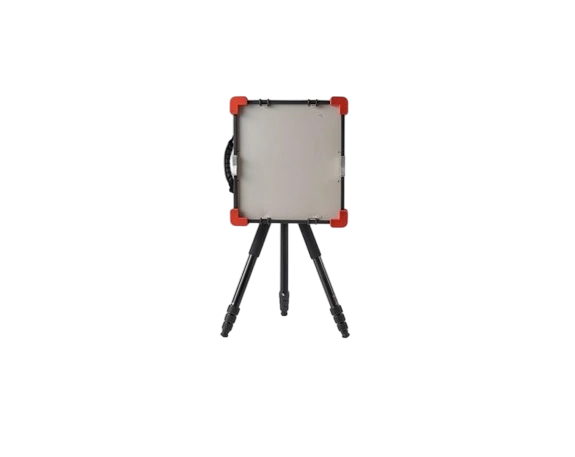

Комплекс цифровой радиографии ЦИФРАКОН 1230 предназначен для неразрушающего контроля качества изделий и конструкций из металла, в том числе сложной конфигурации, например, сварные прямые и перекрестные соединения труб и резервуаров, технологические отверстия, заваренные на трубе, фасонные изделия, а также проводить проверку коррозии в полевых, цеховых и лабораторных условиях.
ЦИФРАКОН 1230 формирует цифровой снимок контролируемой области размером 126х317 мм, отображает его на дисплее ноутбука или планшета оператора, позволяет измерять линейные поперечные размеры объектов на изображении и высоту объемных дефектов, проводить анализ полученных данных, обрабатывать и хранить снимки.
Из-за небольших размеров активной зоны данная модель является самой бюджетной в линейке ЦИФРАКОН. При этом она отлично подходит для рентгенографического контроля сварных швов труб небольшого диаметра и конструкций сложной геометрии в условиях ограниченного пространства, например, в судо– и авиастроении.

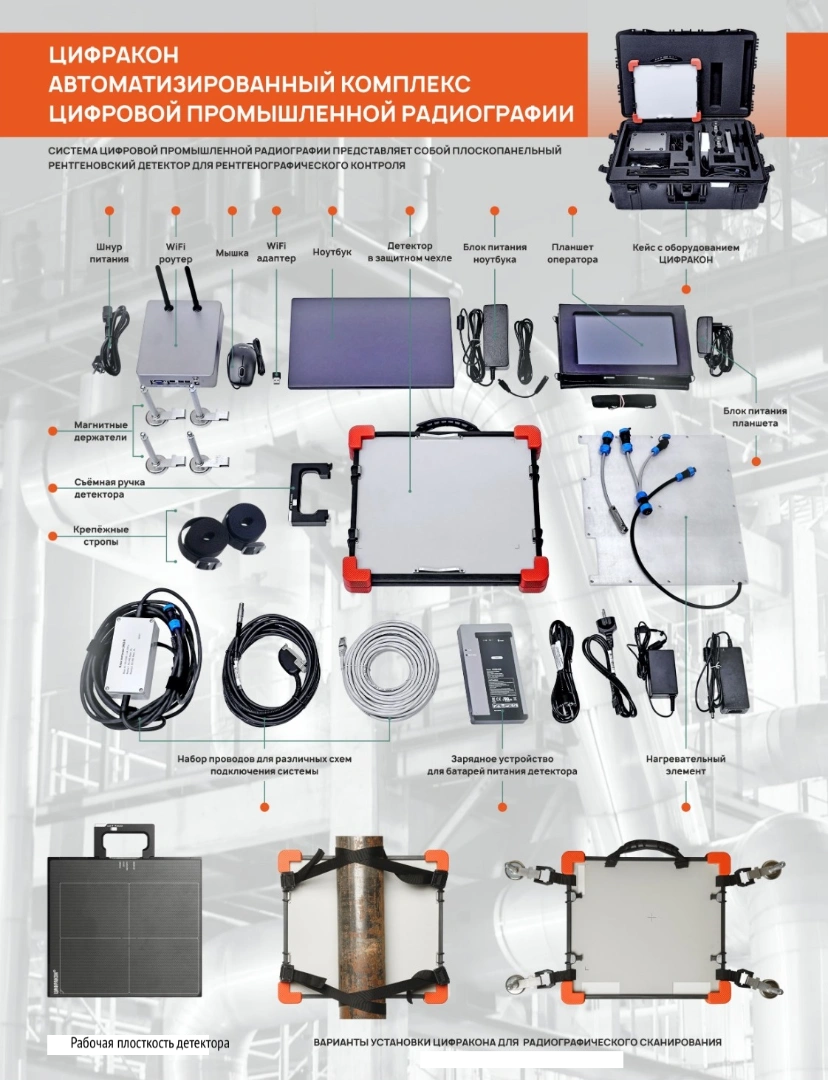

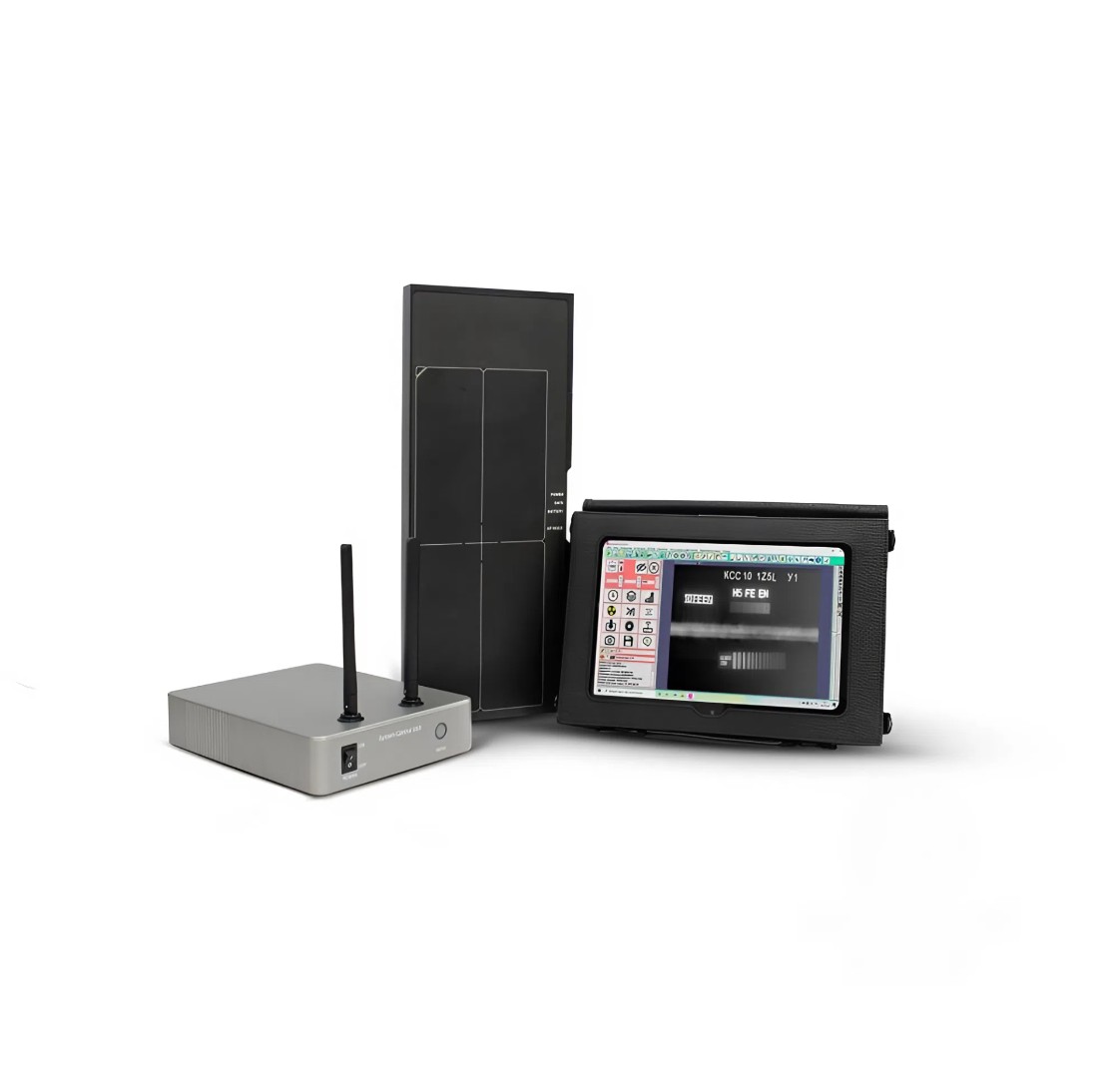

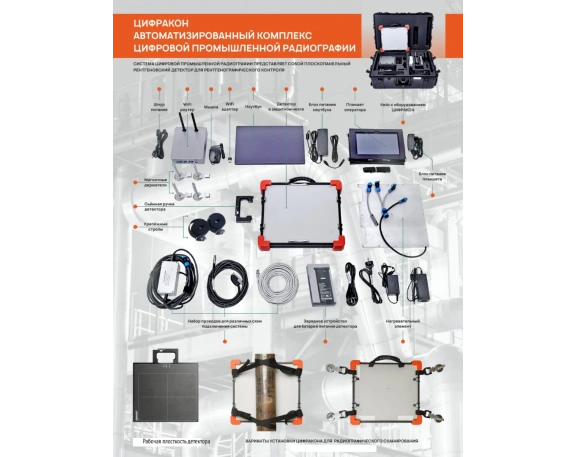

В состав комплекса входит:
– плоскопанельный детектор (ППД) со съемной ручкой, зарядным устройством и нагревательным элементом,
– ноутбук и планшет оператора с ПО «Дисофт»,
– оборудование беспроводной WiFi связи между детектором и ноутбуком/планшетом: роутер + адаптер,
– комплект креплений для ППД,
– комплект силовых и соединительных кабелей,
– калибровочный образец (индикатор качества) Duplex IQI,

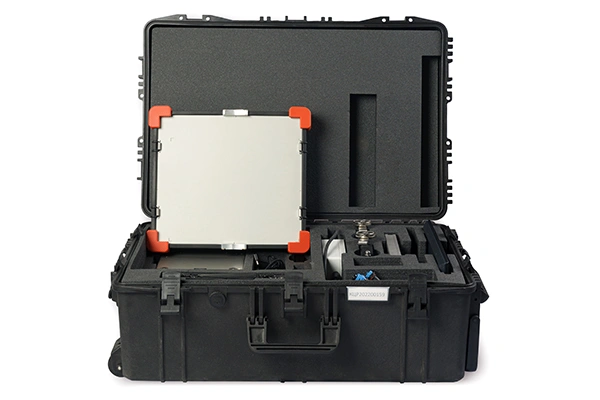

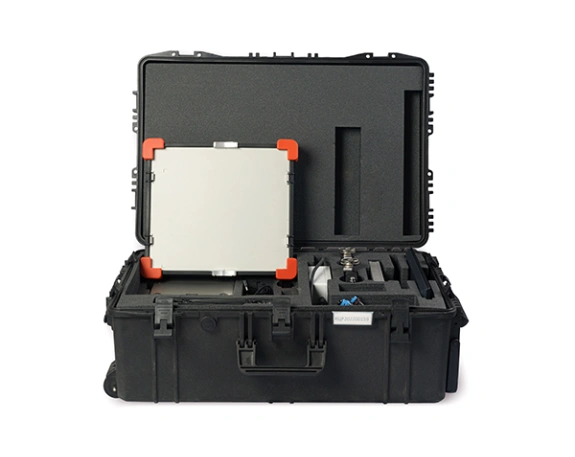

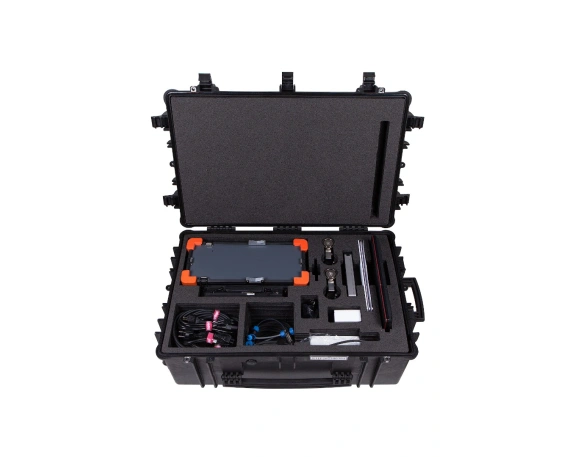

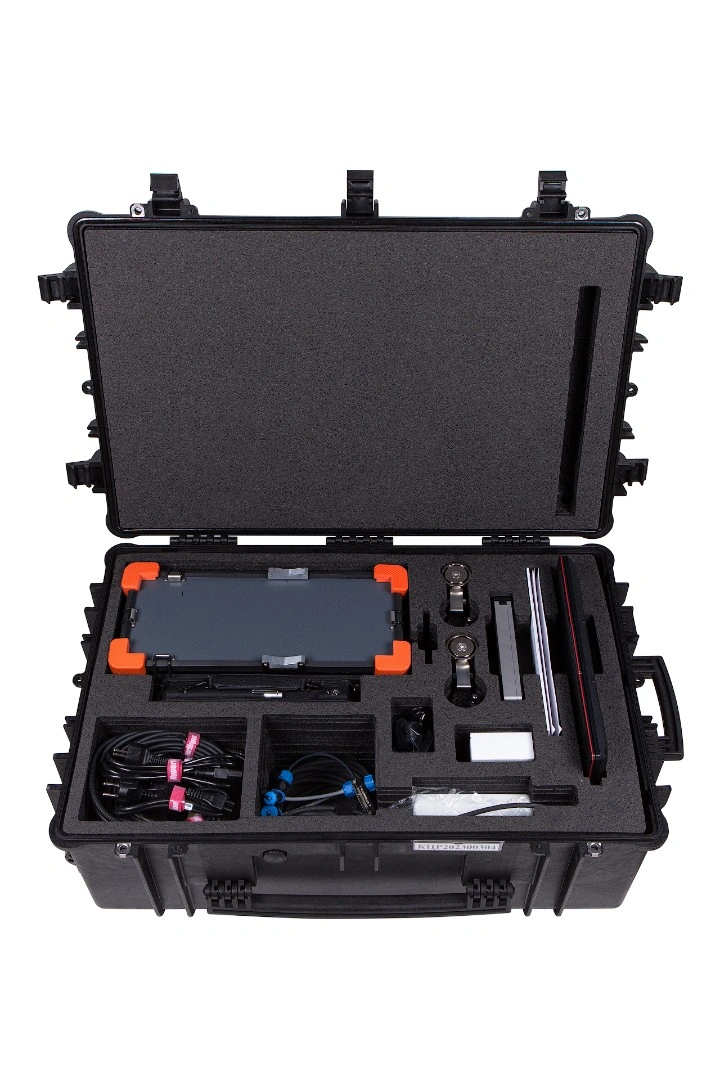

– жесткий и прочный транспортировочный кейс.
ППД совместно с блоком памяти и модулем беспроводной связи установлен в прочном корпусе со степенью защиты IP67. Кроме этого в корпусе установлены разъемы для подключения кабелей передачи данных и электропитания.
Для проведения радиографического контроля ППД, который заменяет аналоговую пленку, необходимо разместить с одной стороны контролируемого объекта, а с другой – источник рентгеновского излучения (генератор) напряжением в диапазоне от 40 до 450 кВ. Таким образом можно посветить изделие толщиной до 60 мм.
ЦИФРАКОН 1230 подходит для совместного использования как с импульсными рентгеновскими генераторами, так и с аппаратами постоянного потенциала.
Подбор излучателя и его позиционирование относительно объекта контроля происходит точно также, как и для пленочной рентгенографии на основании действующих стандартов (ГОСТ ISO 17636-2).
ППД рекомендуется размещать вплотную к объекту контроля для получения высокого разрешения изображения даже при большом размере фокусного пятна генератора.
Цифровой снимок формируется в ППД при воздействии рентгеновского излучения на сцинтиллятор на основе оксисульфида гадолиния (GadOx) или йодистого цезия (CsI). Сцинтиллятор преобразует рентгеновские частицы в свет, а диод из аморфного кремния преобразует свет в электроны.
Затем аналогово-цифровой преобразователь преобразует поток электронов в цифровой сигнал.
Сцинтиллятор и диод на панели детектора выполнены в виде тонких пленок (TFT – thin film transistor – технология).
Таким образом ППД на основе TFT-матрицы формирует цифровой снимок размером 1018х2556 пикселей, при этом каждый пиксель имеет размер 124 мкм и глубину 16 бит (65 535 уровней серого). Разрешение снимка соответствует классу качества А по ГОСТ ISO 17636-2 и/или по 1, 2 классу ГОСТ 7512, что удовлетворяет большинству задач по неразрушающему контролю сварных соединений трубопроводов и других металлических конструкций.
Далее цифровое изображение передается на ноутбук или планшет с ПО «Дисофт» для дальнейшей обработки, анализа, передачи и хранения.
Перемещение ППД от одного объекта контроля к другому производится вручную.
ЦИФРАКОН 1230 может работать в двух режимах:
– Режим реального времени при использовании беспроводного канала связи. Дефектоскопист видит снимок в момент просвечивания объекта контроля.
– Режим накопления кадров. Изображение формируется в течение определенного временного интервала из нескольких снимков путем наложения их друг на друга. Этот режим позволяет получить более точное изображение дефекта.
В ПДД встроен специальный датчик рентгеновского излучения, который запускает циклы накопления снимков и передачи их на цифровой носитель для последующего считывания.

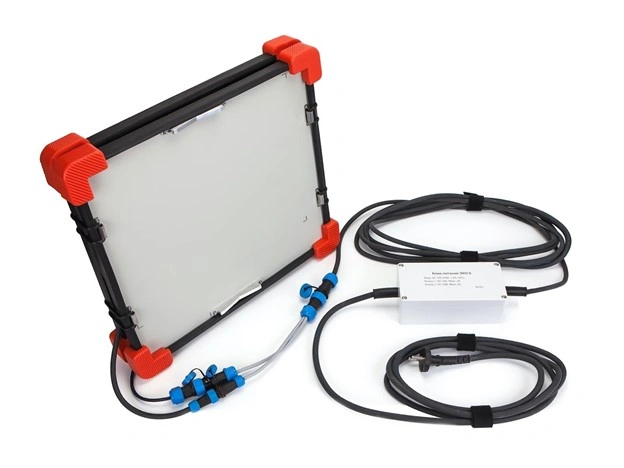

Электропитание ПДД может быть реализовано от сменной встроенной аккумуляторной батареи (АКБ) либо от однофазной сети переменного тока. В комплекте с прибором предусмотрено зарядное устройство для АКБ, сменная батарея и сетевой силовой кабель с евровилкой.
<H2> Преимущества использования комплекса цифровой̆ радиографии ЦИФРАКОН 1230 </H2>
– Высокочувствительные компоненты ПДД позволяют за короткий срок сформировать снимок высокого разрешения для качественного неразрушающего контроля и анализа выявленных дефектов.
– Высокая производительность работы с данным комплексом обусловлена небольшим временем и небольшой дозой рентгеновского излучения, необходимыми формирования изображения области контроля. Чем меньше доза, тем меньше радиационная нагрузка на персонал и оборудование.
Поскольку снимок формируется непосредственно на месте съемки, дефектоскопист может оперативно оценить качество контролируемого объекта, например, кольцевого сварного шва трубопровода.

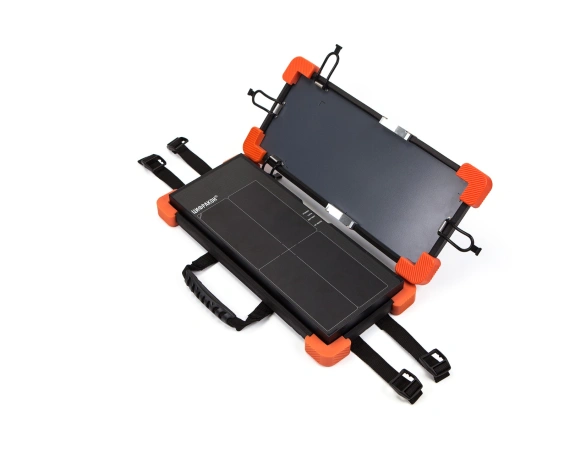

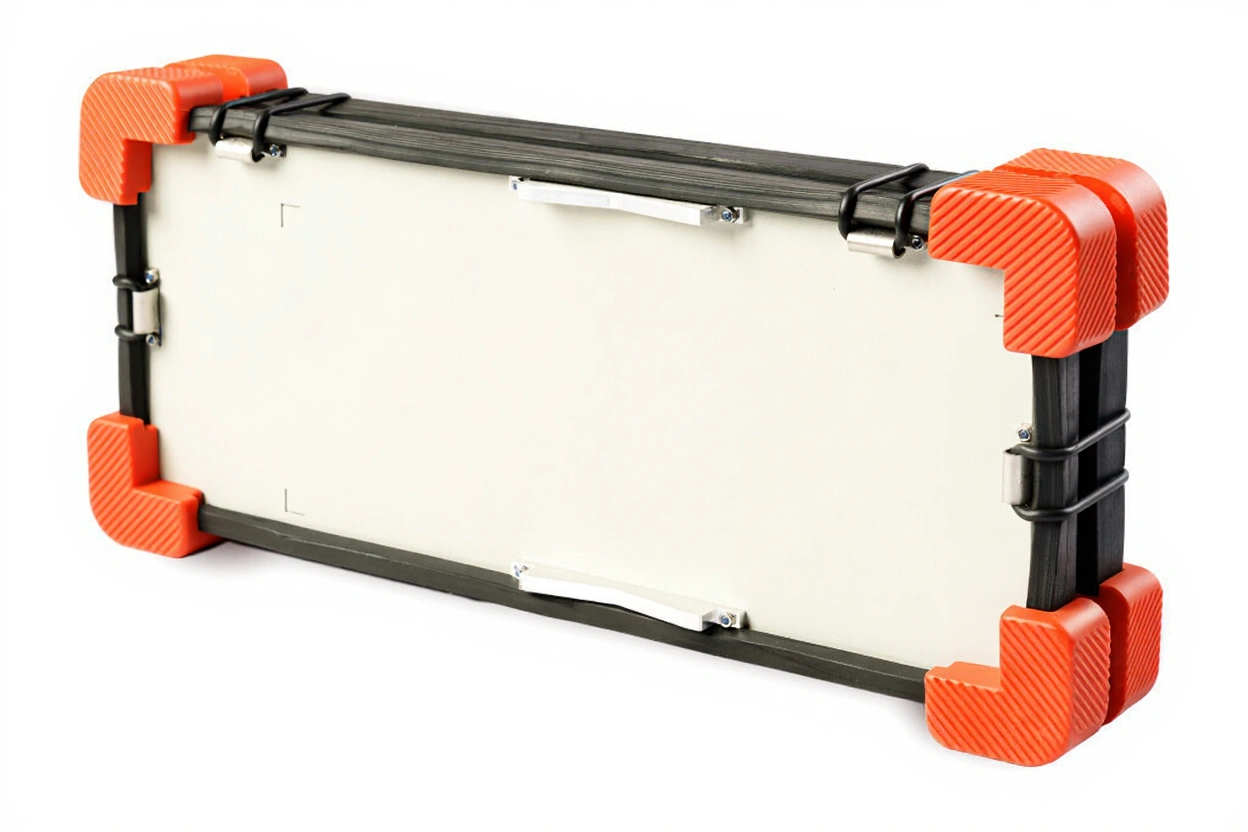

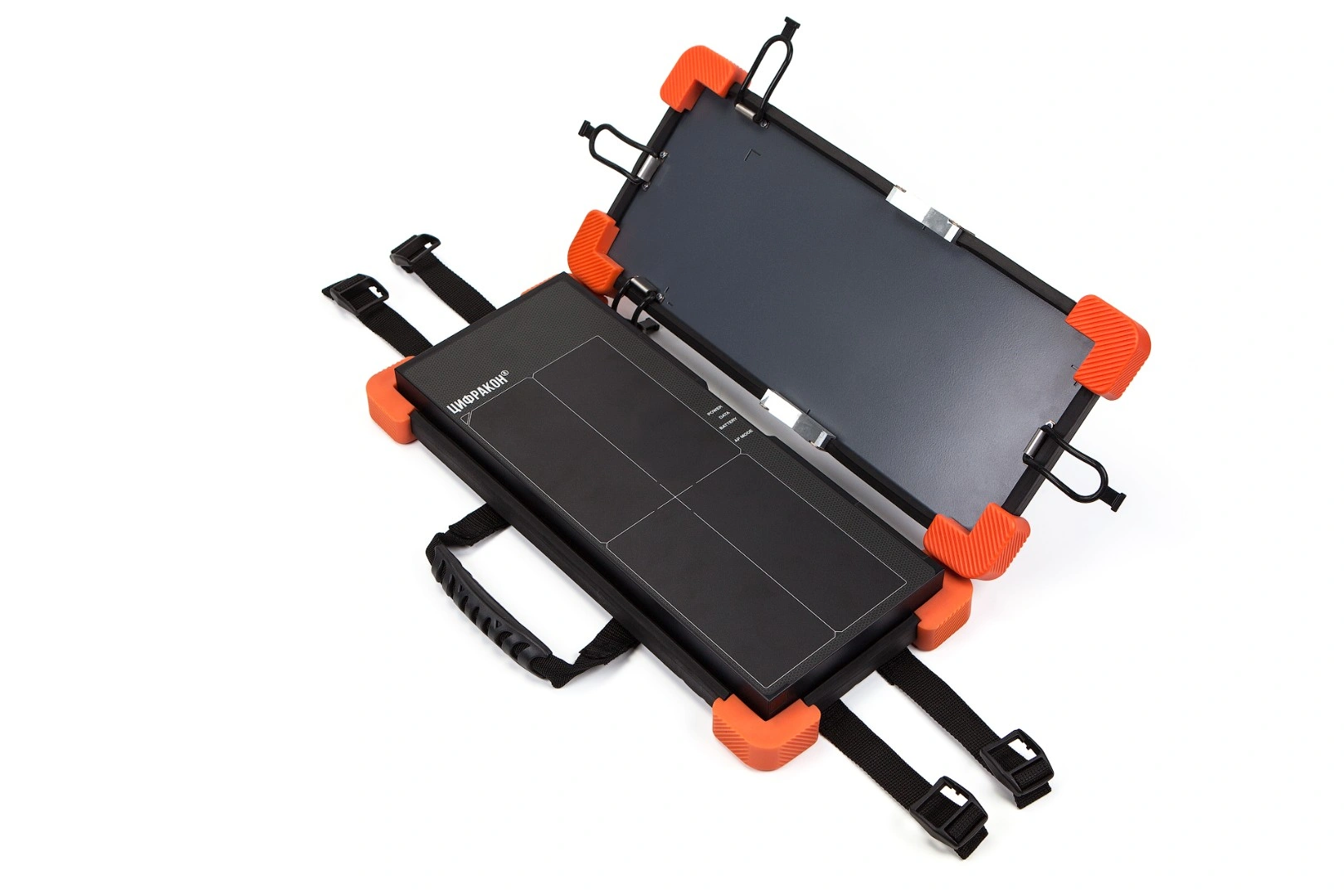

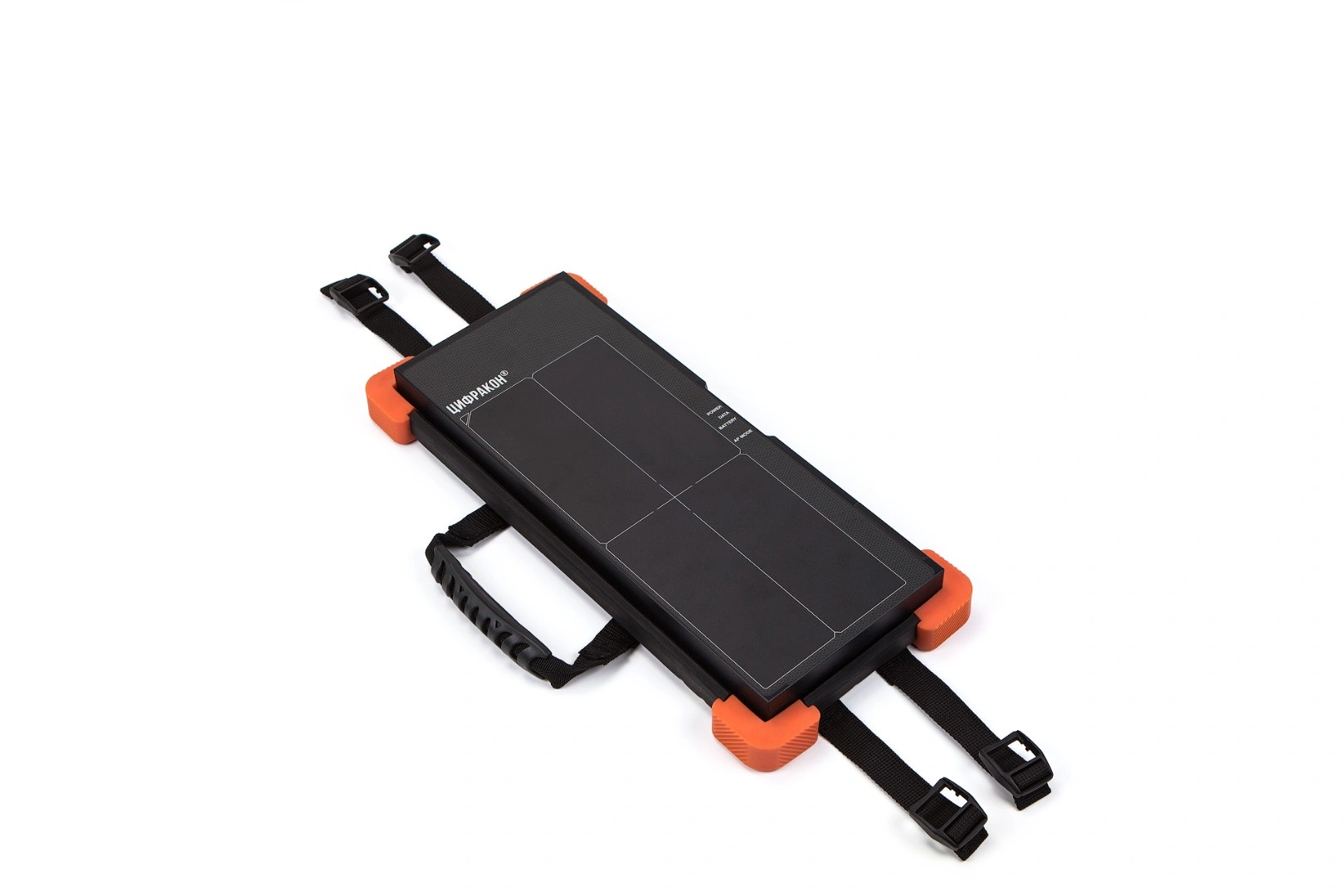

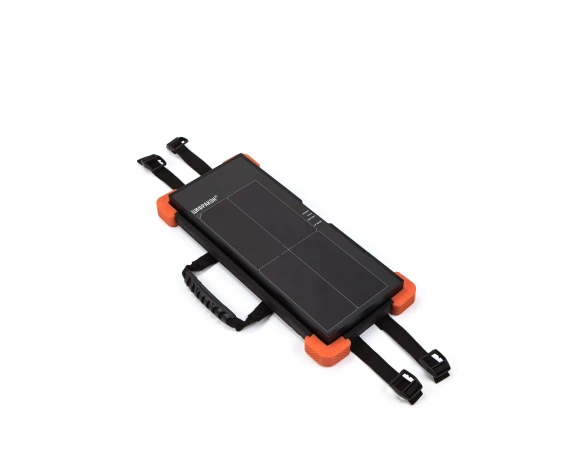

– Для позиционирования ППД на различных объектах контроля производитель разработал специальные магнитные и ременные крепления, входящие в основной комплект поставки, а также ряд дополнительных аксессуаров, которые позволяют аккуратно, быстро и прочно зафиксировать детектор и эффективно провести съемку.
Установка крепежных приспособлений может быть выполнена силами одного специалиста в короткий промежуток времени (обычно не более 5 минут).
– Комплекс цифровой радиографии ЦИФРАКОН 1230 – надежный прибор с высокой степенью защиты от влаги и пыли, способный работать как в помещениях, так и в полевых условиях при температуре окружающей среды от -40 ºС до +50 ºС, в том числе при неблагоприятных погодных условиях.
– Универсальность электропитания позволяет эффективно использовать ЦИФРАКОН 1230 как в цехах и лабораториях, подключая его к сети, так и на удаленных объектах со сменными элементами автономного питания.
– В состав ППД входят Li-ION аккумуляторы, которые отличаются долгим сроком службы (не менее двух лет), высокой и стабильной емкостью (примерно 600 циклов зарядки до снижения емкости на 30%), низкой скоростью саморазряда, встроенной системой защиты от перезаряда и перегрева и возможностью зарядки в любое удобное время без необходимости ждать полной разрядки АКБ.
– Применение ЦИФРАКОН 1230 избавляет от необходимости закупки рентгеновских пленок, экранов, проявочных машин, негатоскопов и других дополнительных материалов, а также выделения помещения и персонала для проявки аналоговых снимков. Цифровой формат снимков также снимает проблему хранения коробок с архивом измерений на рентгеновских пленках.
– Для проведения выездного радиографического контроля с помощью ЦИФРАКОН 1230 необходим небольшой и сравнительно легкий комплект из ППД ЦИФРАКОН, планшета и рентгеновского аппарата, что значительно упрощает транспортировку и работу дефектоскопистов.

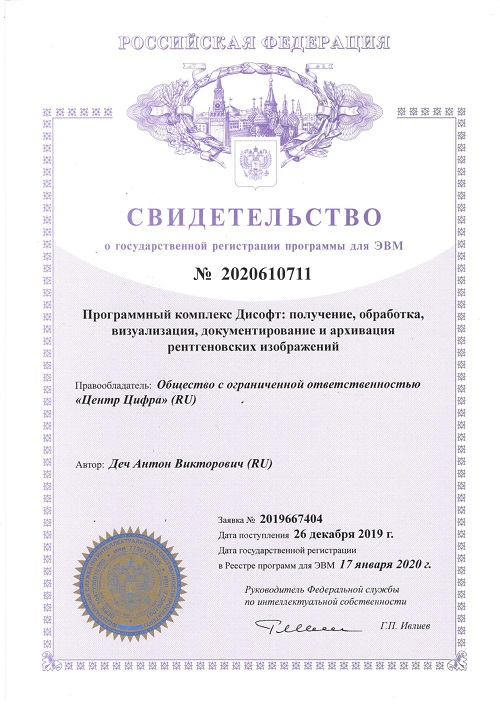

– ПО «Дисофт» реализует широкий набор функций:
- настройка/калибровка/управление ППД;
- получение рентгеновского изображения с ППД с информацией о контролируемом объекте, настройках экспозиции, времени и координатах места проведения рентгенографического контроля;
- функция «цифровой наборки» (электронной маркировки снимков), которая облегчает и ускоряет нанесение знаков маркировки на объекты контроля (что особенно актуально в суровых климатических условиях), а также позволяет отказаться от закупки маркировочных наборов из свинца;
- регулирование яркости/контраста/цветовой гаммы снимка при помощи различных фильтров;
- анализ снимка (вручную и автоматизированный);
- компактное хранение на цифровых носителях, в том числе в виде защищенной базы данных файлов формата DICONDE;
- связь с другими цифровыми устройствами.

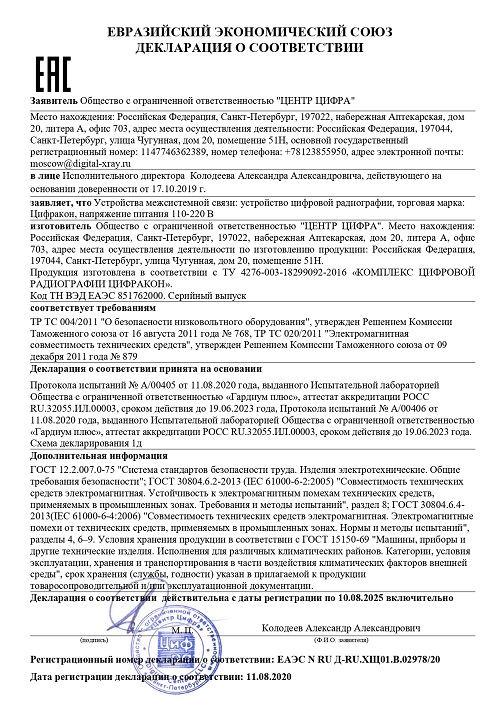

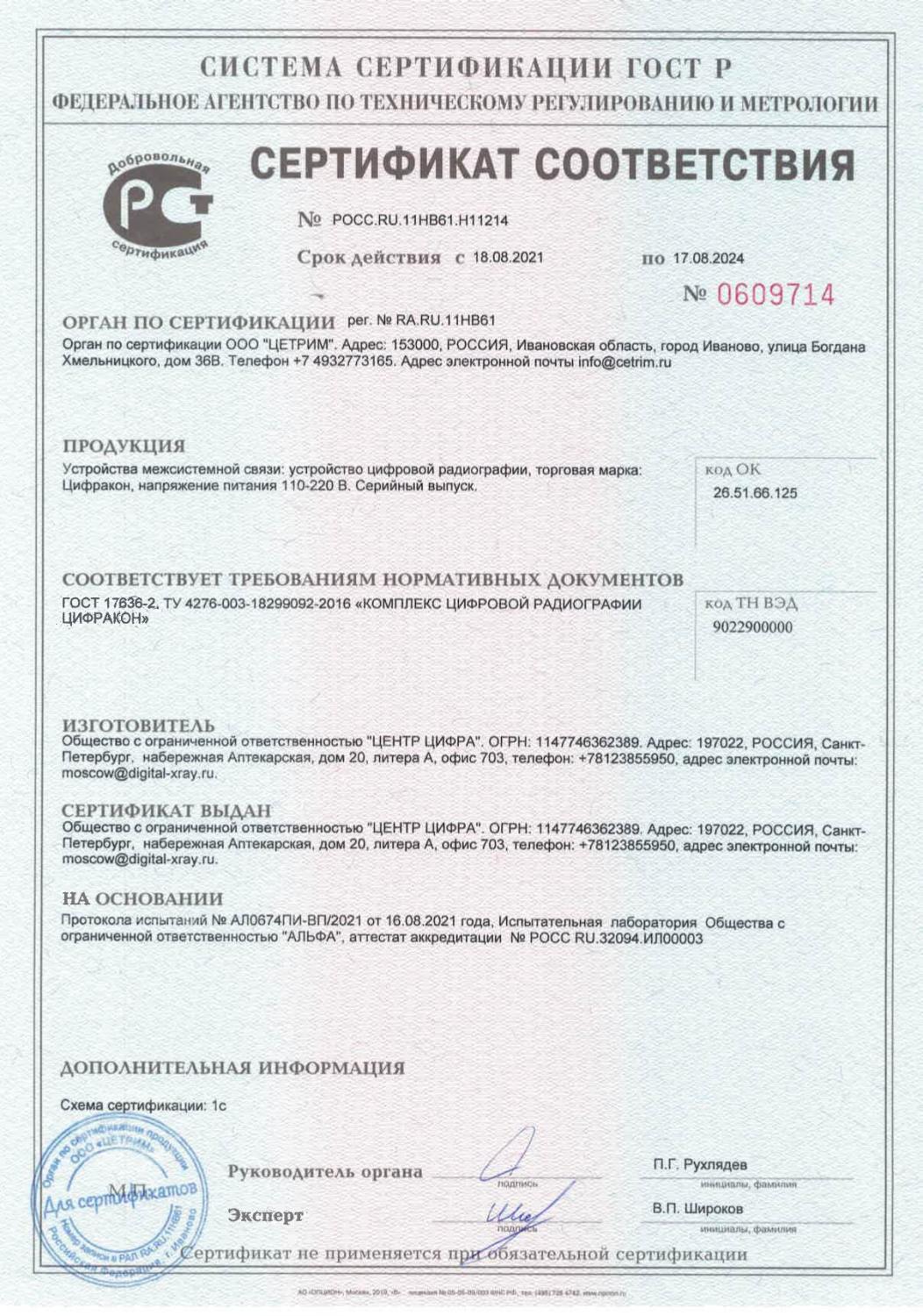

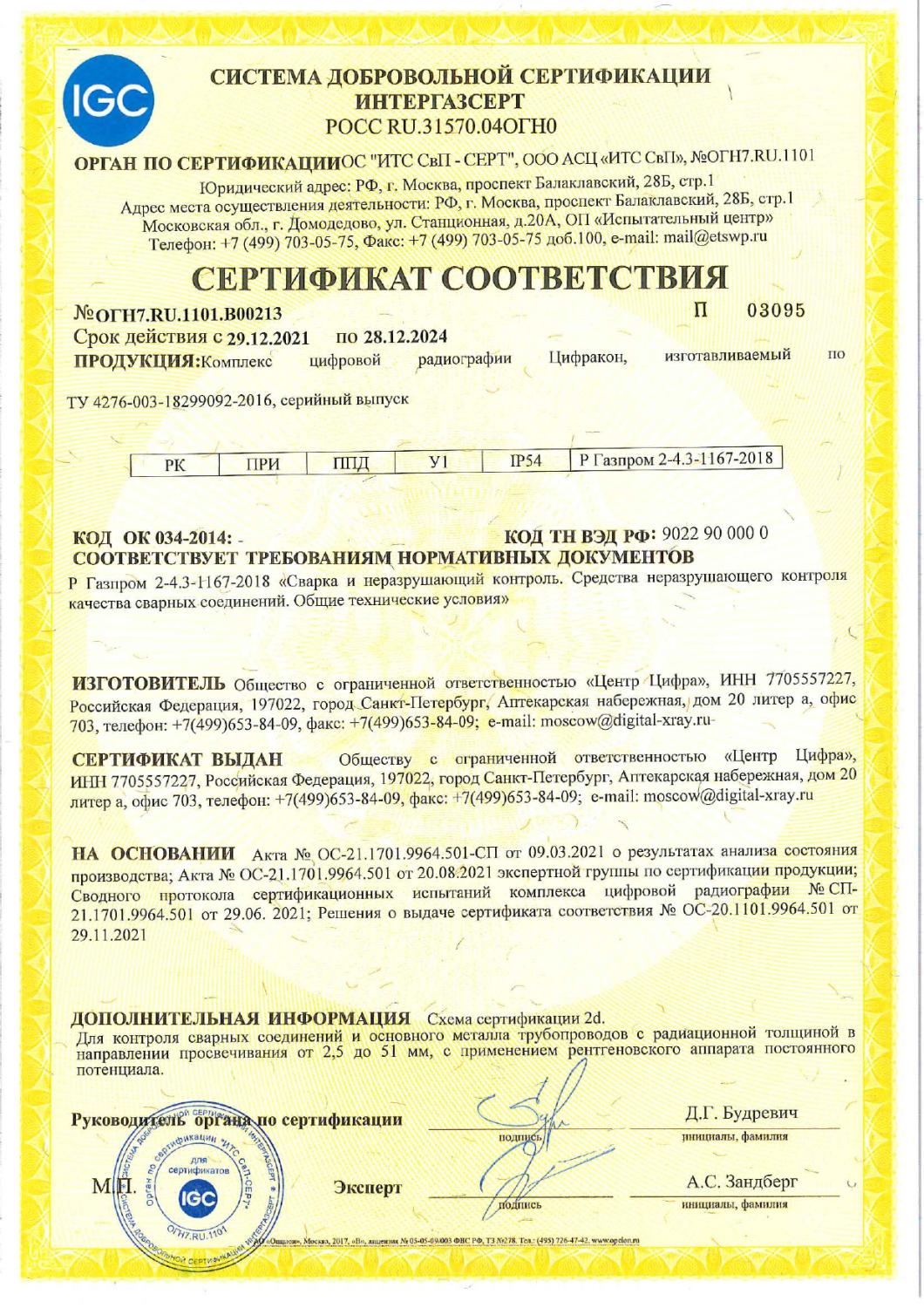

– Цифровой комплекс ЦИФРАКОН соответствует стандартам ГОСТ 15150-69, ГОСТ 17636-2, ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость технических средств", а также включен в Реестр утвержденных средств измерений Федерального агентства по техническому регулированию и метрологии и одобрен к применению при проведении строительства и обслуживания объектов ПАО «ГАЗПРОМ» и ПАО «ТРАНСНЕФТЬ».
