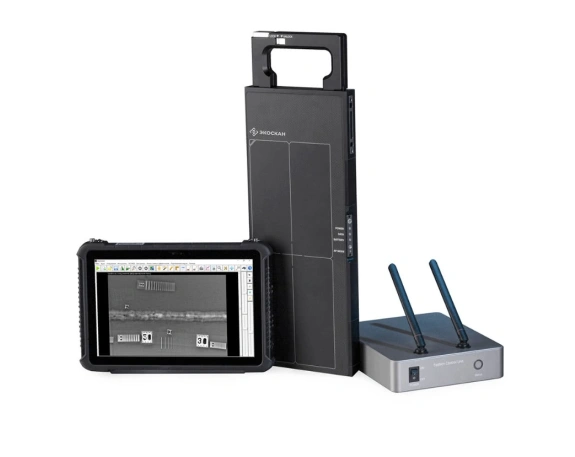

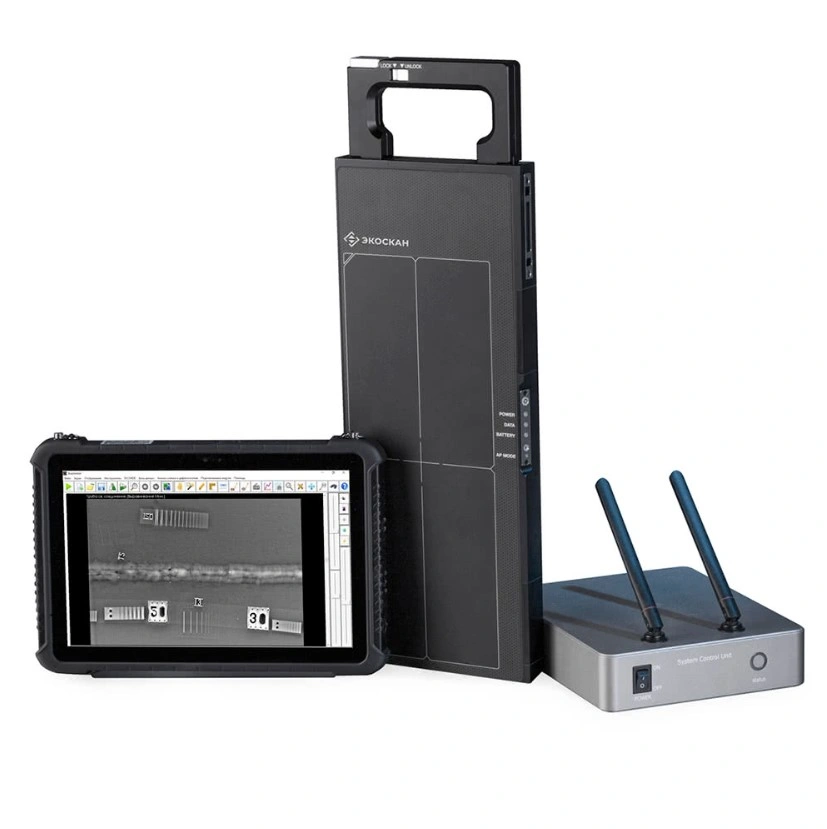

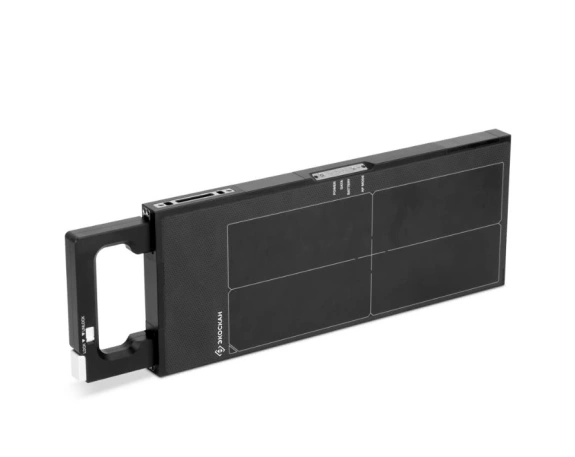

Комплекс «Экоскан 20» (базовый комплект) предназначен для выполнения рентгеновского контроля ответственных элементов конструкций в различных отраслях промышленности. Оборудование обеспечивает достоверное определение внутреннего состояния изделий без нарушения их целостности и без остановки производственного процесса. Результаты контроля отображаются в цифровом виде и готовы к анализу сразу после экспозиции.
В детектирующем модуле используется сцинтиллятор из оксисульфида гадолиния (Gadox) или йодида цезия (CsI), преобразующий поток рентгеновской энергии в видимый свет. Далее сигнал считывается фотодиодной матрицей на базе технологии IGZO TFT, обеспечивающей равномерную чувствительность по всей рабочей зоне.
Комплекс рассчитан на диапазон энергий от 40 до 450 кэВ, что делает его универсальным для промышленного применения. Разрешение 2 304 × 3 072 пикселя и шаг пикселя 75 мкм позволяют получать детализированные изображения на эффективной зоне контроля размером 172,8 × 230,4 мм. Минимальные отступы матрицы от краёв корпуса (3 мм по длинной стороне, 6 мм по короткой) особенно удобны при радиографическом контроле сварных соединений, включая участки с ограниченным доступом и сложной геометрией.

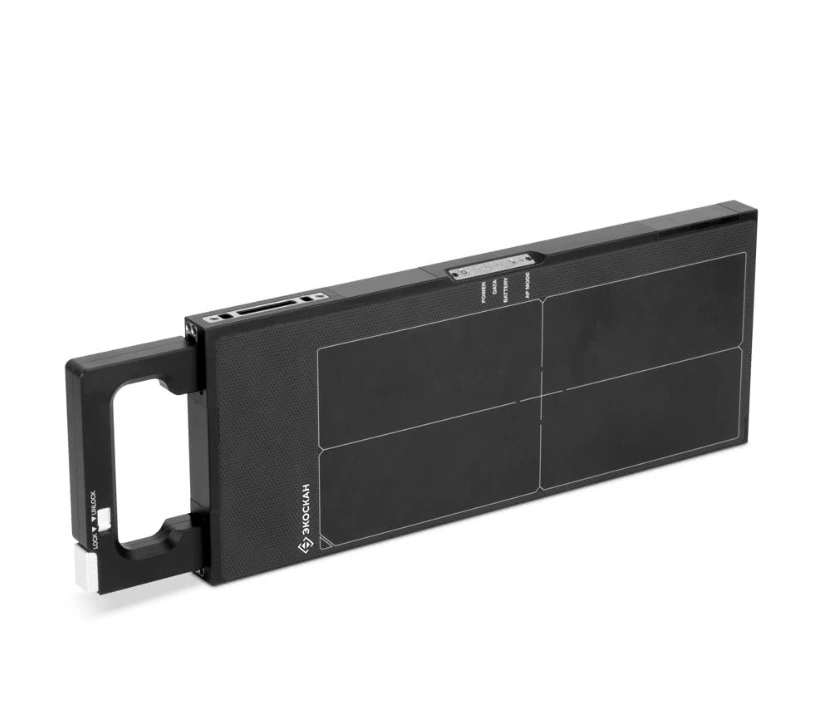

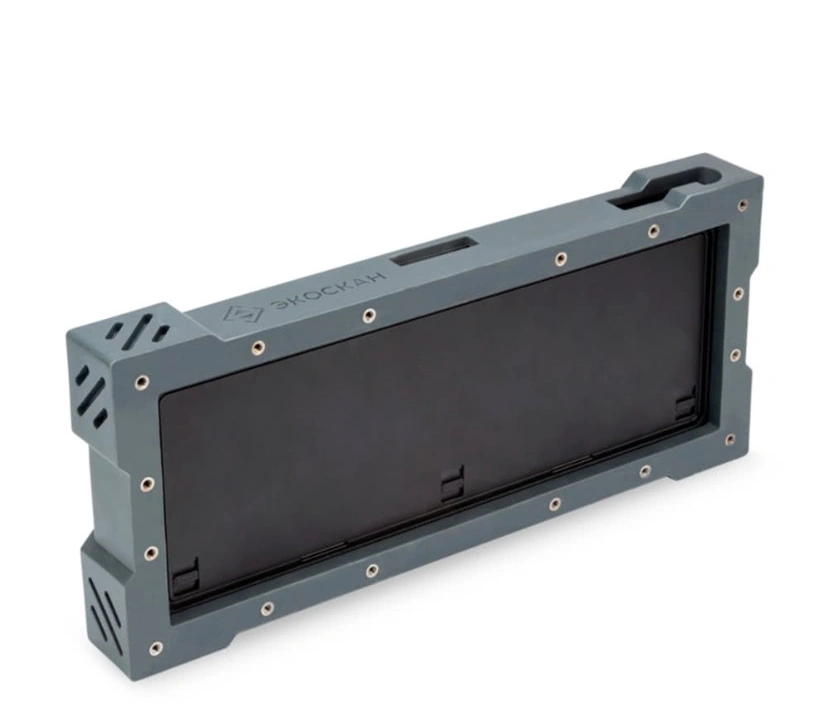

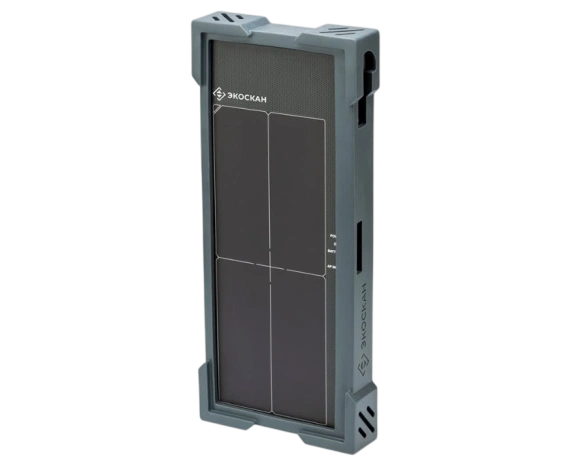

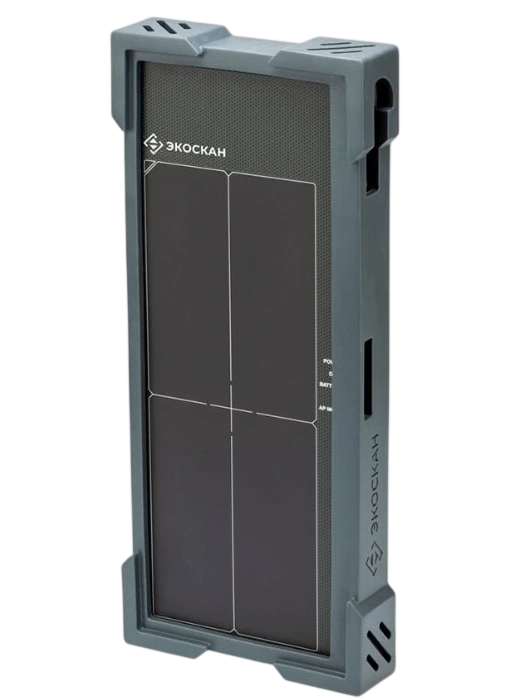

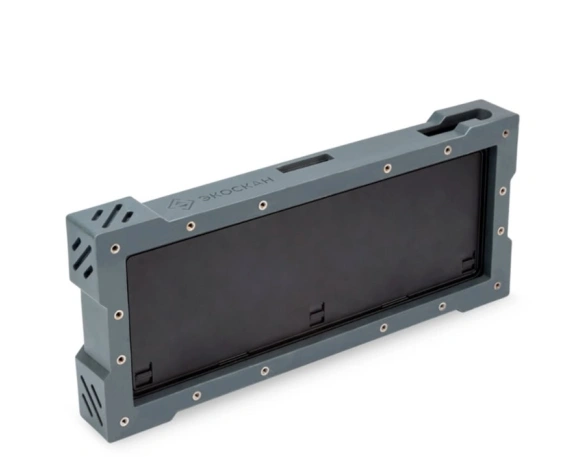

Корпус детектора соответствует стандарту защиты IP67, устойчив к влаге и пыли. Масса устройства составляет 5 кг, а компактные габариты 27,5 × 208 × 257 мм упрощают транспортировку и установку на объекте. Питание детектора возможно как от сети, так и от сменных аккумуляторов, что позволяет использовать систему в полевых условиях и на действующих производственных объектах.
Встроенный датчик дозы рентгеновского излучения обеспечивает автоматическое получение снимков сразу после начала экспозиции, а внутренняя память детектора позволяет накапливать и объединять изображения без постоянного подключения к управляющей станции. Плоскопанельный детектор адаптирован для работы с рентгеновскими аппаратами как постоянного, так и импульсного типа.
Программное обеспечение «Стражник» обеспечивает полный цикл управления оборудованием и обработки полученных данных: автоматическое определение базового пространственного разрешения по дуплексному проволочному эталону, построение профилей и гистограмм, объединение накопленных кадров для получения изображения наилучшего качества, автоматическое измерение нормализованного отношения сигнал/шум, калибровку по смещению, усилению и битым пикселям, а также инструменты для ручной и автоматической обработки изображения (яркость, контрастность, гамма-коррекция, фильтры, усиление резкости, рельеф).
Программное обеспечение позволяет выполнять линейные измерения в задаваемом масштабе, определять и измерять утонения или утолщения материала, архивировать данные в защищённом формате DICONDE с возможностью экспорта в BMP, JPEG, TIFF, а также импортировать внешние нормативные базы и формировать отчёты по заранее созданным шаблонам.
