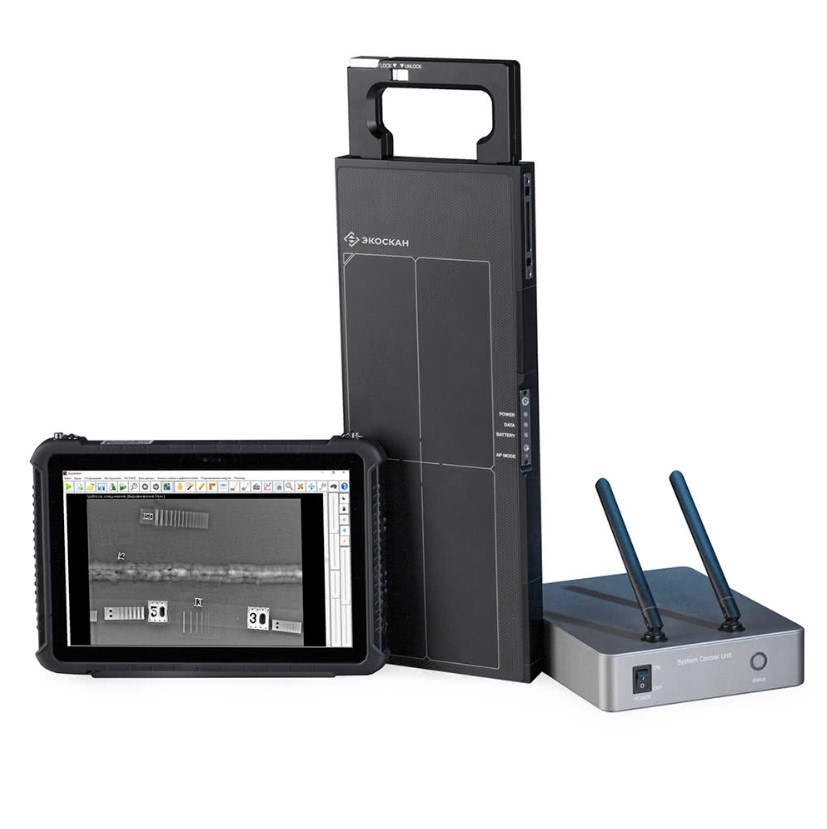

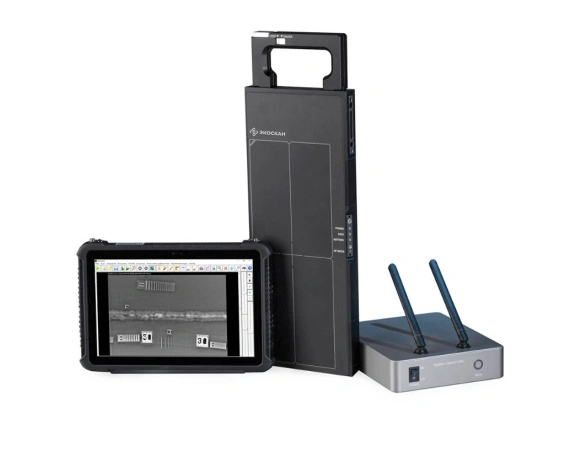

Комплекс «Экоскан 25» (базовый комплект) применяется для рентгеновского контроля ответственных элементов конструкций в различных отраслях промышленности. Система позволяет получать точные данные о внутреннем состоянии изделий без нарушения их целостности и без остановки производственного процесса. Результаты выводятся в цифровом виде и готовы к анализу сразу после экспозиции.

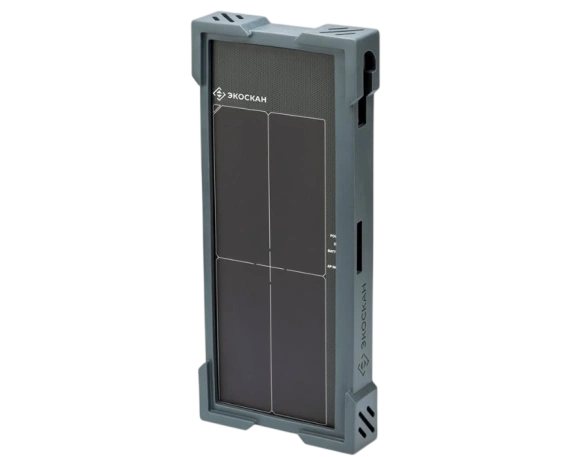

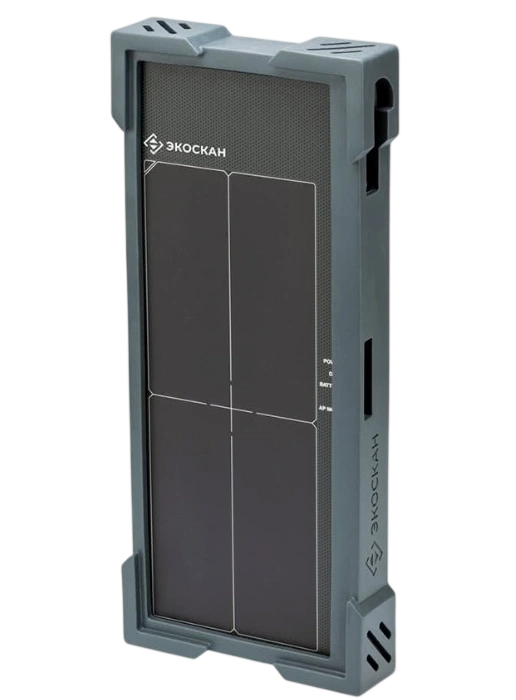

В детекторе используется сцинтиллятор из оксисульфида гадолиния (Gadox) или йодида цезия (CsI), который преобразует поток рентгеновской энергии в видимый свет. Сигнал считывается фотодиодной матрицей IGZO TFT, обеспечивающей равномерную чувствительность по всей рабочей зоне.
Комплекс рассчитан на диапазон энергий от 40 до 450 кэВ, что делает его универсальным для промышленных применений. Разрешение 3 072 × 3 840 пикселя и шаг пикселя 75 мкм позволяют получать детализированные изображения на эффективной зоне контроля размером 230 × 288 мм. Минимальные отступы матрицы от краёв корпуса (6 мм по длинной стороне) удобны при радиографическом контроле сварных соединений и объектов со сложной геометрией.

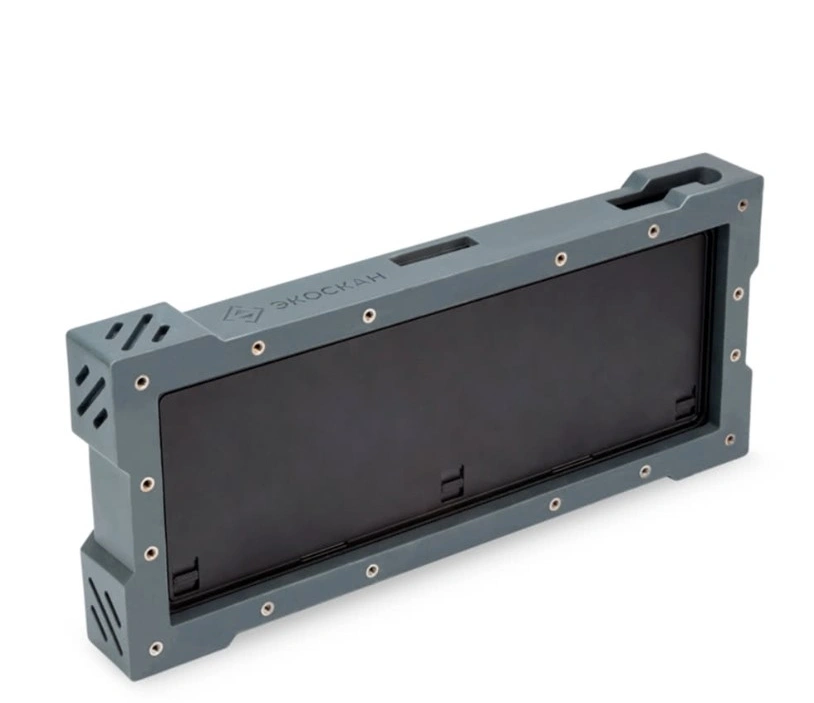

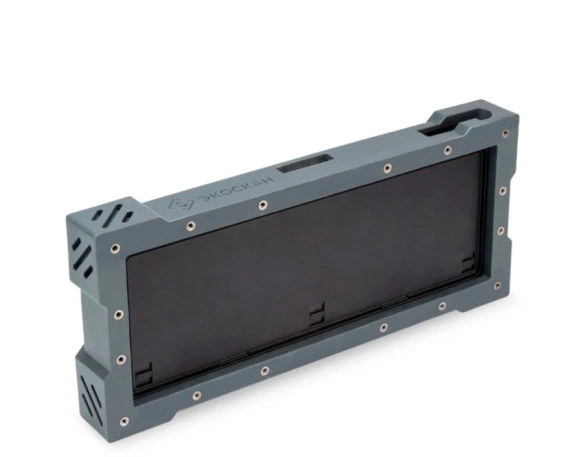

Корпус детектора соответствует стандарту IP67, защищен от пыли и влаги. Вес устройства составляет 5 кг, а габариты 17 × 322 × 355 мм упрощают транспортировку и установку на объекте. Питание возможно от сети или сменных аккумуляторов, что делает систему полностью портативной.
Встроенный датчик дозы рентгеновского излучения обеспечивает автоматическое получение снимков сразу после начала экспозиции, а внутренняя память детектора позволяет накапливать изображения без постоянного подключения к управляющей станции. Детектор работает с рентгеновскими аппаратами постоянного и импульсного типа.
Программное обеспечение «Стражник» обеспечивает полный цикл управления оборудованием и обработки данных: автоматическое определение пространственного разрешения по дуплексному проволочному эталону, построение профилей и гистограмм, объединение накопленных кадров для улучшения качества изображения, автоматическое измерение сигнал/шум, калибровку, исправление битых пикселей, а также инструменты ручной и автоматической обработки (яркость, контрастность, гамма-коррекция, фильтры, усиление резкости, рельеф).
Система позволяет выполнять линейные измерения, определять утонения и утолщения материала, архивировать данные в формате DICONDE с экспортом в BMP, JPEG, TIFF, а также импортировать внешние нормативные базы и формировать отчёты по шаблонам.
