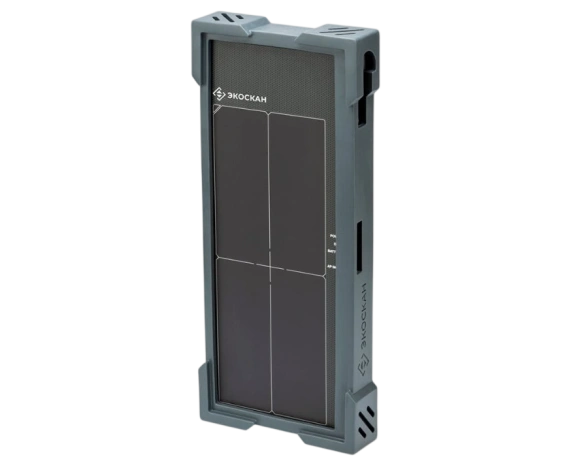

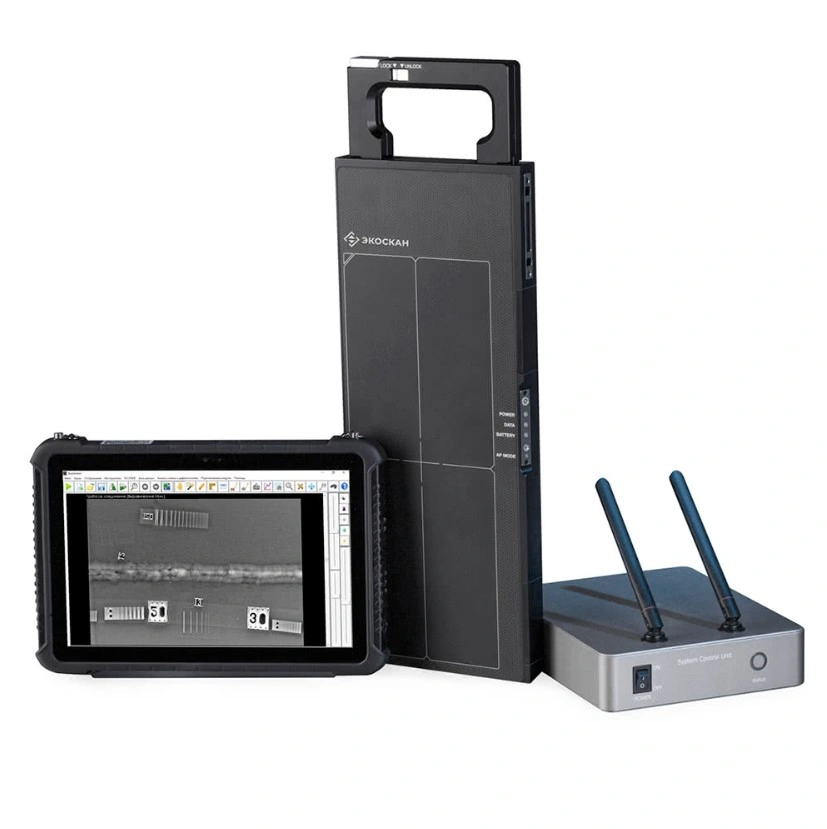

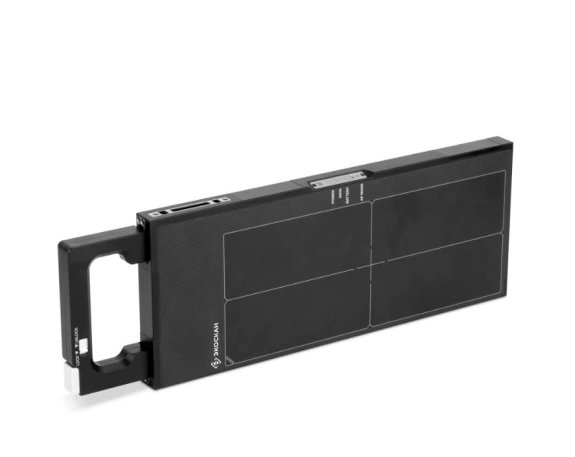

Комплекс «Экоскан 40» (базовый комплект) применяется для рентгеновского контроля ответственных элементов конструкций в различных отраслях промышленности. Система обеспечивает точные данные о внутреннем состоянии изделий без нарушения их целостности и без остановки производственного процесса. Результаты контроля выводятся в цифровом виде и готовы к анализу сразу после экспозиции.
В детекторе используется сцинтиллятор из оксисульфида гадолиния (Gadox) или йодида цезия (CsI), который преобразует поток рентгеновской энергии в видимый свет. Сигнал считывается фотодиодной матрицей a-Si TFT, что обеспечивает равномерную чувствительность по всей рабочей зоне.
Комплекс рассчитан на диапазон энергий от 40 до 450 кэВ, что делает его универсальным для промышленных применений. Разрешение 2 560 × 3 072 пикселя и шаг пикселя 140 мкм позволяют получать детализированные изображения на эффективной зоне контроля размером 358,4 × 430,0 мм. Минимальные отступы матрицы от границ корпуса (8,0 мм по длинной стороне и 10,0 мм по короткой) удобны при радиографическом контроле сварных соединений и объектов со сложной геометрией.

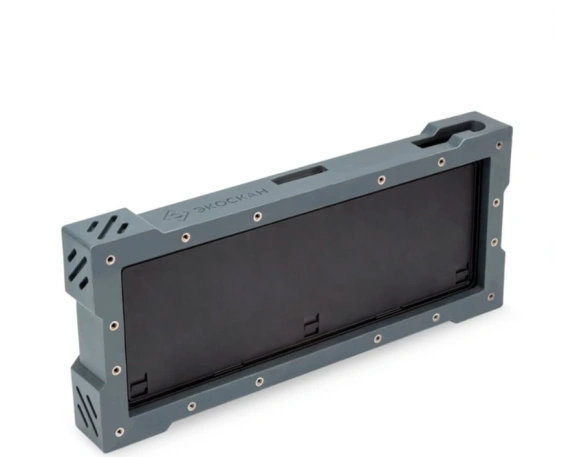

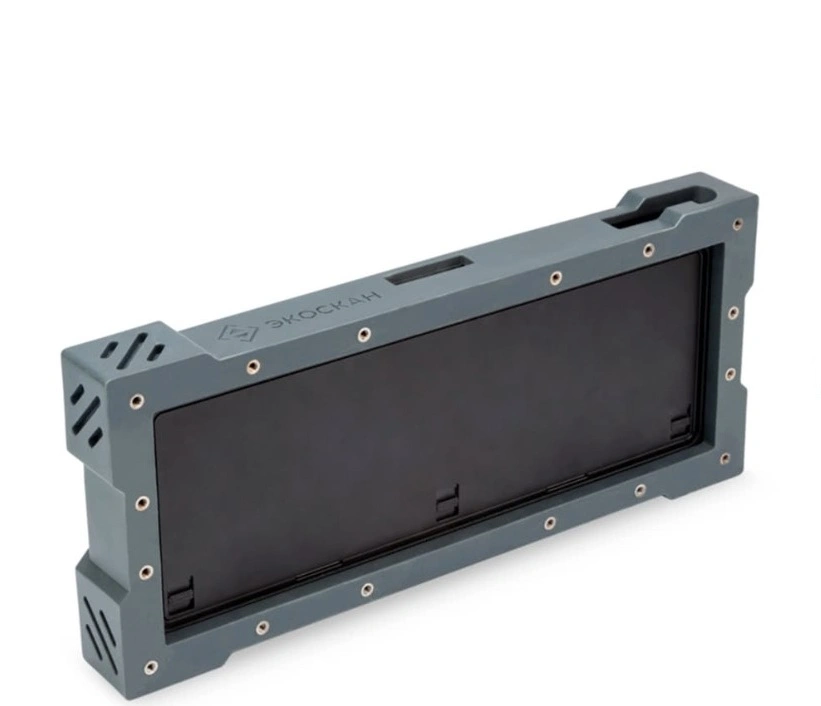

Корпус детектора соответствует стандарту IP67, защищен от пыли и влаги. Вес устройства составляет 7 кг, а габариты 17 × 400 × 470 мм упрощают транспортировку и установку на объекте. Питание возможно от сети или сменных аккумуляторов, что делает систему полностью портативной.
Встроенный датчик дозы рентгеновского излучения обеспечивает автоматическое получение снимков сразу после начала экспозиции, а внутренняя память детектора позволяет накапливать изображения без постоянного подключения к управляющей станции. Детектор работает с рентгеновскими аппаратами постоянного и импульсного типа.
Программное обеспечение «Стражник» обеспечивает полный цикл управления оборудованием и обработки данных: автоматическое определение пространственного разрешения по дуплексному проволочному эталону, построение профилей и гистограмм, объединение накопленных кадров для улучшения качества изображения, автоматическое измерение сигнал/шум, калибровку, исправление битых пикселей, а также инструменты ручной и автоматической обработки (яркость, контрастность, гамма-коррекция, фильтры, усиление резкости, рельеф).
Система позволяет выполнять линейные измерения, определять утонения и утолщения материала, архивировать данные в формате DICONDE с экспортом в BMP, JPEG, TIFF, а также импортировать внешние нормативные базы и формировать отчёты по шаблонам.
