Цифровой комплекс КАРАТ РТС 3543 предназначен для детального обследования сварных и литых изделий различной толщины в условиях производственных предприятий. Он поддерживает работу с импульсными источниками, аппаратами постоянного потенциала и гамма-системами, сохраняя стабильность результатов при энерговыделении до 450 кВ в зависимости от применяемого сцинтиллятора.
Хотите понять, как данный комплекс может усилить контроль качества на вашем объекте? — Получите консультацию прямо сейчас!
Высокая точность визуализации
В основе детектора используется сцинтиллятор CsI или Gadox, каждый из которых оптимизирован под конкретную задачу. Первый отличается высокой световой отдачей, второй — стойкостью к энергопотокам. Сигнал считывается матрицей TFT-типа, благодаря чему комплекс эффективно применяется в системах, где используется радиографический метод и требуется уверенная передача деталей структуры.
Размер пикселя составляет 140 мкм, обеспечивая пространственное разрешение 6,7 пар линий/мм. Матрица изображения 2560 × 3072 пикселей позволяет детализировать крупные участки, а рабочая область 358,4 × 430,1 мм обеспечивает анализ значительных фрагментов изделия без необходимости повторного кадрирования.
Быстрый отклик и гибкость подключения
Получение изображения занимает 1,5 секунды при проводном подключении и не более 3 секунд при беспроводной связи. Такая скорость важна для задач, где задействуется радиографический неразрушающий контроль, особенно при поточной диагностике.
Передача данных осуществляется через Gigabit Ethernet или высокоскоростной Wi-Fi (IEEE 802.11 a/b/g/n/ac). Разрядность 16 бит и количество градаций серого 65 536 повышают точность интерпретации структуры объекта.
Энергоэффективность и автономность

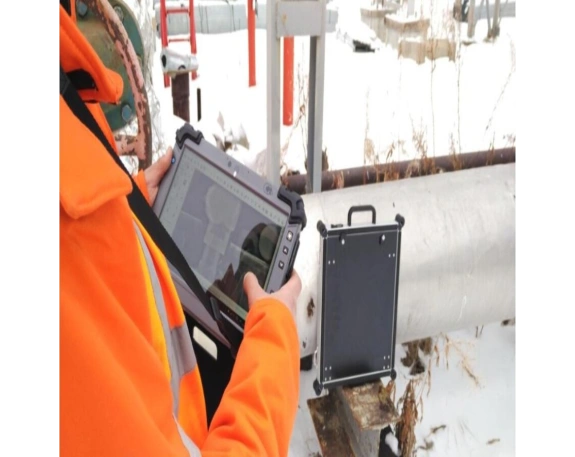

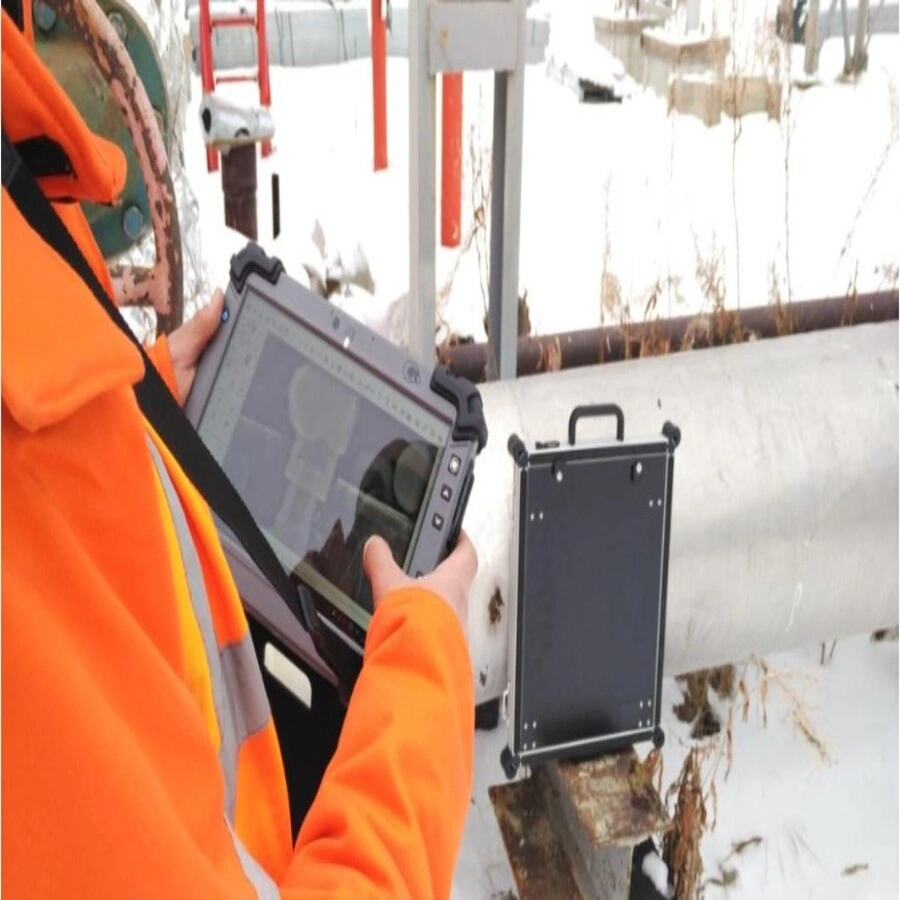

Комплекс может работать до 8 часов от встроенного аккумулятора, что удобно при выездных осмотрах и обследованиях в труднодоступных зонах. Максимальное время экспозиции достигает 180 секунд, что расширяет возможности анализа плотных материалов. Питание осуществляется от источника 24 В, 1 А, что соответствует промышленным стандартам по безопасности и совместимости.
Защищённость, прочность и мобильность

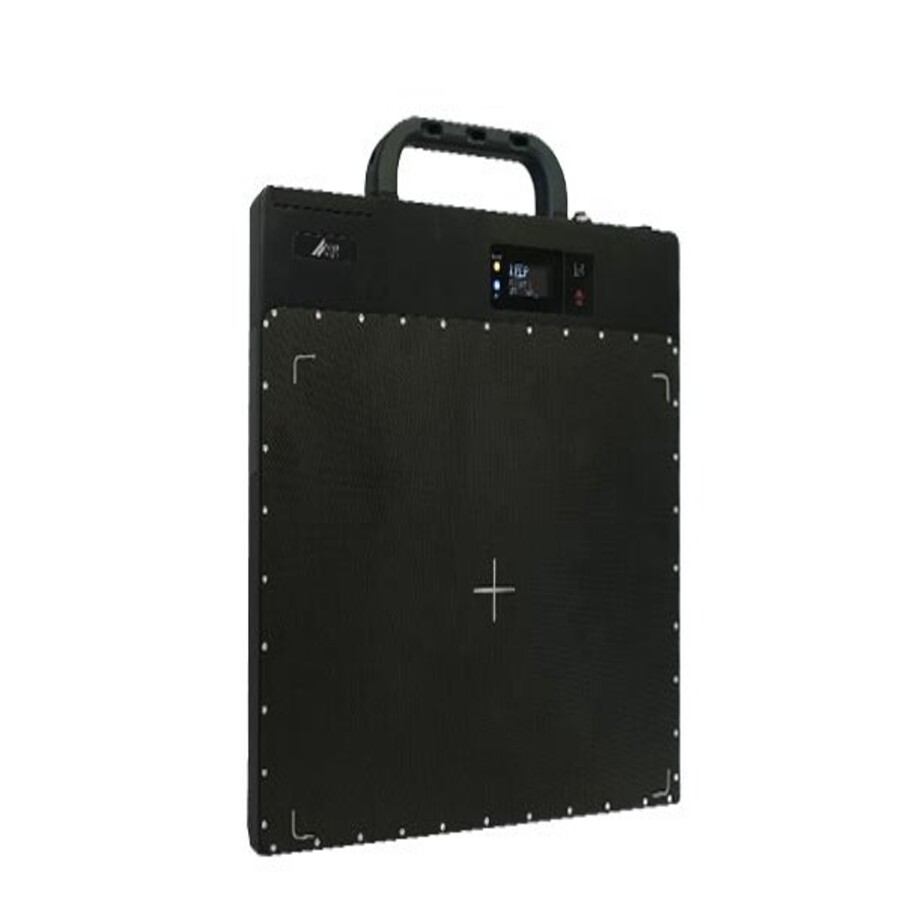

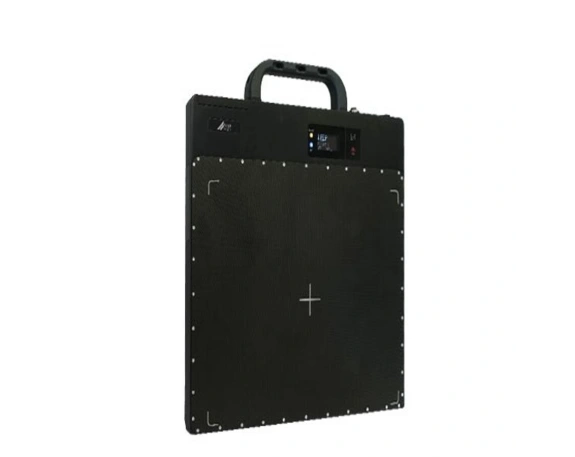

Габариты устройства составляют 400 × 470 × 17 мм, а масса — от 4,2 до 5,4 кг в зависимости от конфигурации. Корпус, выполненный с защитой IP67, устойчив к влаге и пыли, поэтому оборудование можно использовать в условиях повышенной загрязнённости и на площадках с неблагоприятными факторами.
Температурный диапазон работы — от –20 до +50 °C, что особенно важно в ситуациях, где выполняется радиографический контроль сварных соединений, поскольку диагностику нередко проводят на открытых производственных объектах.
Комплекс также применяется при обследовании стыков и зон высокой ответственности, где требуется рентгенографический метод контроля сварных швов, позволяющий выявлять внутренние дефекты без нарушения целостности конструкции.
