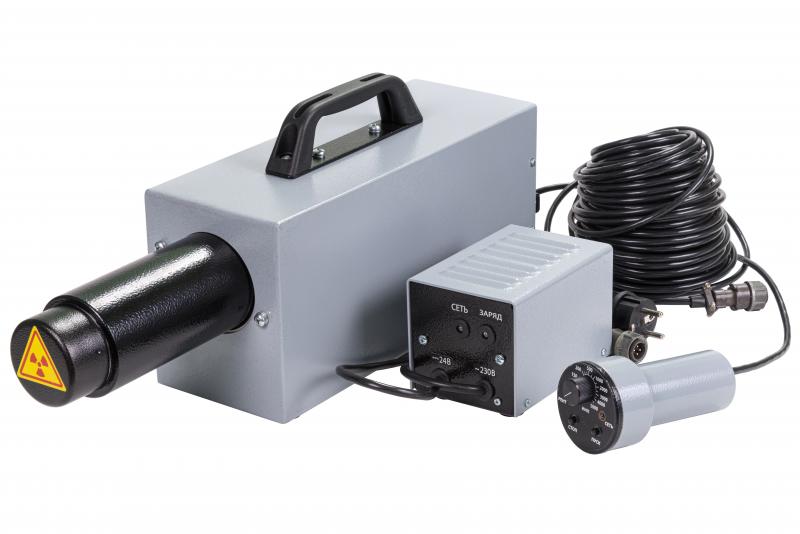

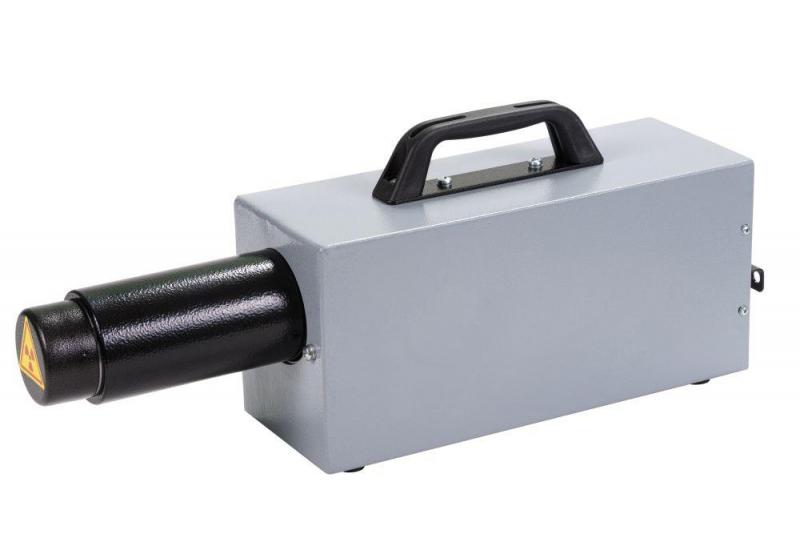

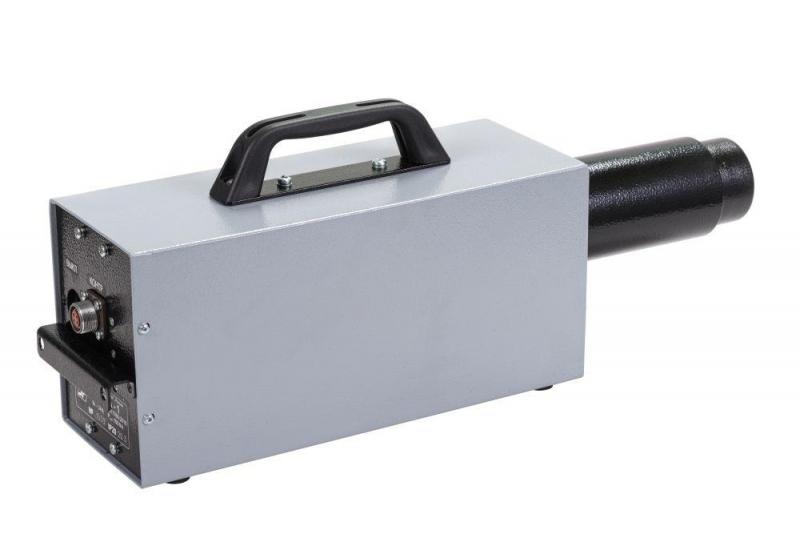

Импульсные дефектоскопы АРИНА-1 основаны на принципе взрывной электронной эмиссии в трубке на холодном катоде.
Нерегулируемое напряжение на аноде рентгеновской трубки позволяет использовать дефектоскоп для просвечивания ограниченного диапазона толщин материалов. Класс чувствительности рентгеновских снимков - 2 по ГОСТ 7512.
Угол выхода рентгеновского излучения составляет около 150 градусов, что позволяет делать псевдопанорамные снимки, используя боковой лепесток излучения, что также может быть полезно в труднодоступных местах. Дефектоскоп имеет рекордно малые вес и габариты, что повышает удобство его использования в полевых условиях.
ОТЛИЧИЯ ОТ АППАРАТОВ С ПОСТОЯННЫМ ПОТЕНЦИАЛОМ
Аргументами для выбора дефектоскопа АРИНА-1 могут быть:
Нерегулируемое напряжение на аноде рентгеновской трубки позволяет использовать дефектоскоп для просвечивания ограниченного диапазона толщин материалов. Класс чувствительности рентгеновских снимков - 2 по ГОСТ 7512.
Угол выхода рентгеновского излучения составляет около 150 градусов, что позволяет делать псевдопанорамные снимки, используя боковой лепесток излучения, что также может быть полезно в труднодоступных местах. Дефектоскоп имеет рекордно малые вес и габариты, что повышает удобство его использования в полевых условиях.
ОТЛИЧИЯ ОТ АППАРАТОВ С ПОСТОЯННЫМ ПОТЕНЦИАЛОМ
- Нерегулируемое напряжение на рентгеновской трубке
- Худшее качество рентгеновских снимков
- Возможность работать в режимах с малым временем экспозиции
- Простота эксплуатации и обслуживания
- Меньшая цена аппарата
- Рабочее напряжение 180 кВ
- Автономная работа от встроенной батареи
- Угол выхода излучения 150 градусов
Аргументами для выбора дефектоскопа АРИНА-1 могут быть:
- необходимость работы в труднодоступных условиях без доступа к сети питания
- работа с ограниченным диапазоном толщин
- работа с короткими экспозициями менее одной минуты
- высокая производительность контроля (максимальное время работы аппарата составляет 15 минут в час)
- большие толщины и фокусные расстояния
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Величина дозы, мР |
500 |
Рабочее напряжение, кВ |
189 |
Масса излучателя, кг |
8,9 |
Фокусное пятно, мм |
3 |
Габариты излучателя, мм |
530x125x210 |
Метод просвечивания |
Панорамный |

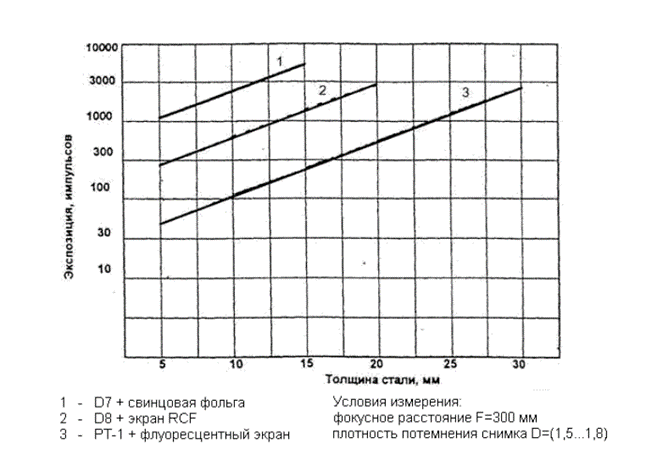

МАКСИМАЛЬНАЯ ТОЛЩИНА ПРОСВЕЧИВАНИЯ
F8 + RCF, мм |
15 |
F8 + NDT1200, мм |
25 |
Направление излучения
|
Направленно-панорамный |
Тип питания трубки
|
Импульсный |
Напряжение, kV
|
180 |
Производитель
|
Спектрофлэш |
Регулировка по току
|
Нет |
Выход направленного излучения
|
Торцевой |
Материал трубки
|
Стекло |
В реестре Газпрома (ИНТЕРГАЗСЕРТ)
|
Да |
Произведено в РФ
|
Да |
