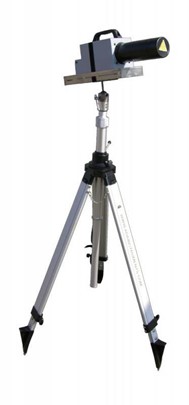

Импульсный рентгеновский генератор Арина-3 разработан для радиографического контроля сварных соединений трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов.

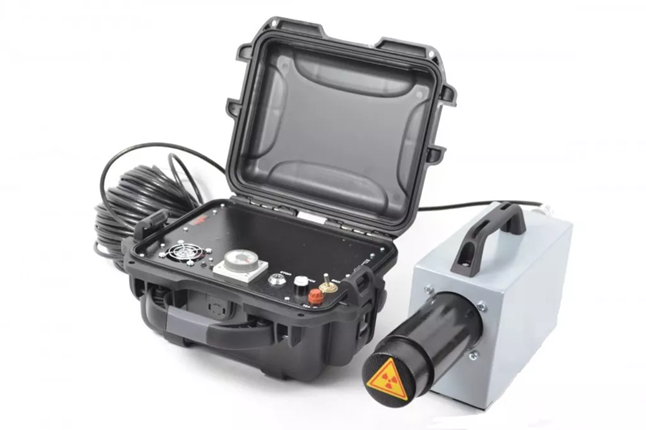

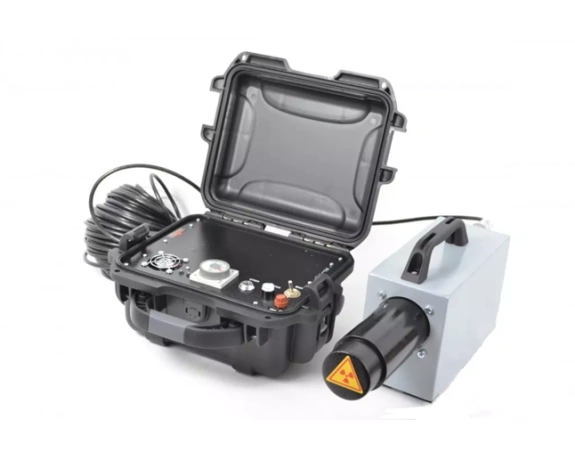

Прибор состоит из рентгеновского блока (РБ) и переносного пульта управления (ПУ), соединенных между собой экранированным электрическим кабелем 25 м длиной.

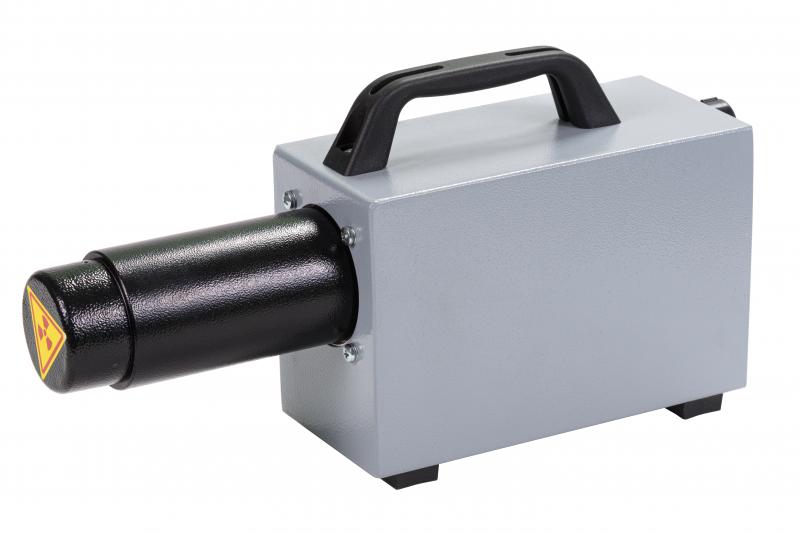

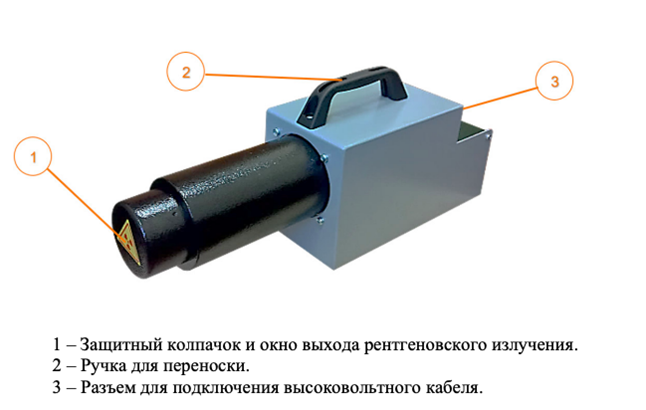

В состав РБ Арина-3 входит стеклянная рентгеновская трубка и блок преобразования электроэнергии, заключенные в металлический корпус со степенью защиты IP20.
Высоковольтный блок преобразует входящее напряжение и запускает процесс взрывной электронной эмиссии на холодном катоде трубки, сопровождающийся вспышкой (импульсом) рентгеновского излучения. Частота следования импульсов зависит от напряжения питания и технологического разброса параметров компонентов прибора.
Амплитуда напряжения на катоде рентгеновской трубки – 180 кВ.
Диаметр фокусного пятна трубки – 3 мм.
Изоляция излучающего блока Арина-3 – трансформаторное масло. Благодаря такой конструкции, рентгеновский аппарат может эксплуатироваться при температурах – от -40ºС до +50ºС. В РБ установлен термодатчик, отключающий устройство, если оно начинает перегреваться.
Рентгеновский аппарат способен работать короткими интервалами с техническими перерывами на охлаждение, суммарное время непрерывной работы – 15 минут в час.
Если аппарат был выключен несколько дней или подвергался интенсивной тряске, перед его запуском необходимо выполнить технологический прогрев трубки в течение 1 – 5 мин.
Рентгеновскую съемку с помощью прибора Арина-3 можно проводить двумя способами:
– фронтальное направленное просвечивание через две стенки проверяемого объекта;
– панорамное просвечивание, так как телесный угол излучения составляет 150º и его диаграмма направленности по своей форме близка к полусфере.
В качестве фиксирующего материала могут использоваться рентгеновские пленки, цифровые детекторы и запоминающие пластины.

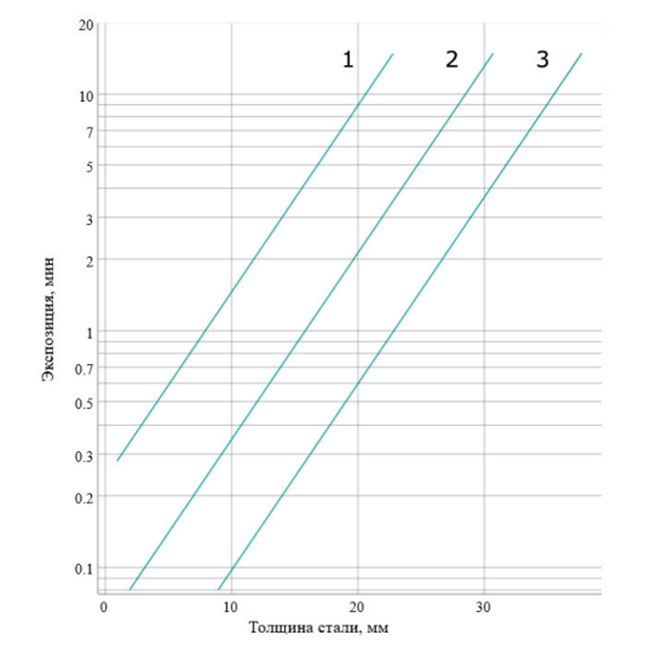

Аппарат рентгенографического контроля Арина-3 способен просветить металлические изделия и конструкции с толщиной стенки до 30 мм (при использовании рентгеновской пленки F8 и флуоресцентного экрана NDT1200).
Чувствительность снимков соответствует II классу по ГОСТ 7512.

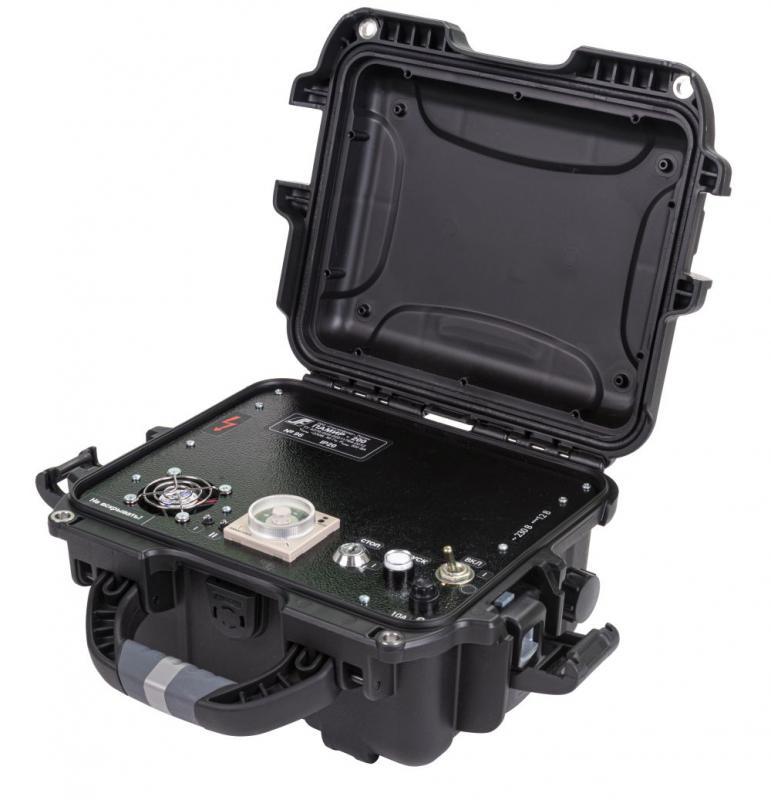

Экспозиционная доза задается на переносном пульте управления (ПУ) по времени с помощью встроенного таймера H3CR производства OMRON.

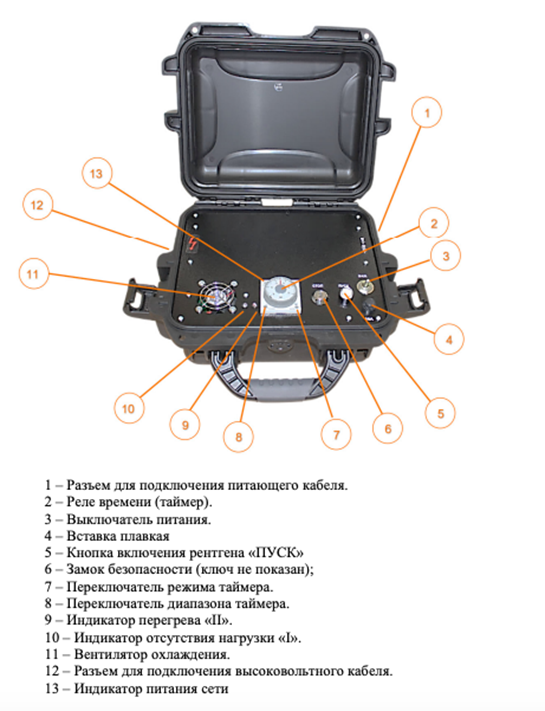

ПУ осуществляет первичное преобразование электроэнергии от внешнего источника для питания РБ, индикацию перегрева и отсутствия напряжения питания сети. ПУ оборудован замком безопасности, защищающим от несанкционированного запуска и позволяющим экстренно отключить аппарат при возникновении нештатной ситуации.
Электропитание прибора Арина-3 универсальное.
Его источники:
– однофазная сеть переменного тока напряжением 220±10/230±10 В, частотой 50±1Гц;
– аккумуляторная батарея 24±3В (не входит в базовый комплект поставки, приобретается отдельно).
В качестве автономного источника питания для импульсного портативного рентгеновского генератора Памир-250 отлично подойдет IPS 17-24 производства ООО “НПП Техспектр”. Он поставляется в утепленном чехле и приспособлен для работы в полевых условиях при температуре – от -35 ºС до 40 ºС.

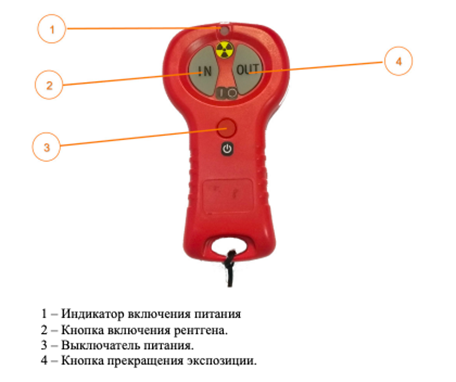

ПУ может быть дополнен пультом дистанционного управления (ПДУ) по радиоканалу. Электропитание ПДУ – от одной алкалиновой батарейки типа А23 12В.
Максимальное расстояние между ПДУ и ПУ – 30 метров. По запросу заказчика вместе с ПДУ базовая комплектация поставки дополняется укороченным высоковольтным кабелем повышенной гибкости длиной 5 метров.
Выбрать необходимую комплектацию и правильно оформить заказ вам помогут наши менеджеры.
Преимущества использования рентгеновского аппарата Арина-3
Небольшой вес (масса РБ – 5,5 кг), компактный размер, универсальное питание и возможность применения различных схем просвечивания делают рентгеновский генератор Арина-3 удобным инструментом для работы в полевых условиях и труднодоступных местах.
Арина-3 – бюджетный прибор, который хорошо подходит для проведения неразрушающего контроля в небольшом диапазоне толщин, если работа ведется короткими интервалами (оптимально – до 1 минуты).
Прибор оснащен защитой от работы без нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения, а также от неправильного подключения полярности аккумулятора при питании от батареи 24В.
Комплектацию Арина-3 можно дополнить ПДУ и обеспечить дополнительную радиационную безопасность персонала, а также удобство эксплуатации.

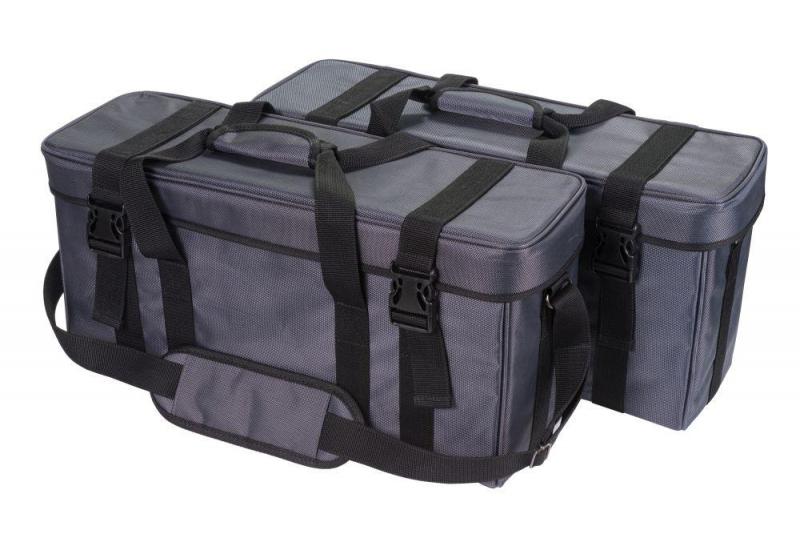

Аппарат поставляется в удобной сумке-переноске.
ПАО «Газпром» включило рентгеновский генератор Арина-3 в свой реестр закупок материально-технических ресурсов (МТР) для производственной деятельности.
Благодаря простой и надежной конструкции аппарат Арина-3 легко эксплуатировать, чинить и обслуживать.
Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
