Рентгеновский аппарат Памир-200

Импульсный рентгеновский генератор Памир-200 разработан для радиографического контроля сварных соединений трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов.

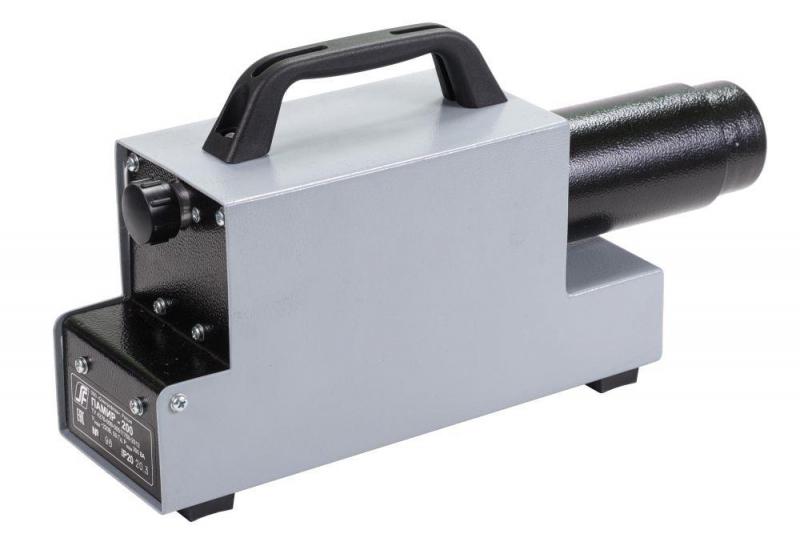

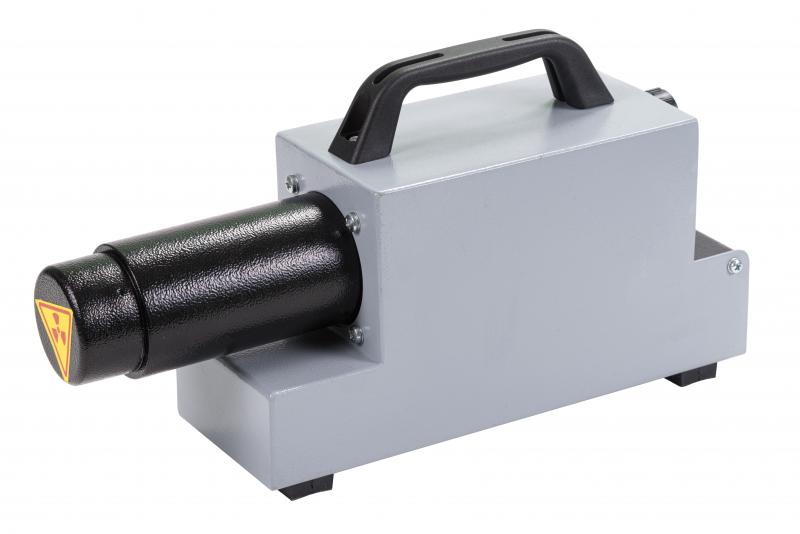

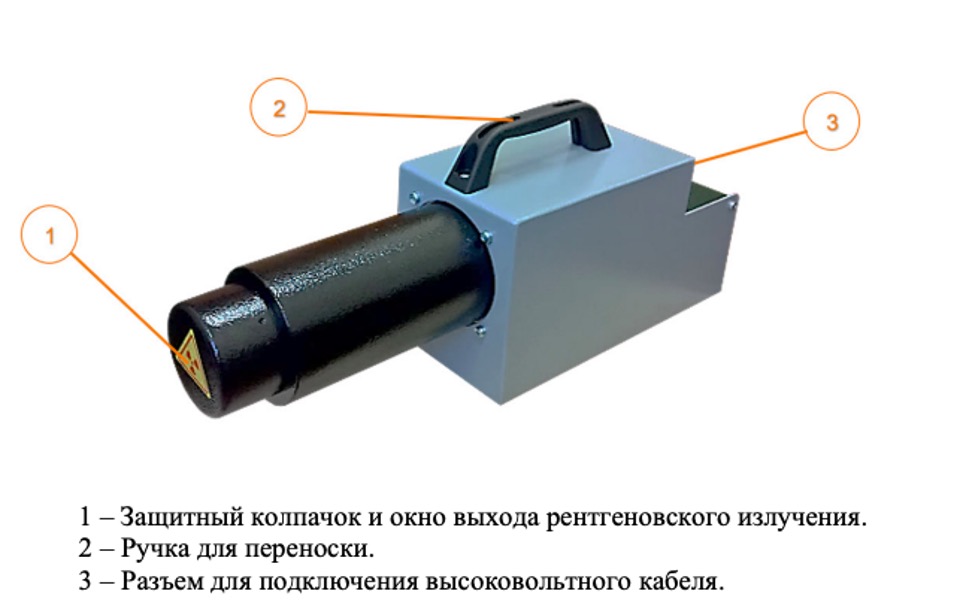

Прибор состоит из рентгеновского блока (РБ) и переносного пульта управления (ПУ), соединенных между собой экранированным электрическим кабелем 25 м длиной.

В состав РБ Памир-200 входит стеклянная рентгеновская трубка и блок преобразования электроэнергии, заключенные в металлический корпус со степенью защиты IP20.

Высоковольтный блок преобразует входящее напряжение и запускает процесс взрывной электронной эмиссии на холодном катоде трубки, сопровождающийся вспышкой (импульсом) рентгеновского излучения. Частота следования импульсов зависит от напряжения питания и технологического разброса параметров компонентов прибора.

Амплитуда напряжения на катоде рентгеновской трубки – 200 кВ.

Диаметр фокусного пятна трубки – 3 мм.

Изоляция излучающего блока Памир-200 – трансформаторное масло. Благодаря такой конструкции, рентгеновский аппарат может эксплуатироваться при температурах – от -40ºС до +50ºС. В РБ установлен термодатчик, отключающий устройство, если оно начинает перегреваться.

Если аппарат был выключен несколько дней или подвергался интенсивной тряске, перед его запуском необходимо выполнить технологический прогрев трубки в течение 1 – 5 мин.

Рентгеновскую съемку с помощью прибора Памир-200 можно проводить двумя способами:

– фронтальное направленное просвечивание через две стенки проверяемого объекта;

– панорамное просвечивание, так как телесный угол излучения составляет 150º и его диаграмма направленности по своей форме близка к полусфере.

Панорамная съемка из центра изделия позволяет просветить весь шов за 1 раз. Этот способ требует меньшего количества экспозиций для получения снимка, соответственно, увеличивает срок службы рентгеновского аппарата и является наиболее эффективным для неразрушающего контроля сварных соединений цилиндрических изделий из металла, например, трубопроводов или резервуаров.

В качестве фиксирующего материала могут использоваться рентгеновские пленки, цифровые детекторы и запоминающие пластины.

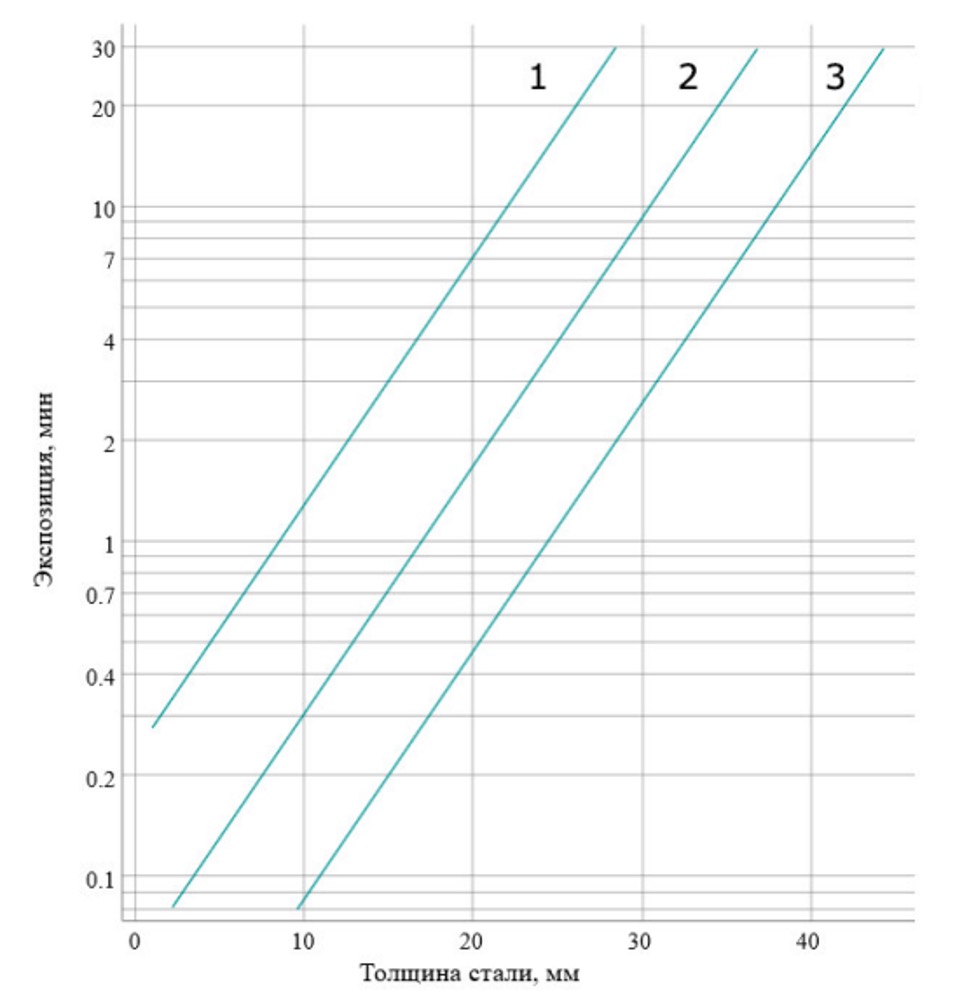

Аппарат рентгенографического контроля Памир-200 способен просветить металлические изделия и конструкции с толщиной стенки до 30 мм (при использовании рентгеновской пленки F8 и флуоресцентного экрана NDT1200).

Чувствительность снимков соответствует II классу по ГОСТ 7512.

Экспозиционная доза задается на переносном пульте управления (ПУ) по времени с помощью встроенного таймера H3CR производства OMRON.

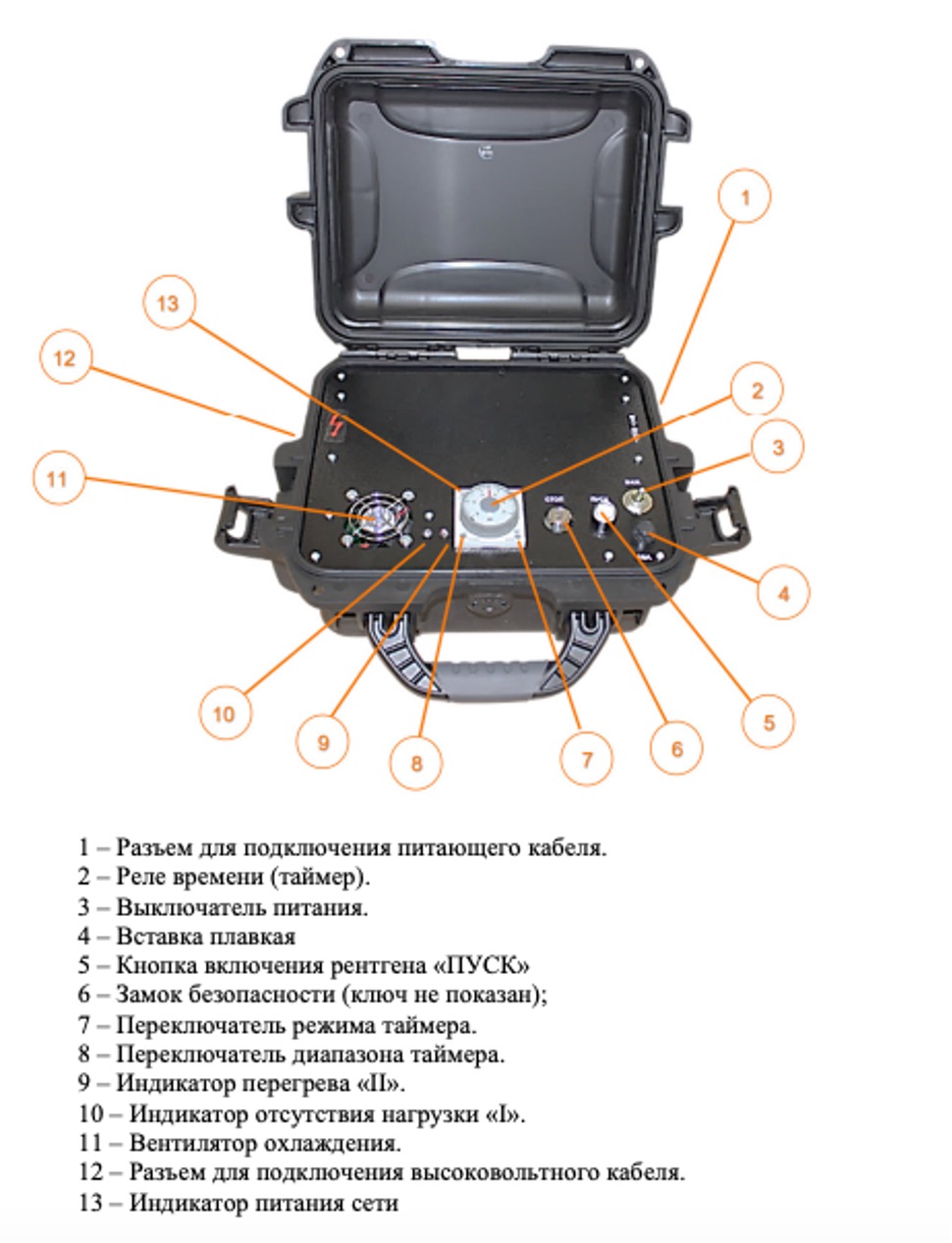

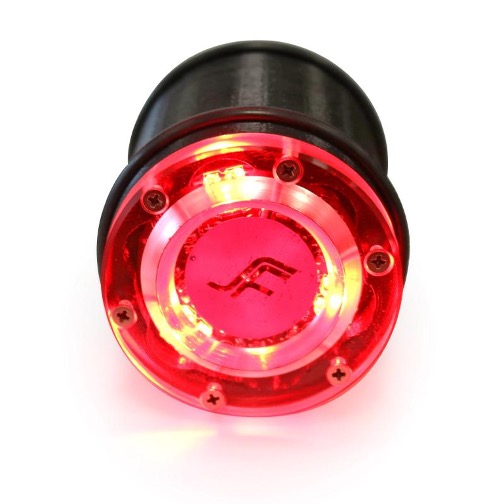

ПУ осуществляет первичное преобразование электроэнергии от внешнего источника для питания РБ, индикацию перегрева и отсутствия напряжения питания сети. ПУ оборудован замком безопасности, защищающим от несанкционированного запуска и позволяющим экстренно отключить аппарат при возникновении нештатной ситуации.

Электропитание прибора Памир-200 универсальное.

Его источники:

– однофазная сеть переменного тока напряжением 220±10/230±10 В, частотой 50±1Гц;

– аккумуляторная батарея 12±3В. Эта опция особенно актуальна для проведения рентгенографического контроля на удаленных объектах, так как аппарат можно запитать от непосредственно от автомобильного аккумулятора через стандартный адаптер, не приобретая специального источника автономного питания.

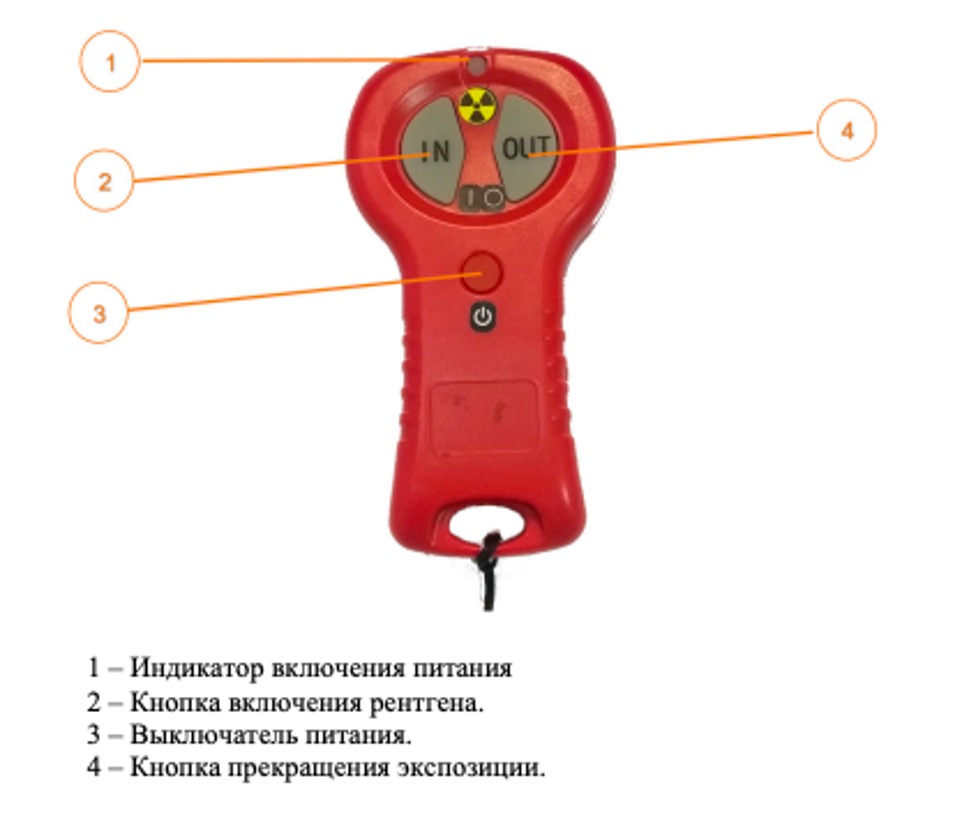

ПУ может быть дополнен пультом дистанционного управления (ПДУ) по радиоканалу. Электропитание ПДУ – от одной алкалиновой батарейки типа А23 12В.

Максимальное расстояние между ПДУ и ПУ – 30 метров. По запросу заказчика вместе с ПДУ базовая комплектация поставки дополняется укороченным высоковольтным кабелем повышенной гибкости длиной 5 метров.

Выбрать необходимую комплектацию и правильно оформить заказ вам помогут наши менеджеры.

Преимущества использования рентгеновского аппарата Памир-200

Рентгеновские аппараты серии ПАМИР – это усовершенствованная линейка аппаратов серии АРИНА. Благодаря более эргономичной конструкции излучающего блока и компоновке внутренних элементов изоляционная жидкость (трансформаторное масло) циркулирует интенсивнее и лучше охлаждает излучатель. Суммарное время непрерывной работы в час у генераторов ПАМИР в 2 раза больше, чем у генераторов Арина и составляет – 30 минут.

При этом, как и АРИНА, ПАМИР работает короткими интервалами (оптимально – менее минуты), но в час может сделать в 2 раза больше экспозиций.

Рентгеновский генератор Памир-200 – удобный инструмент для работы в полевых условиях и труднодоступных местах за счет следующих технологических особенностей:

– небольшой вес (у этого аппарата самый легкий РБ из всех аппаратов серии ПАМИР и АРИНА – 5 кг);

– компактный размер (ДхШхВ – 405х114х210 мм;

– универсальное питание, причем, данный прибор подключается от аккумулятора 12В, а не 24В, как остальные аппараты серий АРИНА и ПАМИР. Эта особенность дает возможность запитать Памир-200 от любого автомобильного аккумулятора через стандартный адаптер 12В.

Памир-200 – бюджетный прибор, который хорошо подходит для проведения неразрушающего контроля в небольшом диапазоне толщин.

Аппарат оснащен защитой от работы без нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения, а также от неправильного подключения полярности аккумулятора при питании от батареи 12В

Комплектацию Памир-200 можно дополнить ПДУ и обеспечить дополнительную радиационную безопасность персонала, а также удобство эксплуатации.

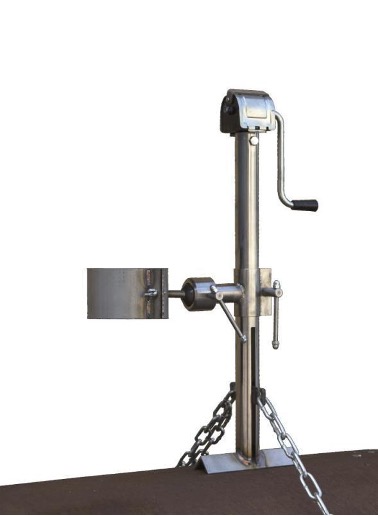

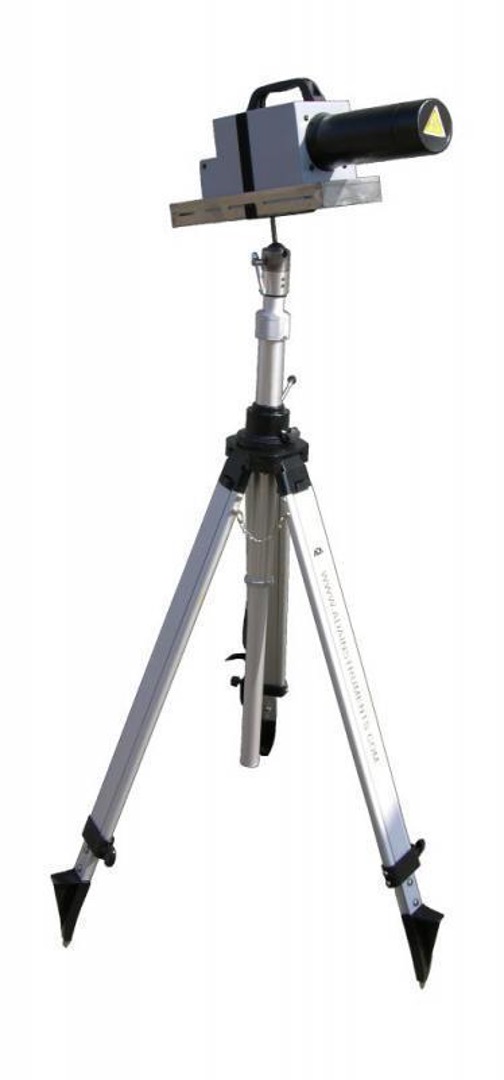

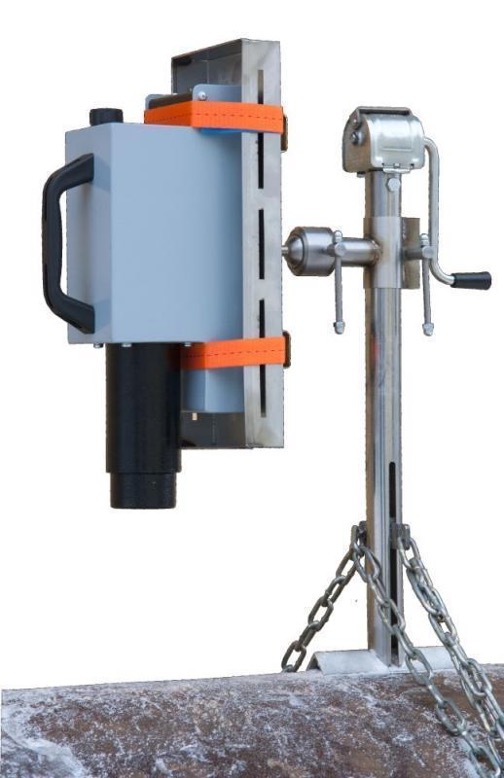

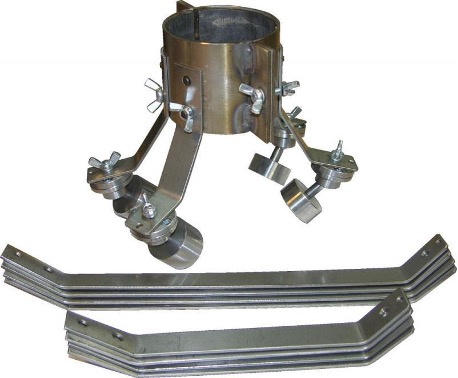

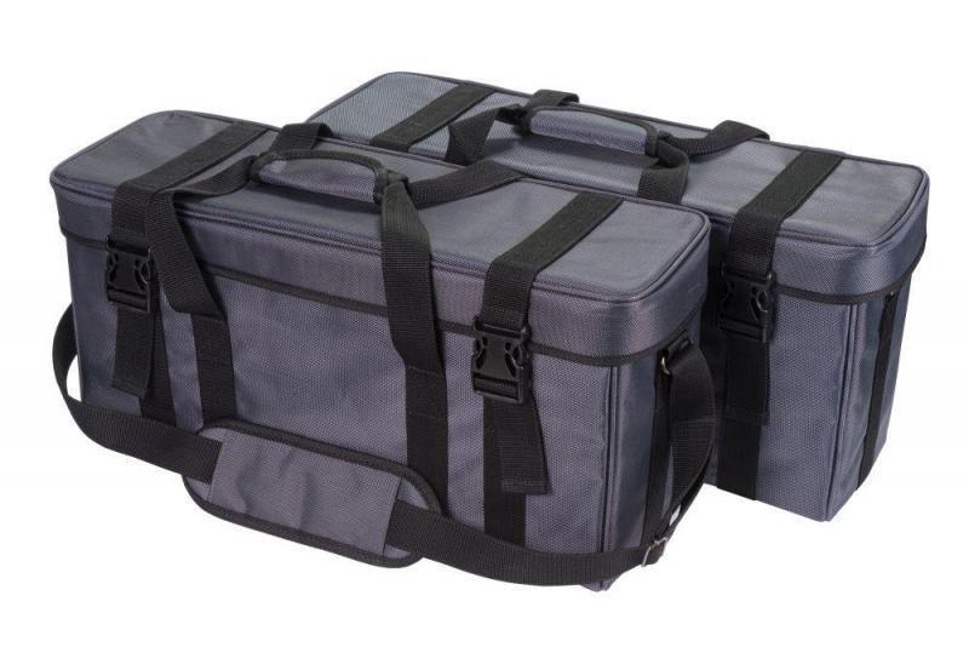

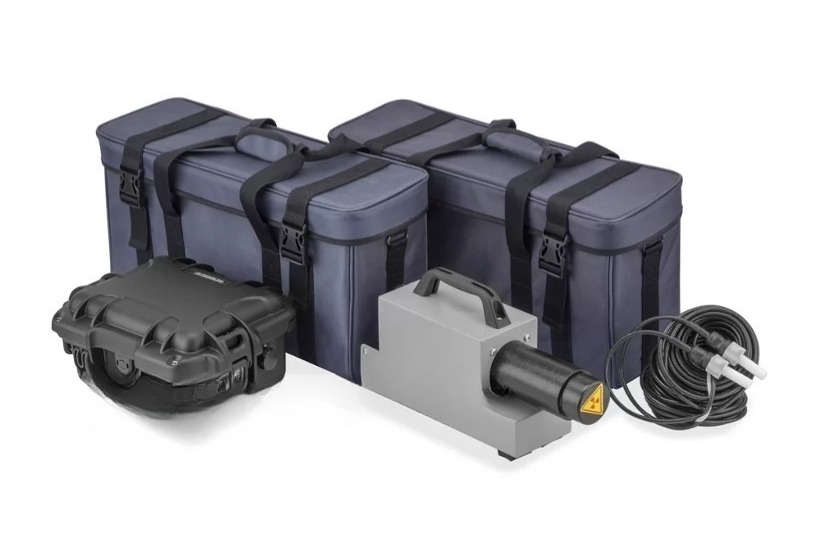

Аппарат поставляется в удобной сумке-переноске.

Благодаря простой и надежной конструкции аппарат Памир-200 легко эксплуатировать, чинить и обслуживать.

Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
