Импульсный рентгеновский генератор Памир-250 разработан для радиографического контроля сварных соединений трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов.
Прибор состоит из рентгеновского блока (РБ) и переносного пульта управления (ПУ), соединенных между собой экранированным электрическим кабелем 25 м длиной.
В состав РБ Памир-250 входит стеклянная рентгеновская трубка и блок преобразования электроэнергии, заключенные в металлический корпус со степенью защиты IP20.
Высоковольтный блок преобразует входящее напряжение и запускает процесс взрывной электронной эмиссии на холодном катоде трубки, сопровождающийся вспышкой (импульсом) рентгеновского излучения. Частота следования импульсов зависит от напряжения питания и технологического разброса параметров компонентов прибора.
Амплитуда напряжения на катоде рентгеновской трубки – 250 кВ.
Диаметр фокусного пятна трубки – 2,5 мм.
Изоляция излучающего блока Памир-250 – трансформаторное масло. Благодаря такой конструкции, рентгеновский аппарат может эксплуатироваться при температурах – от -40ºС до +50ºС. В РБ установлен термодатчик, отключающий устройство, если оно начинает перегреваться.
Если аппарат был выключен несколько дней или подвергался интенсивной тряске, перед его запуском необходимо выполнить технологический прогрев трубки в течение 1 – 5 мин.
Рентгеновскую съемку с помощью прибора Памир-250 можно проводить двумя способами:
– Фронтальное направленное просвечивание через две стенки проверяемого объекта.
Для работы в этом режиме под защитный колпачок рентгеновской трубки установлен свинцовый коллиматор в форме цилиндра. Он ограничивает угол рассеяния излучения и обеспечивает дополнительную радиационную защиту дефектоскописта.
Чтобы использовать прибор для второго способа просвечивания – панорамного, необходимо аккуратно снять коллиматор, удалив защитный колпачок трубки с помощью отвертки, которая поставляется в базовом комплекте рентгеновского аппарата.
– Панорамное просвечивание, так как телесный угол излучения составляет 180º и его диаграмма направленности по своей форме близка к полусфере.
Панорамная съемка из центра изделия позволяет просветить весь шов за 1 раз. Этот способ требует меньшего количества экспозиций для получения снимка, соответственно, увеличивает срок службы рентгеновского аппарата и является наиболее эффективным для неразрушающего контроля сварных соединений цилиндрических изделий из металла, например, трубопроводов или резервуаров.
В качестве фиксирующего материала могут использоваться рентгеновские пленки, цифровые детекторы и запоминающие пластины.

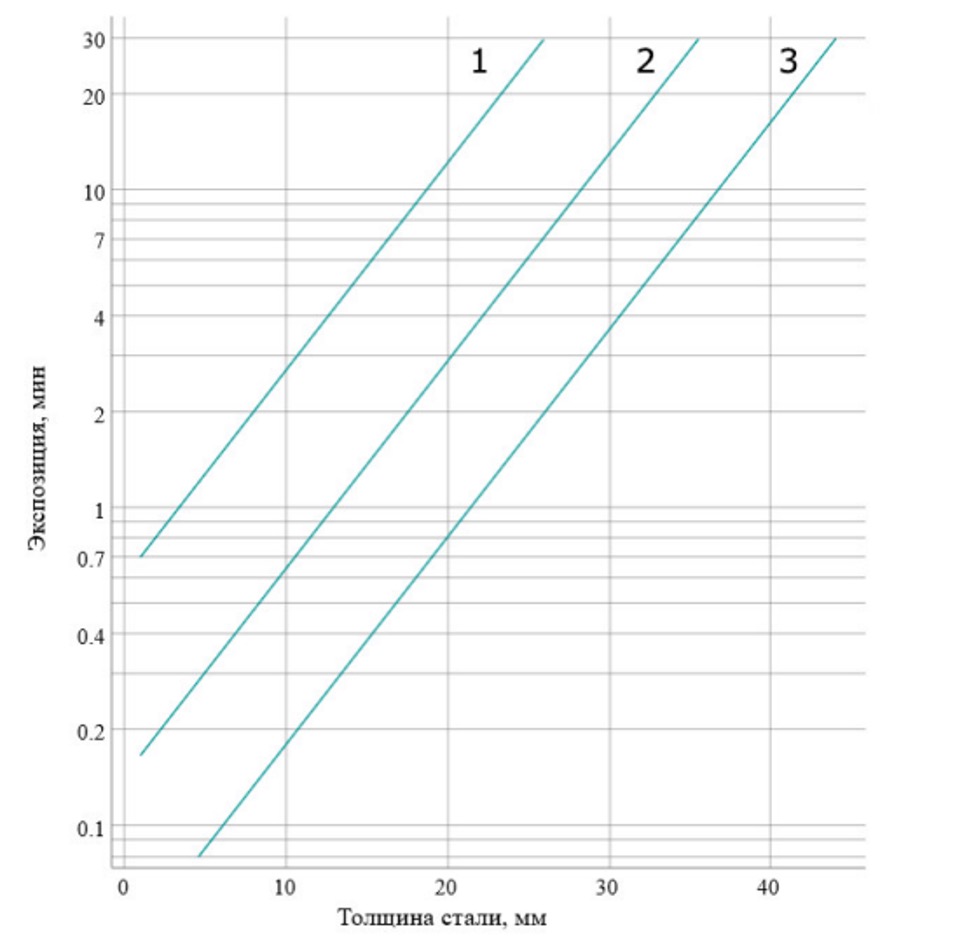

Аппарат рентгенографического контроля Памир-250 способен просветить металлические изделия и конструкции с толщиной стенки до 45 мм (при использовании рентгеновской пленки F8 и флуоресцентного экрана NDT1200).
Чувствительность снимков соответствует II классу по ГОСТ 7512.
Экспозиционная доза задается на переносном пульте управления (ПУ) по времени с помощью встроенного таймера H3CR производства OMRON.
ПУ осуществляет первичное преобразование электроэнергии от внешнего источника для питания РБ, индикацию перегрева и отсутствия напряжения питания сети. ПУ оборудован замком безопасности, защищающим от несанкционированного запуска и позволяющим экстренно отключить аппарат при возникновении нештатной ситуации.
Электропитание прибора Памир-250 универсальное.
Его источники:
– однофазная сеть переменного тока напряжением 220±10/230±10 В, частотой 50±1Гц;
– аккумуляторная батарея 24±3В (не входит в базовый комплект поставки, приобретается отдельно).
В качестве автономного источника питания для импульсного портативного рентгеновского генератора Памир-250 отлично подойдет IPS 17-24 производства ООО “НПП Техспектр”. Он поставляется в утепленном чехле и приспособлен для работы в полевых условиях при температуре – от -35 ºС до 40 ºС.
ПУ может быть дополнен пультом дистанционного управления (ПДУ) по радиоканалу. Электропитание ПДУ – от одной алкалиновой батарейки типа А23 12В.
Максимальное расстояние между ПДУ и ПУ – 30 метров. По запросу заказчика вместе с ПДУ базовая комплектация поставки дополняется укороченным высоковольтным кабелем повышенной гибкости длиной 5 метров.
Выбрать необходимую комплектацию и правильно оформить заказ вам помогут наши менеджеры.
Преимущества использования рентгеновского аппарата Памир-250
Рентгеновские аппараты серии ПАМИР – это усовершенствованная линейка аппаратов серии АРИНА. Благодаря более эргономичной конструкции излучающего блока и компоновке внутренних элементов изоляционная жидкость (трансформаторное масло) циркулирует интенсивнее и лучше охлаждает излучатель. Суммарное время непрерывной работы в час у генераторов ПАМИР в 2 раза больше, чем у генераторов Арина и составляет – 30 минут.
При этом, как и АРИНА, ПАМИР работает короткими интервалами (оптимально – менее минуты), но в час может сделать в 2 раза больше экспозиций.
Небольшой вес (масса РБ – 7,1 кг), компактный размер, универсальное питание и возможность применения различных схем просвечивания делают рентгеновский генератор Памир-250 удобным инструментом для работы в полевых условиях и труднодоступных местах.
Памир-250 – бюджетный прибор, который хорошо подходит для проведения неразрушающего контроля в небольшом диапазоне толщин.
Аппарат оснащен защитой от работы без нагрузки (не вставлен разъем высоковольтного кабеля) в цепи высокого напряжения, а также от неправильного подключения полярности аккумулятора при питании от батареи 24В.
Комплектацию Памир-250 можно дополнить ПДУ и обеспечить дополнительную радиационную безопасность персонала, а также удобство эксплуатации.
Аппарат поставляется в удобной сумке-переноске.
Благодаря простой и надежной конструкции аппарат Памир-250 легко эксплуатировать, чинить и обслуживать.
