Беспроводной импульсный рентгеновский генератор Арина-3М разработан для радиографического контроля сварных соединений трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов.

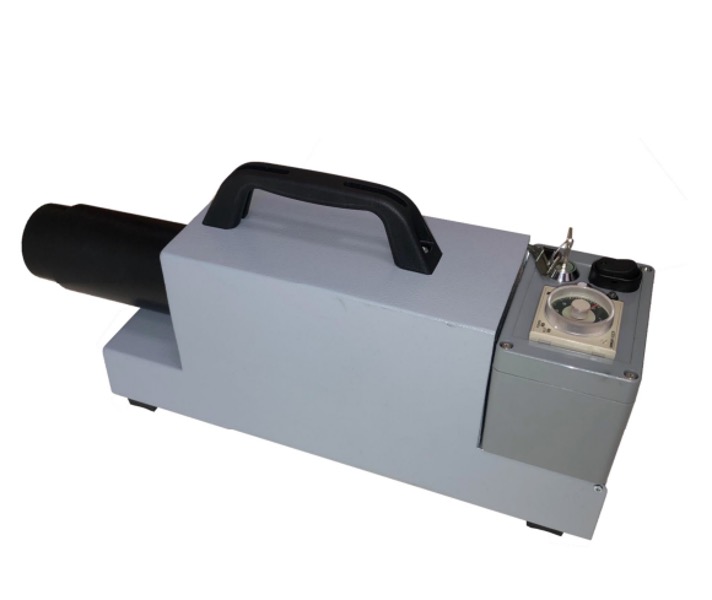

Прибор представляет собой моноблок, в котором вместе с излучателем расположен блок питания и управления.
В состав излучателя Арина-3М входят стеклянная рентгеновская трубка, разрядник-обостритель, а также импульсный трансформатор напряжения.
Внешнее напряжение питания, поступая в излучатель, запускает процесс взрывной электронной эмиссии на холодном катоде трубки, сопровождающийся вспышкой (импульсом) рентгеновского излучения.
Амплитуда напряжения на катоде рентгеновской трубки – 160 кВ.
Диаметр фокусного пятна трубки – 3 мм.
Все компоненты излучателя Арина-3М расположены едином в металлическом корпусе со степенью защиты IP20. В качестве изоляции используется трансформаторное масло. Благодаря такой конструкции, рентгеновский аппарат может эксплуатироваться при температурах – от -40ºС до +50ºС.

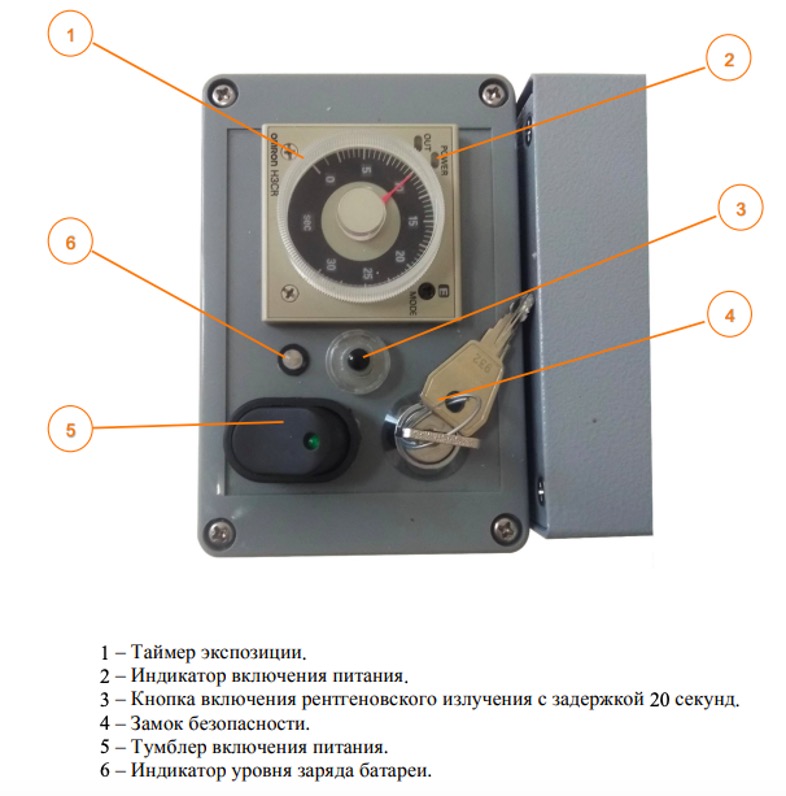

Блок питания и управления также располагается на корпусе моноблока и включает в себя съемную аккумуляторную батарею 24В, высоковольтный преобразователь напряжения, а также приборную панель, на которой расположены: таймер экспозиции, замок безопасности от несанкционированного доступа, кнопка включения питания с индикатором, тумблер запуска экспозиции и световой индикатор заряда аккумулятора.
Экспозиционная доза задается на приборной панели Арина-3М по времени с помощью встроенного таймера H3CR OMRON.
При этом запустить экспозицию можно двумя способами:
– с приборной панели с задержкой 20 секунд, чтобы дефектоскопист успел отойти на безопасное расстояние;
– с помощью пульта дистанционного управления по радиоканалу, который поставляется в базовом комплекте рентгеновского аппарата. Расстояние между ПДУ и моноблоком должно быть не более 30 метров.
Рентгеновский аппарат Арина-3М способен работать короткими интервалами с техническими перерывами на охлаждение. Суммарное время работы в час не должно превышать 20 минут при температуре окружающей среды 20 ºС. Максимальное время непрерывной работы – 10 минут. Технологическая пауза для остывания аппарата должна быть не меньше длительности предыдущей экспозиции.
В излучатель Арина-3М встроен термодатчик, который при перегреве прибора автоматически отключает его работу.
Если в работе аппарата был перерыв в несколько дней или он подвергался интенсивной тряске, перед его запуском необходимо выполнить прогрев трубки в течение 1 – 5 мин.
Рентгеновскую съемку с помощью прибора Арина-3М можно проводить двумя способами:
– фронтальное направленное просвечивание через две стенки проверяемого объекта;
– панорамное просвечивание, так как телесный угол излучения составляет 150º и его диаграмма направленности по своей форме близка к полусфере.
Наиболее эффективным методом неразрушающего контроля сварных соединений цилиндрических изделий из металла, например, трубопроводов или резервуаров, является панорамная съемка из центра изделия, так как она позволяет просветить весь шов за 1 раз. Этот метод требует меньшего количества импульсов для получения снимка и, соответственно, увеличивает срок службы рентгеновского аппарата.
В качестве фиксирующего материала могут использоваться рентгеновские пленки, цифровые детекторы и запоминающие пластины.
Аппарат рентгенографического контроля Арина-3М способен просветить металлические изделия и конструкции с толщиной стенки до 15 мм (при использовании рентгеновской пленки F8 и металлофлуоресцентного экрана RCF с фокусного расстояния 300 мм).
Чувствительность снимков соответствует II классу по ГОСТ 7512.
Электропитание прибора Арина-3М реализовано от встроенного сменного автономного источника питания – аккумуляторной батареи (АКБ) 24В. Заряда АКБ достаточно для непрерывной работы аппарата в течение 20 минут и более.

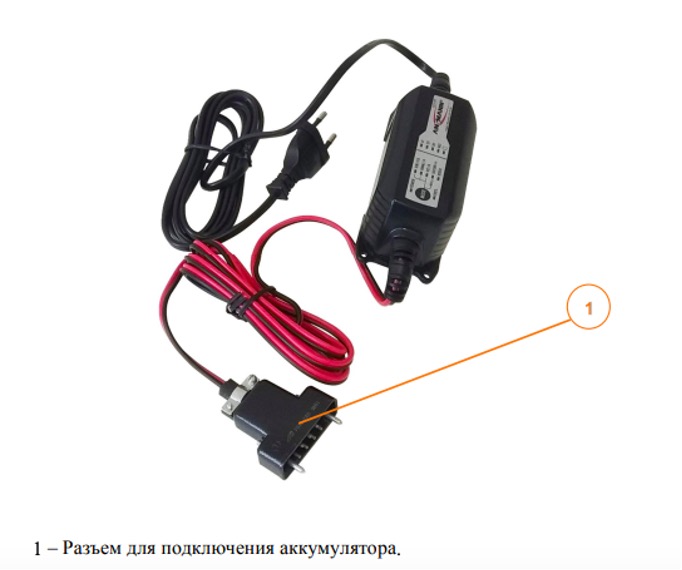

В основном комплекте рентгеновского аппарата Арина-3М поставляется зарядное устройство для аккумулятора 24В от однофазной сети переменного тока напряжением 220±10 В/230±10 В и частотой 50±1 Гц. Время полного заряда аккумулятора – от 1 часа.
Преимущества использования рентгеновского аппарата Арина-3М

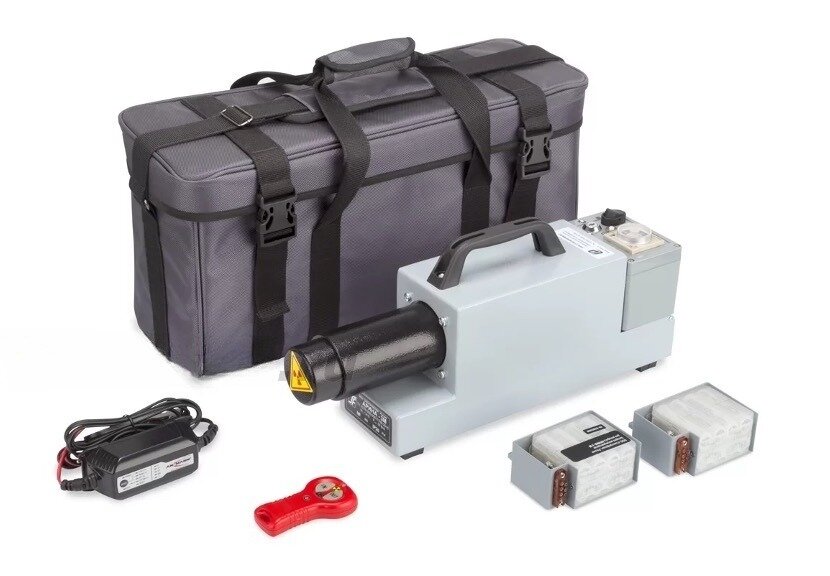

Рентгеновский аппарат Арина-3М представляет собой беспроводной моноблок с автономным встроенным источником питания. В базовый комплект поставки входят 2 батареи 24В, которые легко заменить непосредственно на месте проведения съемки.
Вес аппарата составляет всего 6 кг, что позволяет проводить неразрушающий контроль силами одного дефектоскописта.
Автономное питание от аккумуляторной батареи, отсутствие кабелей, небольшой вес и компактные габаритные размеры дают возможность проводить рентгеновскую съемку в самых удаленных и труднодоступных местах, где нет электрической сети.
Арина-3М – бюджетный прибор, который хорошо подходит для проведения неразрушающего контроля в небольшом диапазоне толщин. При этом его конструкция позволяет применять различные схемы просвечивания в зависимости от геометрии объекта контроля.
Аппарат поставляется в удобной сумке-переноске.
Благодаря простой и надежной конструкции аппарат Арина-3М легко эксплуатировать, чинить и обслуживать.
