Переносной рентгеновский генератор Март-250 предназначен для проведения неразрушающего контроля методом радиографии сварных швов металлических конструкций, таких как трубопроводы, емкости нефтехимической промышленности, строительные сооружения, а также изделий и деталей из металлов.

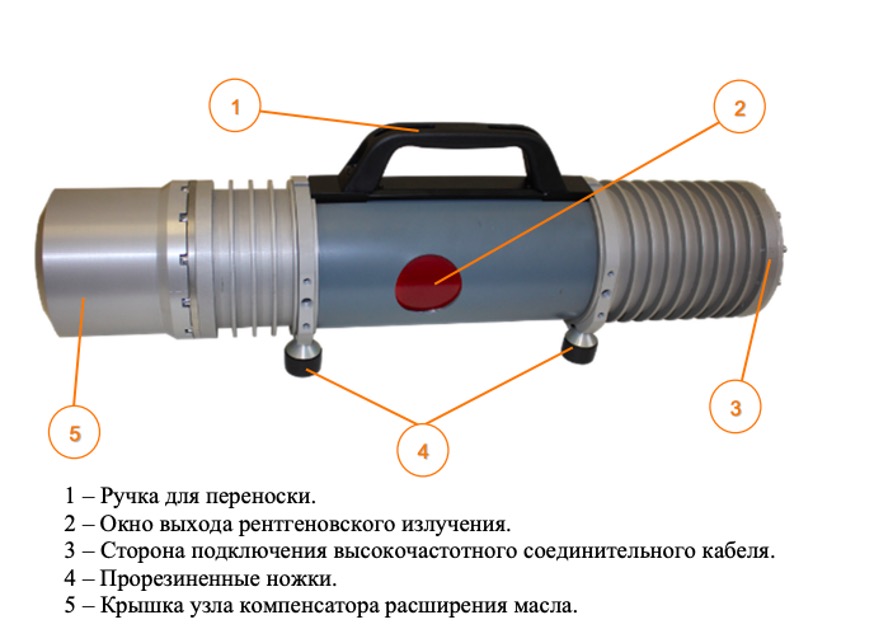

В состав рентгеновского блока (РБ) Март-250 входят высоковольтный источник постоянного напряжения и стеклянная трубка, изолированные внутри металлического корпуса (степень защиты IP20) трансформаторным маслом. Рентгеновское излучение генерируется при нагреве катода трубки постоянным напряжением (принцип термоэмиссии).
Степень нагрева масла контролируется специальным термодатчиком, при температуре выше +70С срабатывает автоматическое отключение, защищая прибор от перегрева.
Диапазон регулировки постоянного напряжения 130 ÷ 250 кВ с шагом в 5 кВ при постоянном токе анода 0,8 мА позволяют настраивать прибор на разную толщину проверяемых объектов и получать четкие изображения дефектов за минимальное время экспозиции. Чувствительность снимков соответствует I классу по го ГОСТ 7512.
Максимальная анодная мощность на трубке – 200 Вт.
Март-250 генерирует боковое рентгеновское излучение в форме конуса с углом раствора 40°х50°. Номинальный размер фокусного пятна рентгеновской трубки – 0,8 × 1,2 мм. В связи с тем, что составляющие компоненты трубки могут незначительно различаться по своим параметрам, фактический размер фокусного пятна может отличаться от номинального, но не превышать – 0,9 × 1,4 мм.
При проведении рентгенографического контроля сварных соединений трубопроводов и других изделий цилиндрической формы оптимальным вариантом является установка РБ вдоль трубы, а не вдоль шва. В таком положении рабочий угол излучения составит 50°. Это позволит сделать съемку большего участка сварного соединения за одно измерение и сократит количество экспозиций.
Март-250 при работе с различными фиксирующими материалами (пленками, цифровыми детекторами, запоминающими пластинами), а также усиливающими экранами, способен просветить сталь до 50 мм в толщину (условия съемки: пленка F8 с флуоресцентным экраном NDT1200 при фокусном расстоянии 700 мм, время экспозиции - 10 минут).

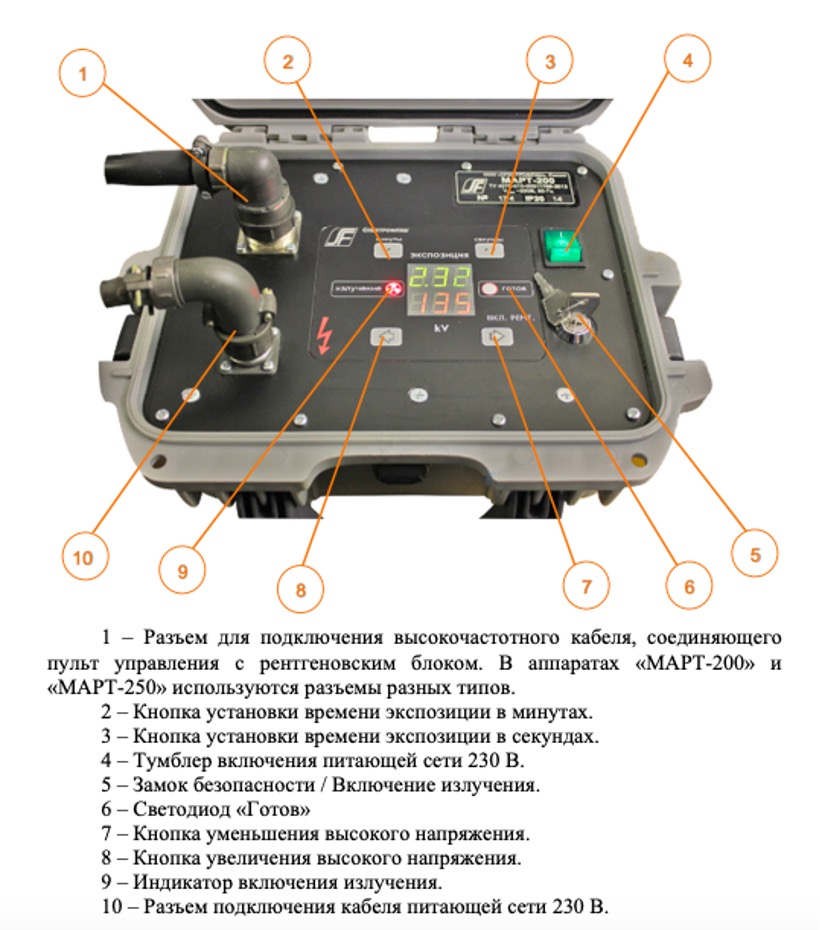

Питание РБ и управление экспозицией рентгеновского генератора Март-250 производится с пульта управления (ПУ). Он оборудован цифровой панелью с соответствующими кнопками, индикаторами, разъемами для подключения соединительного и сетевого кабелей, а также замком безопасности от несанкционированного доступа с комплектом ключей.
Экспозиция регулируется величиной постоянного напряжения на трубке, а также по времени. Диапазон времени вводится в минутах с шагом в 1 минуту и в секундах с шагом в 10 секунд. Максимальный интервал непрерывного просвечивания – 9 минут 59 секунд, минимальный – 40 сек.
Если измерение требует больше 10 минут, его производят поэтапно с технологическими паузами на остывание аппарата. Длительность перерыва должна быть не меньше длительности предыдущей непрерывной работы.
Март-250 оснащен функцией автоматической тренировки трубки. Чтобы запустить эту процедуру, на ПУ нужно установить наибольшее значения напряжения, которое будет использоваться для рентгеновской съемки, затем кнопкой минуты «‘» выбрать значение «Е», после чего повернуть ключ в положение «ВКЛ. РЕНТ.». Произойдет плавный подъем напряжения на трубке, с минимального до установленного за 10 минут.

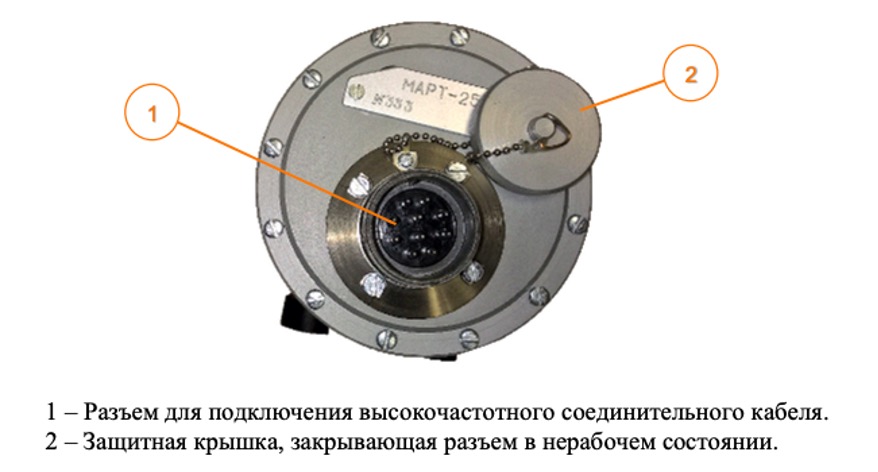

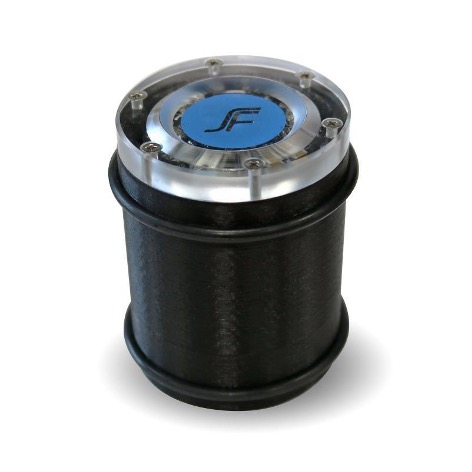

ПУ с РБ соединяется высоковольтным кабелем длиной 25 метров. Этого расстояния достаточно, чтобы обеспечить радиационную безопасность персонала при проведении съемки. Также в качестве дополнительной меры защиты дефектоскописта совместно с Март-250 может использоваться беспроводная сигнальная лампа на магнитном креплении, которая питается от 6 батареек АА, весит всего 300 грамм и вспыхивает красным светом при фиксировании встроенным счетчиком Гейгера рентгеновского излучения. Лампа-вспышка поставляется в дополнительной комплектации.
Электроснабжение прибора радиографического контроля Март-250 реализовано от сети переменного тока напряжением 230 В ± 10%/220 В ± 10% и частотой 50Гц. Он потребляет мощность не более 450 ВА.
Март-250 может использоваться в широком диапазоне температур – от -20°С до +40°С.
Преимущества использования рентгеновского аппарата МАРТ-250
Рентгеновский аппарат МАРТ-250 – надежный (средний срок службы 5 лет), простой в эксплуатации и неприхотливый в обслуживании прибор. Это хороший инструмент неразрушающего контроля методом радиографии при работе в небольшом диапазоне толщин и короткими интервалами (до 10 минут) в том числе в полевых условиях. Он хорошо подходит для поиска небольших дефектов, где требуется высокая четкость снимка.
У прибора Март-250 малый размер фокусного пятна, что позволяет использовать его для работы с высококонтрастными мелкозернистыми пленками, такими как KODAK АА400, AGFA D7, Р7 АСК-РЕНТГЕН-ИДЕЛЬ, QUAM H400, FUJI IX80/100, AIKE AK400, и обеспечивать выполнение самых высоких требований к радиографическому контролю в любой отрасли, включая авиационную, аэрокосмическую и атомную. При этом работу оптимально проводить на изделиях малой толщины (до 30 мм) из-за небольшой мощности аппарата.
Для просвечивания объектов с более толстыми стенками вместо пленки лучше использовать цифровые детекторы либо добавить усиливающие экраны.

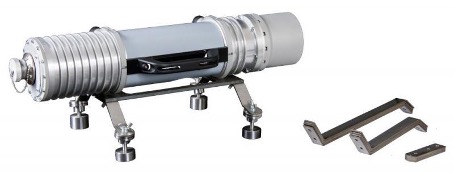

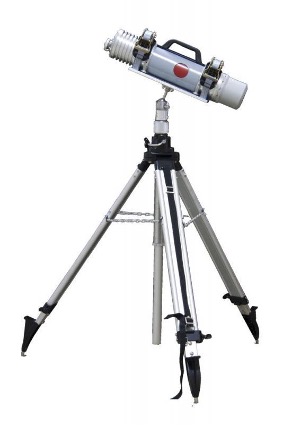

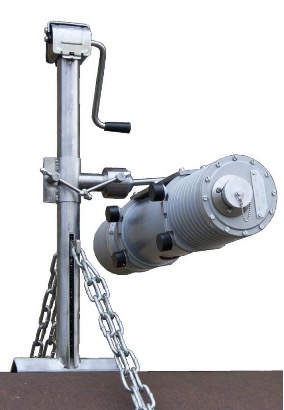

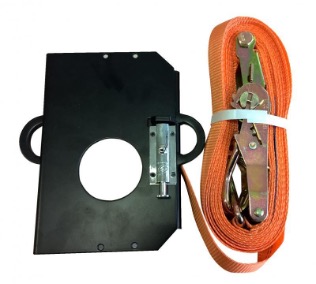

Производителем Март-250 разработана линейка приспособлений для крепления и позиционирования рентгеновского аппарата при проведении неразрушающего контроля, что обеспечивает удобство его эксплуатации, особенно в полевых условиях.
Выбрать необходимый аксессуар и оформить заказ вам помогут наши менеджеры.

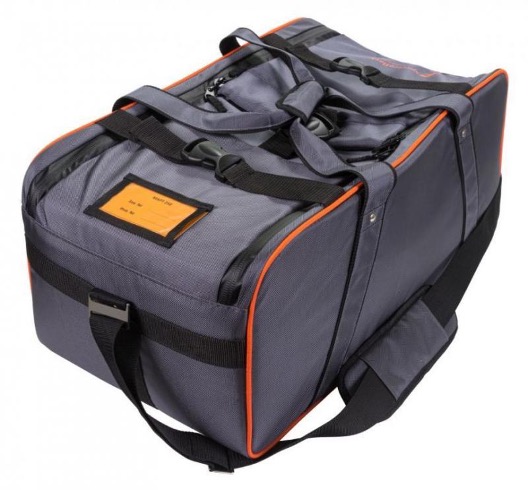

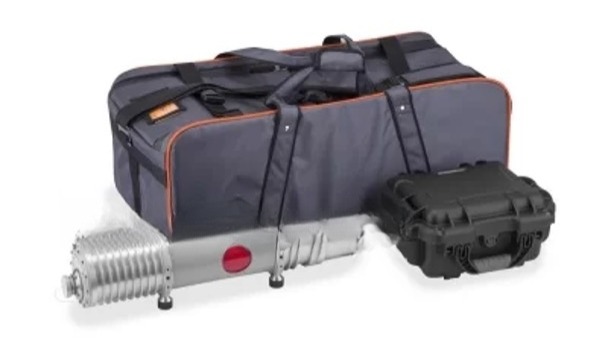

Вес РБ Март-250 составляет всего 9 кг, вес комплекта с ПУ – 13 кг. Аппарат поставляется в удобной сумке-переноске.
Эти особенности делают удобными транспортировку рентгеновского генератора и проведение промышленной дефектоскопии силами одного специалиста.
Март-250 включен в МТР закупок по сварочному производству (п. 6.1.13), соответствующих требованиям ПАО «Газпром» и допущенных к применению на его объектах.
Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
