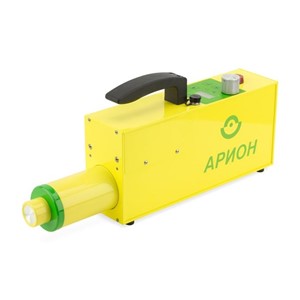

Рентгеновский аппарат Арион-300 Моноблок

Рентгеновский аппарат Арион-300 Моноблок превью 1
Рентгеновский аппарат Арион-300 Моноблок превью 2
Рентгеновский аппарат Арион-300 Моноблок превью 3
Рентгеновский аппарат Арион-300 Моноблок превью 4
Рентгеновский аппарат Арион-300 Моноблок превью 5
Гарантия: 1 год
Легкий переносной импульсный аппарат рентгеновского неразрушающего контроля Арион-300 моноблок подходит для контроля трубопроводов, емкостей для хранения и других конструкций из металлов в полевых условиях. Излучение аппарата генерируется импульсами напряжения 300 кВ при фокусе 2,3 мм. Прибор способен просветить изделия толщиной 35-60 мм. Арион-300 моноблок весит 8 кг. Электропитание – от встроенного аккумулятора. Есть удаленный запуск с пульта по радиоканалу и отложенный старт.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Подробное описание рентгеновского аппарата Арион-300 моноблок

Импульсный портативный аппарат рентгеновского контроля Арион-300 моноблок применяется для неразрушающего контроля сварных швов металлических изделий, таких как, крупногабаритные резервуары и трубопроводы в полевых условиях.

Арион-300 моноблок – это модификация Арион-300 со сходными характеристиками генерируемого излучения и отличием в конструктивном исполнении: излучатель, блок питания и преобразования напряжения, а также пульт управления располагаются в одном корпусе со степенью защиты IP41.

Неразрушающий контроль импульсными рентгеновскими аппаратами, в том числе и Арионом-300 моноблок, может вестись в панорамном режиме из центра трубы и в режиме фронтального направленного просвечивания через 2 стенки изделия. Диаметр эффективного фокусного пятна излучателя Арион-300 моноблок – 2,3 мм.

Рабочее напряжение на катоде – не менее 300 кВ

Импульсы напряжения генерируются с частотой 10-15 Гц и просвечивают объекты из металлов и сплавов до 60 мм в толщину (при фокусном расстоянии 500 мм, на пленку РТ-1 + УПВ-2, плотность 2,0, длительность экспозиции – 5000 импульсов).

При работе прибора по радиографическому контролю в рекомендованном режиме (длительность экспозиции – 1500 импульсов) при тех же условиях получится просветить до 35 мм

При этом гарантийный ресурс работы Арион-300 моноблок – 500 000 импульсов, а срок службы – 3 года или 1-2 миллиона импульсов.

Экспозиционная доза задается на моноблоке рентгеновского генератора необходимым количеством импульсов, и далее аппарат работает автоматически циклами по 500 импульсов, делая паузы «отдыха» по 1,5 минуты.

В приборе РГ контроля Арион-300 моноблок предусмотрена газовая изоляция высоковольтных частей, поэтому он пригоден к работе в широком диапазоне температур – от -30ºС до +50ºС.

Электропитание – от встроенной в моноблок аккумуляторной батареи типа LiFePO4 емкостью 3400 мА·ч и напряжением питания 28,8В.

Съемка может производиться на рентгеновские пленки, запоминающие пластины и цифровые детекторы.

Преимущества использования рентгеновского аппарата Арион-300 моноблок

Арион-300 моноблок при общем весе 8 кг очень удобен для дефектоскопии в полевых условиях, потому что можно полностью обойтись без проводов и дополнительных приборов.

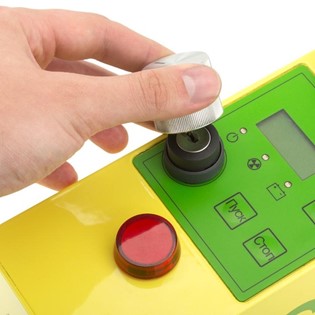

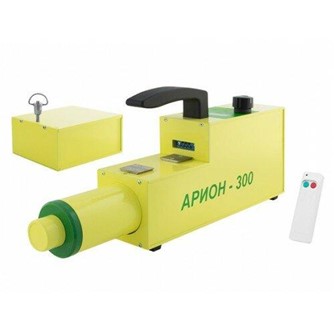

Для безопасности дефектоскописта запуск прибора рентгеновского контроля Арион-300 моноблок возможен с пульта удаленного управления по радиоканалу, либо через отложенный старт непосредственно с моноблока (время задержки можно установить от 10 до 99 секунд).

Арион-300 моноблок потребляет 100 ВА (вольт-ампер), встроенного аккумулятора хватает на 1,5 часа непрерывной работы. При необходимости разряженную батарею можно оперативно заменить, для этого производитель предусмотрел съемный отсек для аккумулятора. В базовом комплекте поставляется зарядное устройство для аккумулятора.

Арион-300 моноблок при рентгенографическом контроле хорошо справляется с выявлением таких дефектов, как канальные и сферические поры, шлаковые включения, непровары и межслойные несплавления, волосовины, трещины и разрывы, подрезы, смещения кромок и прочие нарушения геометрии сварных швов.

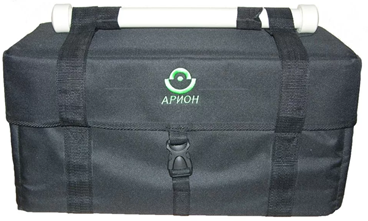

Аппарат поставляется в удобной сумке-переноске.

Небольшой вес, отсутствие кабелей, удобная замена элемента электропитания, отложенный или удаленный запуск экспозиции делают аппарат Арион-300 моноблок удобным для неразрушающего контроля объектов в полевых условиях силами одного дефектоскописта.

Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.

Бренд
Рентгенсервис

Подробные технические характеристики рентгеновского аппарата Арион-300 моноблок

1.

Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее

300

2.

Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм
— рекомендованный режим 1500 имп.:
— максимальный режим 5000 имп.:





35
60

3.

Длительность рентгеновского импульса на полувысоте амплитуды, нс

2

4.

Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее



110

5.

Диаметр фокусного пятна, мм

2,3

6.

Гарантийный ресурс аппарата, импульсов

500 000

7.

Частота следования импульсов, Гц, при питании от сети переменного тока 220 В

10 ÷ 15

8.

Диапазон задаваемого количества импульсов с шагом в 1 импульс, шт.

10-1500

9.

Диапазон установки времени отложенного запуска с шагом в 1 секунду, сек.

10-99

10.

Потребляемая мощность, В·А, не более

100

11.

Время непрерывной работы прибора от аккумулятора, час

1,5

12.

Габаритные размеры высоковольтного блока, Д × Ш × В, мм

520 × 98 × 235

13.

Масса моноблока, кг

8

14.

Степень защиты моноблока

IP41



Встроенный аккумулятор

1.

Тип

LiFePO4

2.

Емкость. мА·ч

10

3.

Напряжение питания, В

28,8

Базовая комплектация рентгеновского аппарата Арион-300 моноблок

1.

Арион-300 Моноблок, шт.

1

2.

Пульт дистанционного управления, шт.

1

3.

Зарядное устройство, шт.

1

4.

Ключ шестигранный №3 для съема аккумуляторного блока, шт.

1

5.

Комплект ЗИП (запасной ключ)

1

6.

Транспортировочная сумка (кофр)

1

7.

Паспорт

1

8.

Руководство по эксплуатации

1
