Рентгеновский аппарат Арион-200

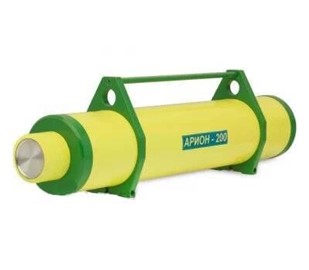

Подробное описание рентгеновского аппарата Арион-200

Импульсный портативный аппарат рентгеновского контроля Арион-200 применяется для неразрушающего контроля сварных швов металлических изделий, таких как, крупногабаритные резервуары и трубопроводы.

Неразрушающий контроль импульсными рентгеновскими аппаратами, в том числе и Арионом-200, может вестись в панорамном режиме из центра трубы и в режиме направленного просвечивания через 2 стенки изделия. Диаметр фокусного пятна излучателя Арион-200 – 2,3 мм.

Рабочее напряжение на катоде – не менее 200 кВ.

Импульсы напряжения генерируются с частотой 20-25 Гц и просвечивают объекты из металлов и сплавов до 40 мм в толщину (при фокусном расстоянии 500 мм, на пленку РТ-1 + УПВ-2, плотность 2,0, длительность экспозиции – 5000 импульсов).

При тех же условиях, но при длительности экспозиции – 1500 импульсов (рекомендованный производителем режим), прибор способен просветить толщину до 25 мм.

При этом гарантийный ресурс работы Арион-200 – 500 000 импульсов,

Экспозиционная доза задается на пульте управления необходимым количеством импульсов, и далее аппарат работает автоматически циклами по 500 импульсов, делая паузы «отдыха» по 1,5 минуты. Также в блоке управления ведется отсчет общего количества вспышек, чтобы отслеживать оставшийся ресурс аппарата.

В рентгеновском аппарате Арион-200 предусмотрена газовая изоляция высоковольтных частей, что позволило уменьшить вес моноблока. Прибор пригоден к работе в широком диапазоне температур – от -30ºС до +50ºС.

Электропитание – 220±22 В от однофазной сети переменного тока частотой 50±1Гц либо от автономных источников электроэнергии.

Блок управления может поставляться в двух модификациях – со встроенным аккумулятором и блоком преобразования напряжения (БПУЭ КА) либо с внешними элементами электропитания (БПУЭ). Наши менеджеры помогут определиться с нужным вариантом и сделать заказ.

Съемка производится на рентгеновские пленки, запоминающие пластины и цифровые детекторы. Производитель рекомендует при дефектоскопии Арионом-200 применять высокочувствительную пленку AGFA F8 c металлофлуоресцентными экранами RCF-AGFA.

Преимущества использования рентгеновского аппарата Арион-200

Моноблок рентгеновского аппарата Арион-200 весит 2,5 кг. Вместе с блоком управления без встроенных аккумуляторов общий вес комплекта составит 4 кг.

Арион-200 потребляет 200 ВА (вольт-ампер), поэтому для его автономного питания достаточно небольшой аккумуляторной батареи 12В, которая поставляется в базовом комплекте рентгеновского генератора (внешняя или встроенная в блок управления). Также запитать прибор можно от автомобильного аккумулятора.

Арион-200 при рентгенографическом контроле хорошо справляется с выявлением таких дефектов, как канальные и сферические поры, шлаковые включения, непровары и межслойные несплавления, волосовины, трещины и разрывы, подрезы, смещения кромок и прочие нарушения геометрии сварных швов.

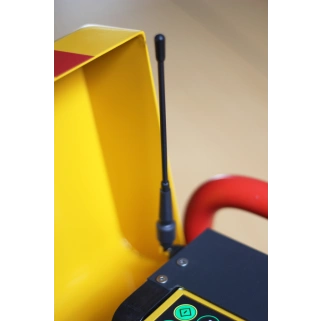

Для обеспечения дополнительной радиационной безопасности дефектоскописта Арион-200 может управляться дистанционно по радиоканалу.

Аппарат поставляется в удобной сумке-переноске.

Легкость транспортировки, переноски, установки и электроснабжения делают аппарат Арион-200 удобным для радиографического контроля объектов в полевых условиях силами одного дефектоскописта.

Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
