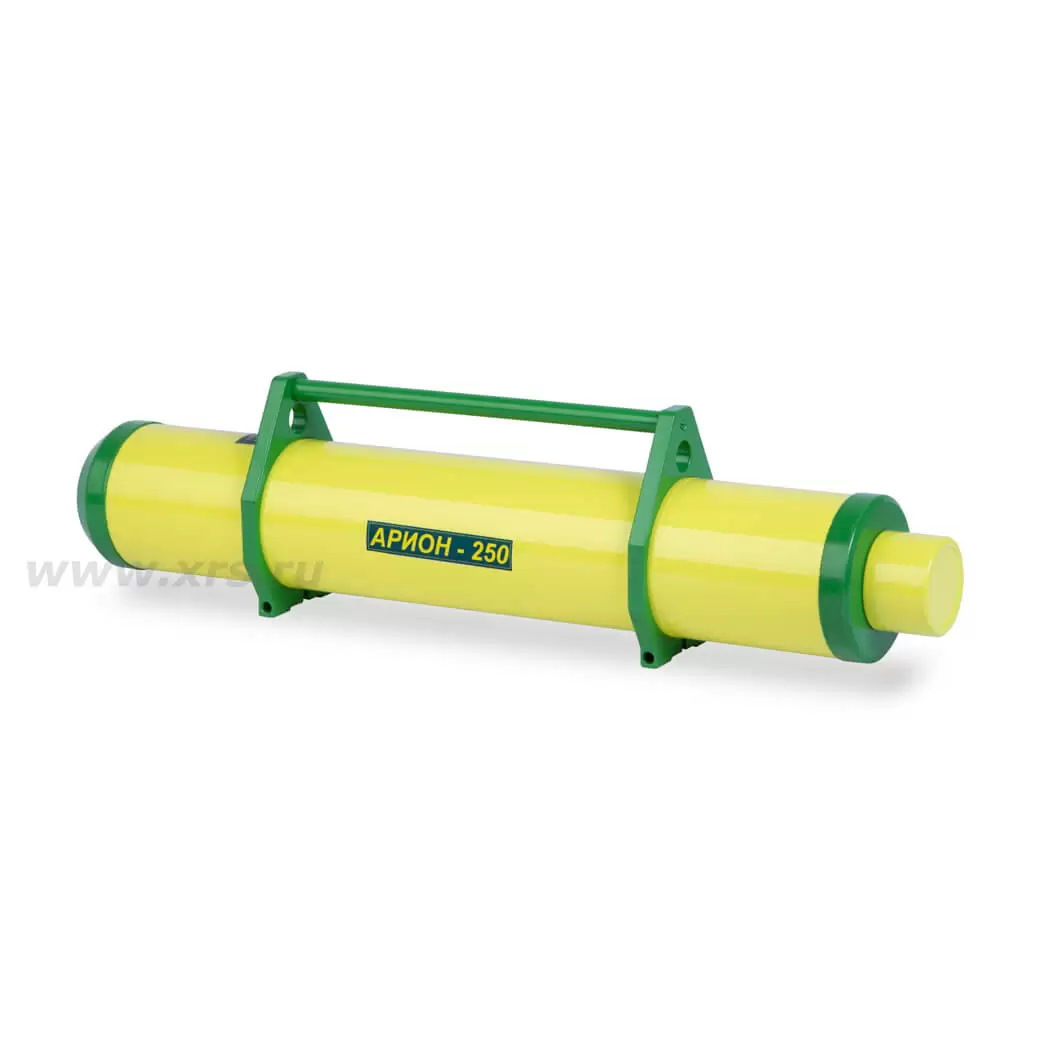

Рентгеновский аппарат Арион-250

Рентгеновский аппарат Арион-250 превью 1
Рентгеновский аппарат Арион-250 превью 2
Рентгеновский аппарат Арион-250 превью 3
Рентгеновский аппарат Арион-250 превью 4
Рентгеновский аппарат Арион-250 превью 5
Гарантия: 1 год
Легкий переносной импульсный аппарат рентгеновского контроля Арион-250 подходит для контроля трубопроводов, емкостей для хранения и других конструкций из металлов и сплавов. Излучение аппарата генерируется импульсами напряжения 250 кВ, при фокусе 2,3 мм этого достаточно, чтобы просветить изделия толщиной 30-50 мм и выявить дефекты сварных соединений. Арион-250 потребляет всего 200 ВА, масса высоковольтного блока – 3 кг. Есть пульт управления по радиоканалу.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

Импульсный портативный аппарат рентгеновского контроля Арион-250 применяется для неразрушающего контроля сварных швов металлических изделий, таких как, крупногабаритные резервуары и трубопроводы.

Неразрушающий контроль импульсными рентгеновскими аппаратами, в том числе и Арионом-250, может вестись в панорамном режиме из центра трубы и в режиме фронтального направленного просвечивания через 2 стенки изделия. Диаметр эффективного фокусного пятна излучателя Арион-250 – 2,3 мм

Рабочее напряжение на катоде – не менее 250 кВ









Импульсы напряжения генерируются с частотой 15-20 Гц и просвечивают объекты из металлов и сплавов до 50 мм в толщину (при фокусном расстоянии 500 мм, на пленку РТ-1 + УПВ-2, плотность 2,0, длительность экспозиции – 5000 импульсов).

При работе прибора по рентгеновскому контролю в рекомендованном режиме (длительность экспозиции – 1500 импульсов) при тех же условиях получится просветить до 30 мм

При этом гарантийный ресурс работы Арион-250 – 500 000 импульсов, а срок службы – 3 года или 1-2 миллиона импульсов.



Экспозиционная доза задается на пульте управления необходимым количеством импульсов, и далее аппарат работает автоматически циклами по 500 импульсов, делая паузы «отдыха» по 1,5 минуты. Также в блоке управления ведется отсчет общего количества вспышек, чтобы отслеживать оставшийся ресурс аппарата радиографического контроля.

В рентгеновском аппарате Арион-250 предусмотрена газовая изоляция высоковольтных частей, что позволило уменьшить вес моноблока. При этом прибор пригоден к работе в широком диапазоне температур – от -30ºС до +50ºС.

Электропитание – 220±22 В от однофазной сети переменного тока частотой 50±1Гц либо от автономных источников электроэнергии.



Блок управления может поставляться в двух модификациях – со встроенным аккумулятором и блоком преобразования напряжения (БПУЭ КА) либо с внешними элементами электропитания (БПУЭ). Наши менеджеры помогут определиться с нужным вариантом и сделать заказ.

Съемка производится на рентгеновские пленки, запоминающие пластины и цифровые детекторы. Производитель рекомендует при дефектоскопии Арионом-250 применять высокочувствительную пленку AGFA F8 c металлофлуоресцентными экранами RCF-AGFA.

















Преимущества использования рентгеновского аппарата Арион-250

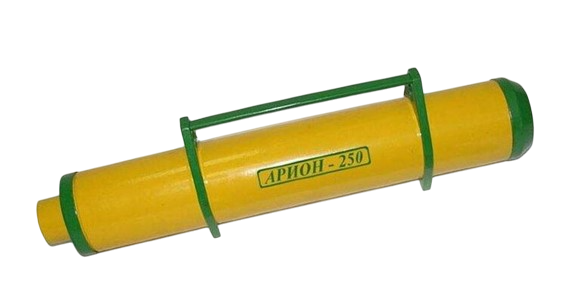

Моноблок рентгеновского аппарата Арион-250 весит 3 кг. Вместе с блоком управления без встроенных аккумуляторов общий вес комплекта составит 4,5 кг.

Арион-250 потребляет 200 ВА (вольт-ампер), поэтому для его автономного питания достаточно небольшой аккумуляторной батареи 12В, которая поставляется в базовом комплекте рентгеновского генератора (внешняя или встроенная в блок управления). Также запитать прибор можно от автомобильного аккумулятора.

Арион-250 при рентгенографическом контроле хорошо справляется с выявлением таких дефектов, как канальные и сферические поры, шлаковые включения, непровары и межслойные несплавления, волосовины, трещины и разрывы, подрезы, смещения кромок и прочие нарушения геометрии сварных швов.

Для обеспечения дополнительной радиационной безопасности дефектоскописта Арион-250 может управляться дистанционно по радиоканалу.

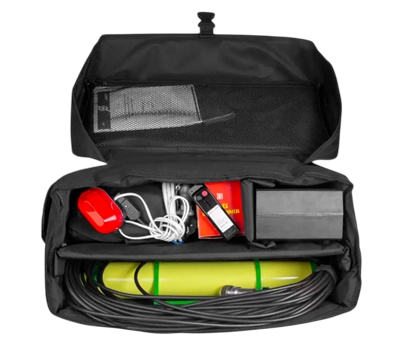

Аппарат поставляется в удобной сумке-переноске.

Легкость транспортировки, переноски, установки и электроснабжения делают аппарат Арион-250 удобным для радиографического контроля объектов в полевых условиях силами одного дефектоскописта.

Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.

Бренд
Рентгенсервис

1.

Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее

250

2.

Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм
— рекомендованный режим 1500 имп.:
— максимальный режим 5000 имп.:





30
50

3.

Длительность рентгеновского импульса на полувысоте амплитуды, нс

2

4.

Экспозиционная доза рентгеновского излучения на расстоянии 0,5 м от торца аппарата за 100 импульсов, мР, не менее



80

5.

Диаметр фокусного пятна, мм

2,3

6.

Гарантийный ресурс аппарата, импульсов

500 000

7.

Частота следования импульсов, Гц, при питании от сети переменного тока 220 В

15 ÷ 20

8.

Напряжение питания: от однофазной сети переменного тока частотой 50 ± 1 Гц, В

 220 ± 20

9.

Потребляемая мощность, В·А, не более

200

10.

Длина высоковольтного кабеля (ВСК), м

25

11.

Габаритные размеры высоковольтного блока, Д × Ш × В, мм

430 × 76 × 110

12.

Масса высоковольтного блока, кг

3

13.

Степень защиты высоковольтного блока

IP20



Пульт управления БПУЭ 12/220 (поставляется согласно базовой комплектации)

1.

Диапазон количества импульсов рентгеновского излучения, имп.

10 ÷ 1500

2.

Шаг установки количества импульсов рентгеновского излучения, имп.

10

3.

Габаритные размеры, Д × Ш × В, мм

255 × 170 × 95

4.

Масса, кг

1,5



Пульт управления БПУЭ КА (поставляется опционально взамен БПУЭ 12/220)

1.

Диапазон количества импульсов рентгеновского излучения, имп.

10 ÷ 1500

2.

Шаг установки количества импульсов рентгеновского излучения, имп.

1

3.

Диапазон значений временной задержки, с

3 ÷ 99

4.

Шаг установки значений временной задержки, с

1

5.

Срок службы аккумуляторной батареи ПУ, лет

5

6.

Время работы без подзаряда, ч

2

7.

Номинальная емкость, А · ч

12

8.

Напряжение питания от аккумуляторной батареи, В

12

9.

Габаритные размеры, Д × Ш × В, мм

310 × 270 × 200

10.

Масса, кг

7,5

11.

Степень защиты

IP41

Наименование составных частей

Для рентгеновского аппарата с ПУ БПУЭ 12/220

Для рентгеновского аппарата c ПУ БПУЭ КА

1.

Высоковольтный блок

1

1

2.

Пульт управления БПУЭ 12/220

1

3.

Пульт управления БПУЭ КА

1

4.

Высоковольтный соединительный кабель длиной 25 м

1

1

5.

Аккумулятор 12 В

1

6.

Чехол для аккумулятора

1

7.

Зарядное устройство 12 В / 5 А

1

8.

Пульт дистанционного управления

1

1

9.

Лампа-вспышка

1

1

10.

Кабель питания 220 В

1

1

11.

Кабель питания 12 В

1

1

12.

Комплект ЗИП

1

1

13.

Сумка для рентгеновского аппарата

1

1

14.

Паспорт

1

1

15.

Руководство по эксплуатации

1

1
