Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Производитель: Россия
Серия: РПД-200
Модель: РПД-200-С
Описание: рентгеновский дефектоскоп постоянного потенциала
Назначение рентгеновского аппарата
Рентгеновские аппараты РПД-200С предназначены для работы в особо тяжелых климатических условиях, в. т.ч. Крайнего Севера.
Рентгеновский аппарат РПД-200 С осуществляет радиографический неразрушающий контроль качества сварных соединений трубопроводов, листовых и профильных металлических конструкций.
Серия переносных рентгеновских аппаратов РПД-200 представлена следующими моделями:
Рентгеновский аппарат РПД-200С (с боковым выходом излучения)
Рентгеновский аппарат РПД-200СП (с панорамным выходом излучения)
Моноблок рентгеновского аппарата РПД-200С работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки.

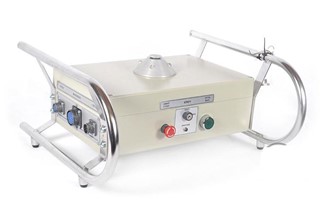

Блок питания и управления рентгеновского аппарата РПД-200С имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температурах от -40°С.
Высокая надежность рентгеновских аппаратов РПД-200 С обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы рентгеновского аппарата РПД-200-С: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности - порядка 30 минут, в зависимости от температуры окружающей среды.

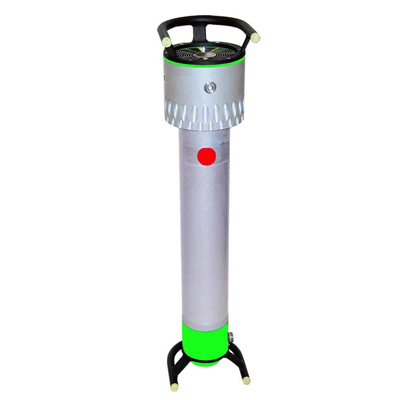

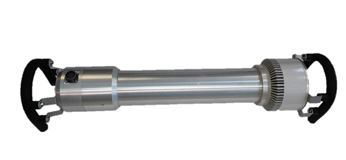

Конструктивно рентгеновский аппарат РПД-200 С представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Управление работой рентгеновского аппарата РПД-200С осуществляется по стандартному последовательному интерфейсу от карманного пульта дистанционного управления с простым и удобным в использовании алгоритмом работы и четырех строчным ярко светящимся текстовым дисплеем. Пульт подключается к блоку питания и управления гибким тонким кабелем произвольной длины.
Рентгеновский аппарат РПД-200-С может снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ - ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом абсолютно не изменяется.
Технические характеристики рентгеновского аппарата РПД-200 С
|
Наименование параметра |
Рентгеновский аппарат "РПД-200С" |
Рентгеновский аппарат "РПД-200СП" |
|
Масса моноблока, кг |
19 |
16 |
|
Масса футляра БПУ, кг |
8 |
8 |
|
Масса блока питания и управления, кг |
7 |
7 |
|
Масса футляра блока питания и управления, кг |
5 |
5 |
|
Длина моноблока (без рукояток), мм |
780 / 750 |
780 / 750 |
|
Длина моноблока (с рукоятками), мм |
870 / 840 |
- |
|
Диаметр моноблока (без рукояток) |
180 / 140 |
180 / 140 |
|
Диаметр моноблока (с рукоятками), мм |
250 |
- |
|
Размер блока питания и управления (с ручками), мм |
540х420х230 |
540х420х230 |
|
Диапазон установи анодного напряжения, кВ, с шагом 1 кВ |
70 - 200 |
70 - 200 |
|
Диапазон установки анодного тока, мА, с шагом 0,01 мА |
0,5-5 мА |
0,5-5 мА |
|
Диапазон установки времени экспозиции, с, с шагом 1 с |
1-998 (16 мин) |
1-998 (16 мин) |
|
Размер фокусного пятна, мм |
2 х 2 |
3,5 х 1,5 |
|
Рабочая диаграмма излучения, градус |
40х60 |
Панорама 40х360 |
|
Максимальная мощность, на аноде, Вт |
1000 |
1000 |
|
Питание - однофазная сеть переменного тока |
220 В, 50 Гц |
220 В, 50 Гц |
|
Тип рентгеновской трубки |
1,2БПК 21-200 |
1,2БПК 21-200 |
|
Диапазон рабочих температур, °С |
-35 ÷ +40 |
-35 ÷ +40 |
|
Диапазон температур хранения и транспортировки, °С |
-45 ÷ +70 |
-45 ÷ +70 |
|
Потребляемая мощность, Вт, не более |
1400 |
1400 |

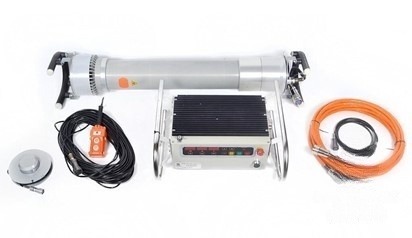

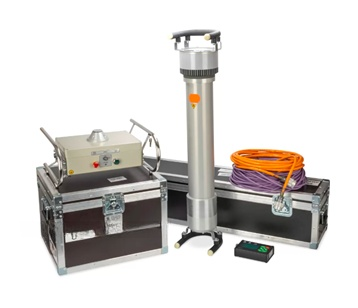

Стандартный комплект поставки рентгеновского аппарата РПД-200:
- Рентгеновский аппарат РПД-200 в футляре с амортизацией и ручками для переноски;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления с кабелем длиной 50 м;
- соединительный кабель (моноблок - БПУ) длиной 10 м; (в модификации рентгеновского аппарата "РПД-200 П" - 20 м).
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м
