Рентгеновский аппарат РПД-250 С постоянного потенциала - северная версия рентгеновских аппаратов РПД-250 для пониженных температур и работы под дождем, мокрым снегом, в грязи и пыли
Тип оборудования: Рентгеновский аппарат постоянного потенциала, рентгенаппарат, рентгеновская трубка, рентгеновский дефектоскоп
Производитель: Россия
Серия: РПД
Модель: РПД-250 С
Описание: рентгеновский дефектоскоп постоянного потенциала
Назначение аппарата:
Аппарат рентгеновский переносной для промышленной дефектоскопии РПД-250 применяется для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации.
Рентгеновский аппарат постоянного потенциала РПД-250 С предназначен специально для работы в тяжелых полевых условиях, в том числе на Крайнем Севере. Герметичные блоки рентгеновского аппарата РПД-250-С могут работать под дождем, мокрым снегом, в грязи и пыли. Управление режимами работы рентгеновского аппарата РПД-250 С осуществляется только при помощи пульта дистанционного управления.
Серия переносных рентгеновских аппаратов "РПД-250С" представлена моделями:
- Рентгеновский аппарат "РПД-250 С" (с боковым выходом излучения);

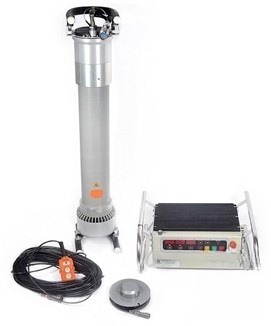

- Рентгеновский аппарат "РПД-250 СП" (с панорамным выходом излучения).
Рентгеновский аппарат РПД-250С имеет программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.
Рентгеновский аппарат РПД-250 С может быть дополнительно снабжен штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы (для панорамной версии аппарата), а также системой радиоуправления для беспроводного управления аппаратом.
Технические характеристики рентгеновского аппарата РПД-250
|
Наименование параметра |
РПД-250 |
РПД-250 П |
РПД-250 С |
РПД-250 СП |
|
|
Анодное напряжение, кВ, с шагом 1 кВ |
100÷250 |
||||
|
Анодный ток, мА, с шагом 0,01 мА |
0,5÷5 |
||||
|
Время экспозиции, с, с шагом 1 с |
1÷998 |
||||
|
Размер фокусного пятна, мм |
3 х 3 |
3,5 х 1,5 |
3 х 3 |
3,5 х 1,5 |
|
|
Рабочая диаграмма излучения |
40° х 60° |
40°х360° |
40°х 60° |
40° х 360° |
|
|
Максимальная анодная мощность, Вт |
1000 |
||||
|
Масса моноблока (без муфты и заглушки), кг |
26 |
||||
|
Масса блока питания и управления, кг |
7 |
9,8 |
|||
|
Масса съемного свинцового кожуха с заглушкой, кг |
30 |
||||
|
Размеры моноблока (с рукоятками), мм |
∅240 х 1090 |
||||
|
Размеры моноблока (без рукояток), мм |
∅180 х 965 |
||||
|
Размеры блока питания и управления, мм |
470х405х215 |
||||
|
Тип рентгеновской трубки |
1.8 БПК11-300 |
1,5 БПК 14-300 |
1.8 БПК11-300 |
1,5 БПК 14-300 |
|
|
Рабочая температура, °С |
-10 ÷ +40 |
-40 ÷ +40 |
|||
|
Потребляемая мощность, Вт, не более |
1400 (однофазная сеть 220 В, 50 Гц) |
||||

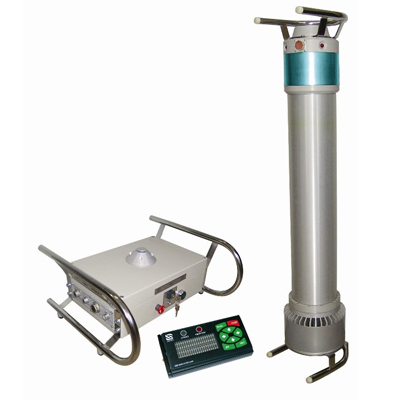

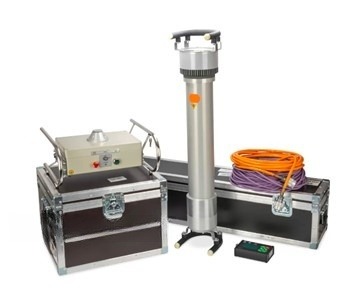

Стандартный комплект поставки рентгеновского аппарата РПД-250С:
- блок излучателя (БИ, моноблок)

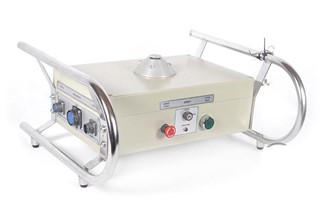

- блок питания и управления (БПУ)
- пульт дистанционного управления (ПДУ)
- защитный кожух
- комплект кабелей
- транспортные футляры
