Портативный генератор рентгеновских волн постоянного потенциала РПД-250 ИС ИГЛА разработан для неразрушающего контроля радиографическим методом а сварных соединений труб, строительных конструкций, емкостей и других изделий, выполненных из металла, соединенных методом сварки либо отлитых на производстве.
Электроснабжение – от сети переменного тока 220В/50Гц, потребляемая мощность – не более 250 Вт.

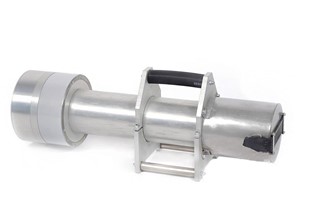

Излучающий блок (ИБ) прибора РГ контроля РПД-250 ИС ИГЛА – это стеклянная трубка типа 0,1БПМ27-250, изолированная внутри металлического корпуса трансформаторным маслом.
Степень нагрева масла контролируется специальным термодатчиком, при температуре выше +60°С срабатывает автоматическое отключение, защищая прибор РГ контроля от перегрева.
ИБ – это источник панорамного излучения, которое выходит из торца прибора,а – 135°. Размер фокусного пятна – 3 мм. Диапазоны регулировки постоянного напряжения катода 100 ÷ 250 кВ и тока анода 0,2 ÷ 1 мА позволяют настраивать прибор на разную толщину проверяемых объектов и получать четкие изображения дефектов.
Предельная мощность тока на аноде – 100 Вт.
РПД-250 ИС ИГЛА – самый мощный прибор постоянного потенциала с торцевым излучением, производимый в России.

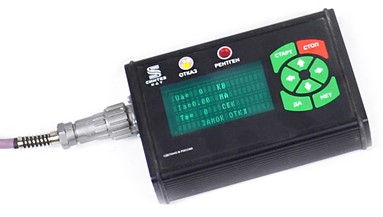

Все настройки экспозиции аппарата (напряжение, ток и время) задаются через пульт дистанционного управления (ПДУ), выполненный в защищенном от пыли и влаги корпусе со степенью защиты IP-65.
В ПДУ хранится информация о прошлом измерении, есть возможность задать несколько сохраненных программ, установить задержку старта экспозиции длительностью до 600 сек, а также запустить автоматическую тренировку прибора. Длительность тренировки – от 5 минут в зависимости от выбранного режима (длинная, средняя и короткая). Режимы подобраны производителем для разных интервалов простоя прибора.
Генератор рентгеновского излучения РПД-250 ИС ИГЛА способен просветить сталь толщиной до 40 мм (пленка AGFA D7 (Pb), оптическая плотность – 2, фокусное расстояние – 400 мм, время экспозиции - 10 минут).
Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.
РПД-250 ИС ИГЛА особенно актуален для выполнения задач по неразрушающему контролю сварных соединений труб и других металлических конструкций на строящихся объектах в полях.
Преимущества использования рентгеновского аппарата РПД-250 ИС ИГЛА
Прибор рентгенографического контроля РПД-250 ИС ИГЛА можно использовать в двух режимах: радиографический контроль качества изнутри трубы либо направленно, например, узких труб с тонкими стенками.

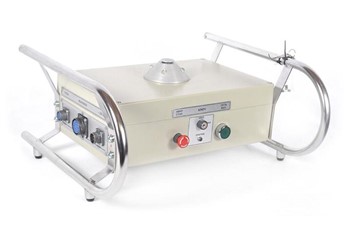

ИБ и блок питания и управления (БПУ) рентгеновского генератора РПД-250 ИС ИГЛА герметичны, а плата микропроцессора БПУ при температуре менее 0°С автоматически подогревается от электричества.

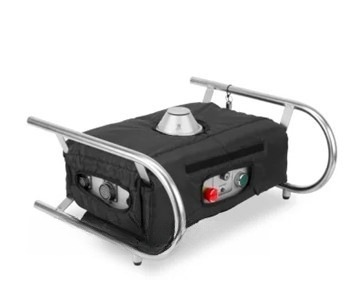

Также для работы БПУ при температуре ниже -10°С в базовом комплекте предусмотрен специальный утепляющий чехол. Это позволяет использовать аппарат для в любую погоду и при диапазоне температур окружающей среды – от -40°С до +40°С.
Яркая сигнальная лампа-вспышка на БПУ хорошо видна в темное и светлое время суток. Что позволяет контролировать прибор и при этом находиться в безопасной радиационной зоне.
Охлаждение прибора – при этом анод трубки соединяется с радиатором на торце излучателя, что помогает отводить тепло, позволяет прибору работать дольше без перерыва и повышает его производительность.
К РПД-250 ИС ИГЛА можно подключить систему удаленного управления по радиоканалу и запускать неразрушающий контроль объектов методом радиографии с расстояния до 200 метров.
Производитель разработал удобные приспособления для проведения неразрушающего рентгенографического контроля:
– штатив для моноблока с магнитными опорами;

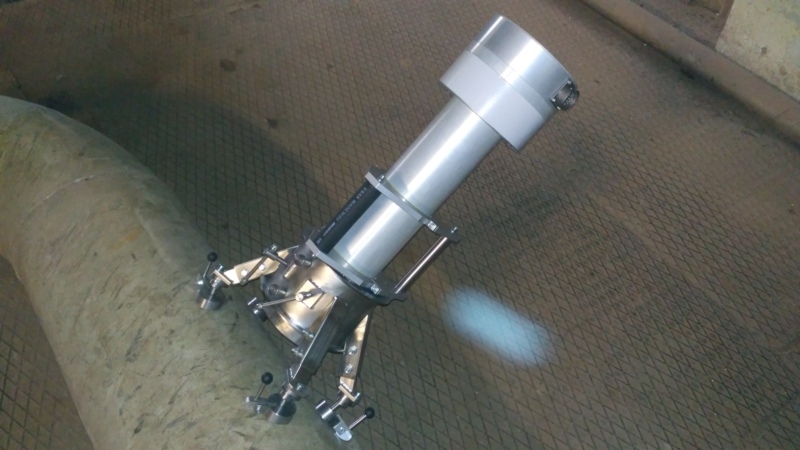

– магнитное крепление типа «ПАУК»;
– цепное и ременное крепление.
Наши менеджеры помогут вам подобрать нужное приспособление в зависимости от ваших задач.
Систему радиоуправления, штатив и другие устройства крепления вы можете заказать отдельно в дополнение к базовому комплекту поставки у наших менеджеров.

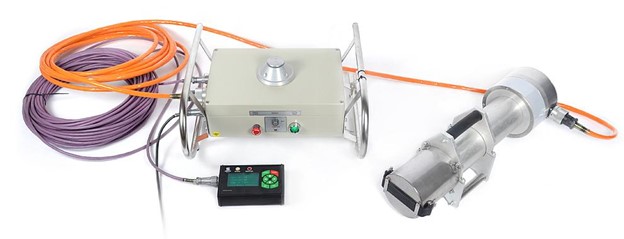

РПД-250 ИС ИГЛА поставляется в транспортных кейсах для моноблока и БПУ и комплектом эксплуатационной документации.
Общий вес базового комплекта прибора РПД-250 ИС ИГЛА, включая кабели и тару для транспортировки, не превышает 26 кг, вес блока излучателя – 8,4 кг, вес свинцового защитного кожуха – 2,2 кг.
Профессионалы в области дефектоскопии выбирают аппарат РПД-250 ИС ИГЛА, потому что он легкий, компактный, надежный, удобный для переноски, мощный, производительный, имеет большой и гибкий диапазон настроек, а значит, подходит для широкого круга задач по дефектоскопии в полевых, цеховых и лабораторных условиях.
Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
