Подробное описание рентгеновского аппарата SITE-X CP300D
CP300D – мощный рентгеновский генератор постоянного напряжения, предназначенный для промышленного и лабораторного неразрушающего контроля сварных соединений трубопроводов, и других конструкций и изделий из металлов и сплавов на больших толщинах.

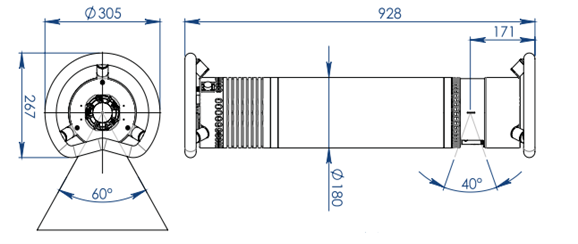

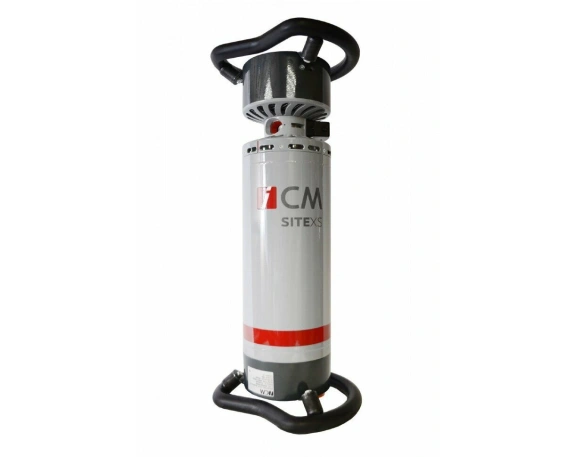

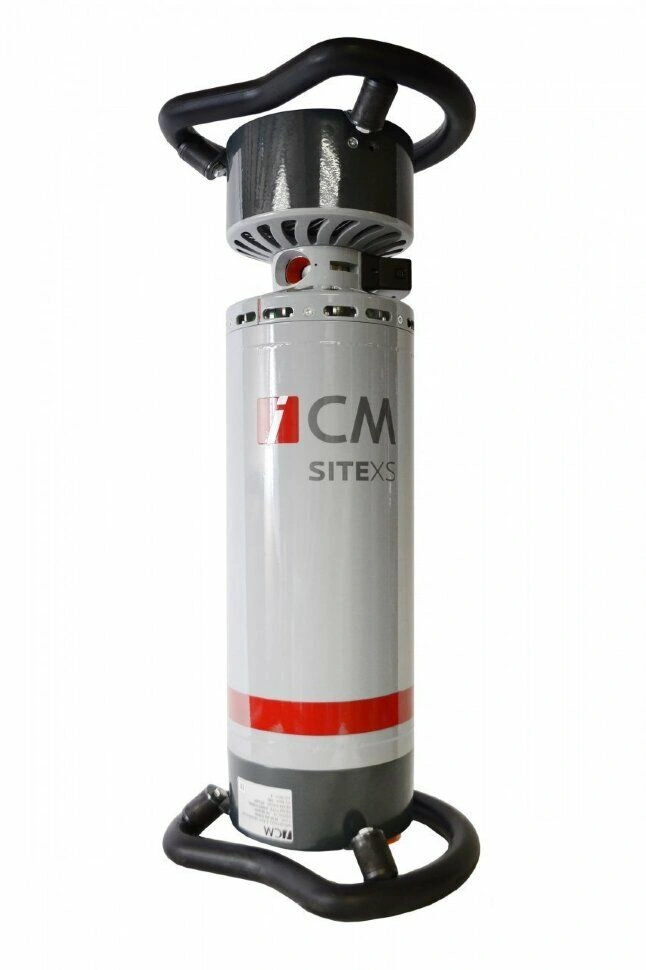

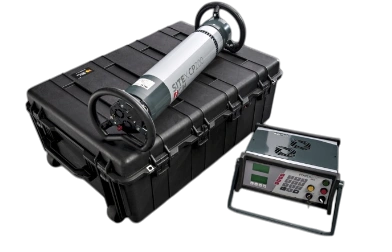

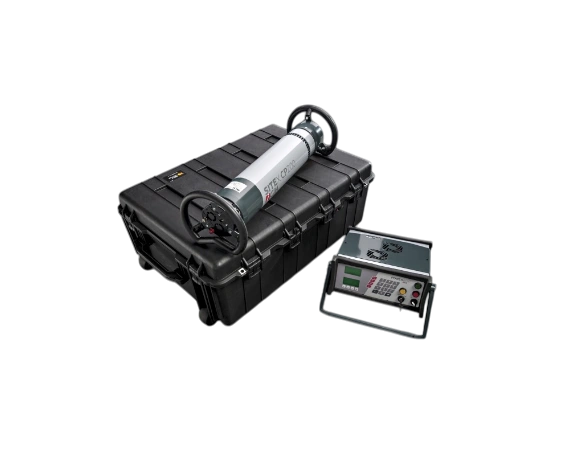

Рентгеновский блок SITE-X CP300D выполнен на основе стеклянной трубки с размером фокусного пятна 3х3 мм (по стандарту EN12543). Трубка формирует направленный пучок рентгеновского излучения эллиптической формы с углом раствора – 60°×40°. Изоляция внутри рентгеновского блока – элегаз.
Широкие диапазоны регулировки тока трубки (от 1 до 10 мА с шагом 0,1 мА) и постоянного напряжения на катоде (от 20 до 300 кВ с шагом 1 кВ) позволяют подобрать оптимальный режим работы прибора рентгенографического контроля SITE-X CP300D, при котором будет высоким качество снимков при минимальном времени экспозиции.
Наибольшая мощность на аноде трубки составляет 900 Вт, соответственно, величина тока при максимальном значении напряжения составит 3 мА.

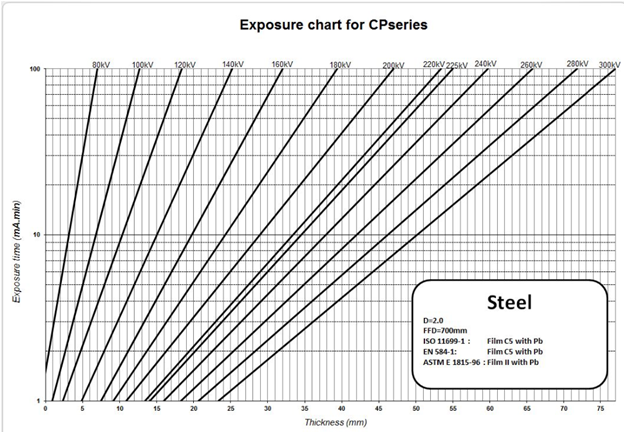

SITE-X CP300D может просветить до 66 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка производилась на рентгеновскую пленку, оптическая плотность снимка – 2,0).

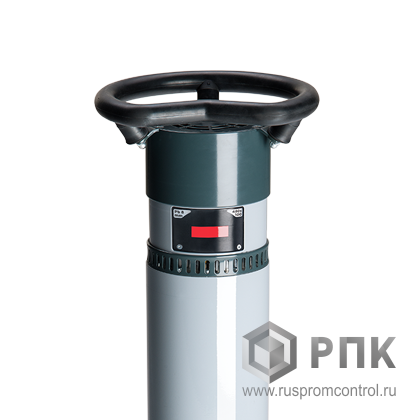

Рентгеновский блок с двух сторон оборудован защитными кольцами. Они имеют V-образный изгиб, который позволяет надежно зафиксировать прибор при проведении радиографического контроля, а также служат ручками для переноски.

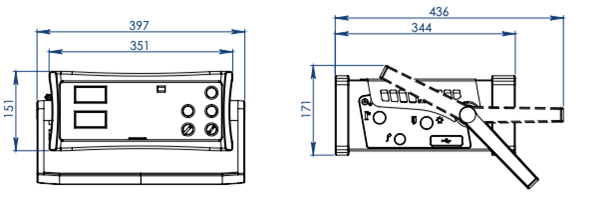

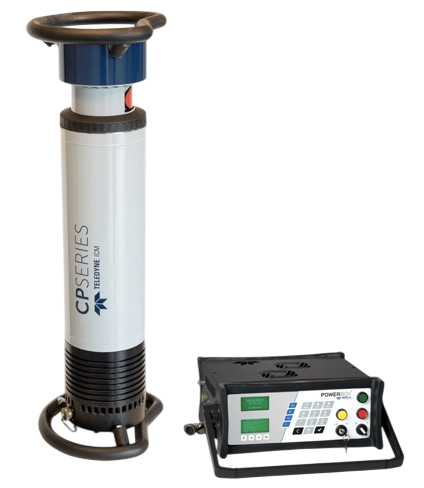

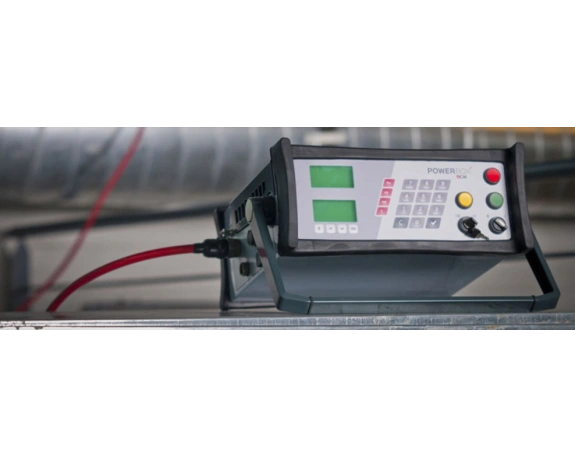

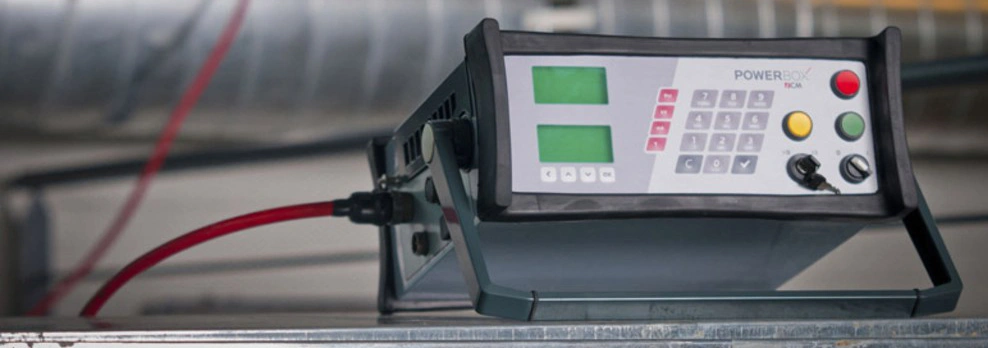

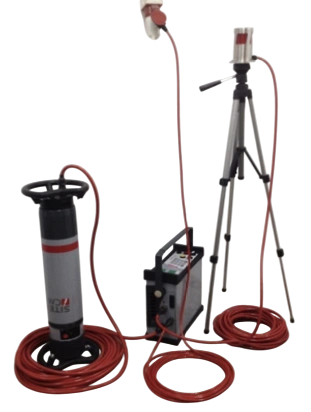

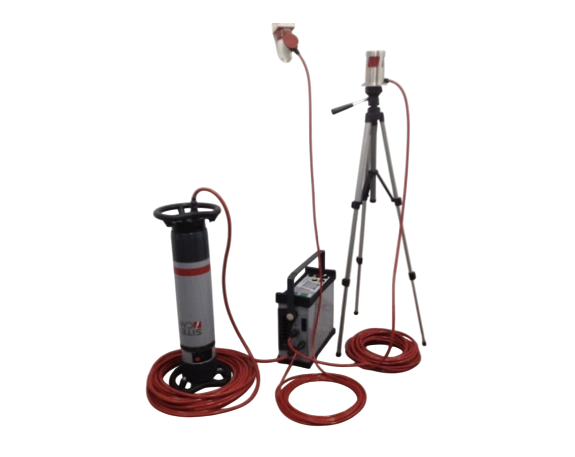

Питание рентгеновского блока и управление настройками экспозиции осуществляется через блок питания и управления (БПУ) POWERBOX.
С БПУ вводятся настройки экспозиции, запускается предварительный прогрев с выбором его длительности от 3 до 99 секунд. Также в БПУ есть опция автоматической тренировки трубки и возможность подключения ПК для удаленного контроля, импорта/экспорта информации или обновления ПО.
POWERBOX подходит ко всем аппаратам серии СР, он автоматически определяет, какой генератор к нему подключен, по каждому прибору в нем хранится информация (серийный номер, модель, список измерений, данные о неисправностях), поэтому при замене одного генератора на другой не нужно заново вводить все настройки и проводить калибровку вновь подключенного моноблока.
POWERBOX не только хранит список неисправностей, но и сам проводит диагностику подключенного прибора, что облегчает обслуживание и ремонт генератора в полевых условиях, когда для устранения неполадки или на замену отправляется только неисправная деталь, на не весь аппарат целиком.
БПУ контролирует входные параметры тока и напряжения, настройки экспозиции, установленный режим на моноблоке и, в случае несоответствия рабочим параметрам, блокирует запуск рентгенографического контроля, сигнализируя об ошибке дефектоскописту.
Опционально в функционал POWERBOX можно добавить возможность расчета времени экспозиции, исходя из параметров контролируемого объекта. Для уточнения заказа обращайтесь к нашим менеджерам.
Ручка POWERBOX может использоваться как для переноски блока, так и для его установки на разных поверхностях при проведении радиографического контроля.
POWERBOX снабжен функцией «Постоянная мощность» (Constant Power – CP): при изменении напряжения на катоде блок управления автоматически регулирует ток трубки, чтобы мощность выходного излучения оставалась постоянной, и соответственно, время экспозиции было минимальным для выбранного режима съемки (коэффициент стабильности ± < 0,5%).
БПУ может быть подключен к электропитанию:
– от однофазной сети переменного тока с широким диапазоном напряжения – 90-264 В и частоты – 45-66 Гц (в том числе от генератора). Рекомендуемая минимальная мощность электрогенератора – 2 кВА.
– от автономного источника питания 12/24 В (автомобильный аккумулятор, ИАП 24В) через преобразователь напряжения.
При напряжении переменного тока 230В потребляемый прибором ток – 6А. При напряжении постоянного тока 24В потребляемый прибором ток будет составлять около 60А.
Диапазон рабочих температур рентгеновского генератора SITE-X CP300D – от -30 ºС до + 60ºС.
Преимущества рентгеновского аппарата SITE-X CP300D:
– Небольшой вес излучающего блока для аппарата такой мощности – 23 кг.
В генераторе используется анод в виде стержня, при этом фокус выходит за пределы изолированной элегазом высоковольтной части. Такая конструкция позволяет использовать меньше свинца для генерации эффективной дозы радиационного излучения, также сам элегаз – легкая изолирующая среда. Эти конструктивные особенности позволили производителю снизить вес рентгеновского блока. Это особенно актуально при работе в полевых условиях.
– Встроенный коллиматор позволяет переключать режимы работы прибора, вращая пластину по принципу «карусели» и меняя параметры выходного пучка излучения.
