Рентгеновский аппарат SITE-X CP225D

Рентгеновский аппарат SITE-X CP225D превью 1
Рентгеновский аппарат SITE-X CP225D превью 2
Рентгеновский аппарат SITE-X CP225D превью 3
Рентгеновский аппарат SITE-X CP225D превью 4
Рентгеновский аппарат SITE-X CP225D превью 5
Гарантия: 1 год
CP225D - легкий и компактный рентгеновский генератор из серии CP SITE-X. Он предназначен для промышленного и лабораторного неразрушающего контроля сварных швов трубопроводов и других конструкций и изделий из металла. Незначительно отличаясь по весу и габаритам от самого легкого генератора CP160D из CP-линейки, благодаря более высокой мощности, он может просветить объекты большей толщины, а потому является более универсальным.

в наличии

Бесплатная презентация на объекте клиента
Лучшие цены

CP225D - самый легкий и компактный рентгеновский генератор из серии CP SITE-X. Он предназначен для промышленного и лабораторного неразрушающего контроля сварных швов трубопроводов и других конструкций и изделий из металла, а также легких сплавов, таких как алюминий, магний, или материалов на основе волокон, таких как стекло и углерод.

Рентгеновский блок SITE-X CP160D выполнен на основе   трубки, размер фокусного пятна которой составляет 3х3 мм (по стандарту EN12543) Трубка формирует направленный пучок рентгеновского излучения эллиптической формы с углом раствора – 40°×60°. Изоляция внутри рентгеновского блока – элегаз.

Широкие диапазоны регулировки тока трубки (от 1 до 10 мА с шагом в 0,1 мА) и постоянного напряжения на катоде (от 10 до 160 кВ с шагом в 1 кВ) позволяют подобрать оптимальный режим работы прибора рентгенографического контроля SITE-X CP225D, при котором будет высоким качество снимков при минимальном времени экспозиции.

Наибольшая мощность на аноде трубки составляет 900 Вт, соответственно, величина тока при максимальном значении напряжения составит 5,6 мА.

SITE-X CP225D может просветить до 29 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка производилась на рентгеновскую пленку, оптическая плотность снимка – 2,0).

В качестве фиксирующего материала могут быть использованы рентгеновские пленки, фиксирующие пластины или цифровые детекторы.

Рентгеновский блок с двух сторон оборудован защитными кольцами. Они имеют V-образный изгиб, который позволяет  прибор при проведении радиографического контроля, а также служат ручками для переноски.

Питание рентгеновского блока и управление настройками экспозиции осуществляется через блок питания и управления (БПУ) POWERBOX.

С БПУ вводятся настройки экспозиции, запускается предварительный прогрев с выбором его длительности от 3 до 99 секунд. Также в БПУ есть опция автоматической тренировки трубки и возможность подключения ПК для удаленного контроля, импорта/экспорта информации или обновления ПО.

POWERBOX подходит ко всем аппаратам серии СР, он автоматически определяет, какой генератор к нему подключен, по каждому прибору в нем хранится информация (серийный номер, модель, список измерений, данные о неисправностях), поэтому при замене одного генератора на другой не нужно заново вводить все настройки и проводить калибровку вновь подключенного моноблока.

POWERBOX не только хранит список неисправностей, но и сам проводит диагностику подключенного прибора, что облегчает обслуживание и ремонт генератора в полевых условиях, когда для устранения неполадки или на замену отправляется только вышедшая из строя деталь, а не весь аппарат целиком.

БПУ контролирует входные параметры тока и напряжения, настройки экспозиции, установленный режим на моноблоке и, в случае несоответствия рабочим параметрам, блокирует запуск рентгенографического контроля, сигнализируя об ошибке дефектоскописту.

Опционально в функционал POWERBOX можно добавить возможность расчета времени экспозиции, исходя из параметров контролируемого объекта. Для уточнения заказа обращайтесь к нашим менеджерам.

Ручка POWERBOX может использоваться как для переноски блока, так и для его установки на разных поверхностях при проведении радиографического контроля.

POWERBOX снабжен функцией «Постоянная мощность» (Constant Power – CP): при изменении напряжения на катоде блок управления автоматически регулирует ток трубки, чтобы мощность выходного излучения оставалась постоянной, и соответственно, время экспозиции было минимальным для выбранного режима съемки (коэффициент стабильности ± < 0,5%).

 БПУ может быть подключен к электропитанию:

– от однофазной сети переменного тока с широким диапазоном напряжения – 90-264 В и частоты – 45-66 Гц (в том числе от генератора). Рекомендуемая минимальная мощность электрогенератора – 2 кВА.

– от автономного источника питания 12/24 В (автомобильный аккумулятор,  ) через  .

 При напряжении переменного тока 230В потребляемый прибором ток – 6А. При напряжении постоянного тока 24В потребляемый прибором ток будет составлять около 60А.

 Диапазон рабочих температур рентгеновского генератора SITE-X CP225D – от -30 ºС до + 60ºС.



Преимущества рентгеновского аппарата SITE-X CP225D

– Небольшой вес излучающего блока – 11,9 кг без защитных колец.

В генераторе используется анод в виде стержня, при этом фокус выходит за пределы изолированной элегазом высоковольтной части. Такая конструкция позволяет использовать меньше свинца для генерации эффективной дозы радиационного излучения, также сам элегаз – легкая изолирующая среда. Эти конструктивные особенности позволили производителю снизить вес рентгеновского блока, что особенно актуально при работе в полевых условиях.

– Встроенный коллиматор позволяет переключать режимы работы прибора, вращая пластину по принципу «карусели» и меняя параметры выходного пучка излучения.

Варианты «карусели»:



Свинцовый защитный экран толщиной 8 мм. Экранирует прибор, чтобы не было внешнего излучения при проведении тренировки трубки. Этот вариант легче и удобнее внешнего исполнения экрана, применяемого в аппаратах других производителей.





Лазерная указка. Применяется для точного направления излучения в центр области рентгенографического контроля. В этом режиме рентгеновский генератор испускает тонкий красный луч. Указка включается/выключается нажатием кнопки включения более 1 секунды, а также автоматически выключается через 20 секунд работы.





Полное раскрытие окна с применением алюминиевого фильтра 3 мм толщиной. В этом режиме прибор излучает направленный пучок рентгеновских волн с углом выхода 60°×40° и может использоваться для широкого круга задач по неразрушающему контролю.







Полное раскрытие окна с применением бериллиевого фильтра 0,8 мм толщиной. В этом режиме прибор излучает направленный пучок рентгеновских волн с углом выхода 60°×40°, но, поскольку отсутствует алюминиевый фильтр, съемка проводится только при напряжении на катоде не более 50 кВ. Может применяться для радиографического контроля легких сплавов, таких как алюминиевые или композитные.







Диафрагма. Данный фильтр используется для корректировки геометрии излучения под конкретные измерения, чтобы снизить влияние рассеянных рентгеновских лучей на фиксирующий изображение материал. По умолчанию производитель комплектует SITE-X CP225D диафрагмой под пленку 480×100 мм для фокусного расстояния 700 мм, но есть возможность сделать диафрагму под ваши индивидуальные параметры (сообщите об этом нашим менеджерам при заказе).





При переключении режимов контроллер рентгеновского генератора автоматически определяет позицию «карусели» и передает данные на БПУ. При несоответствии выбранного режима на излучателе и введенных настроек работы прибора на БПУ, например, если при работе с бериллиевым окном дефектоскопист установил напряжение более 50 кВ, БПУ выдаст сигнал ошибки. Также контроллер отслеживает ошибку, когда пластина «карусели» повернулась не до конца и заняла промежуточное положение между режимами.

Кроме этого, встроенный коллиматор заменяет несколько вспомогательных устройств, таких, как хомуты с заглушкой или диафрагмой и центратор, что уменьшает общий вес набора для проведения неразрушающего контроля: рентгеновского аппарата и аксессуаров к нему.

 – БПУ POWERBOX универсален для всех рентгеновских аппаратов SITE-X серии CP.

 – Излучающий блок SITE-X CP225D оборудован мощной системой вентиляции для принудительного воздушного охлаждения анода и блока преобразования электроэнергии. Аппарат способен поддерживать 100% цикл работы при температуре 30 ºС.

 – Моноблок и БПУ выполнены в пыле- и влагозащитном корпусе (класс защиты IP65), что позволяет использовать его для неразрушающего контроля объектов в любых погодных условиях.

 – Для линейки аппаратов ICM SITE-X CP производителем разработан ряд дополнительных аксессуаров, таких как штативы, крепление на трубы, разные варианты сигнальных ламп, штатив для сигнальных ламп, преобразователь тока питания из постоянного в переменный, усиленный соединительный кабель, а также алюминиевый и пластиковый кейсы для транспортировки расширенного комплекта. Эти приспособления делают эксплуатацию рентгеновского аппарата эффективной и   Подобрать и заказать дополнительный аксессуар вы можете, обратившись к нашим менеджерам.

 Портативный рентгеновский генератор SITE-X CP225D – это высококачественный «умный» прибор с широким диапазоном настроек, который подходит для работы в отраслях с повышенными требованиями к качеству радиографического контроля и там, где применяются легкие металлы и сплавы: оборонной, аэрокосмической, авиационной. При этом разработчик позаботился о том, чтобы сделать работу дефектоскописта удобной, а производительность, то есть количество снимков за смену, максимальной.

Помните, что залог долгой бесперебойной работы любого аппарата рентгенографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной   универсальные рекомендации по эксплуатации, актуальные для всех устройств.


Заказать звонок
Бренд
Teledyne ICM

Излучающий блок SITE-X CP225D

1.

Геометрия излучения

направленная

2.

Электропитание:

от однофазной сети переменного тока

Напряжение, В

Частота, Гц



от автономного источника питания через преобразователь энергии

Напряжение, В







от 90 до 264;

от 45 до 66.







12/24

3.

Тип выходного напряжения

постоянного потенциала

4.

Диапазон выходного напряжения (с шагом 1 кВ), кВ

10 – 160

5.

Диапазон тока трубки (с шагом 0,1 мА), мА

1 – 10

6.

Ток трубки при полной мощности, мА

5,6

7.

Максимальная мощность на аноде, Вт

900

8.

Стабильность напряжения (кВ) и тока (мА)

± < 0,5%

9.

Максимальный полезный угол излучения (эллиптический), градусы

60°×40°

10.

Размер оптического фокального пятна (EN12543), мм

3.0 (EN 12543)/~1.5 (IEC 336)

11.

Собственная фильтрация (Ве), мм

0,8

12.

Рабочий цикл при температуре окружающей среды 30 °С

100%

13.

Максимальная толщина проникновения по стали (FFD=700 мм, D7+pb, D=2, T=10 мин), мм

29

14.

Доза утечки на расстоянии 1 м на полной мощности, мЗв/ч

< 2,0

15.

Давление изоляции SF6 при +20 °С, бар

5,5

16.

Напряжение питания охлаждающего вентилятора (постоянный ток), В

48

17.

Потребление сети при 230 В переменного тока, А

6

18.

Измерительная схема микроконтроллера высокого напряжения (кВ и мА)

есть

19.

Часы реального времени для полного автоматического прогрева

есть

20.

Безотказная красная лампа-индикатор

есть

21.

Уровень пыле- и влагозащиты

IP65

22.

Диапазон рабочих температур, °С

от -30 до +60

23.

Диапазон температур хранения, °С

от -40 до +70

24.

Встроенная карусель с 5 выходами:

1.     свинцовый затвор,

2.     лазерный целеуказатель,

3.     бериллиевое окно 0,8 мм,

4.     алюминиевый фильтр 3 мм,

5.     диафрагма 10×48 см.

25.

Стандартная длина соединительного кабеля, м

 20

26.

Максимальная длина соединительного кабеля, м

100 (5×20)

27.

Тип соединителя

MIL-DTL 26482, метал. круглый

28.

Положение розетки

осевое или радиальное, переключаемое пользователем

29.

Защитные кольца/рукоятки, шт.

2

30.

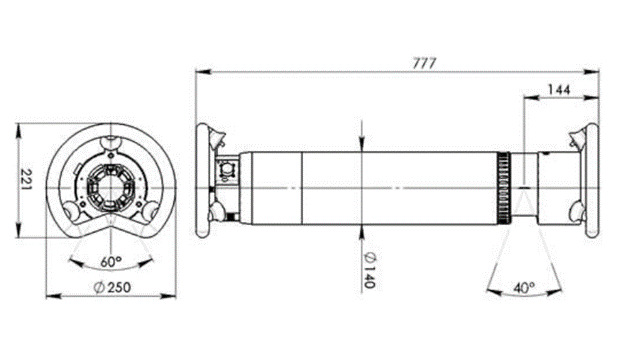

Габаритные размеры, мм

Ø 140×695

31.

Масса без защитных колец, кг

11,9



Универсальный для серии CP блок управления POWERBOX

1.

Диапазон установки времени экспозиции с шагом 1 сек

1 сек – 99 мин 59 сек

2.

Режим постоянной мощности

есть

3.

Регулируемое время предварительного нагрева, сек

5 – 255

4.

Контрольные световые индикаторы (питание вкл, рентген вкл, безопасность), шт.

3

5.

Независимые кнопки СТАРТ и СТОП

есть

6.

Двухпозиционный поворотный переключатель с ключом безопасности

рентген ВКЛ / рентген ВЫКЛ

7.

Двухпозиционный главный поворотный переключатель

включение / выключение питания

8.

Индикация точного положения карусельной системы

есть

9.

Вакуумные флуоресцентные дисплеи высокой яркости (VFD) по 64×128 пикселей каждый, шт.

2

10.

Алфавитно-цифровая клавиатура из полиэстера с сенсорным управлением и звуковым эффектом

есть

11.

Автоматический предварительный нагрев

есть

12.

Калькулятор времени экспозиции

опционально

13.

Программируемая блокировка безопасности

3 варианта

14.

Количество языков меню, включая русский

19

15.

Возможности для мониторинга и обновления программного обеспечения

USB-интерфейс

16.

Тип источника питания

сеть, электрогенератор, аккумулятор

17.

Диапазон напряжения питания переменного тока, В

от 90 до 264

18.

Диапазон частот питающей сети, Гц

от 45 до 66

19.

Входной коэффициент мощности на максимальном режиме, %

99

20.

Входной ток при полной мощности, 230 В переменного тока, А

6.0

21.

Диапазон рабочих температур, °С

от -30 до +55

22.

Диапазон температур хранения, °С

от -40 до +70

23.

Класс защиты

IP65

24.

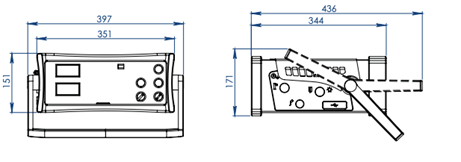

Габариты без ручки, мм

351×151×344

25.

Масса, кг

7,9

Базовая комплектация поставки рентгеновского генератора SITE-X CP225D

1.

Рентгеновский блок, шт.

1

2.

Блок управления и питания POWERBOX, шт.

1

3.

Соединительный кабель (20 м), шт.

1

4.

Силовой кабель (10 м), шт.

1

5.

Сумка для кабелей, шт.

1

6.

Транспортный контейнер, шт.

1

7.

Комплект эксплуатационной документации, шт.

1

8.

Паспорт прибора, шт.

1



Дополнительная комплектация поставки рентгеновского генератора SITE-X CP225D

1.

Диафрагмы по индивидуальным параметрам заказчика

2.

Соединительный кабель с усиленными разъемами

3.

Ременное крепление на трубы типа «слайдер»

4.

Штатив с телескопическими ножками из алюминия

5.

Штатив с телескопическими ножками из углеродного волокна

6.

Преобразователь тока из постоянного (12/24В) в переменный (230В/50 Гц)

7.

Сигнальная лампа в металлическом корпусе + соединительный кабель 20 м

8.

Аудиовизуальная сигнализация + соединительный кабель 20 м.

9.

Алюминиевый штатив для сигнальной лампы и аудиовизуальной сигнализации

10.

Транспортировочный пластиковый кейс PELICASE с ручками и колесами

11.

Транспортировочный алюминиевый кейс ALUCASE



1.

Диафрагмы по индивидуальным параметрам заказчика.

2.

Соединительный кабель с усиленными разъемами:

●         Прочный кожух для амортизации соединения и снижения нагрузки на внутренние жилы кабеля.

●         Пружина 20 см на разъеме подключения кабеля к моноблоку для предотвращения заломов кабеля при контроле в сложных полевых условиях.

3.

Ременное крепление на трубы типа «слайдер»

4.

Штатив с телескопическими ножками.

Из алюминия:

●         длина в сложенном виде 105 см;

●         высота от 44 до 267 см;

●         масса 7,9 кг.

Из углеродного волокна:

●         длина в сложенном виде 62 см;

●         высота регулируется от 22 до 157 см;

●         масса 2,8 кг.

5.

Преобразователь тока из постоянного (12/24В) в переменный (230В/50 Гц) для подключения генератора и блока управления от портативного аккумулятора, в том числе и автомобильного.

●         Мощность – 1500 Вт.

●         Габариты 420×220×88 мм.

●         Масса 7 кг.

6.

Сигнальная лампа в металлическом корпусе + соединительный кабель 20 м.

●         В основании лампы имеется резьба стандарта 1/4-20UNC, что позволяет устанавливать её на штатив-треногу либо на магнитную опору.

●         Габариты 110×140 мм.

●         Масса 3,1 кг.

7.

Аудиовизуальная сигнализация + соединительный кабель 20 м.

●         Громкость – 100 дБ.

●         3 цвета лампы: красный, зеленый и оранжевый.

●         Режим работы настраивается с блока управления POWERBOX.

●         Основание имеет резьбу стандарта 1/4-20UNC для установки сигнализации на штатив-треногу либо на магнитную опору.

●         Габариты 308×110 мм.

●         Масса 3,9 кг.

8.

Алюминиевый штатив для сигнальной лампы и аудиовизуальной сигнализации.

●         Высота – от 54,5 до 141,5 см.

●         Длина в сложенном виде – 56 см.

●         Масса 0,91 кг.

9.

Транспортировочный пластиковый кейс PELICASE с ручками и колесами.

●         Вмещает один генератор CP, один пульт POWERBOX, кабель питания длиной 20 метров и соединительный кабель длиной 10 метров, а также одно аудиовизуальное сигнальное устройство со штативом.

●         Габариты 950×690×395 мм.

●         Масса 17,7 кг(пустой) / 50,2 кг(заполненный).

10.

Транспортировочный алюминиевый кейс ALUCASE

●         Корпус разделён на индивидуальные отсеки, предназначенные для размещения одного генератора CP, одного блока управления POWERBOX, кабеля питания длиной 20 метров, соединительного кабеля длиной 10 метров, одного штатива для генератора и одного аудиовизуального сигнального устройства со штативом.

●         Масса: 22 кг (пустой) / 65,5 кг (заполненный).

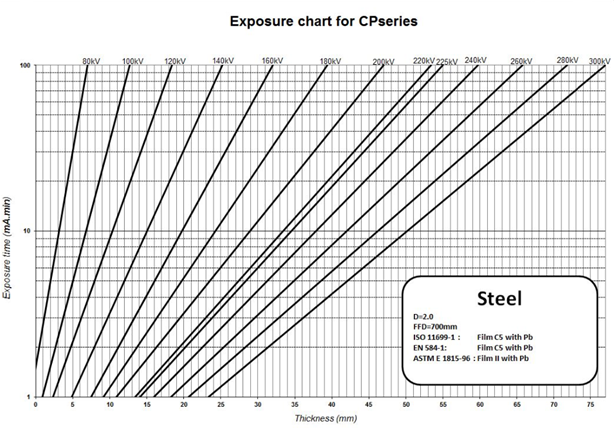

Диаграмма экспозиции направленного аппарата рентгенографического контроля SITE-X CP160D
