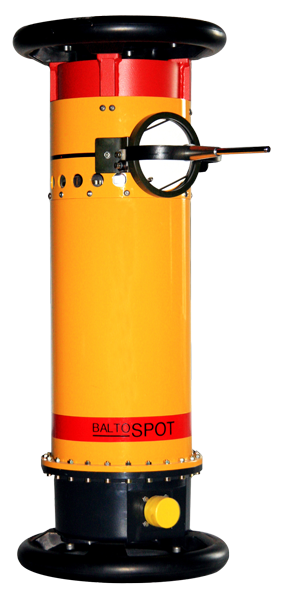

Полупериодный направленный рентгеновский генератор с боковым выходом излучения BALTOSPOT CERAM235 предназначен для проведения радиографического контроля сварных соединений трубопроводов, резервуаров, емкостей и других изделий из металлов и сплавов в цеховых, лабораторных и полевых условиях.
Полупериодный рентгеновский аппарат по сути является импульсным, однако для генерации излучения в нем применяется принцип термоэлектронной эмиссии, как и в аппаратах постоянного потенциала. Это усовершенствование позволяет получить на выходе стабильное излучение в течение длительного времени, а соответственно, рентгеновский снимок требуемого качества – за меньшее количество времени, чем с обычным импульсным генератором.
Таким образом, производительность неразрушающего контроля с полупериодными аппаратами выше, чем с импульсными.

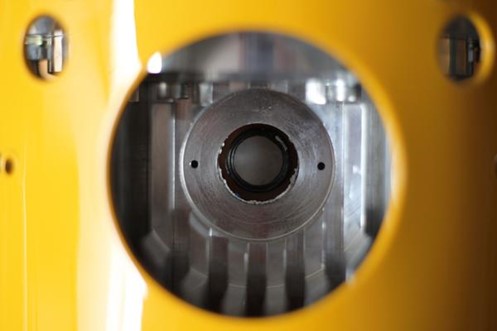

Рентгеновский блок BALTOSPOT CERAM235 выполнен на основе керамической трубки, размер фокусного пятна которой составляет Ø2х2 мм (по стандарту IEC336).

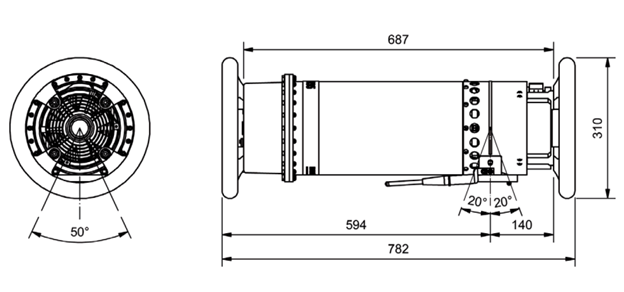

Рентгеновская трубка формирует направленный пучок излучения, перпендикулярный оси излучателя, с углом раствора – 50°×40°.
Изоляция внутри рентгеновского блока – элегаз SF6. Блок оснащен встроенным манометром, который контролирует давление элегаза в трубке и сообщает о нарушении пределов допустимого диапазона.

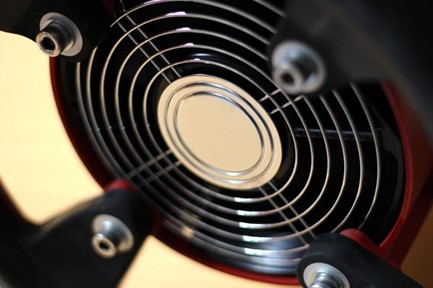

Для поддержания рабочей температуры внутри прибора производителем предусмотрено принудительное воздушное охлаждение с помощью встроенного вентилятора. Рабочие температуры окружающей среды для BALTOSPOT CERAM235 – от -25 ºС до +70 ºС.
Специальный датчик фиксирует температуру излучающей трубки и при достижении +70ºС автоматически отключает прибор, защищая его от перегрева.
Ток на аноде трубки регулируется в диапазоне от 0,1 до 5 мА с шагом в 0,1 мА, а напряжение на катоде – от 70 до 235 кВ с шагом в 1 кВ, при этом максимальная рассеиваемая мощность на аноде составляет 1175 Вт. Для данного аппарата можно выставить одновременно максимальные значения тока и напряжения на трубке.
Возможность точной и гибкой настройки параметров излучения позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
BALTOSPOT CERAM235 способен просветить объект толщиной до 43 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 2).
В качестве фиксирующего материала для данного генератора можно использовать рентгеновские пленки, запоминающие пластины или цифровые детекторы.
Рентгеновский блок с двух сторон оборудован съемными защитными кольцами. Они легко демонтируются при необходимости. Вес излучателя без защитных колец – 27 кг.

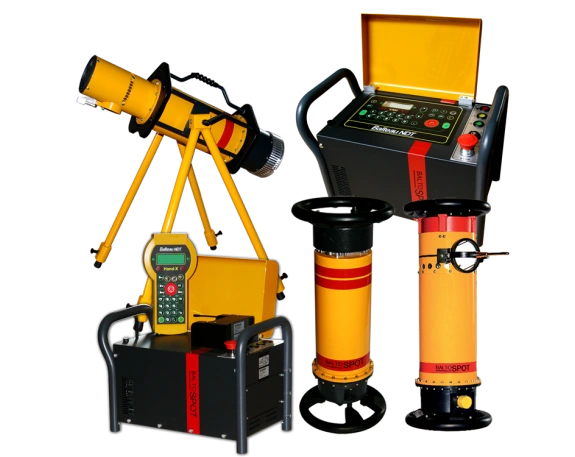

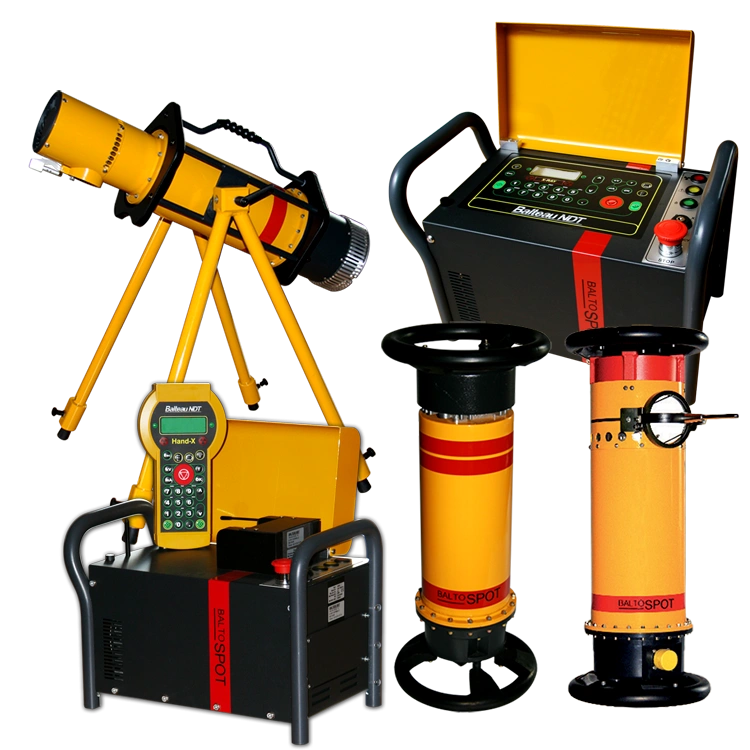

Для BALTOSPOT CERAM235 производителем предусмотрено два варианта системы питания и управления:
– блок питания и управления CF2000 (поставляется в базовом комплекте);

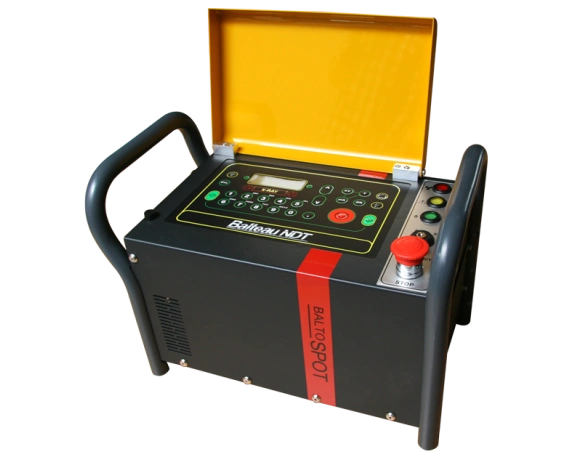

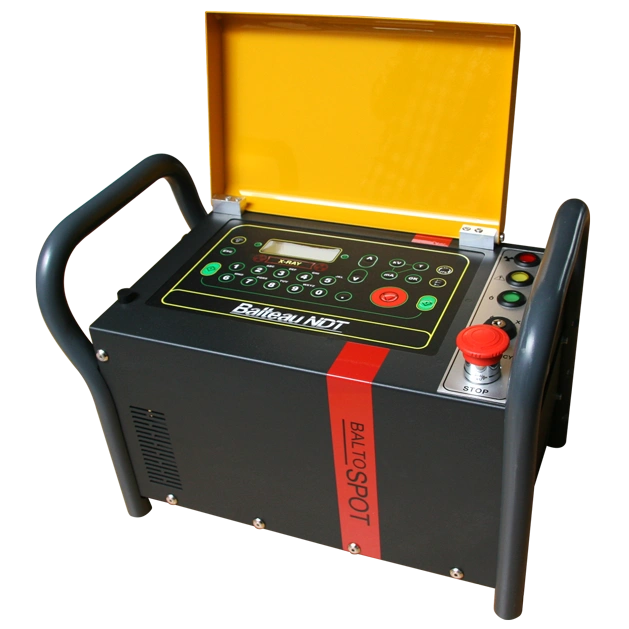

В ударопрочном металлическом корпусе с водонепроницаемым дисплеем и защитной крышкой CF2000 расположены многофункциональный микропроцессор и блок преобразования энергии. Вес CF2000 – 13 кг.
CF2000 управляет настройками экспозиции (напряжение, ток и время излучения – от 1 сек до 99 минут 59 сек с шагом в 1 секунду) и автоматической тренировки трубки (длительность – от 90 сек), хранит 100 последних снимков и данные о параметрах и настройках 100 последних измерений.
В CF2000 предусмотрен безопасный запуск экспозиции с двух кнопок.
БПУ может быть подключен к электропитанию от однофазной сети переменного тока с диапазоном напряжения – 170 – 260 В/45 – 66 Гц (в том числе от электрогенератора). Через специальный адаптер возможно подключение к сетям с напряжением в расширенном интервале – от 100 до 260 В.
CF2000 совместим любым рентгеновским аппаратом производителя Balteau из серий CERAM и GDF мощностью до 1500 В включительно.

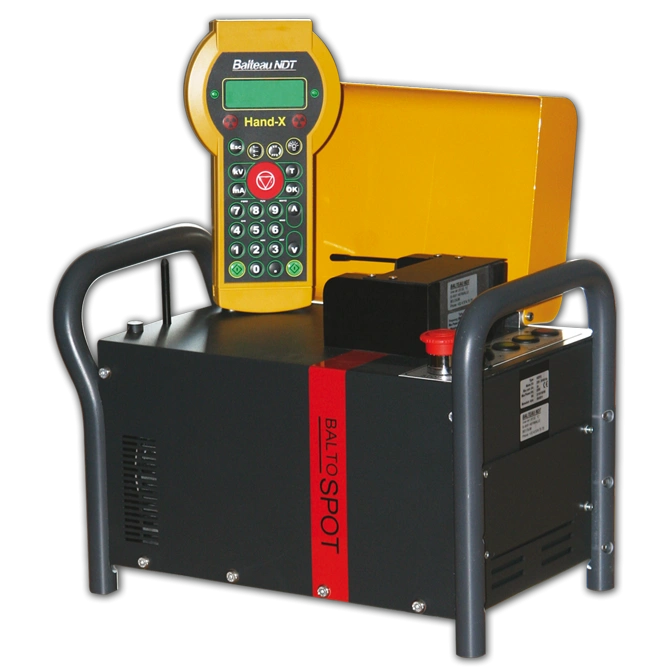

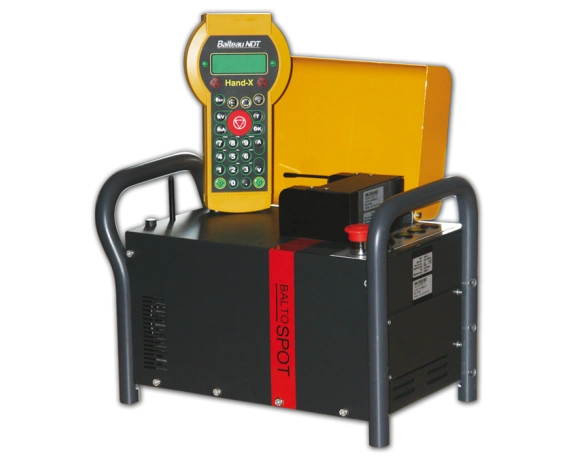

– пульт удаленного управления по радиоканалу Hand-X + блок питания HDP (поставляется опционально, для заказа обращайтесь к нашим менеджерам).
Системой управления по радиоканалу Hand-X + HDP реализованы те же функции, что и в CF2000, но с возможностью управления экспозицией с расстояния до 100 м. Это особенно удобно для радиографического контроля объектов в полевых условиях.
В пульт управления Hand-X встроен счетчик Гейгера-Мюллера, который предупреждает дефектоскописта о случайном выбросе радиации.
Hand-X работает по радиосвязи от встроенного аккумулятора 2,5 А (8 часов работы без подзарядки), в комплекте к нему идет зарядное устройство 12В.
Второй вариант управления экспозицией с помощью Hand-X – прямое. В этом случае Hand-X размещается на корпусе HDP в специально предусмотренном отсеке, радиосвязь выключается, управление идет через соединительный кабель напрямую. В этом же режиме можно зарядить аккумулятор Hand-X для последующей удаленной работы по радиоканалу, не используя отдельное зарядное устройство.
Вес пульта Hand-X – 900 грамм. Вес блока питания HDP – 12 кг.
Преимущества рентгеновского аппарата BALTOSPOT CERAM235
– Керамическая трубка, входящая в состав рентгеновского аппарата, обладает большим рабочим ресурсом (до 5000 часов непрерывного излучения), устойчивостью к мощному рентгеновскому излучению, а также к механическим ударам и другим повреждениям, по сравнению со стеклянной.
– Благодаря принудительному воздушному охлаждению генератор сохраняет 100% цикл работы в пределах рекомендуемого температурного значения – до +50 ºС.
– БПУ CF2000 и система управления по радиоканалу Hand-X + HDP универсальны для серий CERAM и GFC и автоматически определяют подключенный к ним рентгеновский блок, что очень удобно при транспортировке, когда производится неразрушающий контроль несколькими генераторами.
– BALTOSPOT CERAM235 неприхотлив в электроснабжении. Блок питания способен поддерживать постоянную величину напряжения на выходе для стабильного питания рентгеновского блока. Это позволяет подключать генератор к сетям с нестабильным напряжением, генераторам с низкой мощностью, а также к сетям с другими стандартами напряжения/частоты (в других странах). Опционально БПУ (Hand-X + HDP и CF2000) можно оборудовать адаптером 100-260 В/60Гц.

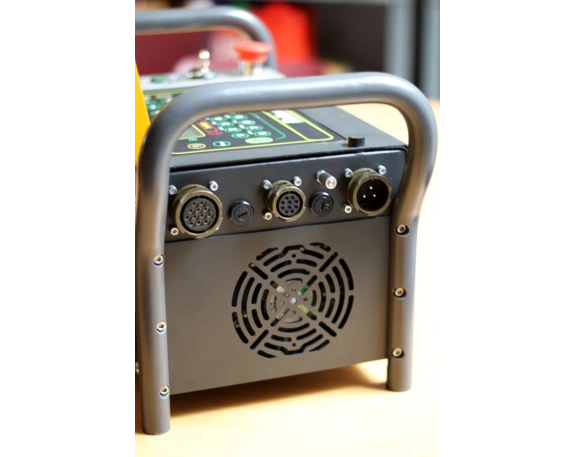

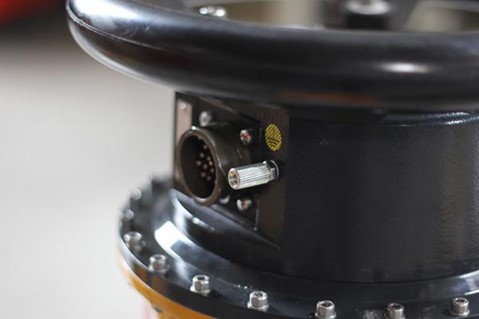

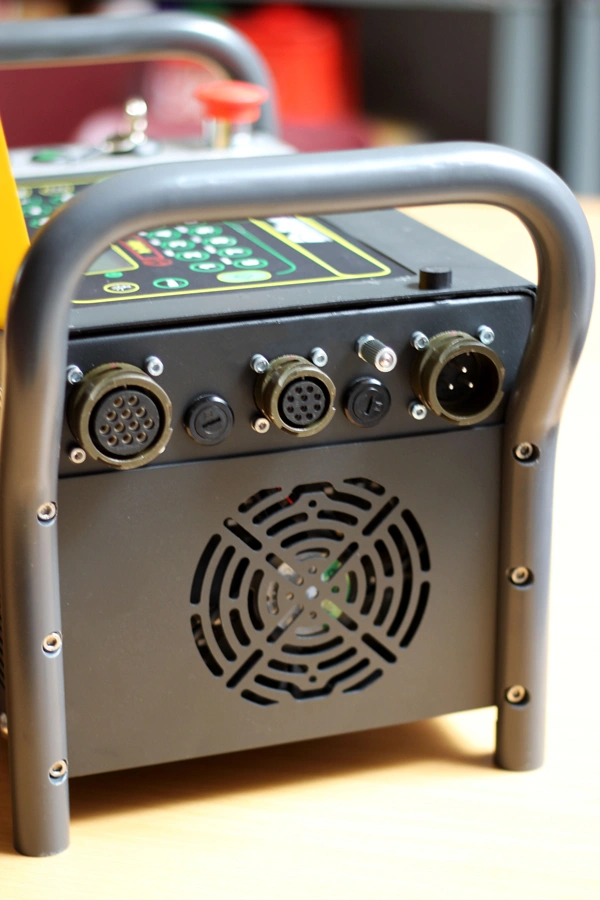

– Корпусы рентгеновского блока и модулей системы управления выполнены из легкого, прочного материала, защищены от влаги и пыли, снабжены удобными ручками для переноски, а также оборудованы прочными металлическими разъемами для подключения кабелей, производства оборонного предприятия CANON. Разъемы на блоке питания имеют независимое заземление. Благодаря этим особенностям подключение всех модулей аппарата BALTOSPOT CERAM235 – надежное, износоустойчивое и безопасное.
– Применение легких металлов в конструкции аппарата и газовой изоляции излучающей трубки, а также облегченных и укороченных соединительных кабелей, позволило производителю снизить общий вес комплекта оборудования и тем самым упростить его транспортировку и установку, что особенно актуально в полевых условиях.
– Опционально БПУ (Hand-X + HDP и CF2000) может быть оборудован интерфейсом RS232 для подключения к ПК, чтобы экспортировать данные и управлять работой рентгеновского аппарата.
В базовый комплект BALTOSPOT CERAM235 входит упаковочная тара, сумка для аксессуаров, холдер на рентгеновский блок для крепления пользовательских диафрагм, центрирующей указки и свинцовой заглушки, а также соединительный и силовой кабели.
Производителем разработан ряд дополнительных устройств, которые повышают эффективность измерений и облегчают работу дефектоскописта: специализированные диафрагмы, свинцовая заглушка, центрирующее устройство, штатив, защитный каркас с четырехножной подставкой, дозиметр (для CF2000), сигнальная лампа и рипитер для подключения нескольких ламп, удлиненный соединительный кабель (до 75 м), порт RS232 для подключения к ПК, транспортный кейс, адаптер напряжения 100 – 260 В, калькулятор экспозиции для Hand-X.
Для заказа расширенного комплекта аксессуаров обращайтесь к нашим менеджерам.
Профессионалы в области дефектоскопии выбирают аппарат рентгенографического контроля BALTOSPOT CERAM235, потому что он качественный, надежный, удобный для переноски, производительный, имеет большой и гибкий диапазон настроек, а значит, подходит для широкого круга задач по дефектоскопии в полевых, цеховых и лабораторных условиях. BALTOSPOT CERAM235 может быть востребован в нефтяной, газовой, химической, строительной, энергетической, судостроительной и других отраслях.
Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
