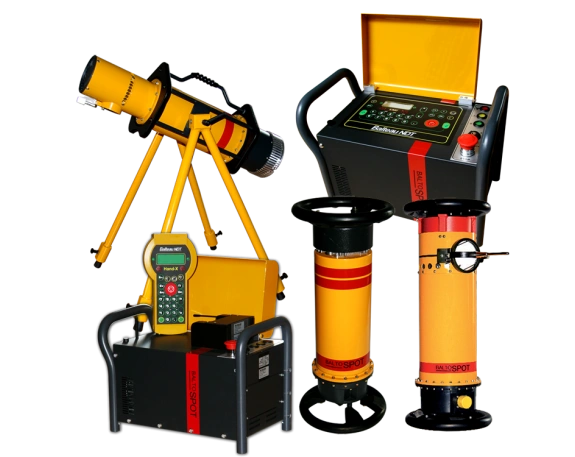

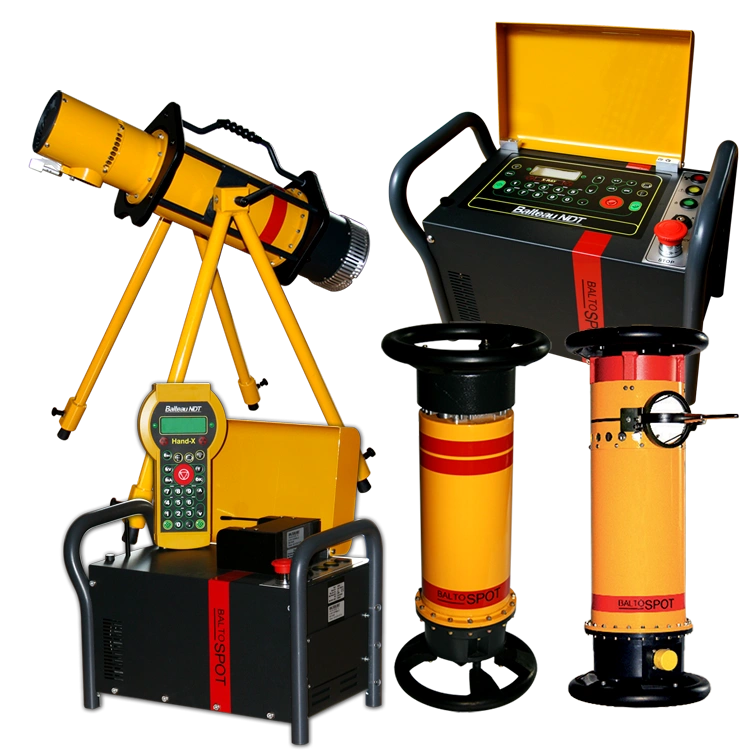

Портативный полупериодный рентгеновский генератор BALTOSPOT CERAM 35 разработан для неразрушающего контроля качества сварных соединений труб, металлических изделий и конструкций в нефтегазовой, судостроительной, химической, энергетической, железнодорожной, строительной отраслях, а также в металлургии и на производстве котлов и сосудов высокого давления.
Полупериодный рентгеновский аппарат по сути является импульсным, однако для генерации излучения в нем применяется принцип термоэлектронной эмиссии, как и в аппаратах постоянного потенциала. Это усовершенствование позволяет получить на выходе стабильное излучение в течение длительного времени, а соответственно, рентгеновский снимок требуемого качества – за меньшее количество времени, чем с обычным импульсным генератором.
Таким образом, производительность неразрушающего контроля с полупериодными аппаратами выше, чем с импульсными.
В состав рентгеновского блока BALTOSPOT CERAM 35 входит керамическая трубка с разметом фокусного пятна 2,5 × 2,5 мм (по стандарту IEC336), изолированная внутри металлического корпуса элегазом (SF6).
Рентгеновский блок оснащен встроенным манометром, который контролирует давление элегаза в трубке и сигнализирует о нарушении пределов допустимого диапазона. Номинальное давление – от 4,5 до 5 кг/см2, минимальное – 3,9 кг/см2.

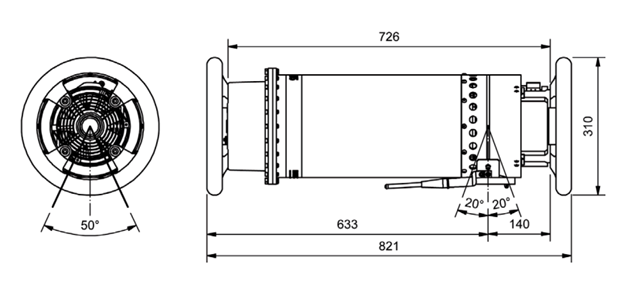

Трубка генерирует направленное излучение в диапазоне напряжения катода от 100 до 300 кВ и тока анода от 0,5 до 5 мА с углом раствора 40°х50°, направленное перпендикулярно оси рентгеновского блока.
Для проведения рентгенографического контроля на приборе можно одновременно выставить максимальные значения тока и напряжения: предельная рассеиваемая мощность на аноде трубки – 1500 Вт.
Благодаря точной и гибкой регулировке выходных параметров напряжения и тока генерации излучения, прибор можно настроить для просвечивания необходимой толщины объекта таким образом, чтобы получить снимки необходимого качества за минимальное время, а соответственно, высокую производительность неразрушающего контроля.
BALTOSPOT CERAM 35 способен просветить сталь толщиной до 58 мм (параметр измерен при следующих условиях съемки: фокусное расстояние – 700 мм, фиксация изображения на рентгеновскую пленку, оптическая плотность снимка – 2.0, время съемки – 10 мин).
Для данного аппарата в качестве фиксирующего материала могут быть использованы: рентгеновская пленка, пластины или цифровые детекторы.

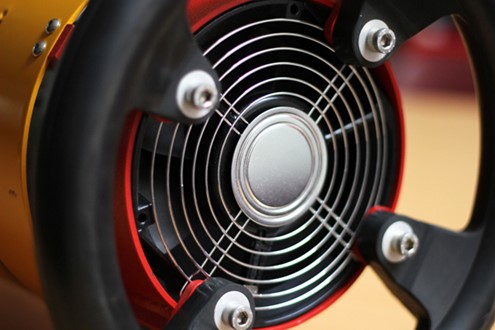

Для поддержания рабочей температуры внутри прибора производителем предусмотрено принудительное воздушное охлаждение с помощью встроенного вентилятора.
Рабочие температуры окружающей среды для BALTOSPOT CERAM35 – от -25 ºС до +70 ºС.
Специальный датчик фиксирует температуру излучающей трубки и при достижении +70ºС автоматически отключает прибор, защищая его от перегрева.
Рентгеновский блок с двух сторон оборудован съемными защитными кольцами. Они легко демонтируются при необходимости. Вес излучателя без защитных колец – 29 кг.
Настраивать и контролировать работу рентгеновского блока можно с помощью двух вариантов систем питания и управления:
– блок питания и управления CF2000 (поставляется в базовом комплекте);

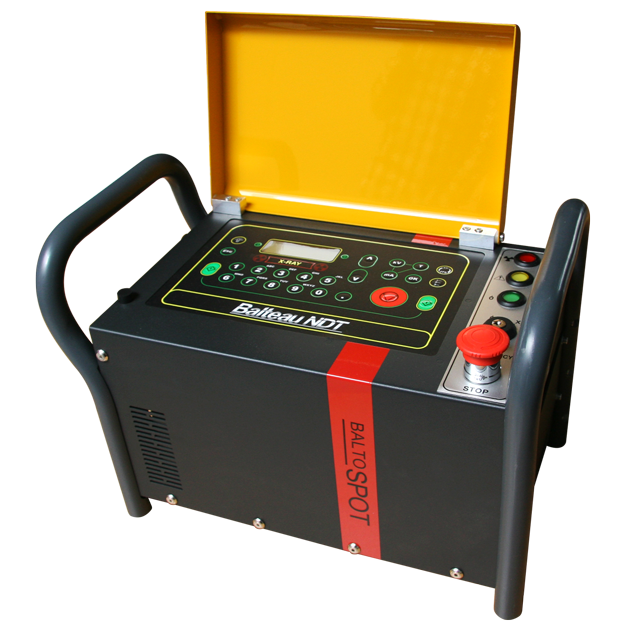

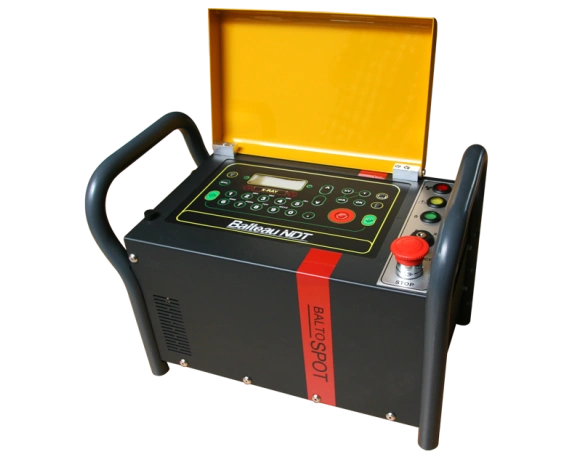

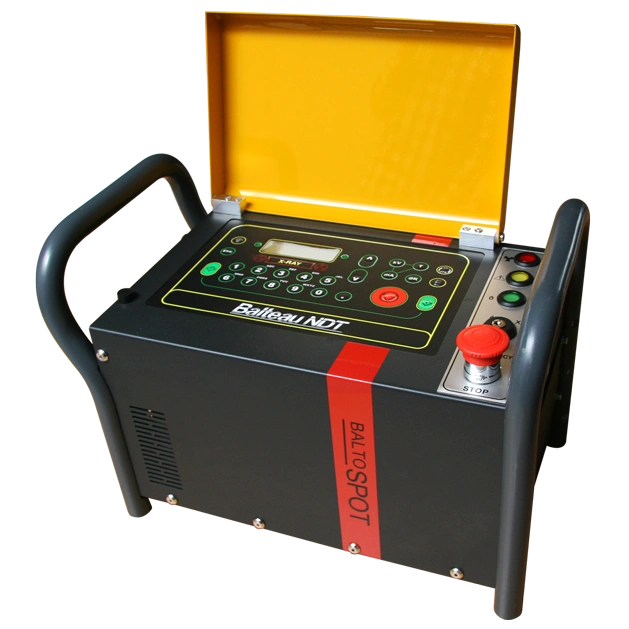

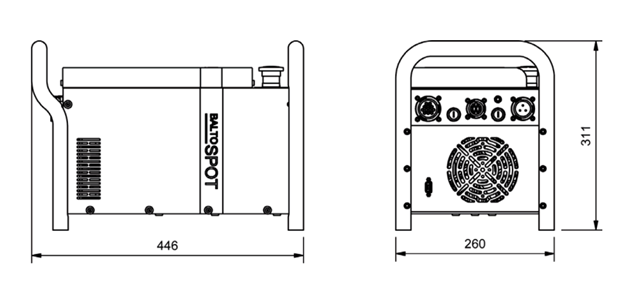

В ударопрочном металлическом корпусе с водонепроницаемым дисплеем и защитной крышкой CF2000 расположены многофункциональный микропроцессор и блок преобразования энергии. Вес CF2000 – 13 кг.
CF2000 управляет настройками экспозиции (напряжение, ток и время излучения – от 1 сек до 99 минут 59 сек с шагом в 1 секунду) и автоматической тренировки трубки (длительность – от 90 сек), хранит 100 последних снимков и данные о параметрах и настройках 100 последних измерений.

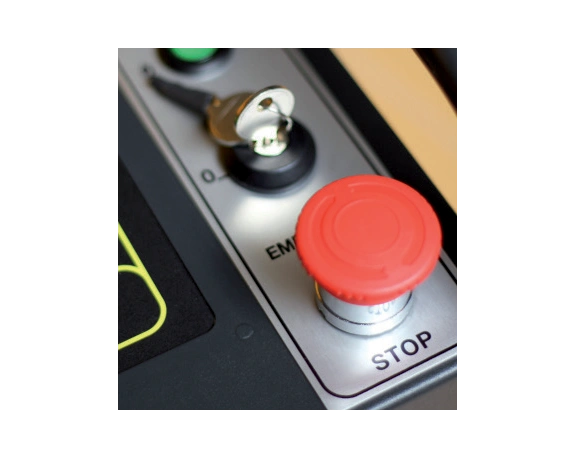

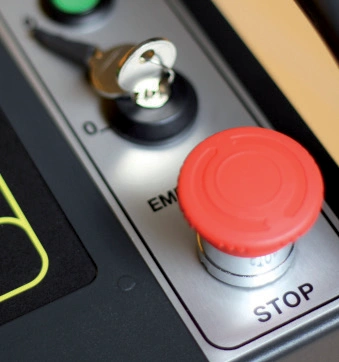

В CF2000 предусмотрен безопасный запуск экспозиции с двух кнопок.
CF2000 совместим любым рентгеновским аппаратом производителя Balteau из серий CERAM и GDF мощностью до 1500 В включительно.
– пульт удаленного управления по радиоканалу Hand-X + блок питания HDP (поставляется опционально, для заказа обращайтесь к менеджерам компании ТехСпектр).

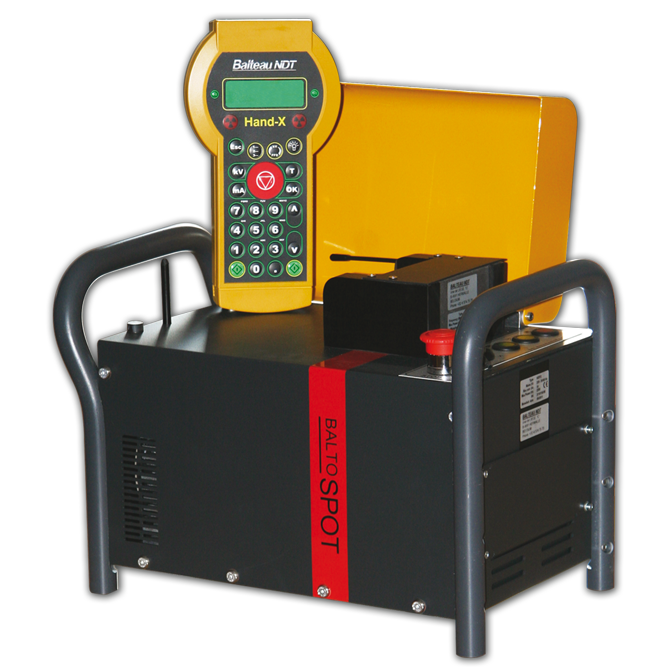

Системой управления по радиоканалу Hand-X + HDP реализованы те же функции, что и в CF2000, но с возможностью управления экспозицией с расстояния до 100 м. Это особенно удобно для радиографического контроля объектов в полевых условиях.
В пульт управления Hand-X встроен счетчик Гейгера-Мюллера, который предупреждает дефектоскописта о случайном выбросе радиации. Hand-X работает по радиосвязи от встроенного аккумулятора 2,5 А (8 часов работы без подзарядки), в комплекте к нему идет зарядное устройство 12В.
Второй вариант управления экспозицией с помощью Hand-X – прямое. В этом случае Hand-X размещается на корпусе HDP в специально предусмотренном отсеке, радиосвязь выключается, управление идет через соединительный кабель напрямую. В этом же режиме можно зарядить аккумулятор Hand-X для последующей удаленной работы по РК, не используя отдельное зарядное устройство.

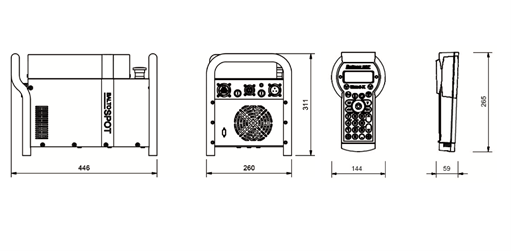

Вес пульта Hand-X – 900 грамм. Вес блока питания HDP – 12 кг.
Преимущества использования рентгеновского аппарата BALTOSPOT CERAM 35
– Керамическая трубка рентгеновского блока CERAM 35 более устойчива к механическим повреждениям при транспортировке и случайных ударах, чем стеклянная, а также имеет больший рабочий ресурс – до 5000 часов.
– Благодаря принудительному воздушному охлаждению генератор сохраняет 100% цикл работы в пределах рекомендуемого температурного значения – до +50 ºС.
– БПУ CF2000 и система управления по радиоканалу Hand-X + HDP универсальны для серий CERAM и GFC и автоматически определяют подключенный к ним рентгеновский блок, что очень удобно при транспортировке, когда производится неразрушающий контроль несколькими генераторами.
– Аппарат BALTOSPOT CERAM 35 неприхотлив в электроснабжении. Блок питания способен поддерживать постоянную величину напряжения на выходе для стабильного электроснабжения излучателя. Это позволяет подключать рентгеновский аппарат к сетям с нестабильным напряжением, генераторам с низкой мощностью, а также к сетям с другими стандартами напряжения/частоты (в других странах). Опционально БПУ можно оборудовать адаптером 100-260 В/60Гц.

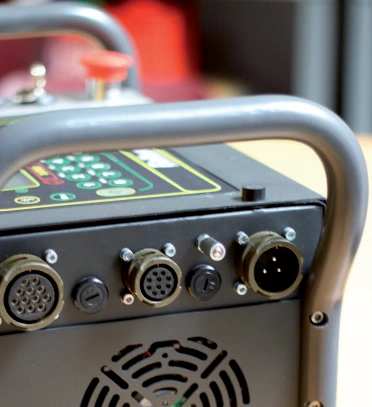

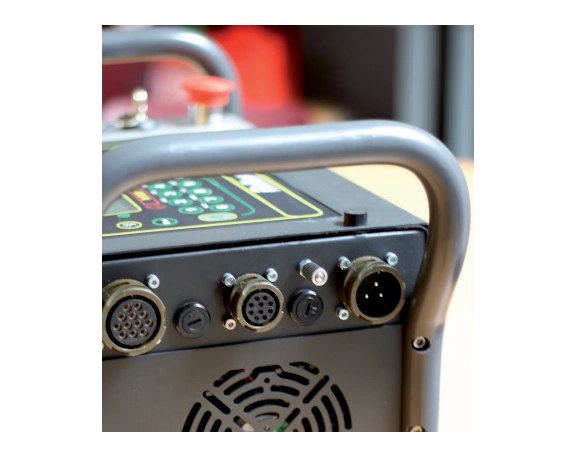

– Корпусы моноблока и модулей системы управления выполнены из легкого, прочного материала, защищены от влаги и пыли, снабжены удобными ручками для переноски, а также оборудованы прочными металлическими разъемами для подключения кабелей, производства оборонного предприятия CANON. Разъемы на блоке питания имеют независимое заземление. Благодаря этим особенностям подключение всех модулей аппарата BALTOSPOT CERAM 35 – надежное, износоустойчивое и безопасное.
– Применение легких металлов в конструкции аппарата и газовой изоляции излучающей трубки, а также облегченных и укороченных соединительных кабелей, позволило производителю снизить общий вес комплекта оборудования и тем самым упростить его транспортировку и установку, что особенно актуально в полевых условиях.
– Опционально БПУ (Hand-X + HDP и CF2000) может быть оборудован интерфейсом RS232 для подключения к ПК, чтобы экспортировать данные и управлять работой рентгеновского аппарата.
В базовый комплект аппарата рентгеновского контроля BALTOSPOT CERAM 35 входит упаковочная тара, сумка для аксессуаров, холдер на моноблок для крепления пользовательских диафрагм и свинцовой заглушки, а также укороченные и облегченные соединительный и силовой кабели.
Производителем разработан ряд дополнительных устройств, которые повышают эффективность измерений и облегчают работу дефектоскописта: специализированные диафрагмы, свинцовая заглушка, центрирующее устройство, штативы, дозиметр (для CF2000), сигнальная лампа и рипитер для подключения нескольких ламп, удлиненный соединительный кабель (до 75 м), порт RS232 для подключения к ПК, транспортный кейс, адаптер напряжения 100 – 260 В, калькулятор экспозиции для Hand-X.
Для заказа дополнительных аксессуаров обращайтесь к нашим менеджерам.
Профессионалы в области дефектоскопии выбирают аппарат рентгенографического контроля BALTOSPOT CERAM 35, потому что он надежный, удобный для переноски, мощный, производительный, имеет большой и гибкий диапазон настроек, а значит, подходит для широкого круга задач по дефектоскопии в полевых, цеховых и лабораторных условиях.
Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
