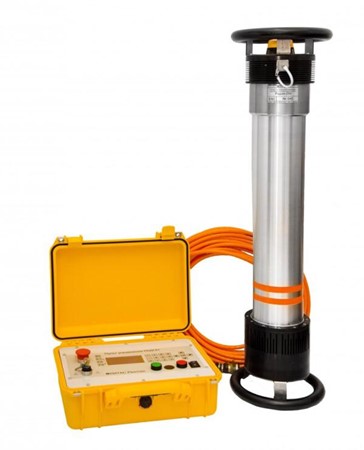

Рентгеновский аппарат Радон-250 П

Рентгеновский аппарат Радон-250 П превью 1
Рентгеновский аппарат Радон-250 П превью 2
Рентгеновский аппарат Радон-250 П превью 3
Рентгеновский аппарат Радон-250 П превью 4
Рентгеновский аппарат Радон-250 П превью 5
Гарантия: 1 год
Переносной аппарат рентгенографического контроля Радон-250П сочетает в себе широкий диапазон регулировки постоянного напряжения (50-250 кВ) и тока (1-6мА) с панорамной геометрией излучения (угол – 360° и размер фокусного пятна – 5мм), что позволяет эффективно проводить неразрушающий контроль нефте- и газопроводов, крупногабаритных конструкций на производстве в составе мобильных лабораторий неразрушающего радиографического контроля и кроулеров.

в наличии

Бесплатная презентация на объекте клиента
Официальная гарантия
Лучшие цены

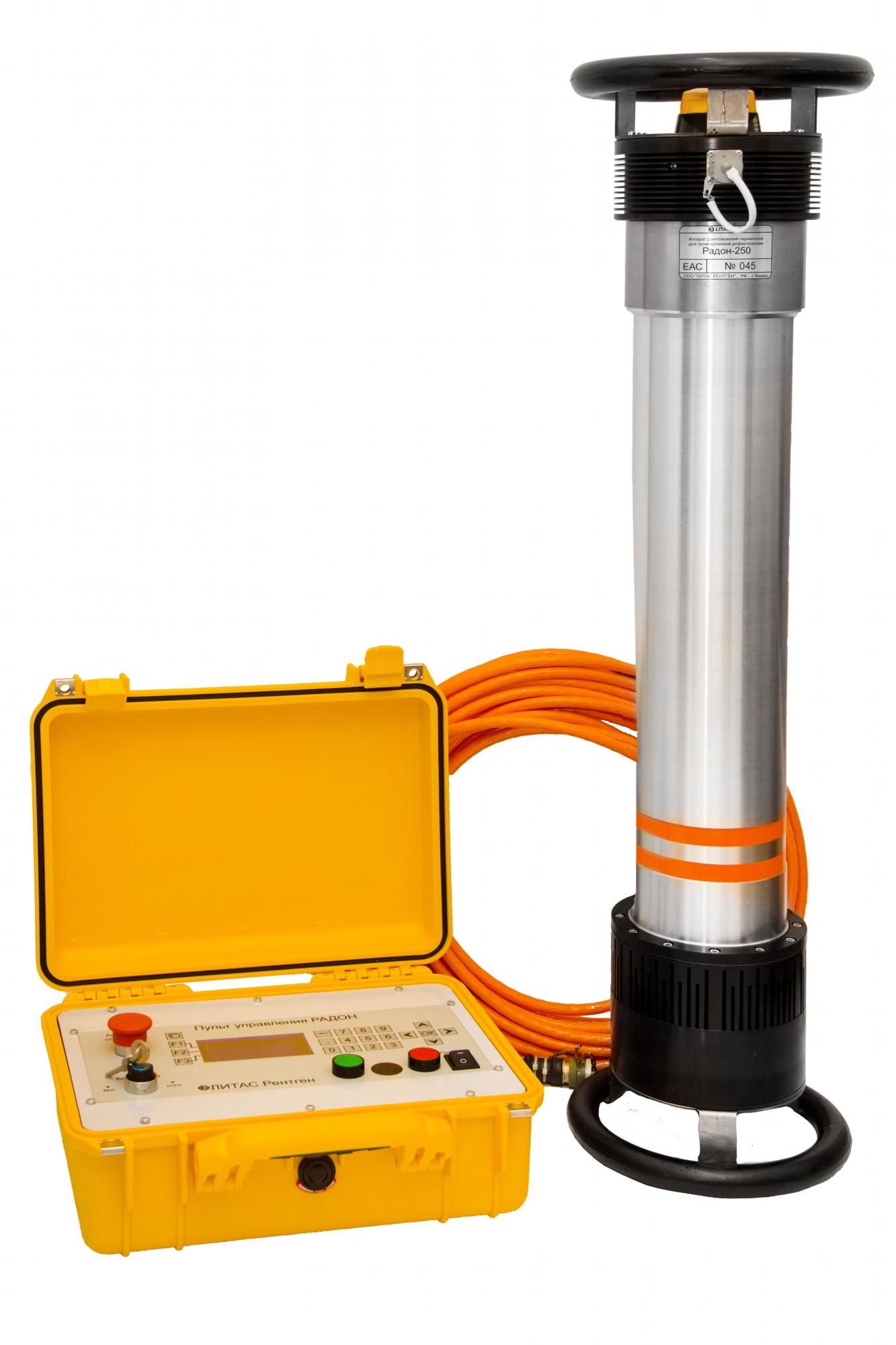

Рентгеновский аппарат Радон-250П

Подробное описание рентгеновского аппарата Радон-250П

Переносной рентгеновский аппарат постоянного потенциала Радон-250П предназначен для промышленного и лабораторного неразрушающего контроля качества металлических изделий, конструкций и сварных соединений.

Его излучатель – стеклянная рентгеновская трубка с панорамным пучком рентгеновских волн: угол – 360°, размер эффективного фокусного пятна – 5 мм.  Панорамное просвечивание особенно востребовано при рентгеновском контроле сварных швов труб изнутри трубопровода в составе кроулера. Изоляция рентгеновской трубки аппарата Радон-250П – трансформаторное масло.

Широкие диапазоны регулировки тока трубки (от 1 до 6 мА) и постоянного напряжения на катоде (от 50 до 250 кВ) позволяют подобрать оптимальный режим работы аппарата рентгенографического контроля Радон-250П, при котором будет высоким качество снимков при минимальном времени экспозиции. Максимальная мощность на аноде трубки – 1 кВт.

Излучающий блок аппарата рентгеновского контроля Радон-250 оборудован вентилятором для принудительного воздушного охлаждения, чтобы поддерживать рабочую температуру прибора. При перегреве специальный датчик фиксирует превышение предельной температуры и автоматически отключает аппарат, чтобы он не вышел из строя. Также предусмотрено ручное экстренное отключение через пульт управления при сигнале специальной лампы с защитой от случайного дублирующего включения.

Питание прибора – от сети переменного тока 220В/50 Гц, потребляемая мощность – не более 1,5 кВт.

Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.

Максимальная толщина проникновения по стали при радиографическом контроле (при фокусе 700мм, времени экспозиции – 10 мин до плотности 2,0 на экранную пленку + экраны УПВ-3ВУ, NDT-1200) – до 60 мм.

Главные преимущества аппарата рентгеновского контроля Радон-250П:

– расширенный диапазон допустимой температуры окружающей среды для работы аппарата – от –40 ºС до + 70ºС,

– рекордное для отечественных приборов время непрерывной работы – 20 минут. При этом 100% цикл возможен при температуре окружающей среды не более +35 ºС,

– есть опция отложенного старта работы излучателя,

– пульт управления из ударопрочного материала (стандарт защиты от пыли и влаги IP65) хранит информацию о предыдущих экспозициях и тренировках аппарата и автоматически определяет необходимость новой тренировки,

– пульты управления моделей из серии Радон взаимозаменяемы, что упрощает эксплуатацию,

– кабели имеют повышенную износостойкость, так как содержат из кевларовое волокно низкотемпературного синтеза.

Для удобства использования и повышения радиационной безопасности дефектоскопистов базовый комплект аппарата можно дополнить пультом дистанционного управления: проводным или беспроводным (по радиоканалу), а также внешней лампой-вспышкой. А для направления панорамного излучения можно использовать специальную коллиматорную муфту. Тренировку аппарата производитель рекомендует проводить с также с муфтой-коллиматором. Наши менеджеры помогут вам оформить расширенный заказ.

Портативный аппарат рентгеновского контроля Радон-250П подходит для проверки сварных соединений толстых магистральных трубопроводов (в том числе в составе рентгеновского кроулера), емкостей и других металлоконструкций, отливок и изделий с толщиной до 60 мм, как в лабораторных, так и в полевых условиях. Подходит для работы в отраслях с повышенными требованиями к качеству радиографического контроля: оборонной, аэрокосмической, авиационной.

Сравнительно небольшой вес (базовый комплект – около 40 кг) для аппарата с такими характеристиками позволяет оборудовать им мобильные лаборатории радиографического неразрушающего контроля или рентгеновские кроулеры и проводить дефектоскопию на удаленных от населенных пунктов участках при экстремально холодных или жарких погодных условиях. Автономное питание при этом можно обеспечить от бензинового генератора.

Помните, что залог долгой бесперебойной работы любого аппарата радиографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.

Бренд
Литас

Подробные технические характеристики рентгеновского аппарата Радон-250П

1.

Диапазон устанавливаемого напряжения на трубке, кВ

50-250

2.

Анодный ток, мА

1-6

3.

Максимальная мощность на аноде трубки, кВт

1

4.

Размер эффективного фокусного пятна, мм

5

5.

Максимальное время экспозиции, мин

20

6.

Толщина просвечиваемой стали, мм

(расстояние 700 мм, время 10 мин до плотности 2,0):

6.1

– плёнка класса C5 + Pb (D7PB, АА400Pb)

45

6.2

– экранная плёнка + металлофлуоресцентные экраны СМП-1, RCF

50

6.3

– экранная плёнка + экраны УПВ-ЗВУ, NDT-1200

60

7.

Вес излучающего блока (без свинцовой защиты), кг

28

8.

Габаритные размеры излучающего блока, мм

ø 260×1042

9.

Вес блока управления, кг

6,5

10.

Габаритные размеры блока управления, мм

420х340х180

11.

Длина соединительного кабеля, м

10

12.

Вес соединительного кабеля, кг

3,7

13.

Рабочий диапазон температур, °С

От - 40 до +75

14.

Напряжение питания аппарата, В

~ 220 ± 10%

15.

Частота напряжения питания, Гц

50±1

16.

Потребляемая мощность, кВт

не более 1,5

17.

Цикл работы 100% при температуре окружающего воздуха не менее 35°С

Базовая комплектация поставки рентгеновского генератора Радон-250П

1.

Моноблок рентгеновского генератора, шт.

1

2.

Блок управления, шт.

1

3.

Соединительный кабель, шт.

1

4.

Силовой кабель, шт.

1

5.

Заглушка, шт.

1

6.

Транспортный контейнер, шт.

1

8.

Ключи от транспортного контейнера, шт.

2

9.

Комплект эксплуатационной документации, шт.

1

10.

Паспорт прибора, шт.

1



Дополнительная комплектация поставки рентгеновского генератора Радон-250П

1.

Система удаленного управления аппаратом по радиоканалу с радиобрелоком

2.

Сигнальная лампа-вспышка

3.

Тележка

4.

Каретка

5.

Штатив

6.

Пульт дистанционного управления

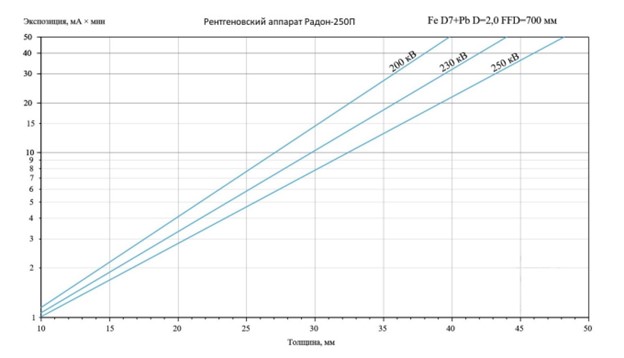

Диаграмма экспозиции рентгеновского аппарата Радон-250П
