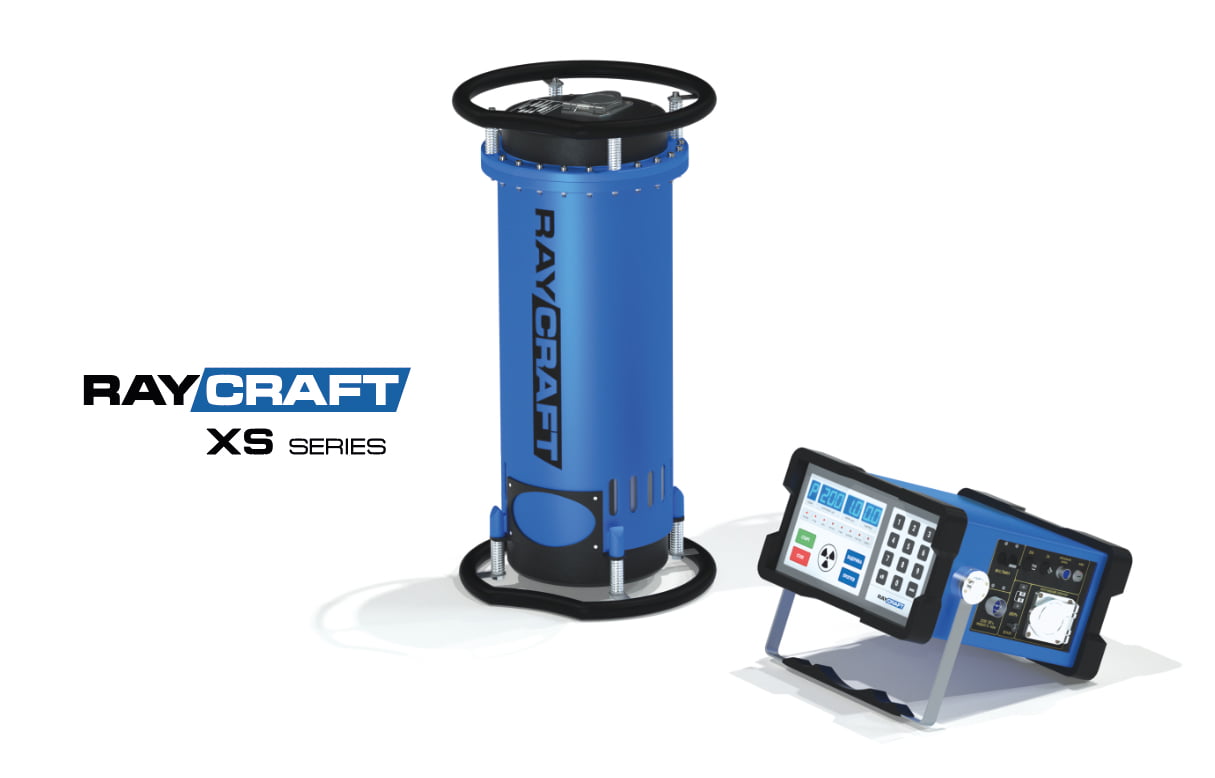

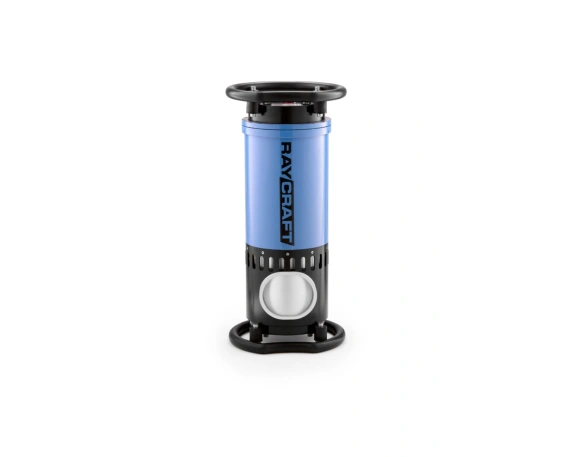

- Рентгеновское оборудование RayCraft серии XS является одним из самых лёгких и компактных в мире. Рабочий диапазон напряжения аппаратов: от 50 кВ до 350 кВ, ток 5 мА.
- Благодаря внедрению современных материалов и технологий нам удалось уменьшить вес и габаритные размеры, а также увеличить мощность излучения, что благоприятно повлияло на улучшение эксплуатационных характеристик.

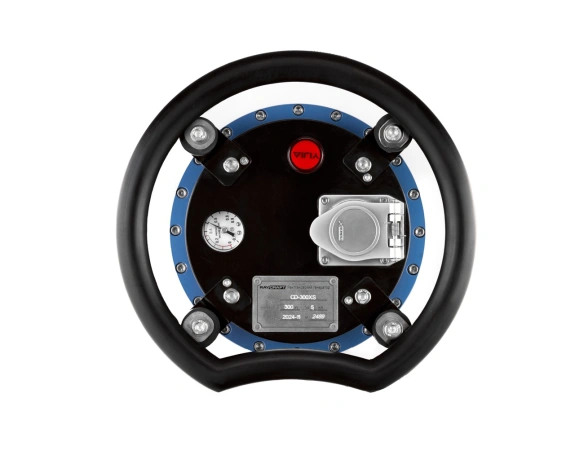

- Рентгеновские генераторы оснащены керамическими трубками, которые имеют больший ресурс и повышенную устойчивость к механическим воздействиям. V-образные защитные кольца позволяют надежно фиксировать аппарат на трубе при проведении контроля сварных соединений.
- Высоковольтная часть оборудования имеет газовую изоляцию SF6. Улучшена система принудительного охлаждения анода рентгеновской трубки.

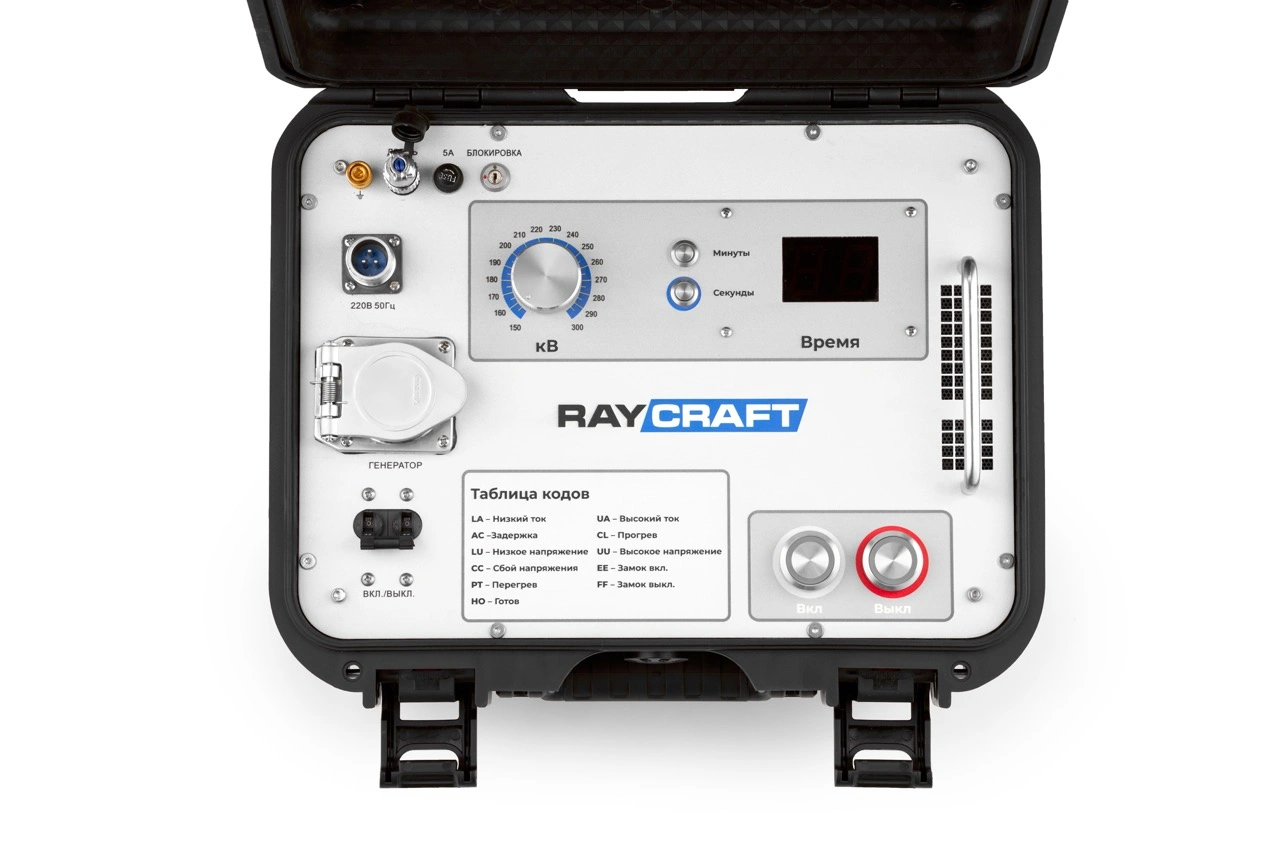

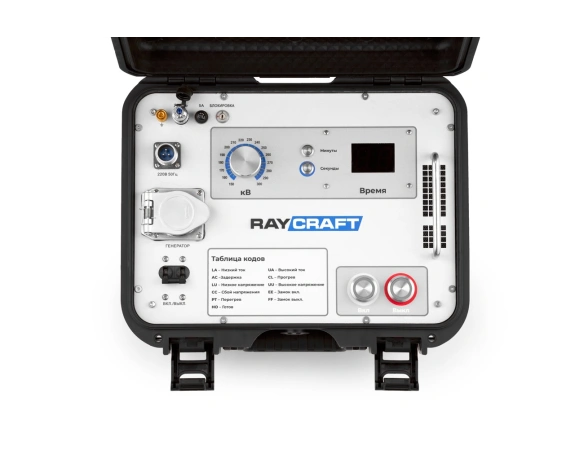

- Для удобства эксплуатации в пульте управления используется простой и понятный интерфейс с голосовым сопровождением выполняемых операций.
- Использование быстросъемных разъемов сокращает время подготовки к работе, а гибкие соединительные кабели имеют легкий вес и высокую прочность.

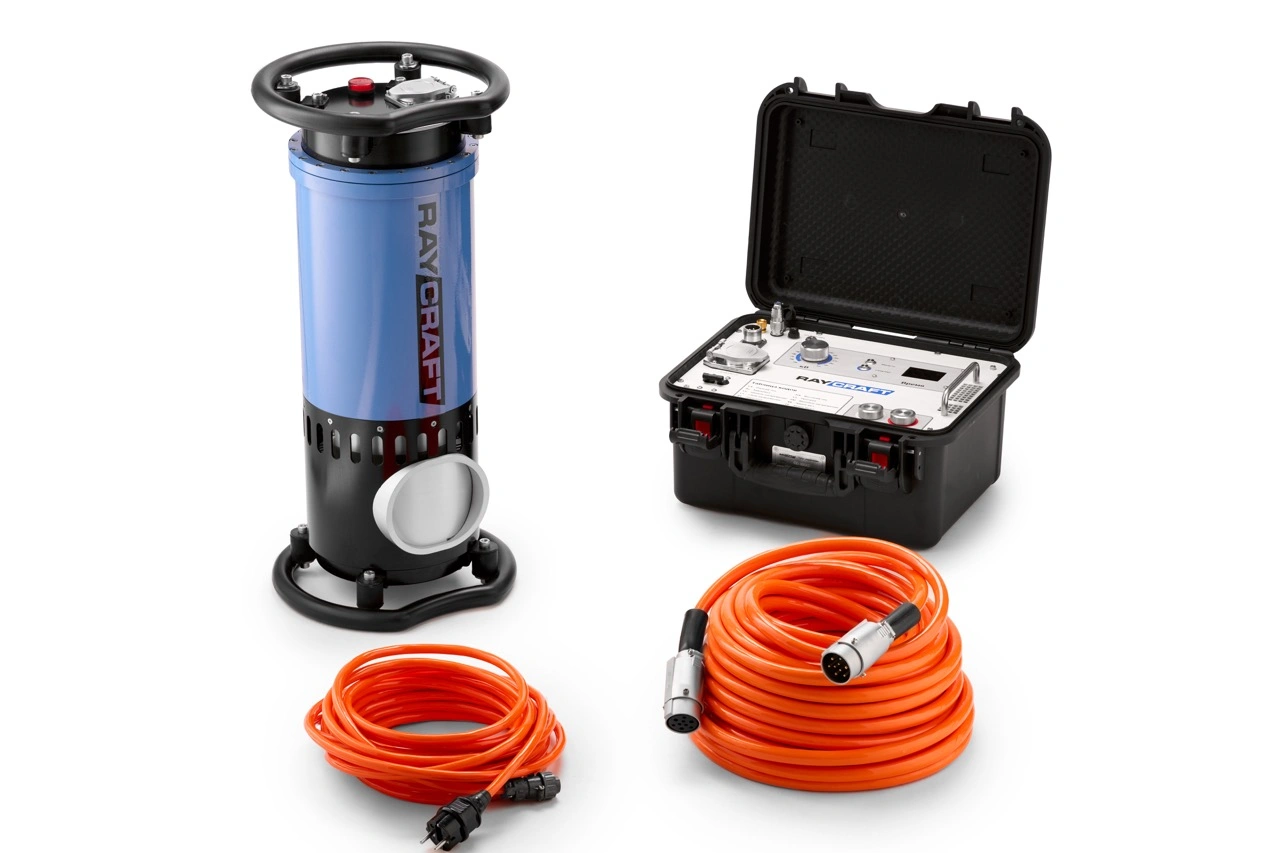

Комплект поставки рентгеновского генератора
- Рентгеновский генератор

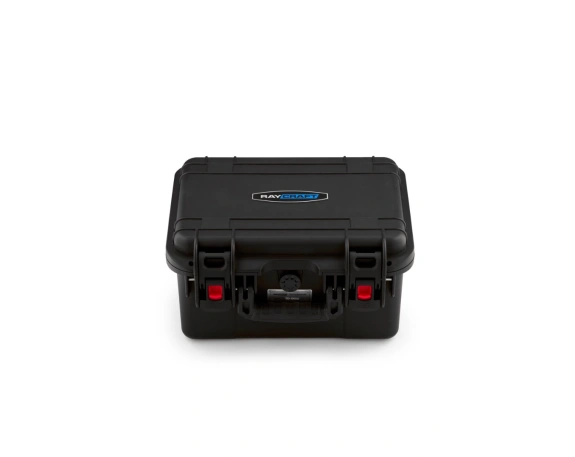

- Пульт управления
- Соединительный кабель (25м)
- Силовой кабель (10м)
- Кабель заземления (5м)

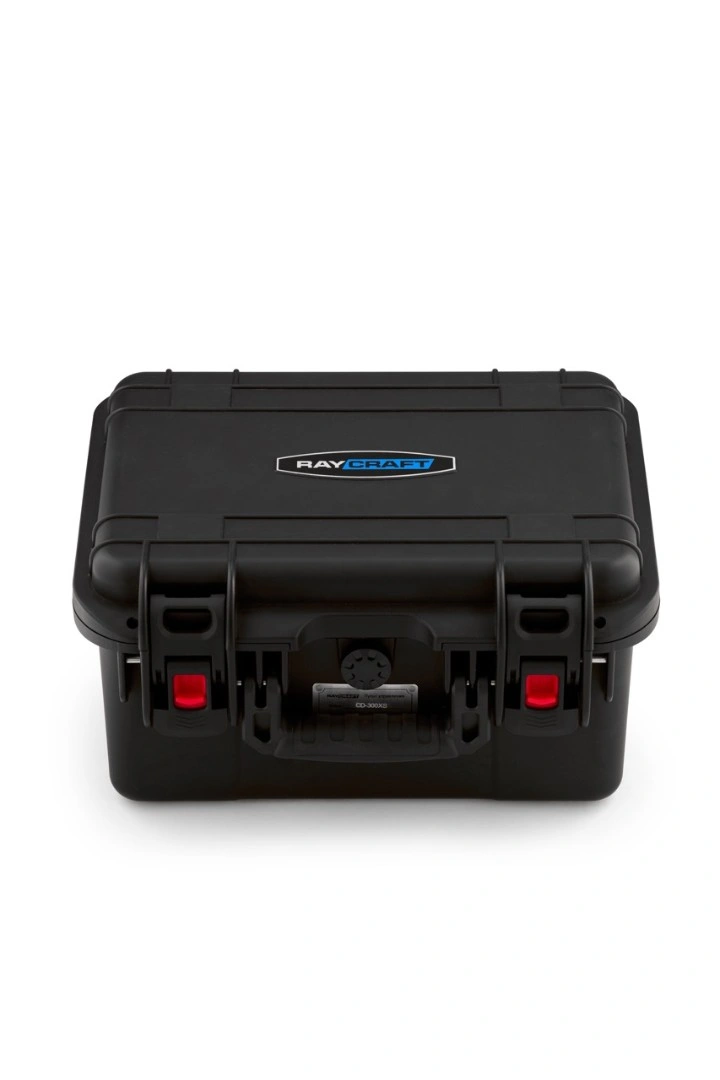

- Транспортный контейнер
- Сигнальная лампа
- Руководство по эксплуатации (Рус)
- Паспорт, гарантийный талон
- Декларация о соответствии
Технические характеристики рентгеновских генераторов RayCraft серии XS
|
Модель |
кВ |
мА |
мм |
Угол излучения |
кг |
Размер генератора |
Время |
Максимальное проникновение излучения по стали (при фокусе 600мм на пленку Fujifilm IX 100HD) |
|---|---|---|---|---|---|---|---|---|
|
CD-200XS |
50-200 |
5 |
1.5x1.5 |
40x60 |
15 |
230x540 |
6.0 |
33 mm |
|
CP-200XS |
50-200 |
5 |
1.0x2.4 |
40x360 |
15 |
230x580 |
6.0 |
26 mm |
|
CD-250XS |
100-250 |
5 |
2.0x2.0 |
40x60 |
21 |
270x615 |
6.0 |
45 mm |
|
CD-250XS (Mini) |
100-250 |
5 |
2.0x2.0 |
40x60 |
15 |
230x540 |
6.0 |
41 mm |
|
CP-250XS |
100-250 |
5 |
1.0x2.4 |
40x360 |
21 |
270x645 |
6.0 |
37 mm |
|
CP-250XS (Mini) |
100-250 |
5 |
1.0x2.4 |
40x360 |
15 |
230x580 |
6.0 |
33 mm |
|
CD-300XS |
150-300 |
5 |
2.0x2.0 |
40x60 |
22 |
280x615 |
6.0 |
57 mm |
|
CP-300XS |
150-300 |
5 |
1.0x2.4 |
40x360 |
22 |
280x645 |
6.0 |
45 mm |
|
CD-350XS |
200-350 |
5 |
2.5x2.5 |
40x60 |
29 |
320x630 |
6.0 |
68 mm |
|
CP-350XS |
200-350 |
5 |
1.0x2.5 |
40x360 |
29 |
320x690 |
6.0 |
56 mm |
Вес и габаритные размеры рентгеновского генератора указаны с учётом защитных колец.

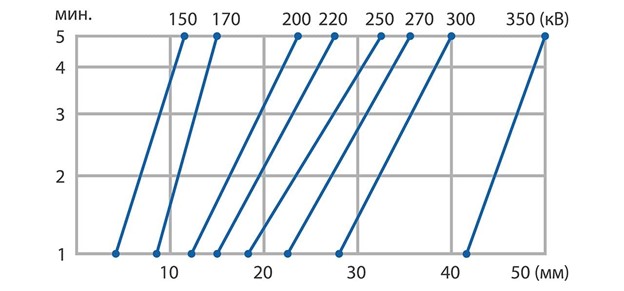

ДИАГРАММА ЭКСПОЗИЦИИ ДЛЯ НАПРАВЛЕННЫХ АППАРАТОВ

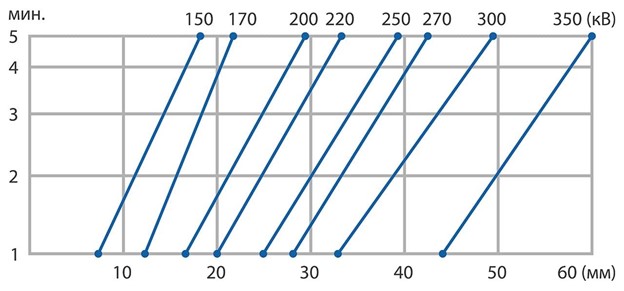

ДИАГРАММА ЭКСПОЗИЦИИ ДЛЯ ПАНОРАМНЫХ АППАРАТОВ
Фокусное расстояние 600 мм
Температура 20±2 градуса
Пленка Fujifilm IX100HD
Плотность не менее 1.5
Время экспозиции 5 минут
|
Направление излучения
|
Направленный |
|
Тип питания трубки
|
Полупериодный |
|
Напряжение, kV
|
300 |
|
Производитель
|
Ренкон |
|
Регулировка по току
|
Нет |
|
Выход направленного излучения
|
Боковой |
|
Материал трубки
|
Керамика |
|
В реестре Газпрома (ИНТЕРГАЗСЕРТ)
|
Нет |
|
Произведено в РФ
|
Нет |
