Импульсный рентгеновский аппарат ПИОН-2М предназначен для неразрушающего контроля сварных стыков трубопроводов и других металлоконструкций методом рентгенографии.
Небольшой вес и габариты аппарата, при достаточно большой толщине просвечиваемого металла делают его незаменимым для радиографического контроля в сложных полевых условиях.
Технические характеристики аппарата позволяют производить съемку сварных швов трубопроводов как через две стенки - фронтально, так и панорамно.
С аппаратом поставляются два комплекта аккумуляторных батарей с возможностью оперативной замены в полевых условиях, что дает возможность использовать его без дополнительных источников питания и подзарядки в течении рабочей смены.

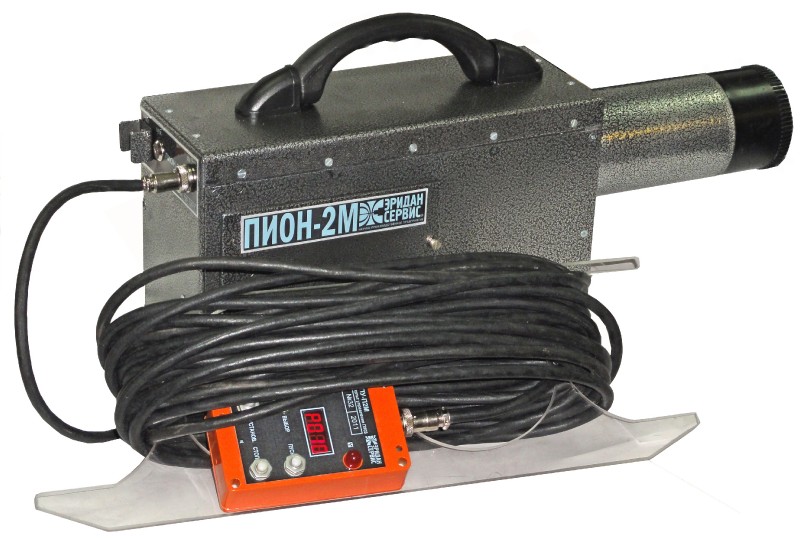

Универсальный пульт управления (ПУ) позволяет устанавливать время экспозиции с дискретностью 1 сек., контролировать уровень зарядки аккумуляторов. В зависимости от подключаемого кабеля, ПУ имеет два режима работы:
- непосредственное управление экспозицией через кабель 20м – при этом ПУ находится в руках у оператора;

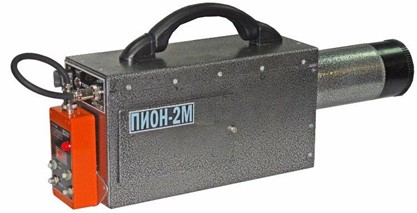

- управление с задержкой включения – ПУ закрепляется на задней стенке рентгеновского блока и соединяется с ним кабелем 0,2м
Постоянная работа инженеров нашего предприятия по усовершенствованию аппарата позволила значительно повысить надежность и стабильность его работы, увеличить время максимальной беспрерывной экспозиции
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Экспозиционная доза рентгеновского излучения измеренная по ГОСТ 22091.6-84 на расстоянии (500±20) мм от торца рентгеновского блока в прямом пучке при времени экспозиции 60 сек при окружающей температуре +20°С, мР |
450 |
|
Толщина стали, доступная для рентгенографирования с помощью рентгеновских пленок с флуоресцентными усиливающими экранами, мм |
32 |
|
Амплитуда импульса напряжения на рентгеновской трубке, кВ |
180 |
|
Питание аппарата: комплект аккумуляторных батарей, напряжением, В |
18 |
|
Характеристики используемых аккумуляторных батарей: |
|
|
Свинцово-кислотные, герметичные, необслуживаемые в течении всего срока эксплуатации, емкостью, А/Ч |
3.2 |
|
Количество гарантированных циклов заряд-разряд, не менее |
500 |
|
Мощность, потребляемая от аккумуляторов, не более, ВА |
100 |
|
Общее время работы аппарата от полностью заряженных аккумуляторов в пересчёте на непрерывный режим работы, мин |
45 –55 |
|
Длительность цикла непрерывной работы, мин. |
1,5 |
|
Интервал между циклами не менее, мин |
2-5 |
|
Среднее время наработки на отказ, час |
100 |
|
Рабочее положение рентгенаппарата |
любое |
|
Масса рентгеновского блока, кг |
8 |
|
Габаритные размеры рентгеновского блока, мм длина высота ширина |
480 225 115 |
СОСТАВ КОМПЛЕКТА
|

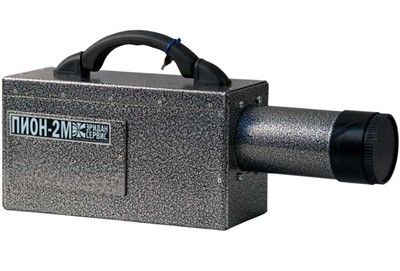

Рентгеновский блок |
1 |
|
Универсальный пульт управления (ПУ03) |
1 |
|
Кабель ПУ - рентгеновский блок (20 м) с устройством укладки кабеля |
1 |
|
Кабель ПУ - рентгеновский блок (0,2м) |
1 |
|
Кронштейн крепления ПУ |
1 |
|

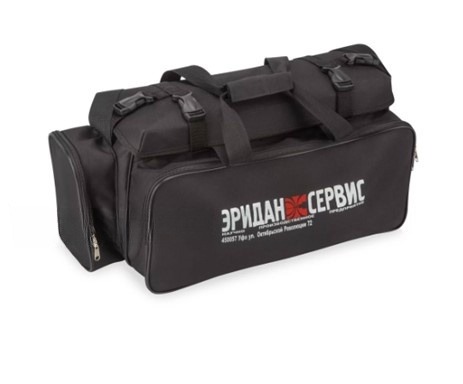

Сумка (КОФР) |
1 |
|
Защитный чехол на рентгеновский блок |
1 |
|
Коллиматор |
1 |
|
Блок аккумуляторов |
2 |
|
Автоматическое зарядное устройство АЗУ |
1 |
|
Паспорт - инструкция по эксплуатации |
1 |
Специально для рентгеновского аппарата ПИОН-2М выпускаются различные узлы и приспособления:
ПАУК различных модификаций - устройство для закрепления РА на трубах всех диаметров и вертикальных стенках резервуаров
БПС1-220В - блок питания РА от сети 220В - 50Гц
