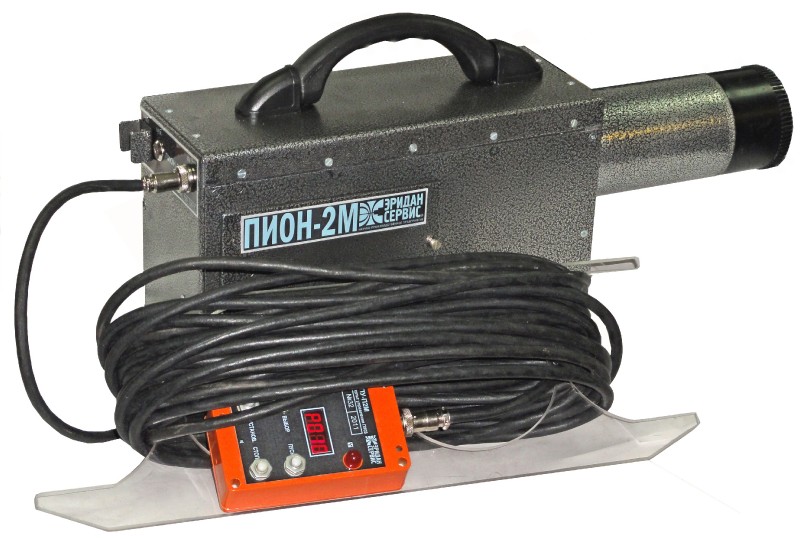

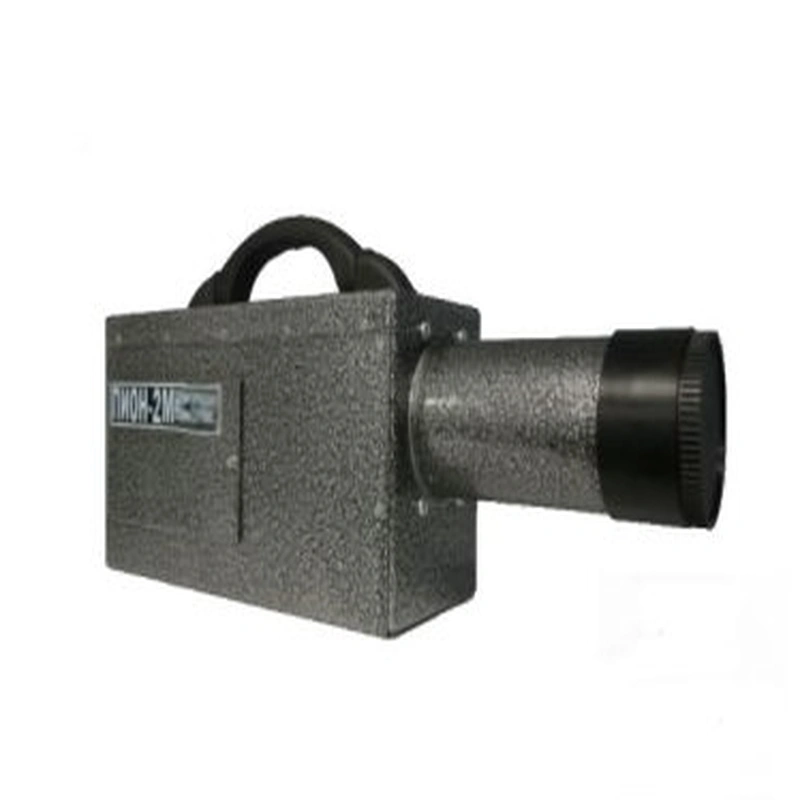

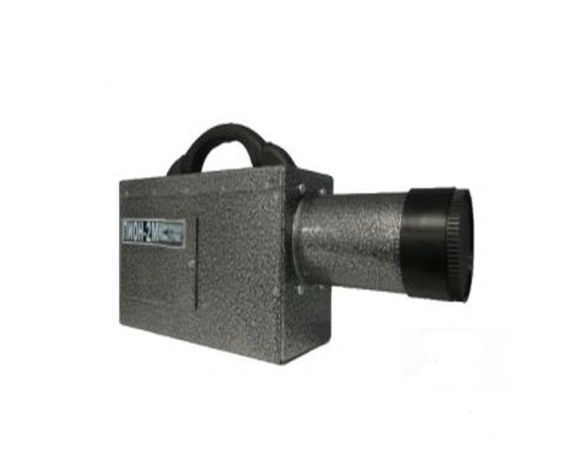

Компактность и мобильность рентгеновского блока делают аппарат удобным для работы в любых условиях. Его масса составляет всего 8 кг, а универсальное рабочее положение позволяет использовать устройство как в лабораториях, так и в полевых условиях. Габариты блока (длина × ширина × высота — 480/115/225 обеспечивают простоту транспортировки и оперативную подготовку к работе.
Несмотря на небольшие размеры, оборудование демонстрирует высокую эффективность при проведении рентгеновского контроля. Максимальное импульсное напряжение на рентгеновской трубке составляет 180 кВ, что позволяет выполнять радиографический-контроль сварных соединений стальных конструкций толщиной до 32 мм. Что обеспечивает выявление скрытых дефектов в сварных швах и деталях, где другие способы не дают нужной информативности.
Доза излучения, зафиксированная по ГОСТ 22091.6–84 (60 секунд, 500 мм), составляет 450 мР, что подтверждает эффективность аппарата и его соответствие стандартам радиографического неразрушающего контроля.

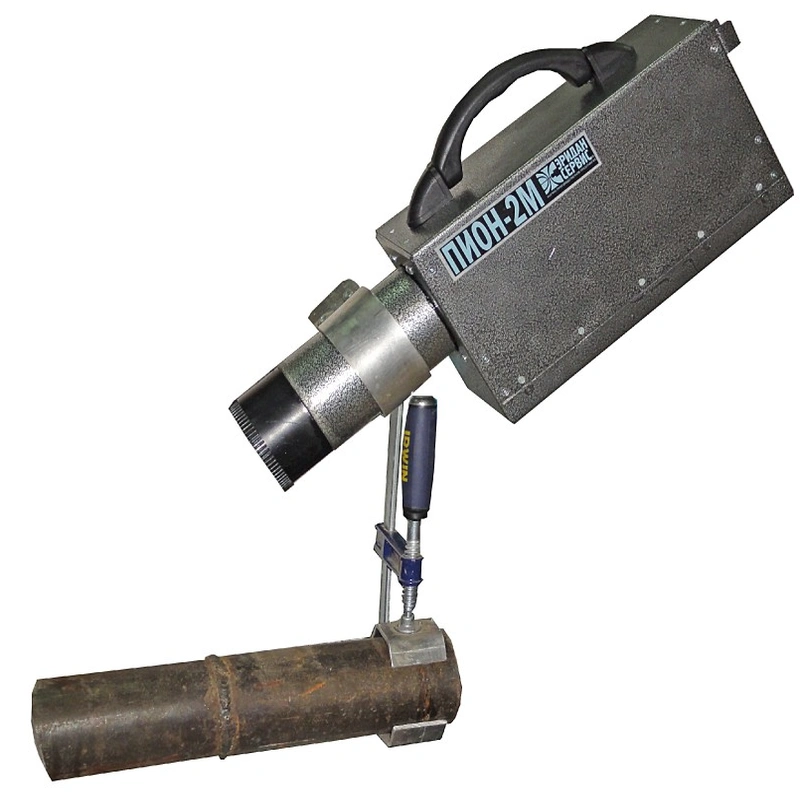

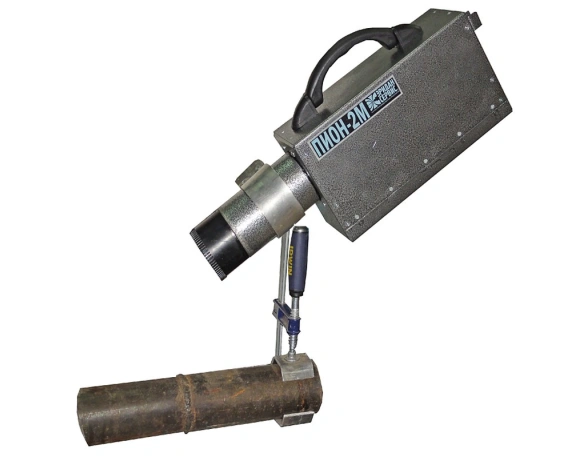

Аппарат позволяет выполнять радиографический контроль сварных швов трубопроводов как фронтально через две стенки, так и псевдопанорамным методом. Благодаря этому одна установка подходит для широкого спектра задач: от радиографического контроля сварных соединений до комплексной диагностики металлоконструкций.

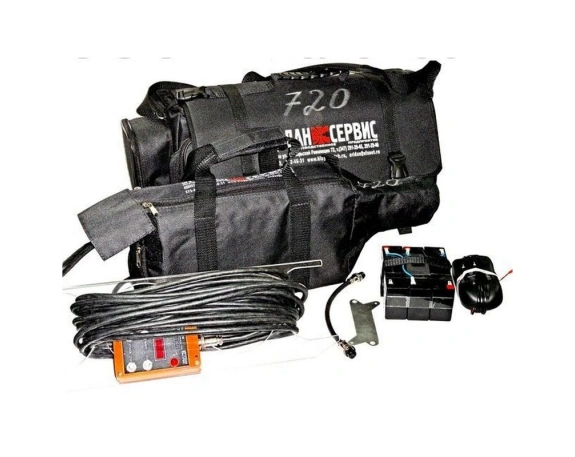

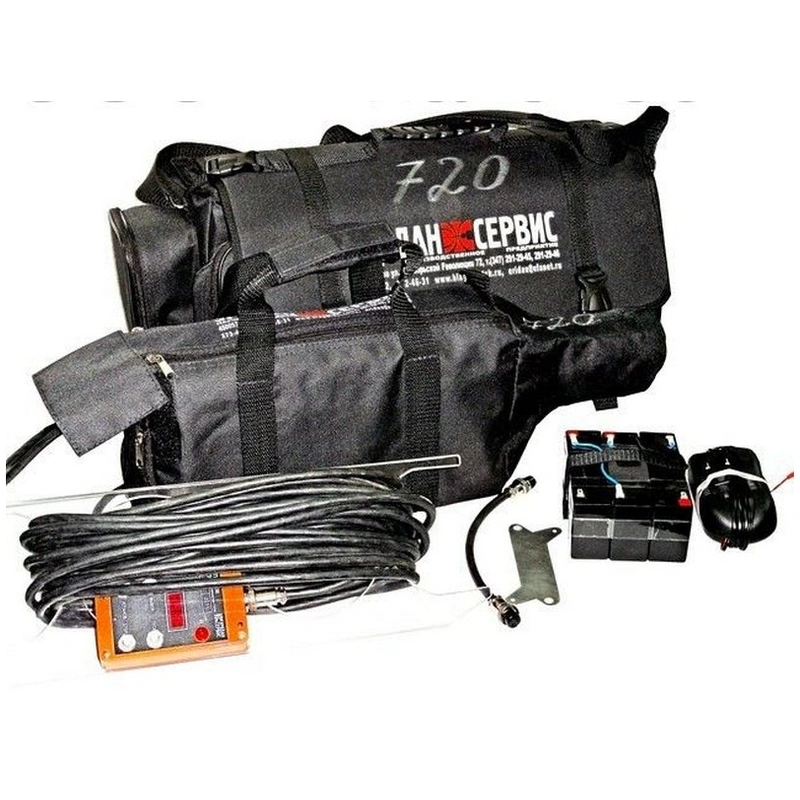

Питание устройства осуществляется от герметичных свинцово-кислотных аккумуляторов напряжением 18 В и емкостью 3,2 А·ч, рассчитанных на 500 циклов заряд-разряд. Потребляемая мощность не превышает 100 ВА, что делает аппарат экономичным и удобным в эксплуатации. При полном заряде аккумуляторов обеспечивается 45–55 минут непрерывной работы, а система циклов (1,5 минуты работы и 2–5 минут перерыва) защищает элементы конструкции от перегрева.
Наши эксперты помогут выбрать оборудование для радиографического метода контроля — подходящее под ваши задачи.

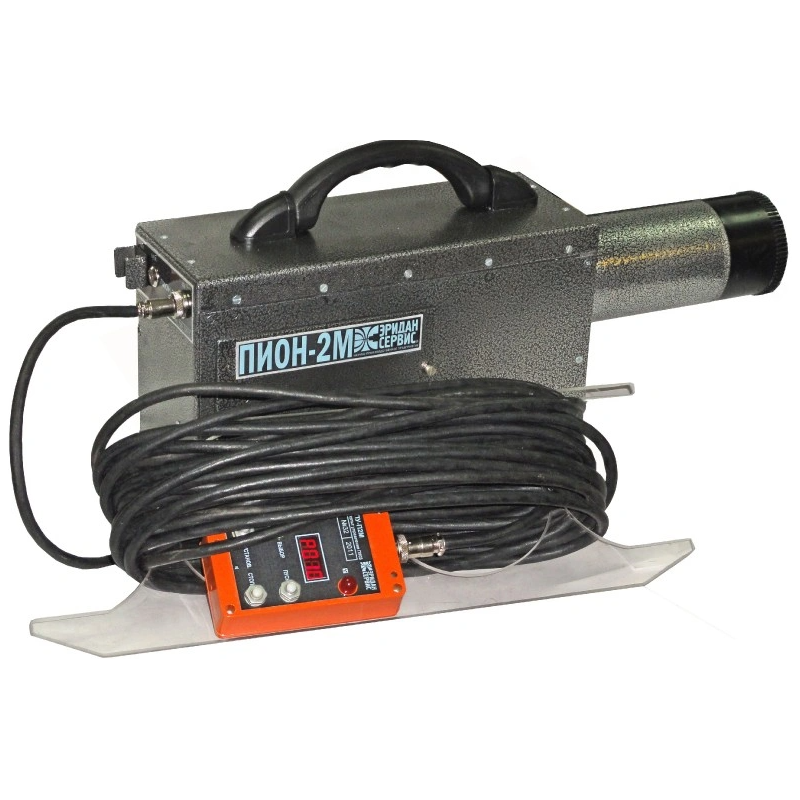

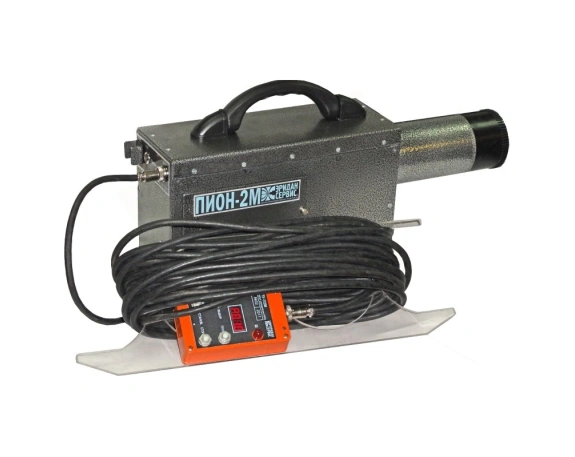

Устройство оснащено универсальным пультом управления (ПУ), упрощающим работу. С его помощью оператор может задавать экспозицию с шагом в 1 секунду и контролировать заряд батарей. Один из вариантов подключения — дистанционное управление по кабелю 20 м, когда:
- пульт находится в руках у специалиста.
- управление с задержкой включения при креплении ПУ на корпусе блока (кабель 0,2 м).
Аппарат демонстрирует надежность: среднее время наработки на отказ составляет 100 часов. Инженеры внесли ряд доработок, которые увеличили ресурс работы и улучшили систему охлаждения, обеспечив устойчивую и безопасную работу при рентгеновском неразрушающем контроле.
