«АРСЕНАЛ 160 НС» переносной рентгеновский аппарат постоянного потенциала, направленный, северного исполнения.
Аппарат предназначен для радиографического контроля качества сварных швов трубопроводов, резервуаров газовой, нефтяной, химической промышленности, корпусов морских и речных судов, деталей машиностроения, железнодорожного транспорта и энергетики, изделий космической и оборонной промышленности.
Может работать с пленками AGFA D4, D5, D7, D8 и пленками других производителей со свинцовыми и флюоресцентными усиливающими экранами. Толщина просвечивания по стали до 35 mm.
Преимущества
Существенная новизна:
Внутри моноблока находится помпа, такая же, как в автомобиле.
Она интенсивно перемешивает масло и обеспечивает охлаждение рентгеновской трубки.
Это решение позволяет существенно уменьшить габариты и вес аппарата, а также повысить максимальную мощность, диапазон рабочих температур.
Конструктивное отличие:
Рентген аппарат АРСЕНАЛ 160 НС состоит из двух блоков: Моноблок, Блок питания и управления и двух кабелей: Морозостойкий кабель моноблока и Кабель питания 220В.
В корпусе Блока питания и управления размещена схема питания переменного тока 220 В , 50 Гц.
Такое решение позволяет упростить работу с аппаратом и повысить его надежность.
Преимущества:
Высокое качество рентгеновских снимков, малый вес и удобство в работе, высокая производительность, надежная работа в условиях крайнего севера, радиоуправление, гарантийный срок 2 года.
Рентгеновский аппарат и магнитное устройство крепления моноблока на трубу запатентованы в РФ.

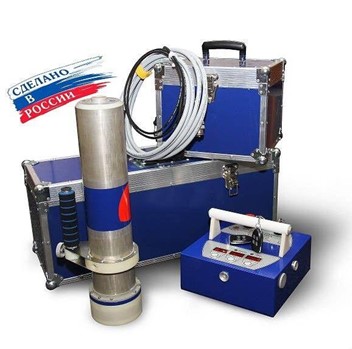

Базовый комплект

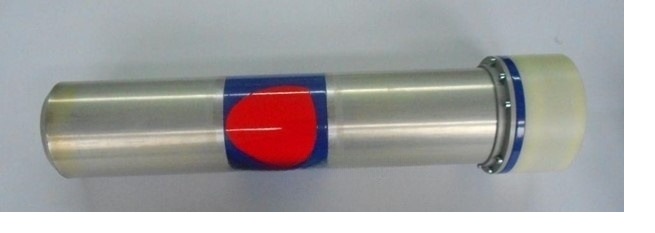

- моноблок «АРСЕНАЛ 160 НС»;

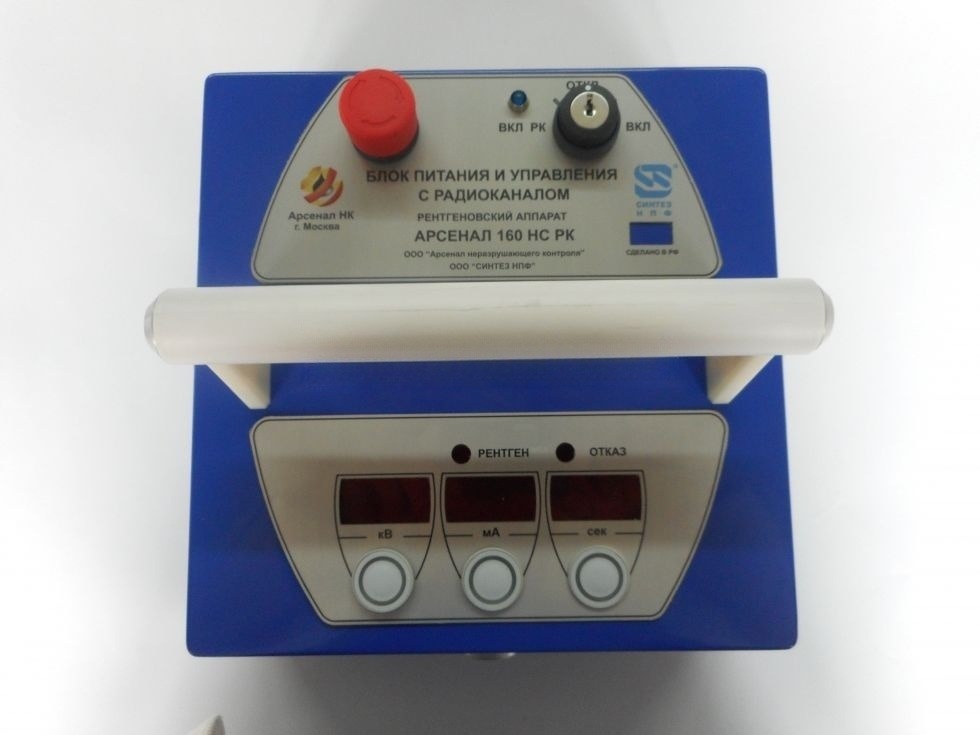

- блок питания и управления герметичного исполнения в силуминовом корпусе с ручкой и встроенным пультом управления;
- пульт радиоуправления;
- морозостойкий кабель моноблока длиной 5 м;
- морозостойкий сетевой кабель питания 220 В (длиной 2 м) с евровилкой;
- транспортная тара;
- комплект из двух ключей замка безопасности;
- комплект эксплуатационной документации.
Дополнительное оборудование
- магнитное устройство крепления моноблока на трубу;
- морозостойкий кабель моноблока длиной 20 м;
- блок автономного питания 24 В с зарядным устройством;
- адаптер питания 12 В;
- адаптер питания 24 В.
Технические характеристики
|
Максимальная толщина просвечивания по стали |
35 мм |
|
Производительность |
30-40 стыков в смену в условиях трассы |
|
Напряжение на аноде |
50-160 кВ |
|
Ток анода рентгеновской трубки |
0,1-3,0 мА |
|
Мощность на аноде трубки |
300 Вт |
|
Фокусное пятно |
0,8х0,8 мм |
|
Время экспозиции |
1-998 сек |
|
Время задержки начала экспозиции |
0-60 сек |
|
Диаграмма излучения |
80х100 угл. град. |
|
Дальность действия радиоуправления |
75 м |
|
Напряжение питания |
постоянное - 12 В, 24 В, переменное - 100-240 В |
|
Мощность потребления от источника питания |
450 Вт |
|
Вес моноблока |
6,54 кг |
|
Вес блока питания и управления |
4,7 кг |
|
Габаритные размеры моноблока |
Ø130х510 мм |
|
Габаритные размеры блока питания и управления |
260х260х210 мм |
|
Рабочая температура окружающей среды |
-40 ... +40 °С |
