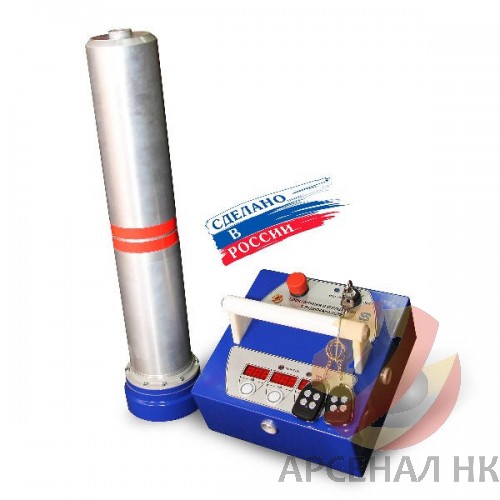

Рентгеновский аппарат Арсенал 200НС

Арсенал НК
Рентгеновский аппарат Арсенал 200НС превью 1
Рентгеновский аппарат Арсенал 200НС превью 2
Рентгеновский аппарат Арсенал 200НС превью 3
Рентгеновский аппарат Арсенал 200НС превью 4
Рентгеновский аппарат Арсенал 200НС превью 5
Рентгеновский аппарат Арсенал 200НС превью 6
Гарантия: 1 год
0 (0)
Переносной рентгеновский аппарат Арсенал 200НС представляет собой направленное устройство постоянного потенциала, выполненное в северном исполнении. На трубке аппарата достигается напряжение до 200 кВ, а максимальная просвечиваемая толщина стали составляет 53 мм. Аппарат Арсенал 200НС предназначен для осуществления радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов как в полевых, так и в цеховых условиях эксплуатации. Он находит применение на предприятиях судостроительного и авиастроительного производства.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Переносной рентгеновский аппарат постоянного потенциала АРСЕНАЛ 200 НС представляет собой компактный моноблок с встроенной направленной рентгеновской трубкой. Во время экспозиции на аноде трубки установлены постоянные значения напряжения и тока, которые предварительно устанавливаются перед началом просвечивания. АРСЕНАЛ 200 НС разработан для проведения неразрушающего радиографического контроля качества соединений трубопроводов в условиях трассово-монтажных работ, резервуаров в газовой и нефтехимической промышленности, объектов железнодорожного транспорта, энергетического сектора, а также изделий в авиационно-космической и оборонной отраслях.

Аппарат АРСЕНАЛ 200 НС предназначен для использования в полевых условиях, но также может использоваться в производственных помещениях, оборудованных средствами радиационной защиты. Он рассчитан на работу при различных погодных условиях, в том числе:

  • Температурный диапазон от -45°C до +40°C;
  • Относительная влажность воздуха не превышает 80% при +25°C;
  • Атмосферное давление от 84 до 107 кПа.

Рентгеновский аппарат АРСЕНАЛ 200 НС имеет следующие особенности:

  • Параметры рабочего пучка излучения обеспечивают высокое качество рентгеновских снимков;
  • Компактные размеры и портативность обеспечивают удобство в использовании;
  • Высокая производительность;
  • Возможность работы в широком диапазоне рабочих температур;
  • Управление началом экспозиции с помощью радиоуправления;
  • Надежная работа даже в северных широтах;
  • Питание от постоянных источников, включая автомобильные аккумуляторы с напряжением 12 и 24 вольта;
  • Питание от однофазной переменной сети с напряжением от 100 до 240В и частотой 50-60 Гц.

Диаграмма излучения моноблока АРСЕНАЛ 200 НС

Аппарат АРСЕНАЛ 200 НС обладает следующими особенностями. Для использования на открытом пространстве, особенно в зимний период, рекомендуется использовать морозостойкий 20-метровый кабель моноблока (приобретается отдельно) для обеспечения комфортных условий работы и соблюдения норм радиационной безопасности.

Рентгеновский дефектоскоп АРСЕНАЛ 200 НС оснащен системой масляного охлаждения для эффективного отвода тепла от высоковольтных элементов. Корпус моноблока выполнен в форме заполненного маслом цилиндра с неразъемной герметичной конструкцией. Источником рентгеновского излучения является трубка типа 1.2 БПК 21-200, которая питается выпрямленным высокочастотным напряжением. Для формирования этого напряжения используется повышающий трансформатор и модуль умножения напряжения высокочастотной схемы. Внутри корпуса также расположены плавная пленочная изоляция, температурные датчики для масла, расширительный компенсатор масла, циркуляционный насос. Циркуляционный насос генерирует принудительную конвекцию масла внутри моноблока как во время работы аппарата, так и после его отключения, что способствует максимальному времени непрерывной работы и быстрому охлаждению излучающего блока. В торцевой части корпуса аппарата расположен герметичный разъем для подачи питания и передачи информационных сигналов от блока питания и управления (БПУ-РК). Температуру масла контролируют электронные термодатчики. В случае повышения температуры масла более чем на +70 °C, срабатывает защита и аппарат отключается. Моноблок АРСЕНАЛ 200 НС подключается к БПУ-РК с помощью кабеля моноблока с износостойкой и морозостойкой полиуретановой изоляцией.

На поверхности корпуса АРСЕНАЛ 200 НС находится эллиптическое пятно красного цвета, которое значит ось рабочей диаграммы излучения моноблока, а его кромка очерчивает край диаграммы.

Для подключения аппарата АРСЕНАЛ 200 НС используется система подключения, включающая БПУ-РК. БПУ-РК - это герметичный блок из силуминувого сплава, который контролирует работу и параметры аппарата с помощью микропроцессора. Он также стабилизирует анодный ток и напряжение на трубке в соответствии с номинальными значениями и обеспечивает безопасную работу операторов через световую и звуковую сигнализацию. БПУ-РК имеет сверхъяркие светодиоды на сторонах блока для световой сигнализации и звуковой сигнализатор внутри блока. Питание БПУ-РК осуществляется через разъем "ПИТАНИЕ". В стандартную комплектацию входит сетевой кабель питания 220 В.

БПУ-РК также оснащен вентилятором для охлаждения электронных элементов. Дополнительные функции для обеспечения безопасности работы с устройством включают переключатель питания с замком безопасности и кнопку аварийной остановки экспозиции "СТОП".

Для работы с рентгеновским аппаратом следует выполнить следующие шаги. После развертывания прибора перед началом просвечивания необходимо установить требуемые значения анодного тока и напряжения. На цифровых индикаторах БПУ РК отображаются параметры последней экспозиции, включая анодное напряжение в кВ, анодный ток в мА и время экспозиции в секундах. При необходимости изменить любой из этих параметров, следует нажать кнопку под соответствующим индикатором и удерживать её нажатой не менее 1,5 секунды. При этом прибор перейдёт в режим установки параметров и настройки. Следуйте инструкции по эксплуатации для установки необходимых значений, затем проведите экспозицию.

Рентгеновский аппарат АРСЕНАЛ 200 НС также имеет функцию задержки старта просвечивания. После установки параметров, эта функция позволяет оператору удалиться от прибора на безопасное расстояние или укрыться на расстоянии, превышающем длину кабеля моноблока.

Также возможно управление началом экспозиции по радиоканалу, предварительно выставив необходимые параметры на БПУ РК. Важно отметить, что аппарат обладает функцией автоматической тренировки рентгеновской трубки. Эту функцию следует выполнить, если прибор не использовался в течение более 24 часов и если рабочий режим превышает 100 кВ. В процессе тренировки напряжение на трубке повышается ступенчато, на каждой ступени устанавливается назначенное время работы, а при пробоях в трубке происходит автоматический плавный перезапуск.











Бренд
Арсенал НК
Произведено в РФ
Да
Предельные значения параметров изделия
Мощность на аноде трубки, Вт 300
Анодное напряжение, кВ 200
Анодный ток, мА 3
Мощность в диапазоне 100–200 кВ, Вт 300
Диапазон изменения параметров
Анодное напряжение на рентгеновской трубке, кВ 100–200
Ток анода рентгеновской трубки, мА 0,1–3,0
Время экспозиции, сек 1–998
Время задержки начала экспозиции, сек 0–60
Дискретность изменения параметров
Анодное напряжение, кВ 1,0
Анодный ток, мА 0,01
Время экспозиции, сек 1
Время задержки экспозиции, сек 5
Рабочий пучок рентгеновского излучения (прямой, конический, ось пучка направлена перпендикулярно оси блока излучателя)
Плоские углы при вершине, градусы 40–60
Размер фокусного пятна 2,0 × 2,0
Мощность дозы рентгеновского излучения (при максимальных анодном напряжении и мощности, на расстоянии 1 м)
По оси диаграммы направленности в рабочем пучке, не менее, Зв/ч 2,5
В сторону, противоположную оси диаграммы направленности при закрытой технологической заглушкой «АРСЕНАЛ 200НС» рабочей диаграмме направленности, не более, мЗв/ч 3,0
Питание изделия
Напряжение однофазной сети переменного тока, В 100–240
Частота сети переменного тока, Гц 50–60
Номинальное напряжение источника постоянного тока, В 24,5 ± −1 ÷ +2
Номинальное напряжение источника постоянного тока (при питании через блок преобразователя с 12/24 В), В 12 ± 2
Потребляемая мощность, не более, Вт 450
Температура окружающей среды
Диапазон рабочих температур, °C −45 ÷ +40
Диапазон температур хранения, °C −50 ÷ +50
Габаритные размеры основных частей
Габариты моноблока «АРСЕНАЛ 200НС», мм Ø130 × 593
Габариты блока питания и управления (БПУ-РК), мм 260 × 260 × 210
Габариты дистанционного пульта управления (радиобрелок), мм 60 × 40 × 15
Длина соединительного кабеля (моноблок — БПУ-РК), м 5
Длина сетевого кабеля с евровилкой, м 2
Масса основных частей изделия
Моноблок «АРСЕНАЛ-200НС», кг 8,4
Блок питания и управления (БПУ-РК), кг 4,9
Пульт дистанционного управления (радиобрелок), кг 0,03
Кабель соединительный (моноблок — БПУ-РК), кг 0,97
Кабель сетевой с евровилкой, кг 0,21


Излучающий блок «АРСЕНАЛ 200НС» 1 шт.
Блок управления и питания с функцией управления началом экспозиции по радиоканалу «АРСЕНАЛ 200НС» (ПБУ-РК) 1 шт.
Устройство беспроводного управления (радио брелок) 2 шт.
Соединяющий кабель (моноблок — БПУ-РК) длиной 5 м 1 шт.
Кабель сетевой европейского стандарта длиной 2 м 1 шт.
Ключ от замка безопасности 2 шт.
Комплект эксплуатационной документации (паспорт, техническое описание, инструкция по эксплуатации) 1 шт.
Кофр для хранения и транспортировки излучающего блока 1 шт.
Кофр для хранения и транспортировки ПБУ-РК 1 шт.
