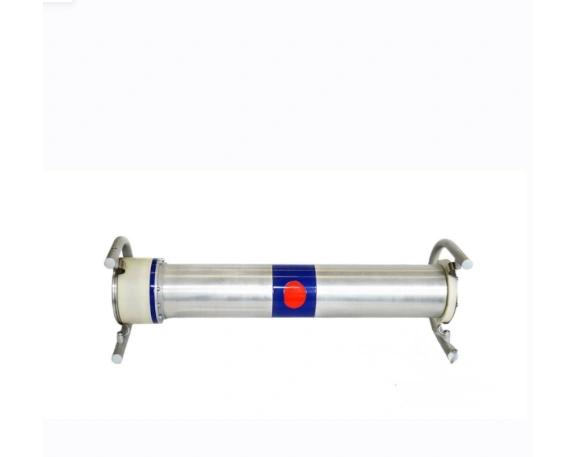

Аппарат рентгеновский переносной «0,3 СБК 200 C РК» с универсальным питанием предназначен для проведения радиографического и рентгентелевизионного контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Аппарат имеет возможность дистанционного управления по радиоканалу, которая позволяет осуществлять включение и выключение экпозиции и тренировки, с помощью радиобрелка на расстояниях до 70 м. Моноблок аппарата «0,3 СБК 200 C РК» с универсальным питанием представляет собой источник рентгеновского излучения со встроенной рентгеновской трубкой типа 1,2 БПК 21-200, с фокусным пятном 2,0x2,2 мм, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Аппарат имеет расширенный диапазон рабочих температур и может применяться в условиях Арктики при температурах до -40 °С. Для данного аппарата нами разработаны различные простые приспособления, позволяющие удобно использовать аппарат на таких объектах контроля, как трубы малого и среднего диаметров. |

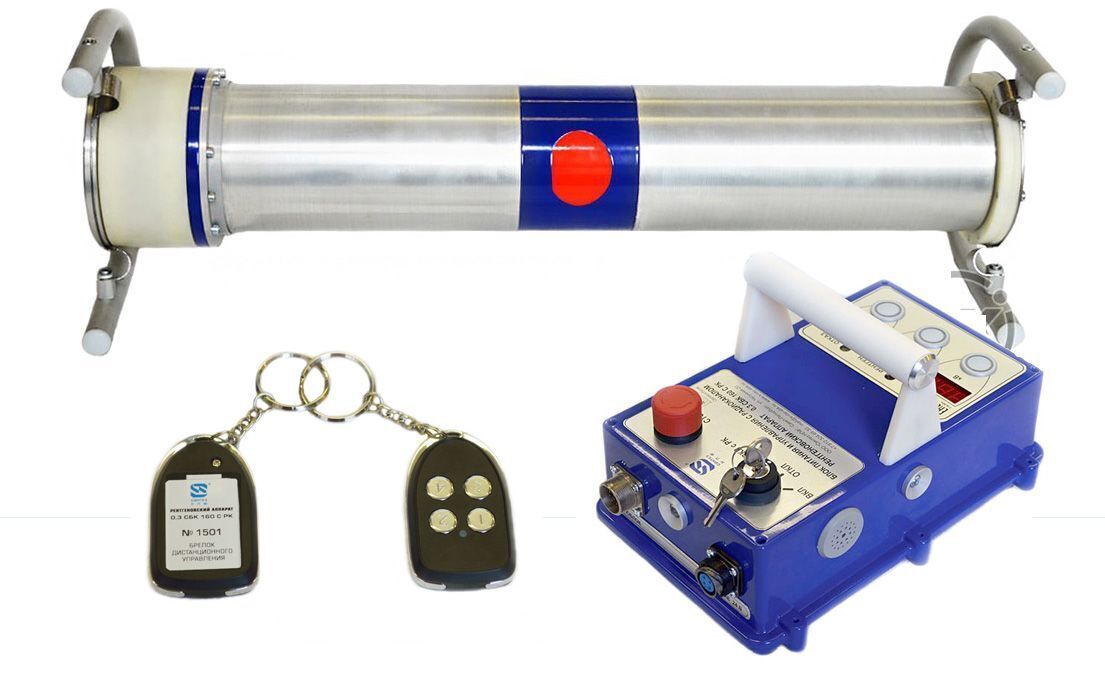

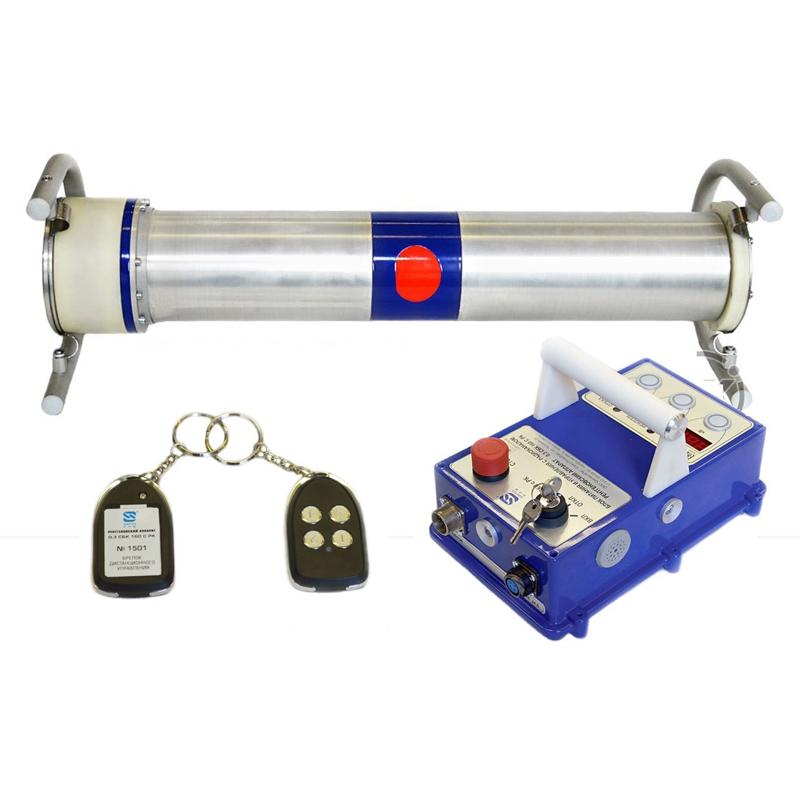

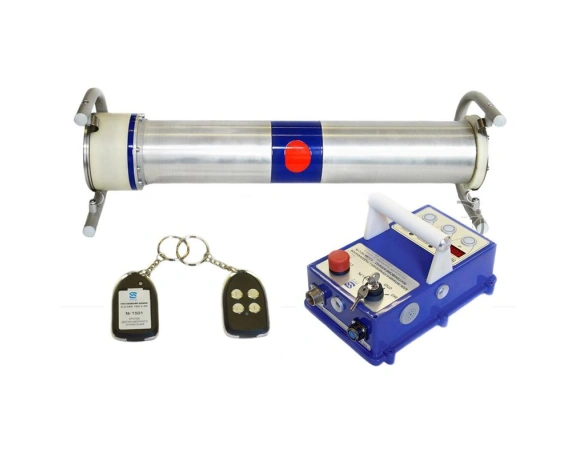

Состав базового комплекта
|
|
|

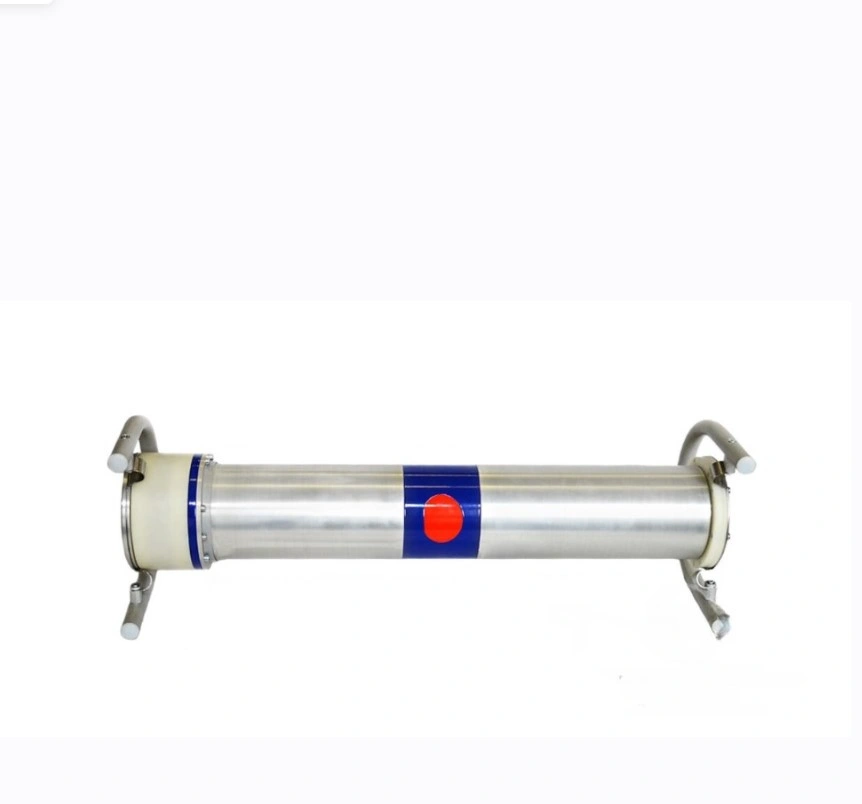

Моноблок «0,3 СБК 200 С» |
|
|
|

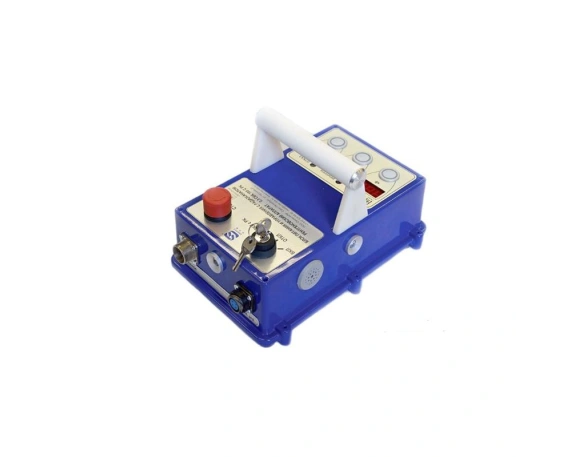

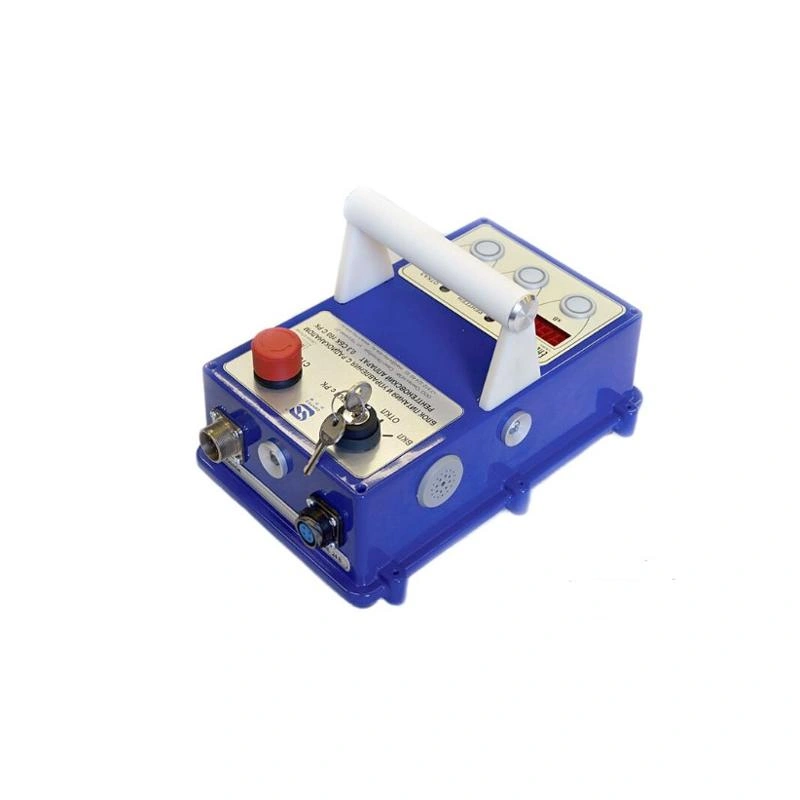

Блок питания и управления (БПУ-РК) «0,3 СБК 200 С РК» с универсальным питанием |
|
|
|

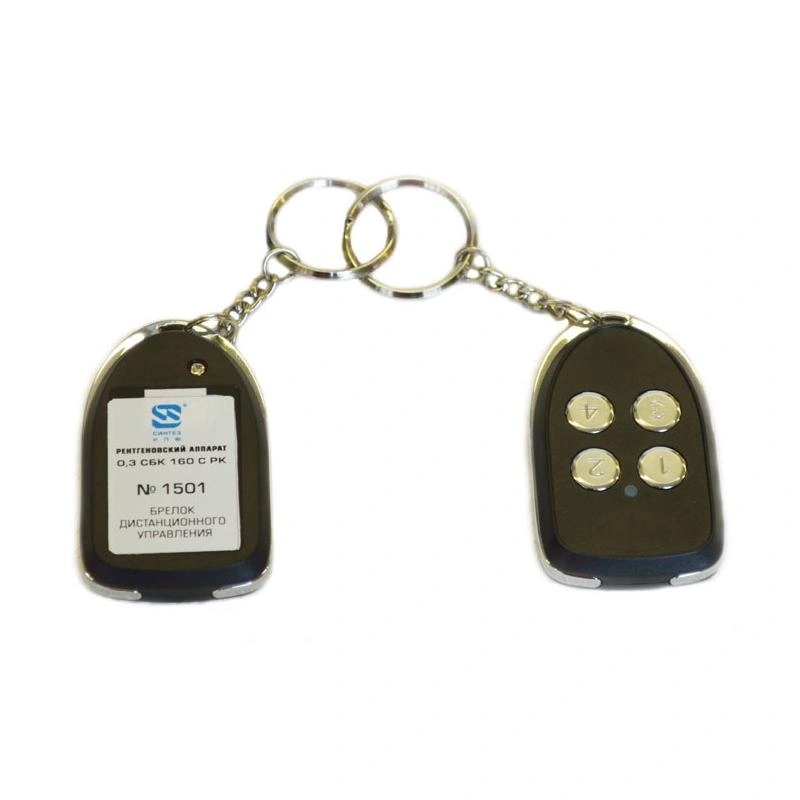

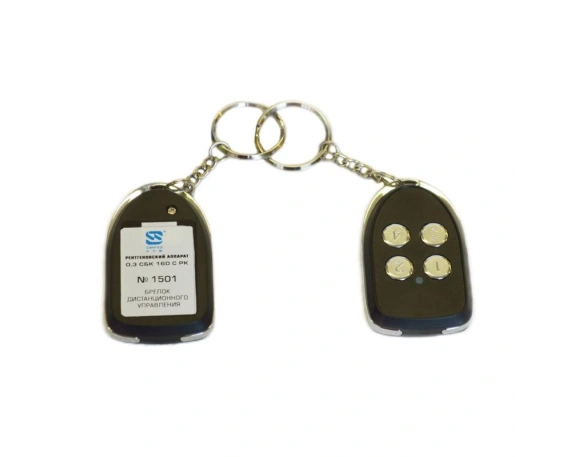

Пульт радио управления-радиобрелок (РБ) - 2 шт. |
|
|
|
Кабель моноблока (2РМ22-2РМ22) длиной 5 м |
|
|
|
Кабель сетевой (2РМ24-евровилка) длиной 2 м |
|
|
|
Съемная ручка моноблока |
|
|
|
Комплект ключей замка безопасности |
|
|
|
Комплект эксплуатационной документации |
|
|
|
Пластиковый ящик для Моноблока «0,3 СБК 200 С» |
|
|
|
Пластиковый ящик для Блока питания и управления «0,3 СБК 200 С» с универсальным питанием |
|
Размер эффективного фокусного пятна, мм |
2,0 х 2,2 мм |
|
Диапазон рабочих температур, °С |
-40°С ÷ +40° С |
|
Максимальная мощность на аноде трубки, Вт |
300 |
|
Диапазон тока, мА |
0,1 - 3 мА |
|
Угол выхода пучка, ° |
60° × 40° |
|
Масса, кг |
комплект 19 кг |
|
Внутренняя среда |
Маслонаполненные |
|
Вид трубки |
Со стеклянной трубкой |
|
Тип охлаждения |
С воздушным охлаждением |
|
Направление излучения
|
Направленный |
|
Тип питания трубки
|
Постоянный ток |
|
Напряжение, kV
|
200 |
|
Производитель
|
Синтез НПФ |
|
Регулировка по току
|
Да |
|
Выход направленного излучения
|
Боковой |
|
Материал трубки
|
Стекло |
|
В реестре Газпрома (ИНТЕРГАЗСЕРТ)
|
Да |
|
Произведено в РФ
|
Да |
