Панорамный рентгеновский генератор постоянного потенциала с боковым выходом излучения BALTOSPOT GCP180C предназначен для проведения радиографического контроля сварных соединений трубопроводов, больших емкостей и других протяженных изделий цилиндрической формы в составе кроулеров изнутри проверяемого объекта.

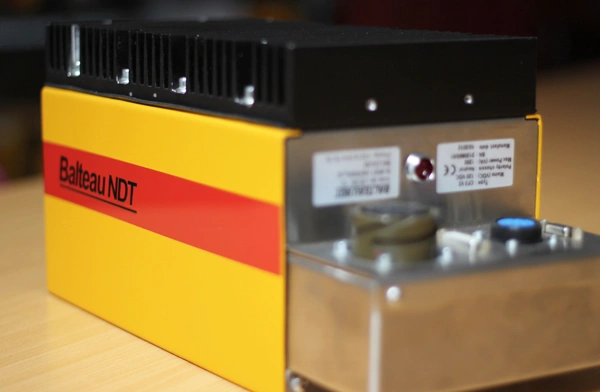

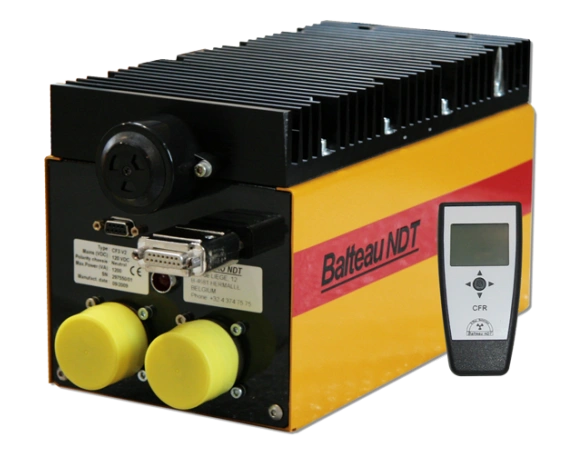

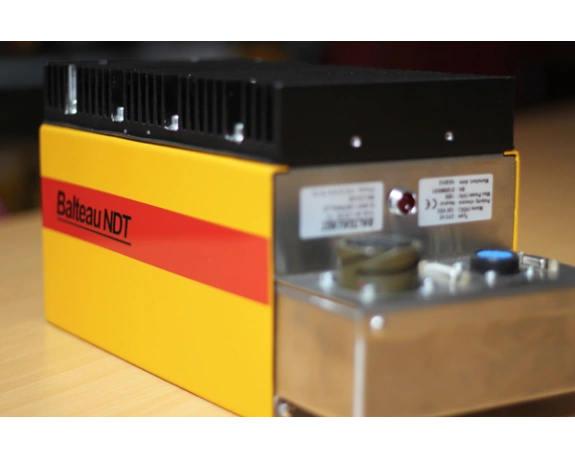

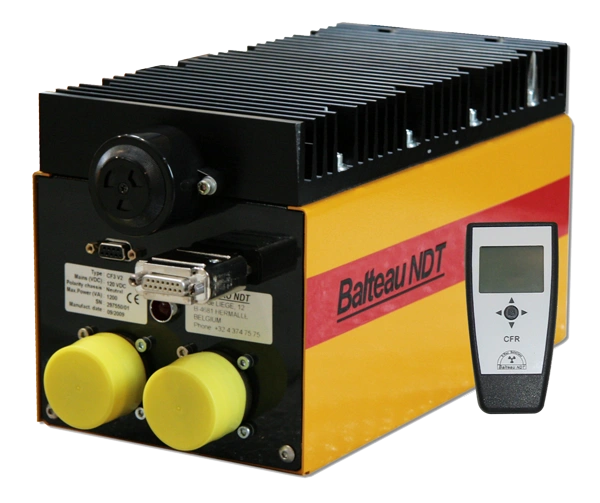

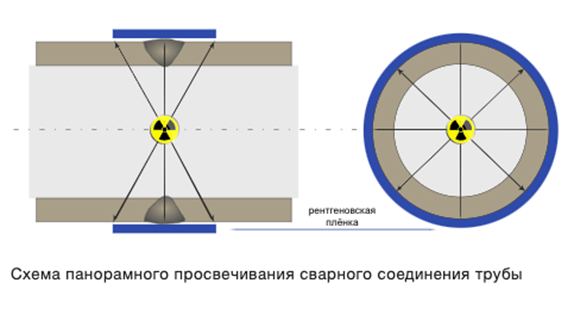

Данный метод является оптимальным для кольцевых швов, так как позволяет просветить все соединение за одну экспозицию.
Для сравнения, при контроле с внешней стороны объекта потребуется не менее четырех просвечиваний из разных точек и гораздо больше времени на перемещение излучателя от одного сварного соединения к другому. Кроме того, при контроле объекта изнутри легче добиться качественного снимка, затратив небольшое количество времени, чем при контроле с внешней стороны через 2 стенки объекта.
Рентгеновский блок BALTOSPOT GCP180C создан на основе стеклянной трубки, размер фокусного пятна которой составляет Ø5х0,6 мм (по стандарту IEC336).
Рентгеновская трубка формирует панорамный пучок излучения с углом раствора – 360°×45°. Изоляция внутри рентгеновского блока – трансформаторное масло, более устойчивое к низким температурам, чем элегаз.
Диапазон рабочих температур BALTOSPOT GCP180C – от -40 ºС до + 70ºС. Для защиты прибора от перегрева производителем предусмотрено принудительное воздушное охлаждение с помощью встроенного вентилятора.
Напряжение на катоде рентгеновской трубки регулируется от 90 до 180 кВ. Приблизительная выходная мощность трубки – 3 мА.
Возможность настройки параметров излучения в сочетании с постоянным напряжением на рентгеновской трубке позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
BALTOSPOT GCP180C может за 1 минуту просветить объект толщиной до 26 мм по стали (параметр измерен при фокусном расстоянии 700мм, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 2).
В качестве фиксирующего материала для данного аппарата могут быть использованы рентгеновские пленки, запоминающие пластины или цифровые детекторы.

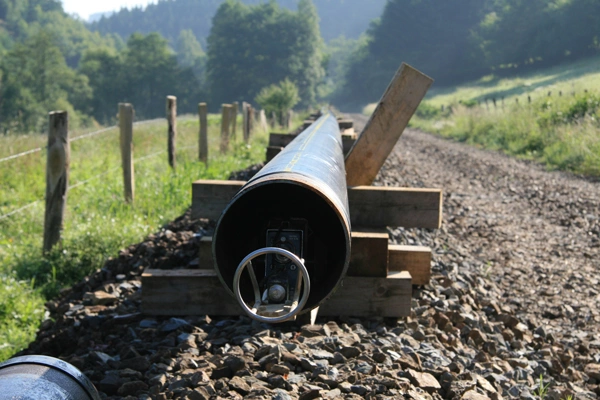

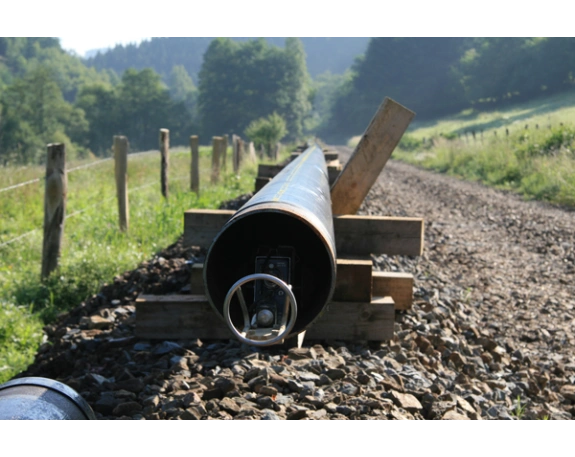

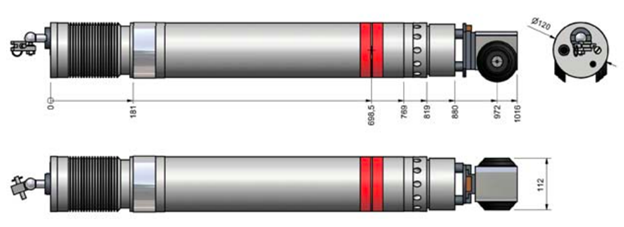

Диаметр BALTOSPOT GCP180C – всего 120 мм, что позволяет использовать его для неразрушающего контроля узких труб.
Электроснабжение GCP180C предусмотрено от источника постоянного тока в диапазоне напряжения от 43 до 60 В, максимальный потребляемый ток – 10 А, Он может быть установлен в большинство кроулеров и подключен к их системам питания и управления.
Преимущества рентгеновского аппарата BALTOSPOT GCP180C
– BALTOSPOT GCP180C относится к последнему поколению рентгеновских аппаратов Balteau – к генераторам постоянного потенциала, работа которых основана на принципе термоэлектронной эмиссии. Эта технология позволяет прибору формировать на выходе стабильное высокочастотное излучение заданной мощности в течение всей длительности экспозиции (время нарастания и спада амплитуды напряжения и тока пренебрежимо мало). Таким образом, длительность экспозиции при просвечивании одной и той же толщины у аппаратов постоянного потенциала в два раза короче, чем у импульсных, а соответственно, производительность – в два раза выше. Кроме того, качество снимков у рентгеновских генераторов постоянного потенциала стабильно высокое, они лучше всего подходят для работы в системах цифровой рентгенографии.
– Конструкция BALTOSPOT GCP180C приспособлена для работы с малогабаритными кроулерами для инспекции узких трубопроводов:
небольшой диаметр (120 мм);
низкое напряжение питания, которое позволяет подключать излучатель к компактным батареям, состоящим из 4-5 аккумуляторов по 12В;
колеса в передней части рентгеновского блока и крепление к шасси кроулера в задней позволяют не размещать сам блок на тележке, тем самым экономя место в трубе.
– Излучающий блок изолирован от внешней среды трансформаторным маслом и оборудован системой вентиляции для принудительного воздушного охлаждения, что существенно расширило его рабочий температурный диапазон по сравнению с другими рентгеновскими генераторами для кроулеров Balteau. При этом аппарат, несмотря на свои компактные размеры, способен поддерживать 50% цикл работы при температуре 35 ºС.
– BALTOSPOT GCP180C приспособлен для работы в сложных полевых условиях: все компоненты устойчивы к высокой влажности и низким температурам. Прочный корпус устойчив к ударам при транспортировке и позиционировании, металлические разъемы производства Canon mil. обладают повышенным запасом прочности.
Портативный рентгеновский генератор постоянного потенциала BALTOSPOT GCP180C в кроулерном исполнении – это высококачественный, производительный, надежный и при этом удобный в эксплуатации прибор для работы в составе кроулера при проведении неразрушающего контроля сварных стыков изделий цилиндрической формы из металлов и сплавов небольшого диаметра, например, трубопроводов и емкостей в нефтяной, газовой, химической и других отраслях.
Помните, что залог долгой бесперебойной работы любого аппарата рентгенографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
