Направленный рентгеновский генератор постоянного потенциала с боковым выходом излучения BALTOSPOT LLX200-DA предназначен для проведения радиографического контроля сварных соединений трубопроводов, резервуаров, емкостей и других изделий из металлов и сплавов в цеховых, лабораторных и полевых условиях.
BALTOSPOT LLX200-DA относится к последнему поколению рентгеновских аппаратов Balteau – к генераторам постоянного потенциала, работа которых основана на принципе термоэлектронной эмиссии. Эта технология позволяет прибору формировать на выходе стабильное высокочастотное излучение заданной мощности в течение всей длительности экспозиции (время нарастания и спада амплитуды напряжения и тока пренебрежимо мало). Таким образом, длительность экспозиции при просвечивании одной и той же толщины у аппаратов постоянного потенциала в два раза короче, чем у импульсных, а соответственно, производительность – в два раза выше. Кроме того, качество снимков у рентгеновских генераторов постоянного потенциала стабильно высокое, они лучше всего подходят для работы в системах цифровой рентгенографии.
Рентгеновский блок BALTOSPOT LLX200-DA выполнен на основе металлокерамической трубки и поставляется в двух модификациях: LLX200-DA-0 (острофокусной) и LLX200-DA-1 (стандартной).
Размер фокусного пятна LLX200-DA-0 составляет Ø0,4х0,4 мм по стандарту IEC336 (1 мм по стандарту EN12543), а LLX200-DA-1 – Ø1,5х1,5 мм по стандарту IEC336 (3 мм по стандарту EN12543)
Рентгеновская трубка формирует направленный пучок излучения с углом раствора – 60°×40°.
Изоляция внутри рентгеновского блока – элегаз SF6. Блок оснащен встроенным манометром, который контролирует давление элегаза в трубке и сообщает о нарушении пределов допустимого диапазона.

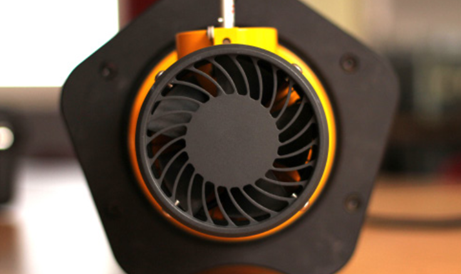

Для поддержания рабочей температуры внутри прибора производителем предусмотрено принудительное воздушное охлаждение с помощью встроенного вентилятора. Рабочие температуры окружающей среды для BALTOSPOT LLX200-DA – от -25 ºС до +70 ºС.
Специальный датчик фиксирует температуру излучающей трубки и при достижении +70ºС автоматически отключает прибор, защищая его от перегрева.
Ток на аноде трубки BALTOSPOT LLX200-DA регулируется в диапазоне от 0,5 до 12 мА с шагом в 0,1 мА, а напряжение на катоде – от 5 до 200 кВ, при этом максимальная рассеиваемая мощность на аноде для модификации LLX200-DA-0 – 600 Вт, а для LLX200-DA-1 – 900 Вт (для рентгеновских аппаратов постоянного потенциала нельзя выставить одновременно максимальные значения тока и напряжения на трубке).
Возможность точной и гибкой настройки параметров излучения позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
BALTOSPOT LLX200-DA-0 способен просветить объект толщиной до 42 мм по стали, а LLX200-DA-1 – до 44 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 10 мин, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 2).
В качестве фиксирующего материала для данного генератора можно использовать рентгеновские пленки, пластины или цифровые детекторы.

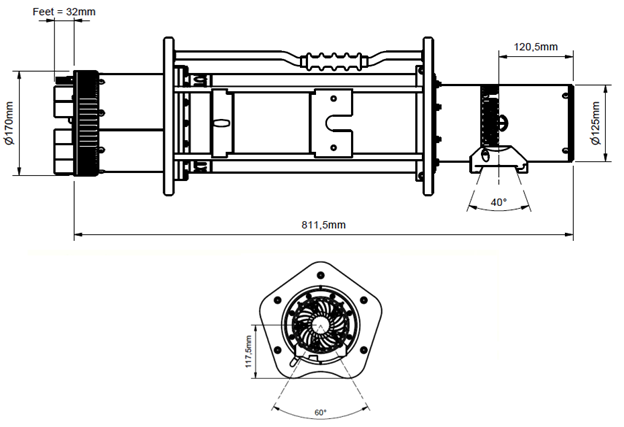

Рентгеновский блок в базовом комплекте поставляется с защитным каркасом, оборудованным прочными кольцами и ручкой для переноски. Вес генератора без каркаса – 16 кг, длина – 812 мм, диаметр в части, где расположено окно выхода излучения – 125 мм.
Для BALTOSPOT LLX200-DA производителем предусмотрено два варианта системы питания и управления:
– блок питания и управления DC-1 (поставляется в базовом комплекте);

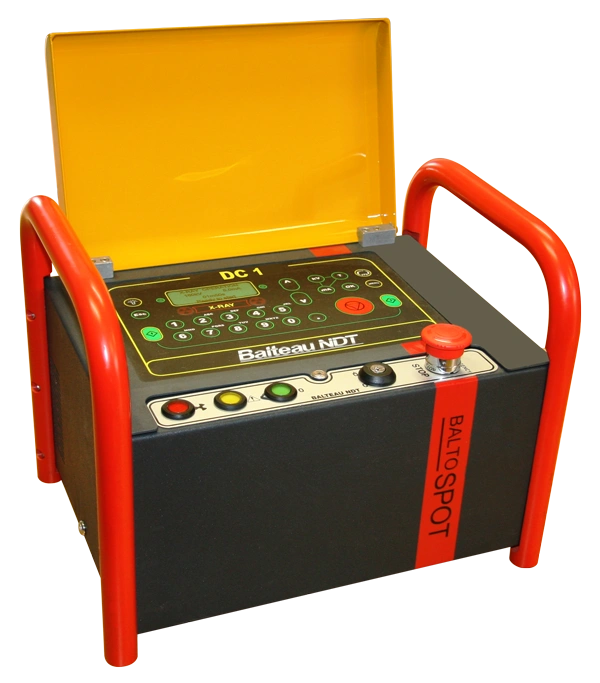

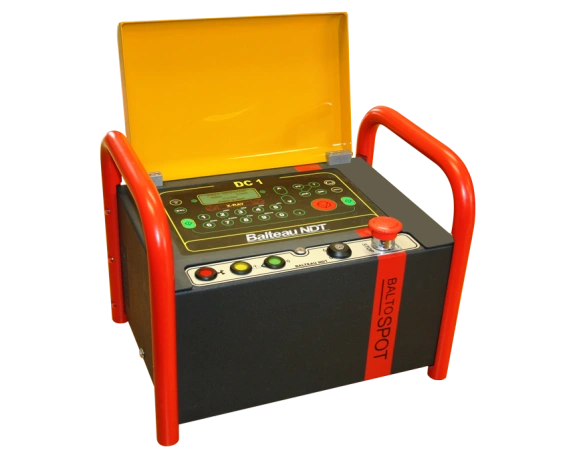

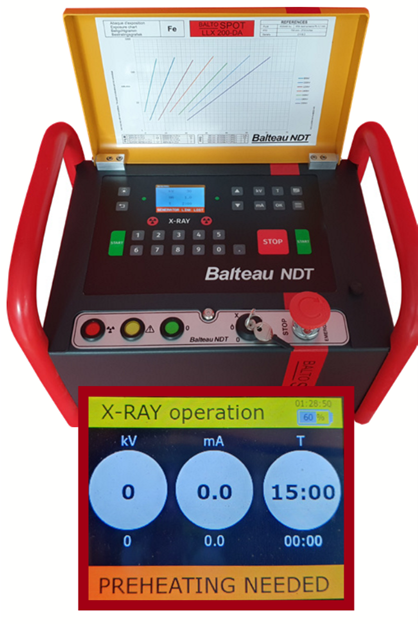

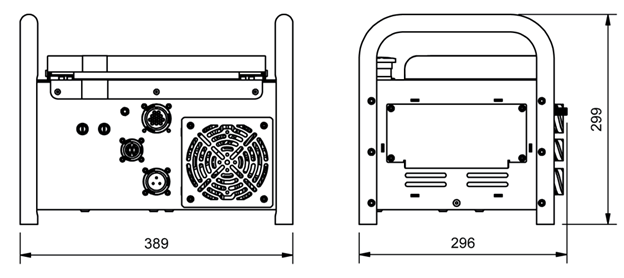

В ударопрочном алюминиевом корпусе с водонепроницаемым дисплеем и защитной крышкой DC-1 расположены многофункциональный микропроцессор и блок преобразования энергии. Вес DC-1 – 9,2 кг.
DC-1 управляет настройками экспозиции (напряжение, ток и время излучения – от 1 сек до 99 минут 59 сек с шагом в 1 секунду) и автоматической тренировки трубки (длительность от 90 секунд), хранит 100 последних снимков и данные о параметрах и настройках 100 последних измерений.
В DC-1 предусмотрен безопасный запуск экспозиции с двух кнопок.
БПУ может быть подключен к электропитанию от однофазной сети переменного тока с диапазоном напряжения – 170 – 260 В/45 – 66 Гц (в том числе от электрогенератора мощностью до 1000 Вт). Через специальный адаптер возможно подключение к сетям с напряжением в расширенном интервале – от 100 до 260 В.
– пульт удаленного управления по радиоканалу HAND-XD + блок питания DCP (поставляется опционально, для заказа обращайтесь к нашим менеджерам).

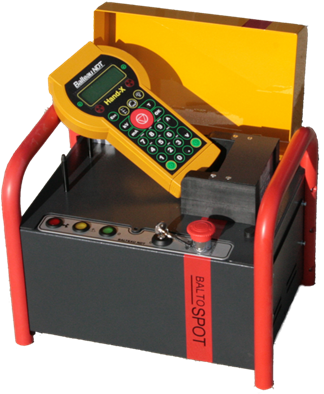

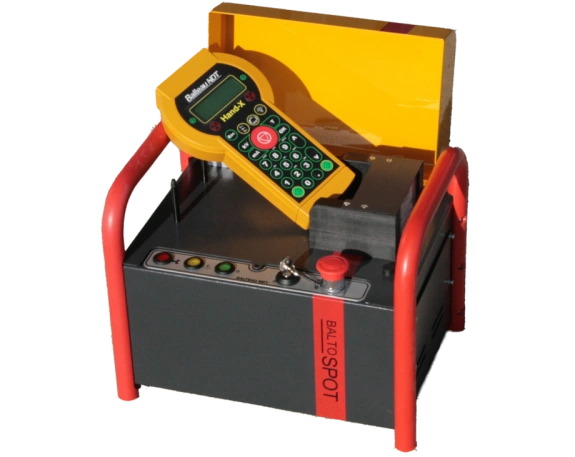

Системой управления по радиоканалу HAND-XD + DCP реализованы те же функции, что и в DC-1, но с возможностью управления экспозицией с расстояния до 100 м. Это особенно удобно для радиографического контроля объектов в полевых условиях.
В пульт управления HAND-XD встроен счетчик Гейгера-Мюллера, который предупреждает дефектоскописта о случайном выбросе радиации.
HAND-XD работает по радиосвязи от встроенного аккумулятора 2,5 А (8 часов работы без подзарядки), в комплекте к нему идет зарядное устройство 12В.

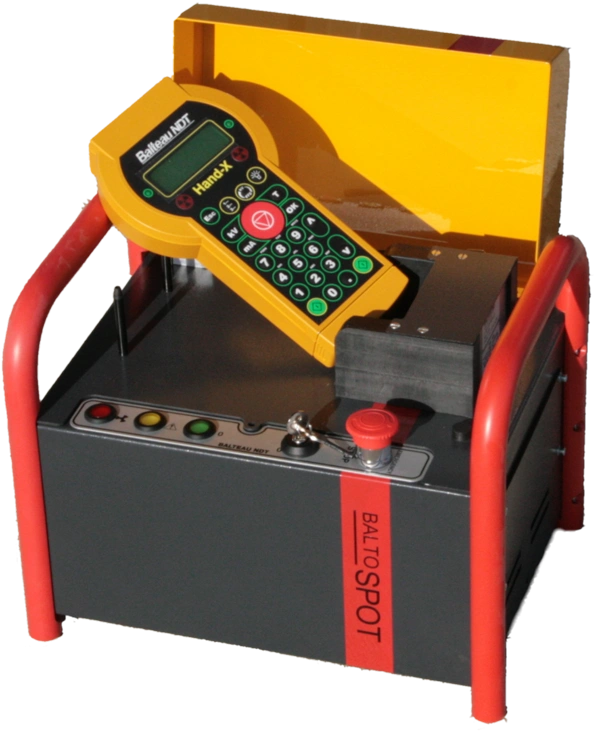

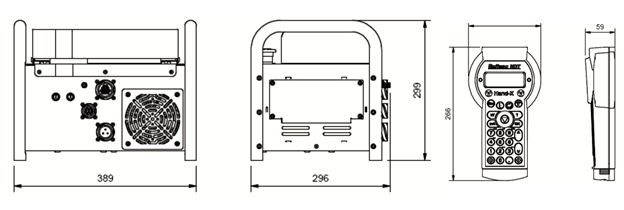

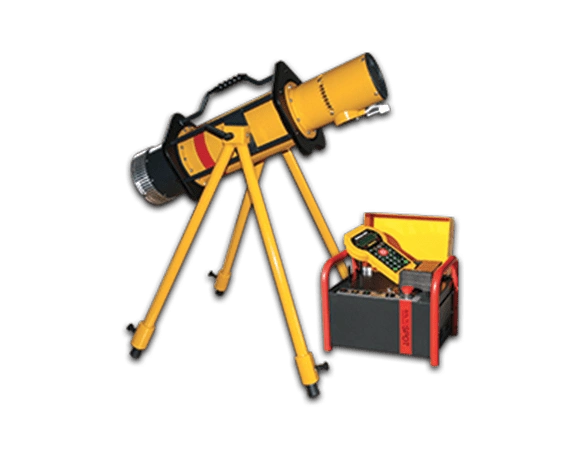

Второй вариант управления экспозицией с помощью HAND-XD – прямое. В этом случае HAND-XD размещается на корпусе DCP в специально предусмотренном отсеке, радиосвязь выключается, управление идет через соединительный кабель напрямую. В этом же режиме можно зарядить аккумулятор HAND-XD для последующей удаленной работы по радиоканалу, не используя отдельное зарядное устройство.
Вес пульта HAND-XD – 900 грамм. Вес блока питания DCP – 9,5 кг.
Преимущества рентгеновского аппарата BALTOSPOT LLX200-DA
– Металлокерамическая трубка, входящая в состав рентгеновского аппарата, обладает большим рабочим ресурсом (до 5000 часов непрерывного излучения), устойчивостью к мощному рентгеновскому излучению, а также к механическим ударам и другим повреждениям, по сравнению со стеклянной.
– Возможность выбрать рентгеновский аппарат LLX200-DA в острофокусном (LLX200-DA-0) и стандартном (LLX200-DA-1) исполнении. Малый размер фокусного пятна подходит для работы с малых фокусных расстояний, что может быть востребовано в цифровой рентгенографии, при поиске небольших дефектов (например, при проверке объектов искусства или мелких деталей).
– Для точного направления рентгеновского генератора в базовый комплект поставки входит лазерный четырёхточечный целеуказатель, который крепится на бленду окна выхода излучения.
– Благодаря принудительному воздушному охлаждению генератор сохраняет 100% цикл работы в пределах рекомендуемого температурного значения – до +50 ºС.
– БПУ DC-1 и система управления по радиоканалу HAND-XD + DCP универсальны для всех аппаратов серии LLX и автоматически определяют подключенный к ним рентгеновский блок, что очень удобно при транспортировке, когда производится неразрушающий контроль несколькими генераторами.
– BALTOSPOT LLX200-DA неприхотлив в электроснабжении. Блок питания способен поддерживать постоянную величину напряжения на выходе для стабильного питания рентгеновского блока. Это позволяет подключать аппарат к сетям с нестабильным напряжением, генераторам с низкой мощностью, а также к сетям с другими стандартами напряжения/частоты (в других странах). Опционально БПУ (HAND-XD + DCP и DC-1) можно оборудовать адаптером 100-260 В/60Гц.
– Корпусы рентгеновского блока и модулей системы управления выполнены из легкого, прочного алюминия, защищены от влаги и пыли (IP65), снабжены удобными ручками для переноски, а также оборудованы прочными металлическими разъемами для подключения кабелей, производства оборонного предприятия CANON. Разъемы на блоке питания имеют независимое заземление. Благодаря этим особенностям подключение всех модулей аппарата BALTOSPOT LLX200-DA – надежное, износоустойчивое и безопасное.
– Применение легких металлов в конструкции аппарата и газовой изоляции излучающей трубки, а также облегченных и укороченных соединительных кабелей, позволило производителю снизить общий вес комплекта оборудования и тем самым упростить его транспортировку и установку, что особенно актуально в полевых условиях.

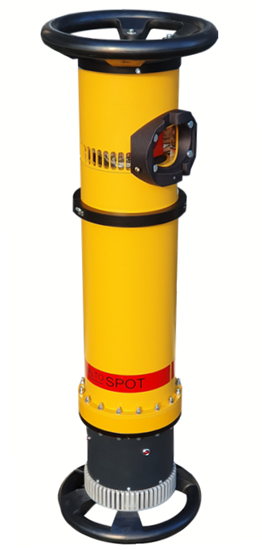

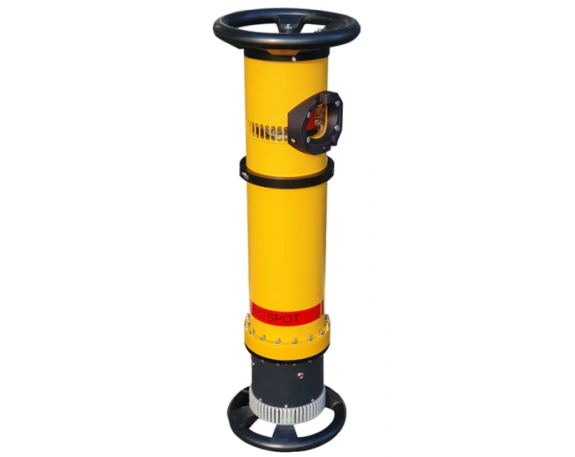

– Защитный каркас, с которым поставляется рентгеновский генератор, – удобное и функциональное приспособление для переноски и позиционирования BALTOSPOT LLX200-DA:
- рентгеновский блок в каркасе может вращаться на 360°;
- защитные кольца имеют V-образную форму, что облегчает установку на изогнутые поверхности, например, трубопроводы;
- ручка для переноски может менять свое положение (складываться) при необходимости;

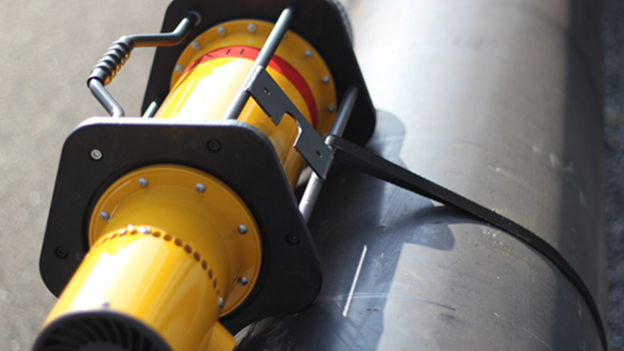

- в комплекте с каркасом идет ременное крепление для трубопроводов и других изделий цилиндрической формы;

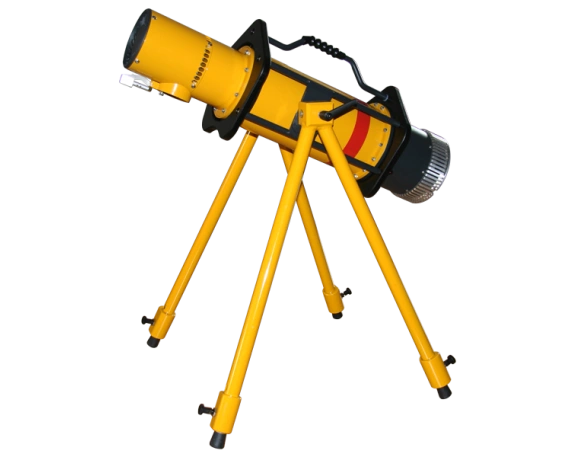

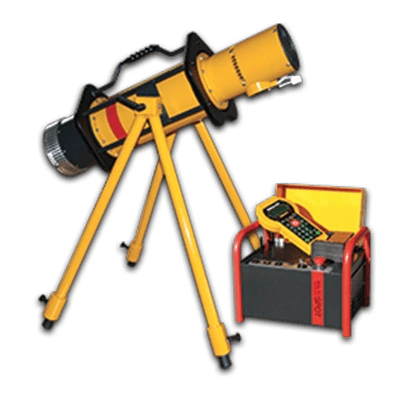

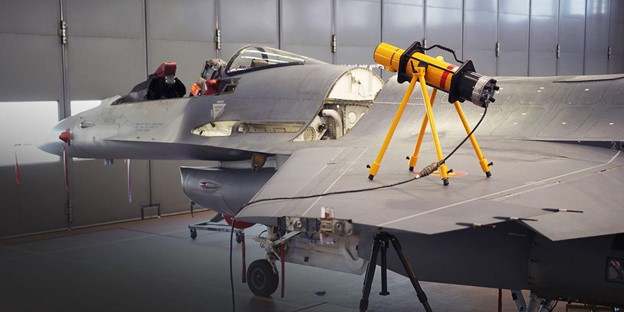

- для каркаса доступно крепление на четырехногую основу с помощью специальных планок;
- защитное кольцо в верхней части рентгеновского блока располагается ниже окна выхода излучения, не увеличивая ее диаметр, что облегчает размещение генератора в труднодоступных местах.
– Опционально БПУ (HAND-XD + DCP и DC-1) может быть оборудован интерфейсом RS232 для подключения к ПК или цифровому детектору, чтобы экспортировать данные и управлять работой рентгеновского аппарата.

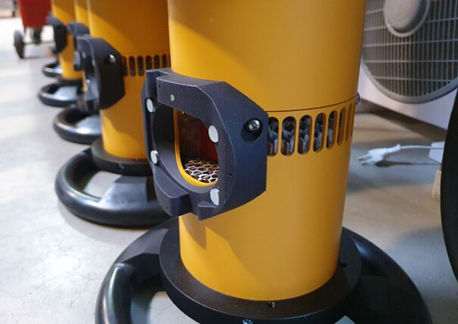

В базовый комплект BALTOSPOT LLX200-DA, помимо лазерной указки и каркаса, входит упаковочная тара, сумка для аксессуаров, холдер на рентгеновский блок для крепления пользовательских диафрагм и свинцовой заглушки, а также соединительный и силовой кабели.

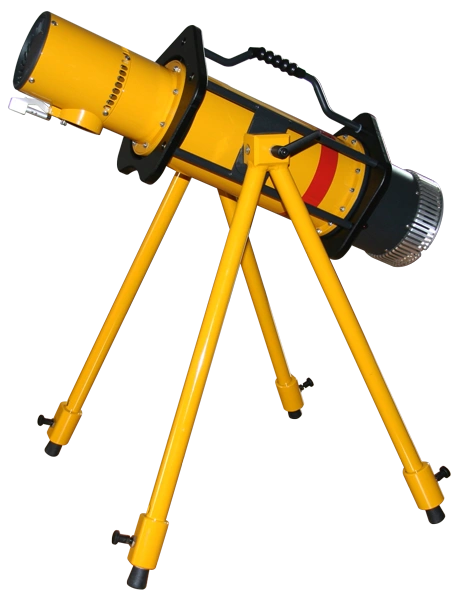

Также производителем разработан ряд дополнительных устройств, которые повышают эффективность измерений и облегчают работу дефектоскописта: специализированные диафрагмы, свинцовая заглушка, штатив, четырехногая подставка для использования совместно с каркасом, дозиметр (для DC-1), сигнальная лампа и рипитер для подключения нескольких ламп, интерфейс RS232 для подключения к ПК или цифровым детекторам, транспортный кейс, адаптер напряжения 100 – 260 В, калькулятор экспозиции для HAND-XD.
Для заказа расширенного комплекта аксессуаров обращайтесь к нашим менеджерам.
BALTOSPOT LLX200-DA – качественный, надежный, удобный для переноски, производительный прибор, который одинаково хорошо работает как с аналоговыми пленками, так и с цифровыми детекторами, имеет большой и гибкий диапазон настроек, может быть поставлен в острофокусной и стандартной модификации, а значит, подходит для широкого круга задач по дефектоскопии в полевых, цеховых и лабораторных условиях.
BALTOSPOT LLX200-DA может быть востребован в нефтяной, газовой, химической, строительной, энергетической, судостроительной и других отраслях, а также для оборудования небольших лабораторий неразрушающего контроля и проверки объектов искусства.
Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
