Для обеспечения высочайшего качества промышленных объектов сегодня активно применяется рентгеновский контроль, позволяющий выявить скрытые дефекты в структуре металлов. Одним из наиболее эффективных инструментов в этой области является аппарат ЭРА 32П. Благодаря работе на постоянном токе, это устройство гарантирует стабильность излучения с погрешностью не более ± 1%, что критически важно для получения четких и достоверных снимков.
Конструктивные преимущества и надежность

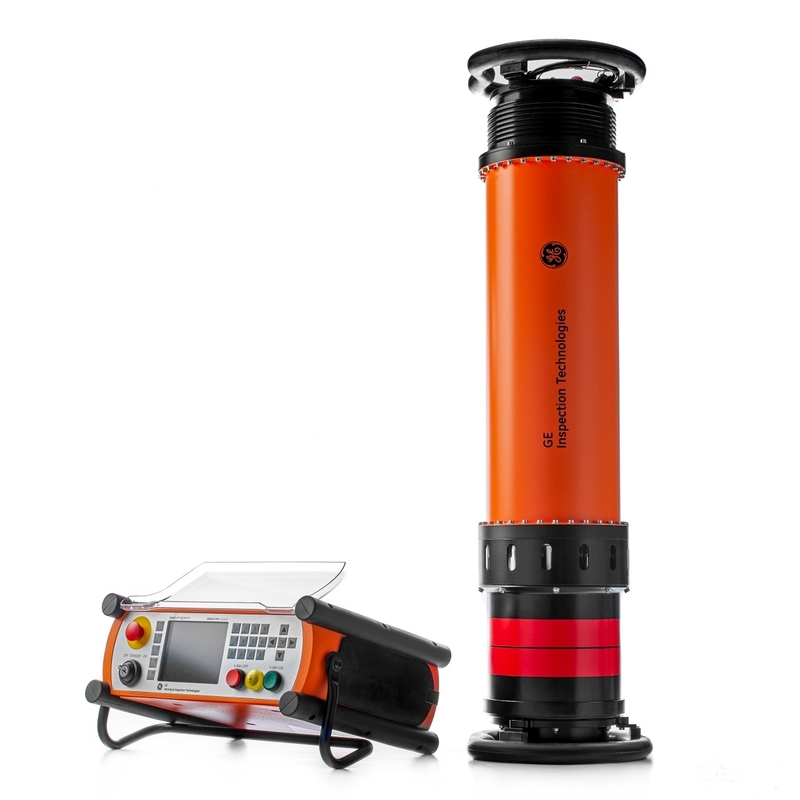

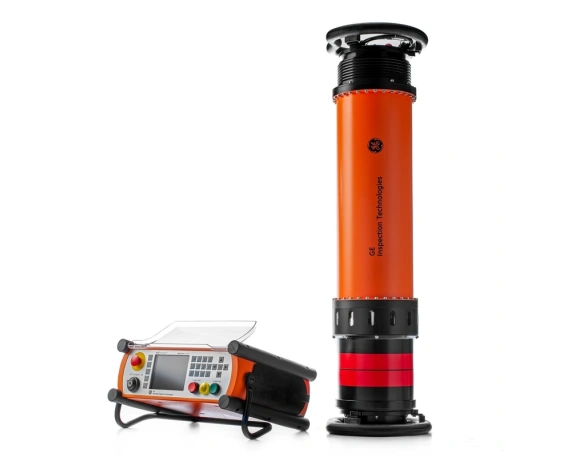

Сердцем системы является современный моноблок, объединяющий высоковольтный генератор и металлокерамическую трубку MIR 200E/P. Такая архитектура обеспечивает выходную мощность до 600 Вт, сохраняя при этом мобильность комплекса — вес излучателя составляет всего 31 кг. Прочный корпус с классом защиты IP65 позволяет проводить радиографический неразрушающий контроль даже в экстремальных условиях: под проливным дождем или в пыльной буре, при температурах от -20 до +50 °C.
Чтобы подобрать оптимальную комплектацию для вашего объекта, получите консультацию наших инженеров!
Технологические возможности и панорамная съемка
Основная особенность модели заключается в возможности кругового просвечивания. Геометрия пучка с углом 40° × 360° позволяет исследовать кольцевые швы цилиндрических конструкций всего за один цикл. Если же задача требует локального воздействия, предусмотрена специальная свинцовая диафрагма, формирующая направленный поток. Данный радиографический метод значительно сокращает временные затраты на проверку магистральных трубопроводов, особенно при использовании аппарата в составе кроулеров.
Эффективность работы подтверждается следующими характеристиками:
● Проникающая способность: аппарат успешно просвечивает сталь толщиной до 32 мм (при фокусном расстоянии 700 мм и использовании пленки класса D7).
● Широкий диапазон настроек: регулировка напряжения от 5 до 200 кВ и тока от 0,5 до 10 мА позволяет гибко адаптироваться под плотность любого материала.
● Качество изображения: вольфрамовый анод с фокусным пятном 0,4 × 4 мм обеспечивает высокую детализацию картинки, соответствующую стандарту EN 12543.
Интеллектуальное управление и автономность
Современный рентгенографический метод контроля сварных швов невозможен без точных расчетов. Пульт управления ЭРА 32П оснащен графическим ЖК-дисплеем (320 × 240 рх) и встроенным калькулятором экспозиции. Система автоматически вычисляет параметры съемки, опираясь на тип пленки и толщину металла, и способна хранить в памяти до 250 индивидуальных программ пользователя.
Низкое энергопотребление (максимум 1,0 кВА) делает устройство полностью автономным — оно стабильно работает от переносных генераторов в полевых условиях. Инженерные решения, внедренные в ЭРА 32П, делают радиографический контроль сварных соединений быстрым, безопасным и максимально точным процессом, исключающим ошибки из-за человеческого фактора.
