Рентгеновский аппарат Eresco 65 MF4

Рентгеновский аппарат Eresco 65 MF4 отличается набором эксплуатационных характеристик, ориентированных на интенсивную промышленную эксплуатацию.

Ключевые преимущества Eresco 65 MF4

• Возможность длительной непрерывной работы

• Высокая мощность излучения и её стабильный выход

• Более однородный по составу спектр излучения

• Чёткие границы фокального пятна

Такие параметры позволяют эффективно применять Eresco 65 MF4 в широком спектре задач НК: от контроля качества отливок из цветных и чёрных металлов до диагностики трубопроводов и оборудования в нефтегазовой отрасли

Генераторы серии Eresco зарекомендовали себя в условиях, где важны точность результатов и производительность контроля. Универсальный микропроцессорный блок управления серии MF позволяет интегрировать оборудование в автоматизированные системы неразрушающего контроля и обеспечивает стабильную работу в составе производственных линий

В аппарате Eresco 65 MF4 реализован направленный метод излучения: пучок имеет эллиптическую форму в поперечном сечении с углами раскрытия 60° по горизонтали и 40° по вертикали. Контроль может выполняться с применением рентгеновской плёнки, запоминающих пластин или цифровых детекторов.

Обзор Eresco 65 MF4

Рентгеновские аппараты серии Eresco имеют большой опыт эксплуатации в различных областях промышленности, включая применение на ответственных объектах атомной отрасли. Практика показала их высокую надёжность: в ряде случаев оборудование отрабатывает ресурс рентгеновской трубки без отказов. Производитель GE Sensing & Inspection Technologies традиционно придерживается высоких стандартов качества в сегменте оборудования НК.

Стабильность параметров излучения напрямую влияет на качество радиографических снимков. У Eresco 65 MF4 формируется более однородный спектр и чёткое фокальное пятно, что обеспечивает высокую контрастность изображений и снижает размытость. Это упрощает расшифровку снимков и повышает достоверность контроля.

С точки зрения эксплуатации аппарат рассчитан на работу в сложных климатических условиях. Герметичные соединения, защищённые разъёмы и корпус с классом защиты IP65 позволяют использовать оборудование на открытых площадках и в «трассовых» условиях, включая работу в траншеях. При этом возможна работа от переносных электростанций мощностью от 2 кВт, что делает прибор независимым от стационарных источников питания.

Отдельное внимание уделено системе охлаждения. В конструкции реализовано принудительное воздушное охлаждение анода, что исключает необходимость жидкостных систем и повышает мобильность без потери мощности. Дополнительно используется газовая среда для теплоотвода и изоляции элементов высоковольтного блока.

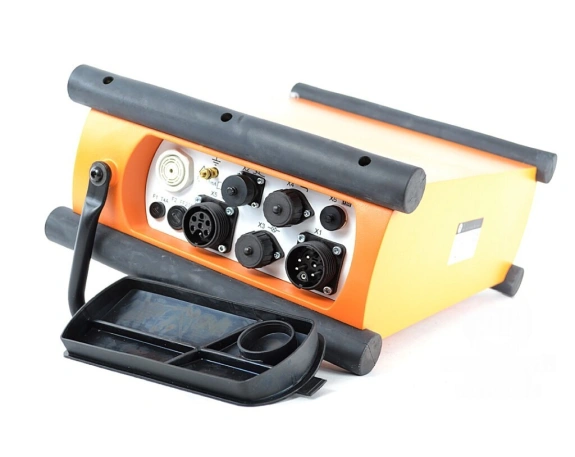

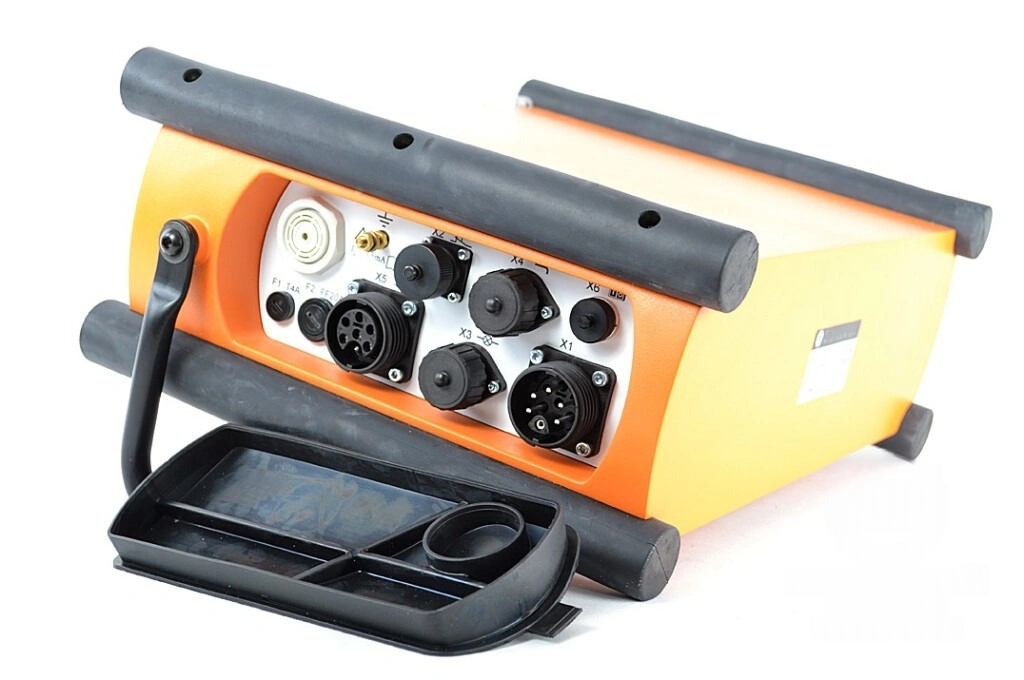

Управление прибором организовано максимально просто: все основные элементы вынесены на лицевую панель блока питания. Оператор задаёт параметры экспозиции с клавиатуры, а на дисплее отображаются ключевые данные — последовательность операций, время прогрева, значения напряжения и тока. Предусмотрено сохранение пользовательских режимов, что ускоряет повторяющиеся операции контроля.

Для транспортировки и работы в полевых условиях доступны дополнительные решения: алюминиевые кейсы для излучателя и пульта, а также оснастка для точного позиционирования аппарата относительно объекта контроля.

Безопасность эксплуатации обеспечивается встроенной системой мониторинга параметров. Микропроцессор в автоматическом режиме отключает высокое напряжение при отклонениях:

• нагрев анода трубки выше 110°C;

• пиковое увеличение анодного тока из-за колебаний в питающей сети;

• перегрев генерирующего блока;

• нагрев блока питания выше 80°C;

• нагрев пульта управления Eresco MF4 выше 70°C;

• неисправность части электронной схемы или датчика;

• отсутствие соединения между пультом и блоком излучателя.

Рекомендуемый режим работы — 75% времени экспозиции и 25% пауза при температуре около 30 °C, что позволяет увеличить ресурс оборудования и сохранить стабильность характеристик.

Особенности и преимущества технологии MF

В обозначении аппаратов серии Eresco индекс MF (Medium Frequency) указывает на используемую схему питания рентгеновской трубки, обеспечивающую стабильный, практически постоянный выход дозы излучения. Именно эта технология во многом определяет характеристики рентгеновского пучка — его мощность, однородность и проникающую способность.

Формирование высокого напряжения реализовано с помощью двухполупериодного несимметричного умножителя, который питается от трансформатора с частотой около 20 кГц. Такая схема позволяет получить напряжение без выраженных пульсаций — фактически «ровное» постоянное, что выгодно отличает её от традиционных решений.

За счёт этого при одинаковом анодном напряжении трубка получает больше энергии. Практически это означает:

• увеличение мощности дозы,

• сокращение времени экспозиции,

• возможность контроля большей толщины материала.

Постоянство напряжения напрямую влияет на стабильность излучения. Микропроцессорная система управления поддерживает заданные параметры тока и напряжения, обеспечивая соответствие фактической дозы расчётной и предсказуемость результатов.

Дополнительный эффект — улучшение качества радиографических изображений. Более однородный спектр и стабильный пучок снижают влияние паразитного излучения вне фокального пятна. В результате получаются контрастные снимки с минимальной нерезкостью, что упрощает интерпретацию и повышает достоверность контроля.

Комплектация

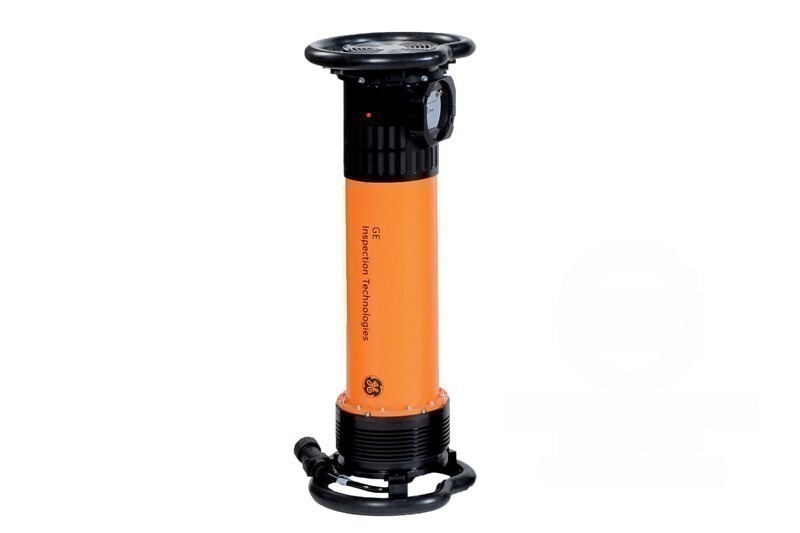

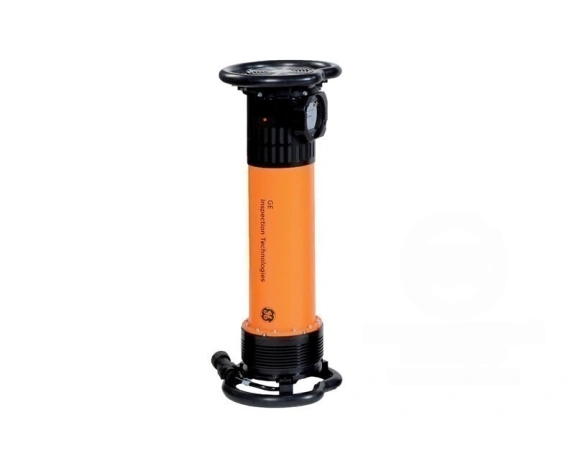

• Блок излучения Eresco 65 MF4

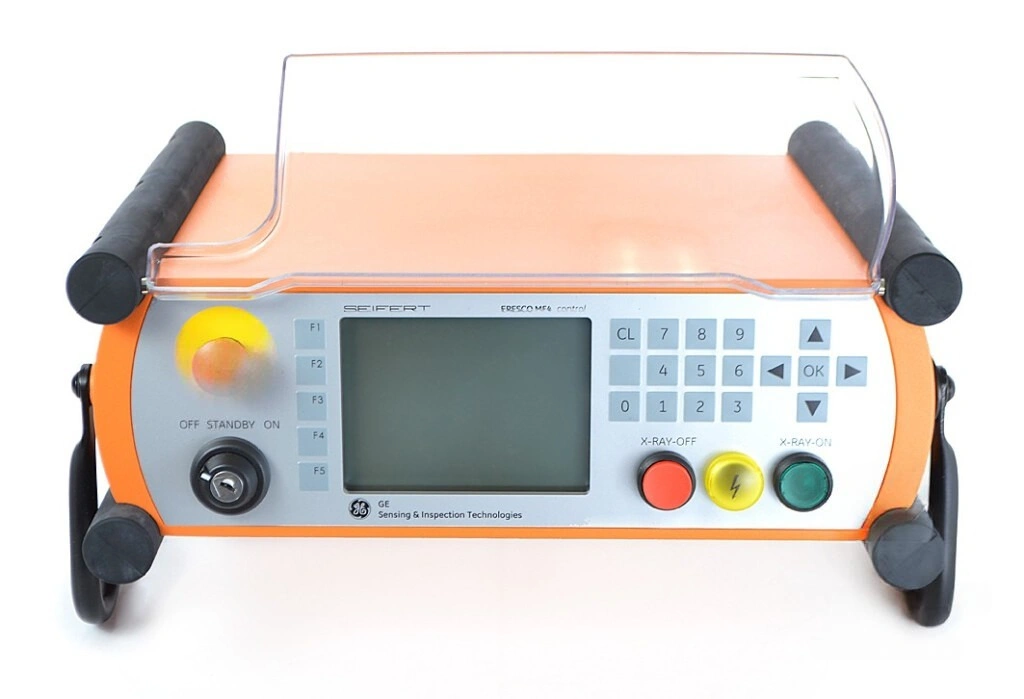

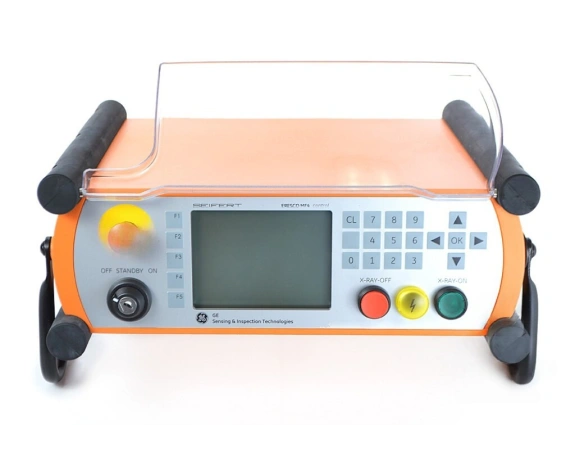

• Цифровой пульт Eresco Control с русскоязычным меню

• Соединительный кабель для подключения излучателя к пульту управления, длина 20 м

• Сетевой кабель, 230 В, длина 10 м

• Комплект ЗИП, содержит запасные предохранители и лампы

• Инструкция по эксплуатации Eresco 65 MF4 на русском языке

• Упаковочная сумка

Особенности

• Стабильный выход дозы при длительной эксплуатации

• Направленный пучок излучения с контролируемой геометрией

• Высокая надёжность и отказоустойчивость конструкции

• Повышенная производительность

• Прочный моноблок и пульт, рассчитанные на промышленную среду

• 100% рабочий цикл при +30 °C

• Высокая выходная мощность излучения и газовая изоляция высоковольтных элементов

• Возможность работы как в стационарных, так и мобильных лабораториях

• Подключение к автономным генераторам питания

• Защита корпуса от влаги и работа в сложных климатических условиях

• Среднечастотная технология MF с умножителем для питания трубки

• Микропроцессорная система блока управления

• Графический интерфейс с удобным меню оператора

• Встроенный калькулятор времени экспозиции

• Сохранение пользовательских настроек

• Интерфейсы для подключения световой сигнализации

• Система блокировок для обеспечения радиационной безопасности

• Долговечная металлокерамическая рентгеновская трубка

• Автоматический режим тренировки трубки
