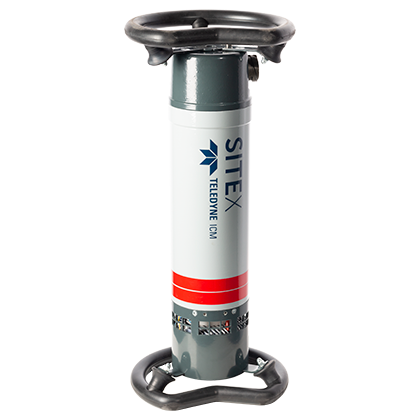

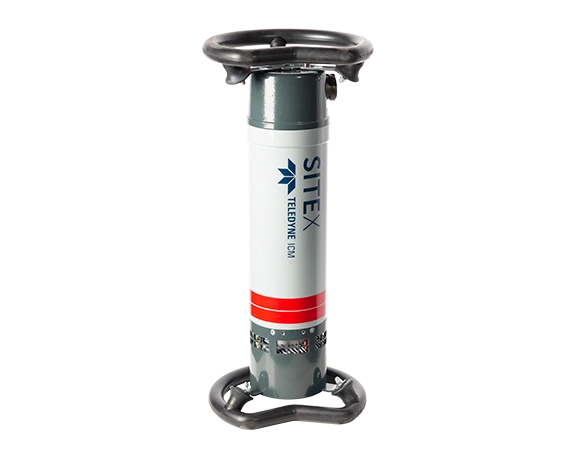

Полупериодный панорамный рентгеновский генератор с боковым выходом излучения ICM SITE-X C1802S предназначен для проведения радиографического контроля сварных соединений трубопроводов, больших емкостей и других цилиндрических конструкций, а также изделий из металлов и сплавов в цеховых, лабораторных и полевых условиях. Метод панорамной съемки из центра изделия является оптимальным для просвечивания сварных швов цилиндрических конструкций, так как позволяет провести контроль всего соединения за одну экспозицию. Для направленной съемки этот прибор можно использовать совместно с коллиматором.
Полупериодный рентгеновский аппарат по сути является импульсным, однако для генерации излучения в нем применяется принцип термоэлектронной эмиссии, как и в аппаратах постоянного потенциала. Это усовершенствование позволяет получить рентгеновский снимок требуемого качества за меньшее количество времени, чем с обычным импульсным генератором, а значит, повышает производительность неразрушающего контроля.
Рентгеновский блок ICM SITE-X C1802S выполнен на основе стеклянной трубки, размер фокусного пятна которой составляет Ø4х0,5 мм (по стандарту IEC336).
Рентгеновская трубка формирует панорамный пучок излучения, перпендикулярный оси излучающего блока, с углом раствора – 360°×40°. Изоляция внутри рентгеновского блока – элегаз.
Ток на аноде трубки регулируется в диапазоне от 1 до 3 мА с шагом в 0,1 мА, а напряжение на катоде – от 50 до 180 кВ с шагом в 1 кВ. Фактические значения тока и напряжения излучателя могут отклоняться от установленных на БПУ не более, чем на ± 0,5%.
Возможность точной и гибкой настройки параметров излучения позволяет подобрать оптимальный режим работы прибора, при котором качество снимков будет высоким при минимальном времени экспозиции.
Для данной модели рентгеновского аппарата ток при максимальном значении напряжения не превышает 2 мА.
ICM SITE-X C1802S способен просветить объект толщиной до 16,5 мм по стали (параметр измерен при фокусном расстоянии 700мм, времени экспозиции – 20 мин, съемка проводилась на рентгеновскую пленку, оптическая плотность снимка – 1,5).
В качестве фиксирующего материала могут быть использованы рентгеновские пленки, фиксирующие пластины или цифровые детекторы.

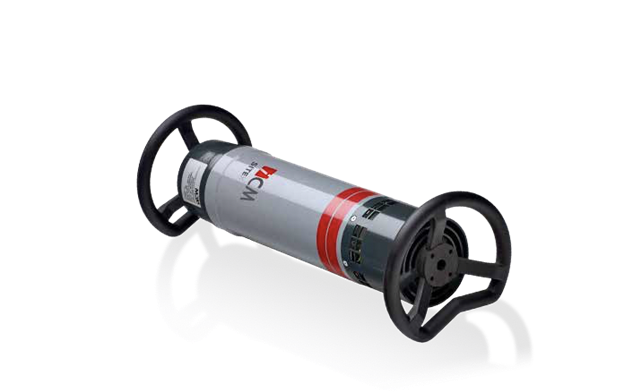

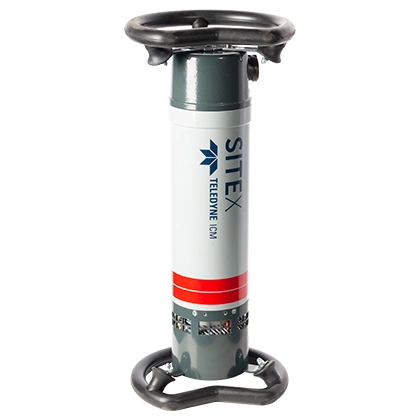

Рентгеновский блок с двух сторон оборудован съемными защитными кольцами. Они имеют V-образный изгиб, который позволяет надежно зафиксировать прибор при проведении радиографического контроля, и легко демонтируются, если есть необходимость использовать излучатель в составе кроулера. Защитные кольца также служат удобными ручками для переноски.

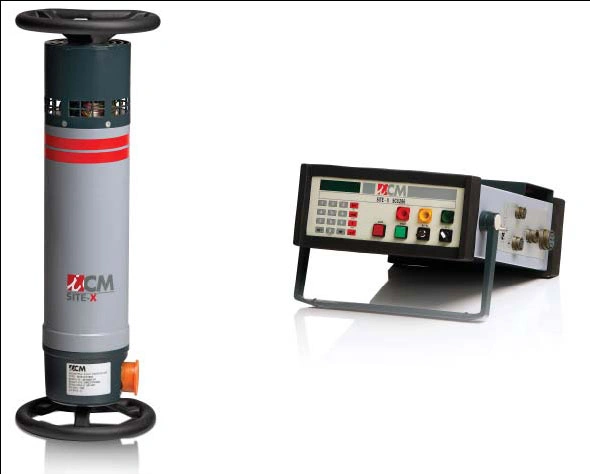

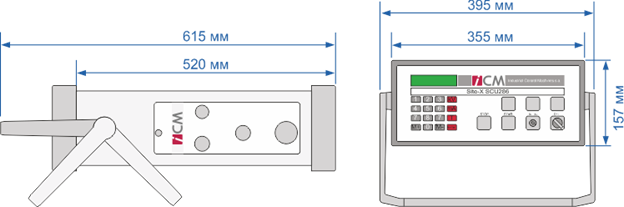

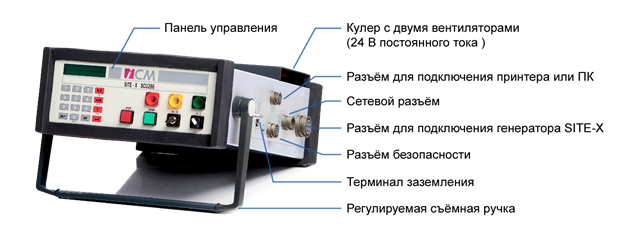

Питание рентгеновского блока и управление настройками экспозиции осуществляется через блок питания и управления (БПУ) SCU 286.
С БПУ вводятся настройки длительности экспозиции (по времени в диапазоне от 15 сек до 99 мин 59 сек с шагом в 1 секунду), величины напряжения и тока, а также запускается предварительный прогрев трубки с выбором его длительности от 3 до 99 секунд.
SCU 286 проводит прямое измерение напряжения на катоде рентгеновской трубки и автоматически корректирует подаваемое на нее питание для поддержания стабильности параметров экспозиции в пределах ± 0,5%, таким образом обеспечивая постоянство качества снимков.

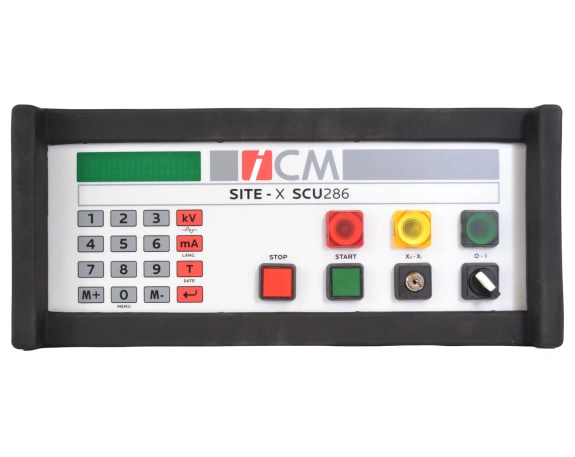

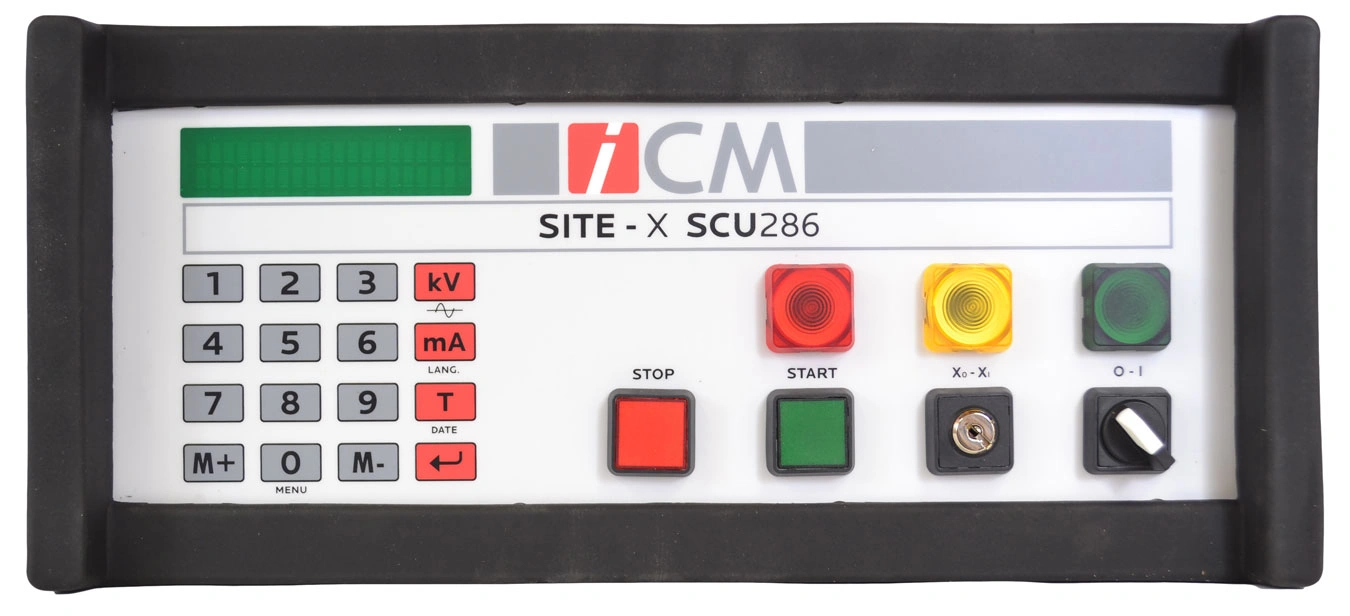

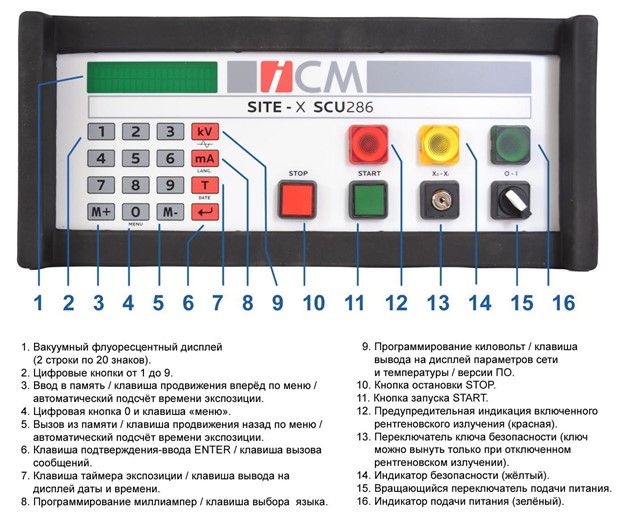

БПУ SCU 286 оборудован функциональной передней панелью с 16 сенсорными кнопками и ярким антибликовым дисплеем, независимыми кнопками запуска/отключения экспозиции, световыми индикаторами и замком безопасности.
Программное обеспечение БПУ позволяет запомнить до 5000 экспозиций и при следующем измерении использовать один из наборов сохраненных настроек, что значительно упрощает работу дефектоскописта. Кроме этого, для SCU 286 можно установить три уровня безопасности (супервайзер, оператор и сервисный инженер) с разными полномочиями и кодами доступа для каждого.
Также в SCU 286 есть функция самодиагностики. В случае выявления неисправности рентгеновского аппарата на ЖК дисплее появляется информация о ее причине, что во многих случаях позволяет устранить поломку непосредственно на месте проведения рентгенографического контроля либо отправить в сервисный центр только неисправную деталь без отправки всего рентгеновского аппарата и сопутствующих этому дополнительных расходов.

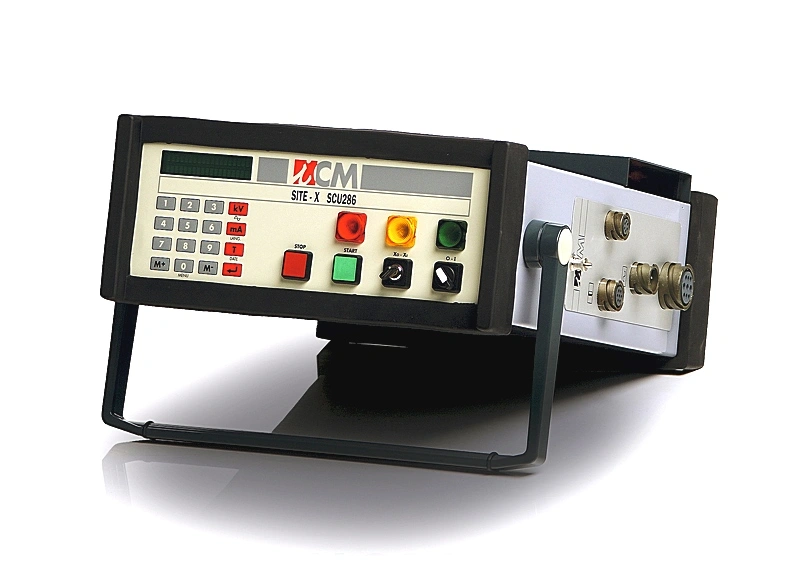

Ручка SCU 286 может использоваться как для переноски блока, так и для его установки на разных поверхностях при проведении радиографического контроля.
БПУ может быть подключен к электропитанию:
– от однофазной сети переменного тока с широким диапазоном напряжения – 90-264 В и частоты – 45-66 Гц (в том числе от генератора или инвертора). Рекомендуемая минимальная мощность электрогенератора – 2 кВА.
– от автономного источника питания 12/24 В (автомобильный аккумулятор, ИАП 24В) через преобразователь напряжения.
Коэффициент мощности при питании от сети переменного тока 230В –0,98.
Диапазон рабочих температур ICM SITE-X C1802S – от -25 ºС до + 70ºС.
Преимущества рентгеновского аппарата ICM SITE-X C1802S
– Небольшой вес излучающего блока – 9,5 кг без защитных колец.
В генераторе используется анод в виде стержня, при этом фокус выходит за пределы изолированной элегазом высоковольтной части. Такая конструкция позволяет использовать меньше свинца для генерации эффективной дозы радиационного излучения, также сам элегаз – легкая изолирующая среда. Эти конструктивные особенности позволили производителю снизить вес рентгеновского блока, что особенно актуально при работе в полевых условиях.

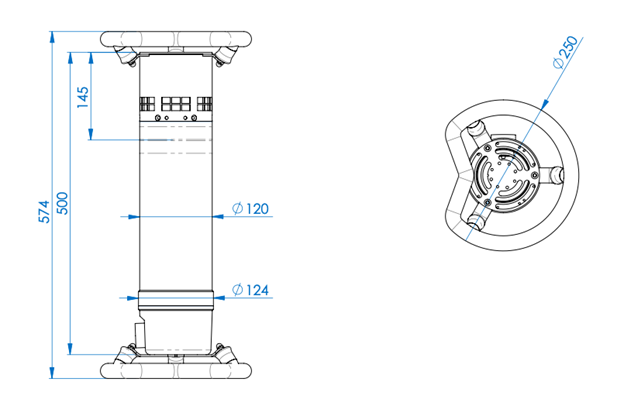

– Компактные размеры рентгеновского блока Ø 250×653 мм делают удобными транспортировку устройства от одного объекта контроля к другому, позиционирование относительно области контроля, а также проведение съемки в труднодоступных местах.
В сочетании с небольшим весом, небольшие габариты дают возможность при проведении радиографического контроля обойтись силами одного дефектоскописта.
– Рентгеновская трубка ICM SITE-X C1802S оснащена запатентованной производителем функцией автоматической коррекции пучка излучения. Благодаря этому, оператору не нужно затрачивать дополнительное время на позиционирование рентгеновского аппарата и центрирование его излучения, что экономит время подготовки к съемке и соответственно, повышает производительность неразрушающего контроля.
– SCU 286 универсален для всех рентгеновских аппаратов ICM SITE-X. Кроме того, любой излучатель из этой серии совместим с CCU186 – блоком питания и управления со встроенной аккумуляторной батареей и пультом дистанционного управления, разработанного для кроулеров. Соответственно, все генераторы и пульты являются взаимозаменяемыми, что особенно удобно при проведении неразрушающего контроля на удаленных объектах, а также стандартный рентгеновский аппарат легко интегрировать в кроулер путем замены БПУ и наоборот.
– Излучающий блок и БПУ SCU 286 ICM SITE-X C1802S оборудованы системой вентиляции для принудительного воздушного охлаждения, чтобы обеспечивать рабочую температуру прибора. Аппарат способен поддерживать 50% цикл работы при температуре 30 ºС на открытом воздухе.
– Рентгеновский блок и БПУ SCU 286 выполнены в пыле- и влагозащитном корпусе (класс защиты IP65), что позволяет использовать его для неразрушающего контроля объектов в полевых условиях при любой погоде.
– Для линейки аппаратов ICM SITE-X производителем разработан ряд дополнительных аксессуаров, таких как коллиматор, штативы, крепления на трубы, разные варианты сигнальных ламп, штатив для сигнальных ламп, преобразователь тока питания из постоянного в переменный, усиленный соединительный кабель, а также алюминиевый кейс для транспортировки расширенного комплекта. Эти приспособления делают эксплуатацию рентгеновского аппарата эффективной и удобной. Подобрать и заказать дополнительный аксессуар вы можете, обратившись к нашим менеджерам.
Портативный рентгеновский генератор ICM SITE-X C1802S – это высококачественный, надежный и при этом удобный в эксплуатации прибор, особенно хорошо подходящий для неразрушающего контроля сварных стыков цилиндрических конструкций небольшого диаметра из металлов и сплавов, например, трубопроводов и емкостей, а также любых других цилиндрических изделий толщиной до 16,5 мм, для которых доступен метод контроля из центра объекта. Данный аппарат может быть востребован в нефтяной, газовой, химической и других отраслях.
Помните, что залог долгой бесперебойной работы любого аппарата рентгенографического контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
