Портативный импульсный рентгеновский генератор PULSAR MX-120 разработан для неразрушающего контроля методом радиографии таких объектов, как сварные соединения трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов, в том числе и на удаленных объектах.

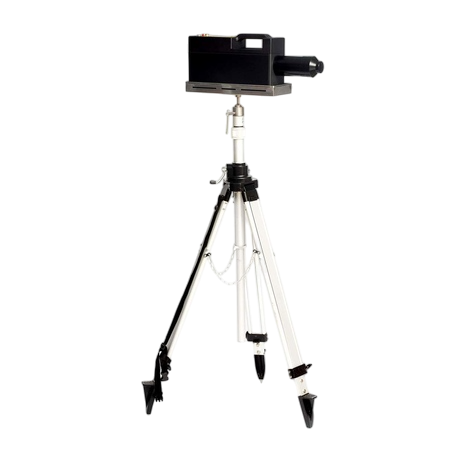

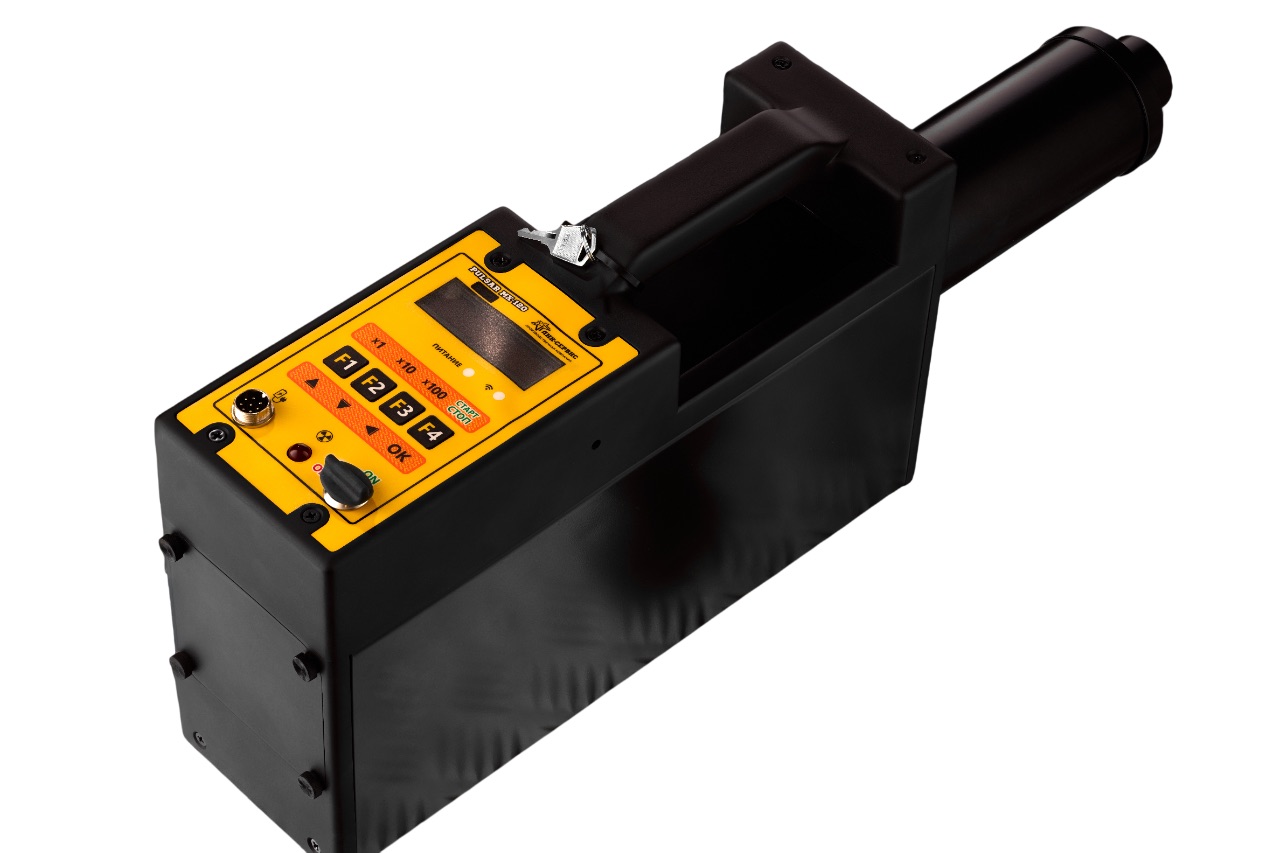

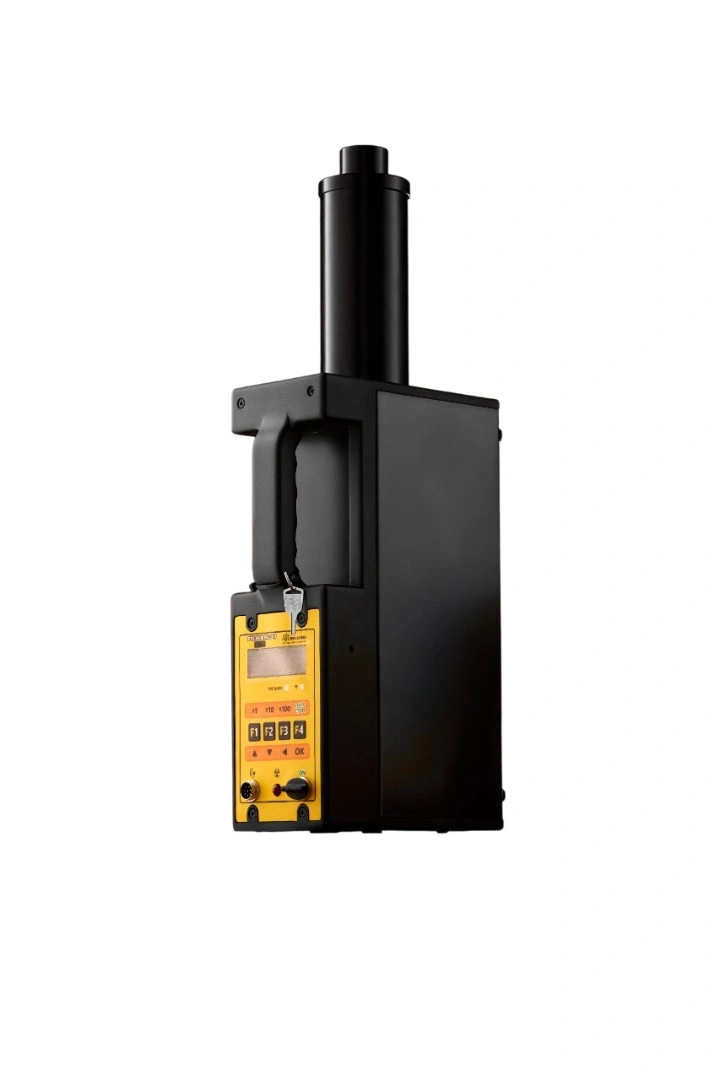

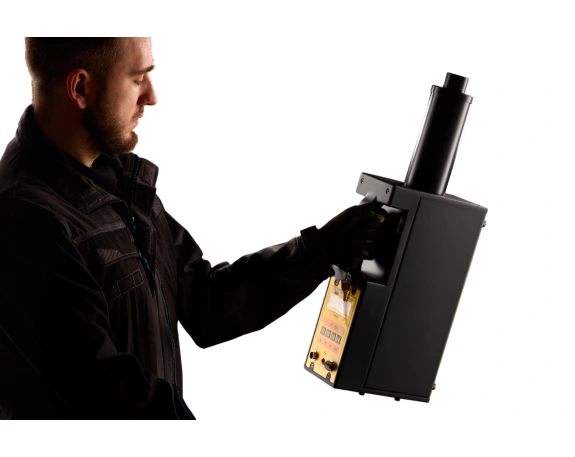

PULSAR MX-120 – беспроводной моноблок, в корпусе которого совмещены: рентгеновский излучатель, пульт управления с дисплеем и мембранной клавиатурой, а также источник автономного питания.
Излучатель выполнен на основе трубки с фокусным пятном диаметром 2,5 мм, которая в результате взрывной электродной эмиссии на холодном катоде генерирует рентгеновские импульсы частотой 4 – 8 Гц, при этом длительность каждого импульса на полувысоте амплитуды составляет 2 нс.
Максимальное напряжение на катоде рентгеновской трубки – 240 кВ.
Данные параметры позволяют за 10 секунд добиться величины экспозиционной дозы на расстоянии полуметра от излучателя – не менее 100 мР.
Направления выхода рентгеновского излучения – из торца моноблока.
Рентгенографический контроль с помощью PULSAR MX-120 можно проводить двумя способами:
– Фронтальное направленное просвечивание через две стенки проверяемого объекта.
Для формирования узконаправленного пучка излучения необходимой конфигурации излучатель может использоваться совместно с щелевыми коллиматорами.
– Псевдопанорамное просвечивание, так как максимальный телесный угол излучения составляет около 180
Панорамная съемка из центра изделия позволяет просветить весь шов за 1 раз. Этот способ требует меньшего количества экспозиций для получения снимка, соответственно, увеличивает срок службы рентгеновского аппарата и является наиболее эффективным для неразрушающего контроля сварных соединений цилиндрических изделий из металла, например, трубопроводов или резервуаров.
Максимальная глубина просвечивания по стали аппарата PULSAR MX-120 – 40 мм.
При проведении неразрушающего контроля с помощью PULSAR MX-120 в качестве фиксирующего материала можно использовать рентгеновские пленки, цифровые детекторы и запоминающие пластины.
Доза экспозиции задается на панели управления моноблока по времени или по количеству импульсов.
Для PULSAR MX-120 можно задать максимальную продолжительность одного измерения – до 1000 импульсов или до 2 минут.
При просвечивании толстостенных объектов может потребоваться более длительная съемка. В таком случае, а также при непрерывном рентгенографическом контроле нескольких объектов, аппарат делает технологические паузы не менее 30 сек, которые защищают его от перегрева и выхода из строя.

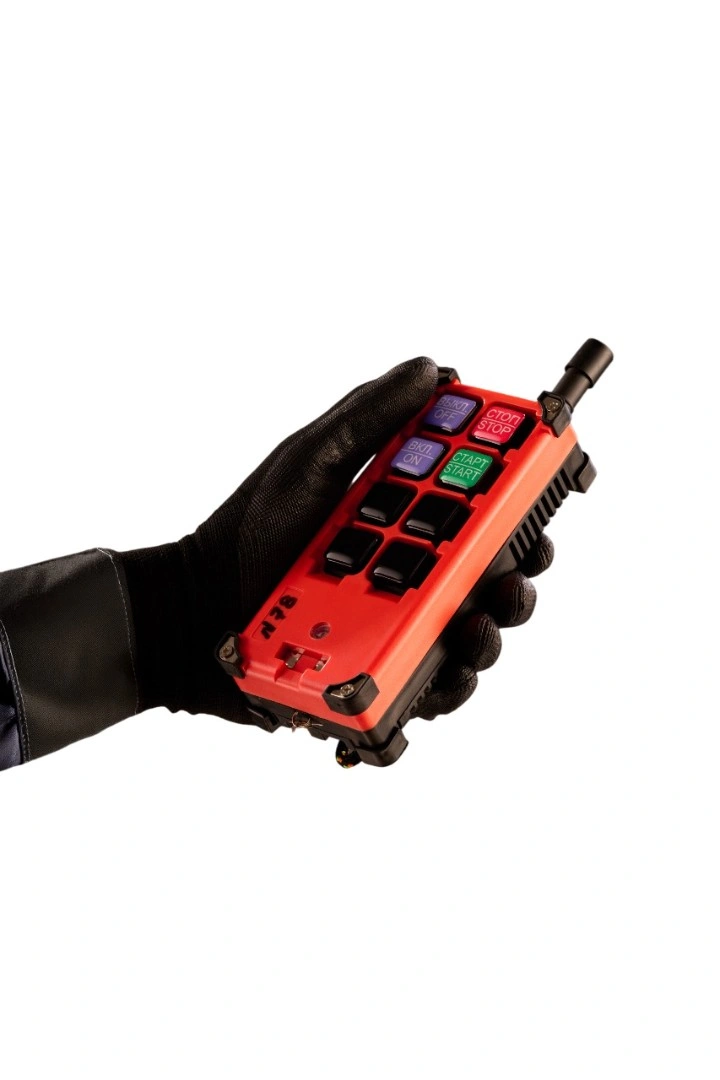

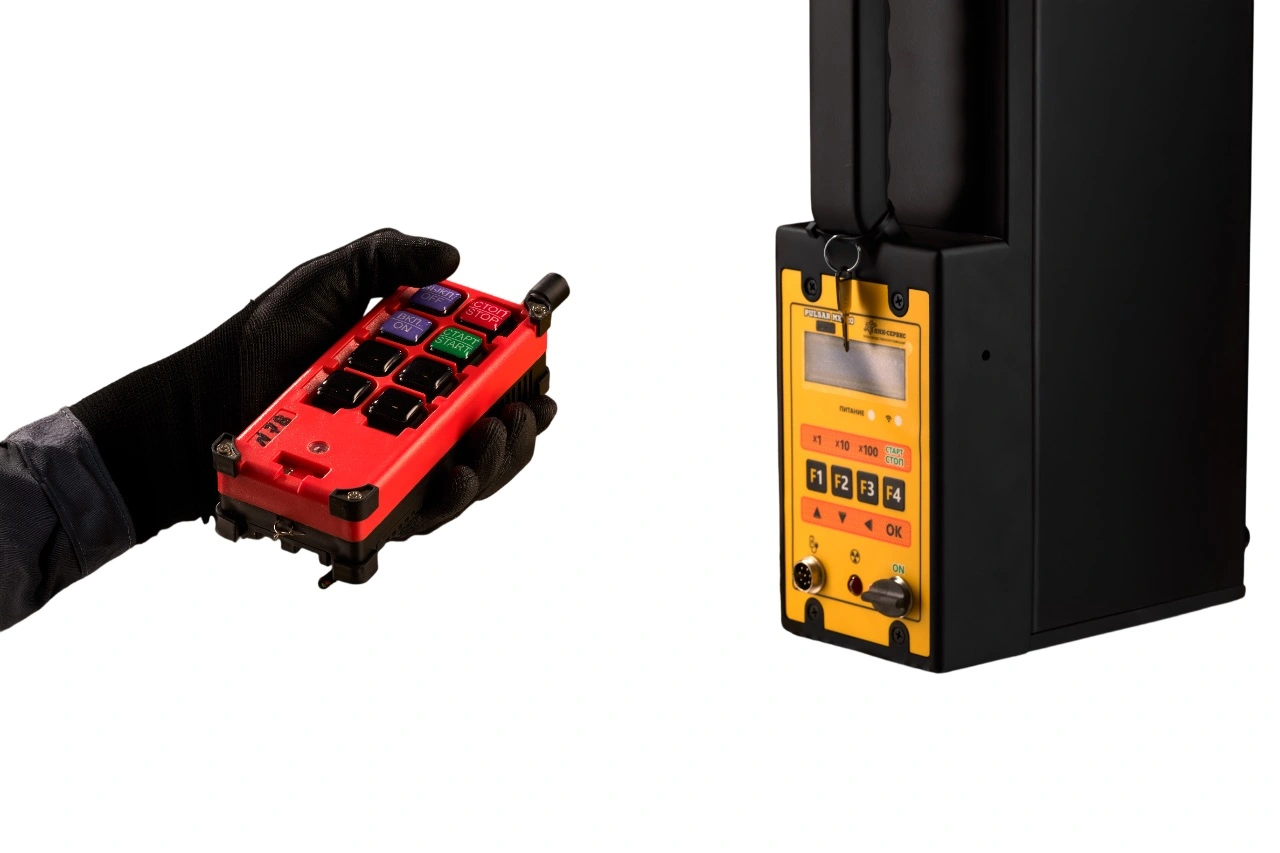

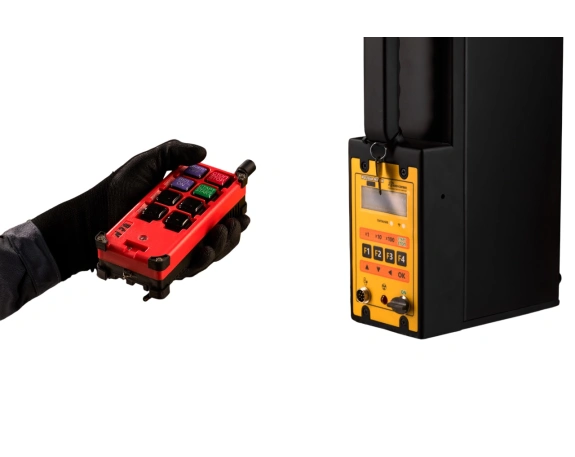

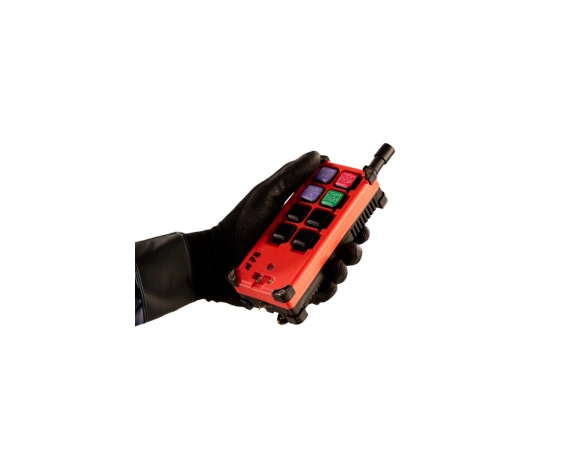

Включение и выключение экспозиции для PULSAR MX-120 можно осуществить не только с панели управления, но и с пульта дистанционного управления (ПДУ), который производителем поставляется в двух вариантах:
– беспроводной ПДУ по радиоканалу;
– проводной ПДУ с кабелем длиной 20 метров.
Опционально проводной ПДУ может быть оборудован световой и звуковой индикацией рентгеновского излучения («блипером»).
Электропитание рентгеновского аппарата PULSAR MX-120 реализовано от встроенной аккумуляторной батареи 12В, 6 А/ч. Потребляемая мощность прибора в режиме излучения составляет 70 Вт.
Преимущества использования рентгеновского аппарата PULSAR MX-120
– Беспроводная конструкция рентгеновского моноблока PULSAR MX-120 облегчает его транспортировку и позиционирование, в том числе в полевых условиях. Также отсутствие кабельных коннекторов повышает надежность прибора, так как разъемы – частая причина поломки.
– Источник автономного питания (батарея АКБ) является съемным, что позволяет оперативно заменить его при проведении радиографического контроля без перерыва на подзарядку.
– АКБ рентгеновского генератора PULSAR MX-120 – морозоустойчивая, что позволяет проводить дефектоскопию в широком диапазоне температуры окружающей среды.

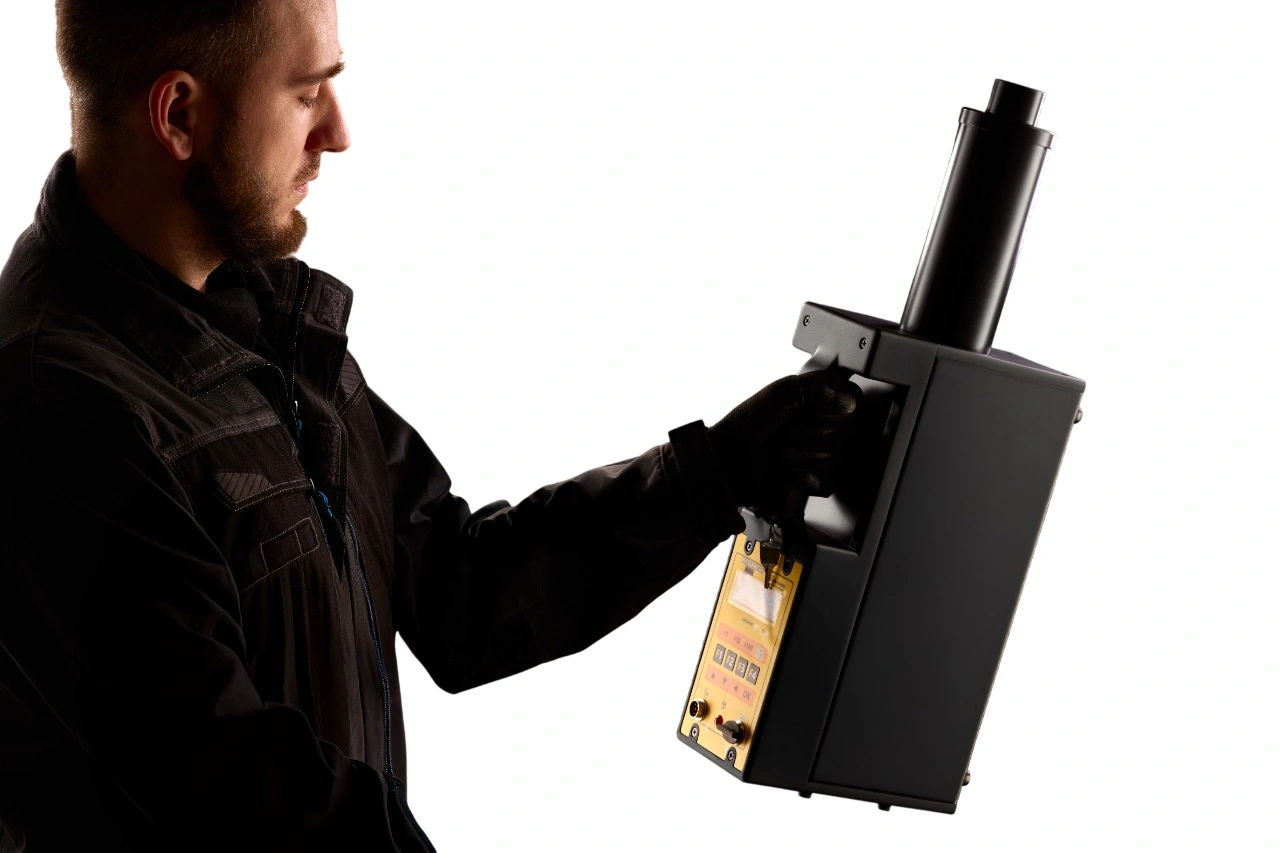

– Небольшой вес, компактный размер, заменяемый элемент питания и возможность применения различных схем просвечивания делают рентгеновский генератор PULSAR MX-120 удобным универсальным инструментом для выполнения широкого круга задач по неразрушающему контролю, в том числе в полевых условиях и труднодоступных местах.
– В базовую комплектацию PULSAR MX-120 включены ПДУ (проводной и беспроводной), которые обеспечивают дополнительную радиационную безопасность персонала, а также удобство эксплуатации.
– Благодаря простой и надежной конструкции аппарат PULSAR MX-120 легко эксплуатировать, чинить и обслуживать.
Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
