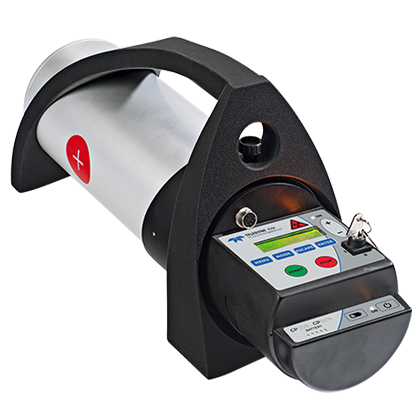

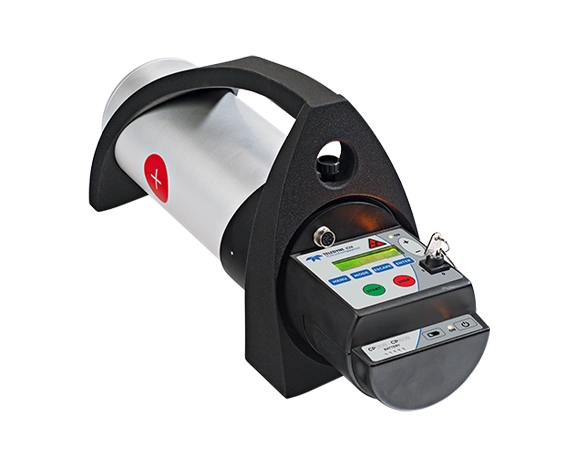

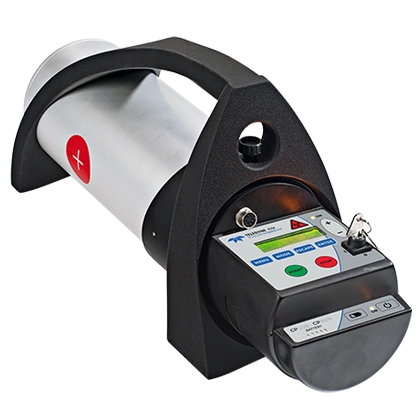

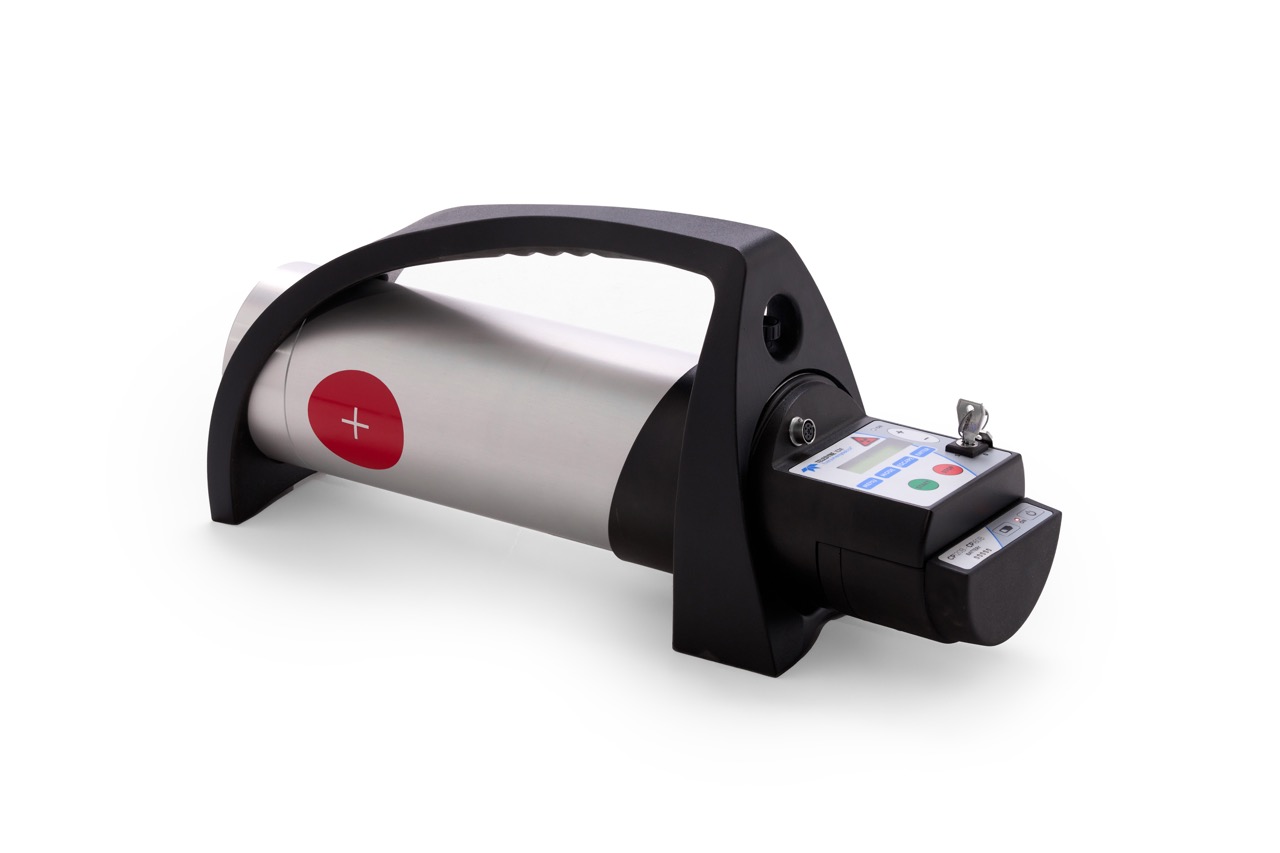

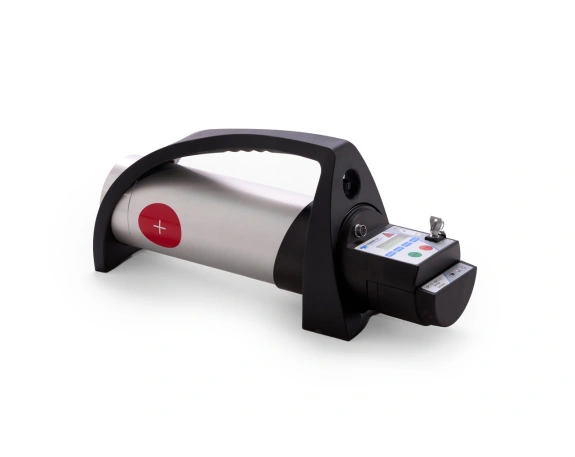

SITE-X CP160B – это беспроводной рентгеновский моноблок, идеально подходящий для различных задач по неразрушающему контролю металлических изделий, сварных соединений тонкостенных трубопроводов и других конструкций, а также изделий из легких сплавов, углеродных материалов, где требуется работа сериями коротких экспозиций.
CP160B – самый легкий и компактный аппарат из серии CP SITE-X производства бельгийской компании TELEDYNE. В едином металлическом корпусе прибора со степенью защиты IP54 расположены рентгеновский блок, блок питания и управления, а также элемент электропитания.
Рентгеновский блок SITE-X CP160B выполнен на основе стеклянной трубки. Размер ее фокусного пятна – 0,8х0,7 мм (по стандарту EN12543).
Рентгеновская трубка формирует направленный пучок излучения круглой формы с углом раствора – 60°×60°.
Ток на аноде трубки регулируется в диапазоне от 0,1 до 0,5 мА с шагом 0,1 мА, а напряжение на катоде – от 40 до 160 кВ с шагом 1 кВ.
В излучателе SITE-X CP160B использован принцип термоэлектронной эмиссии, а схема преобразования входящего напряжения в высоковольтном блоке позволяет аппарату работать в режиме постоянной мощности в течение всего времени экспозиции. Таким образом на выходе излучателя формируется плотный однородный поток рентгеновских лучей стабильного напряжения, соответствующего заданным параметрам экспозиции.
Наибольшая мощность на аноде трубки составляет 80 Вт, соответственно, величина тока при максимальном значении напряжения составит 0,5 мА.

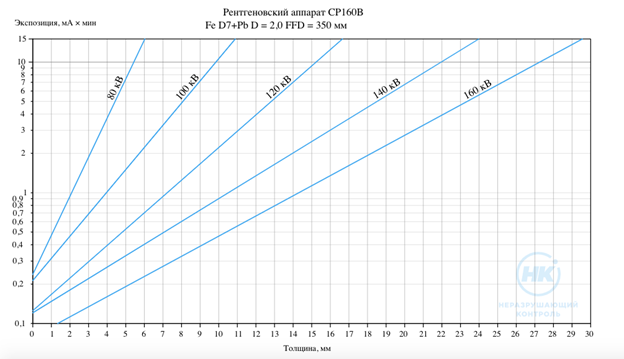

За одну минуту SITE-X CP160B может просветить до 21 мм по стали и до 100 мм по алюминию. Параметр измерен при съемке на рентгеновскую пленку с фокусного расстояния 400 мм, оптическая плотность снимка – 2,0.
Постоянный потенциал излучения вместе с возможностью гибкой настройки выходного напряжения и тока позволяют подобрать оптимальный режим работы SITE-X CP160B, при котором будет высоким качество снимков при минимальном времени экспозиции.
При проведении неразрушающего контроля в качестве фиксирующего материала для данного аппарата могут быть использованы рентгеновские пленки, фиксирующие пластины или цифровые детекторы.
Маленький размер фокусного пятна позволяет получить более четкое изображение независимо от материала, на который производится просвечивание.
Для поддержания рабочей температуры рентгеновский блок внутри моноблока изолирован от корпуса элегазом. Кроме того, корпус прибора хорошо поглощает тепло, выделяемое в режиме излучения. Эти характеристики позволяют аппарату работать до 300 секунд без технических перерывов на охлаждение.
Включение/выключение рентгеновского генератора SITE-X CP160B, ввод настроек и запуск экспозиции производятся с пульта управления (ПУ), который расположен отдельным блоком с торца прибора.
Время экспозиции для CP160B регулируется в диапазоне от 5 до 300 сек с шагом 5 сек.
Для обеспечения радиационной безопасности и удобства оператора, настройка и управление экспозицией возможны с ПК или ноутбука через порт RS232 или по беспроводному каналу связи Bluetooth.
При отсутствии возможности организовать управление с удаленного рабочего места оператора, например, при проведении рентгенографического контроля в сложных полевых условиях, дистанционный запуск экспозиции можно организовать с помощью триггера.
Триггер – самый простой вариант пульта дистанционного управления. Он оборудован только одним тумблером запуска/остановки излучения, подключается к рентгеновскому аппарату с помощью кабеля длиной 30 м и позволяет дефектоскописту отойти на безопасное расстояние при проведении измерения.

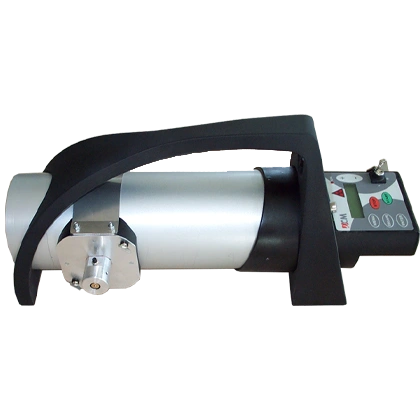

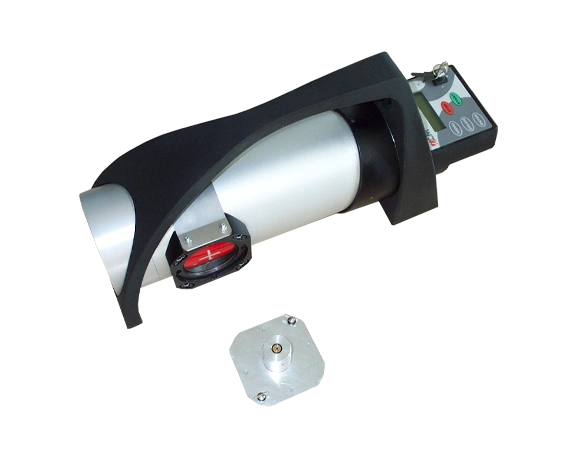

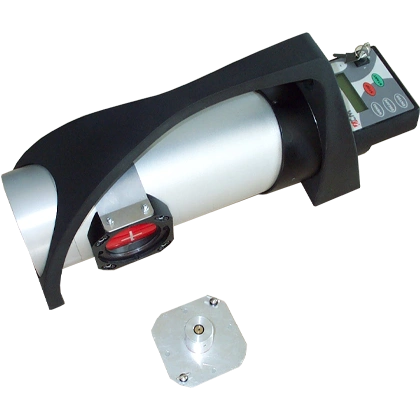

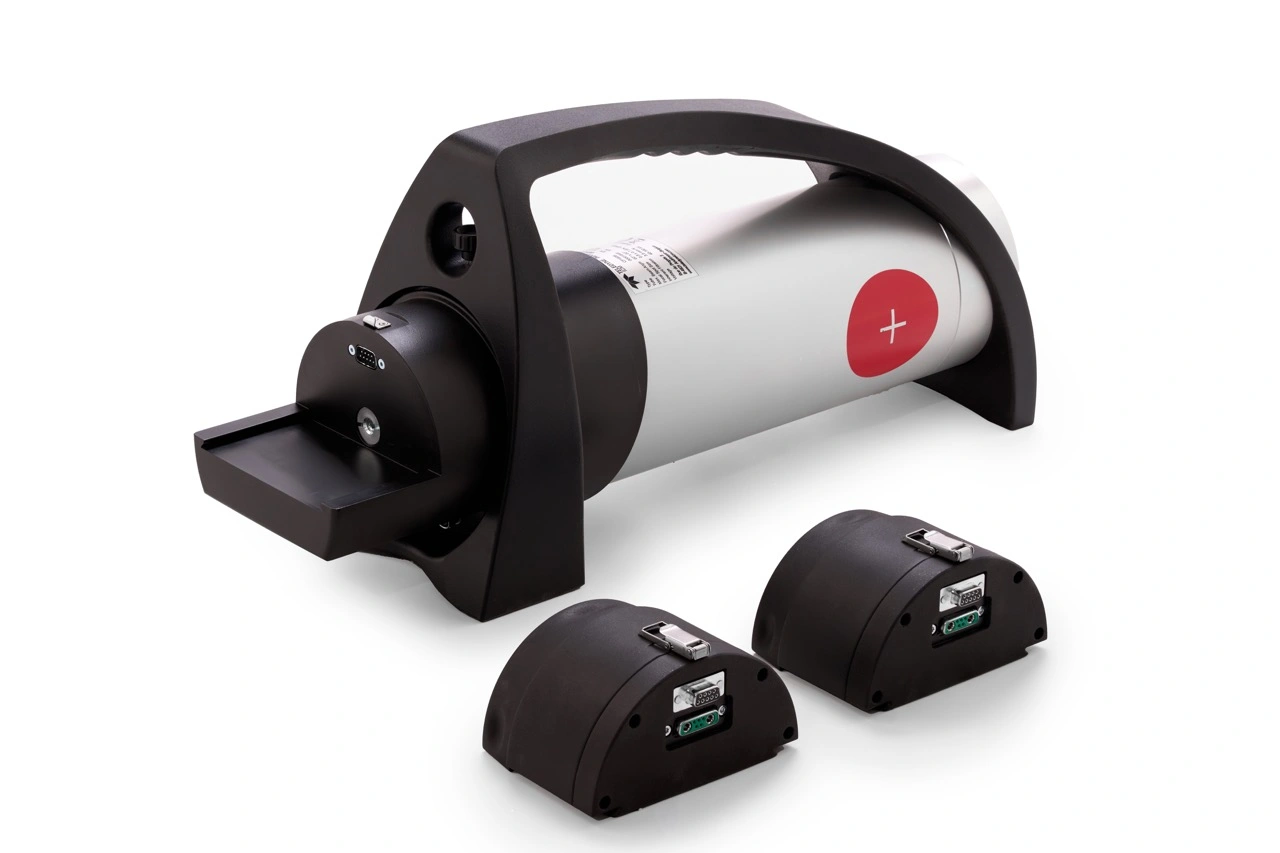

Беспроводной моноблок CP160B оборудован удобной съемной ручкой для переноски, которая одновременно защищает прибор от ударов и за счет плоских ножек позволяет надежно установить рентгеновский аппарат на горизонтальной поверхности при проведении съемки.
Для удобства позиционирования и направления окна излучения на область контроля производитель предусмотрел возможность поворачивать рентгеновский блок внутри каркаса на 360º. Для этого достаточно вручную открутить один винт на ручке-переноске без использования специального инструмента.

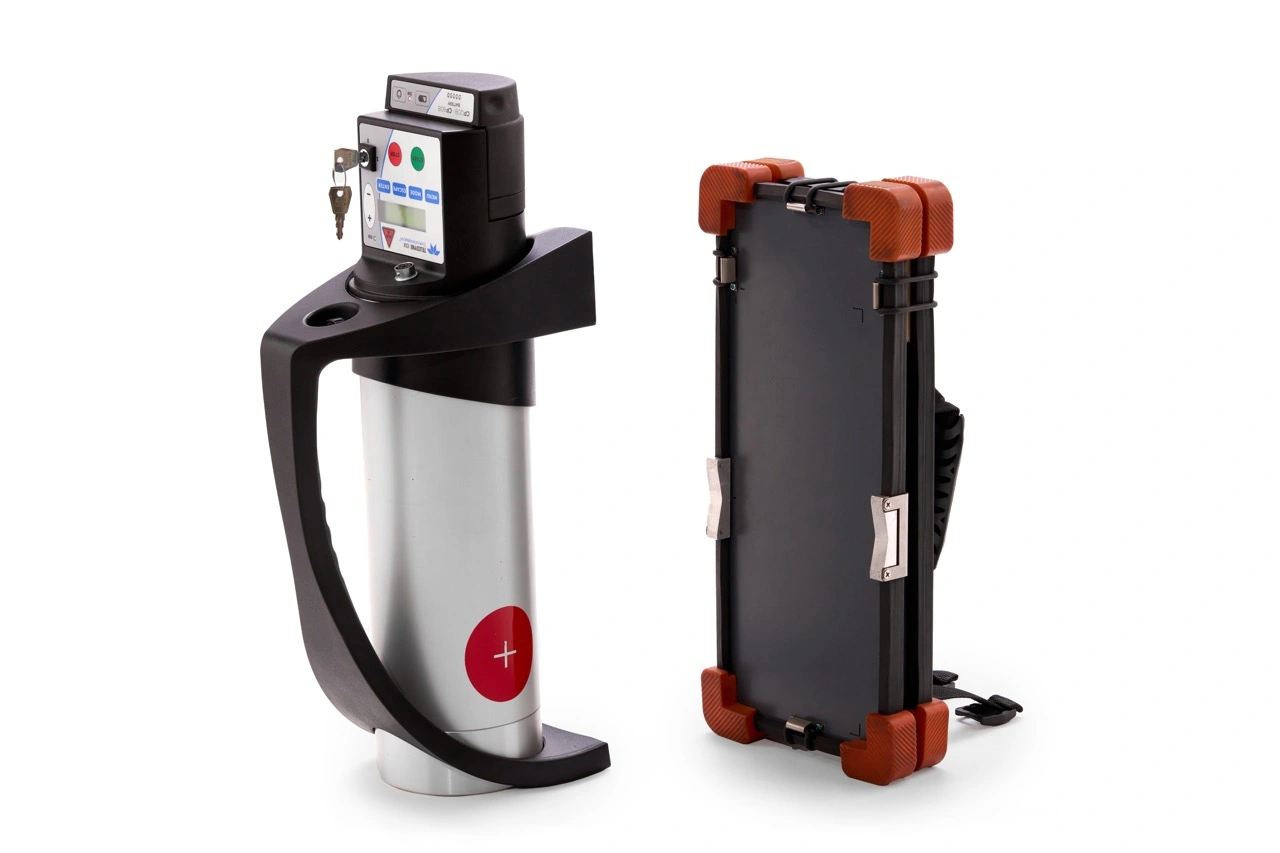

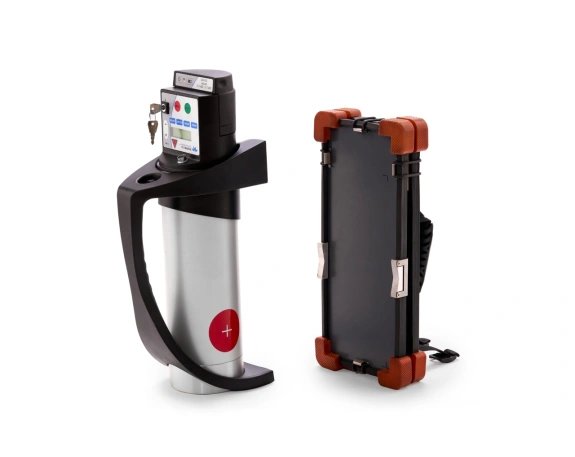

Кроме того, при необходимости, моноблок может быть установлен вертикально на плоскую торцевую часть с противоположной стороны от ПУ.

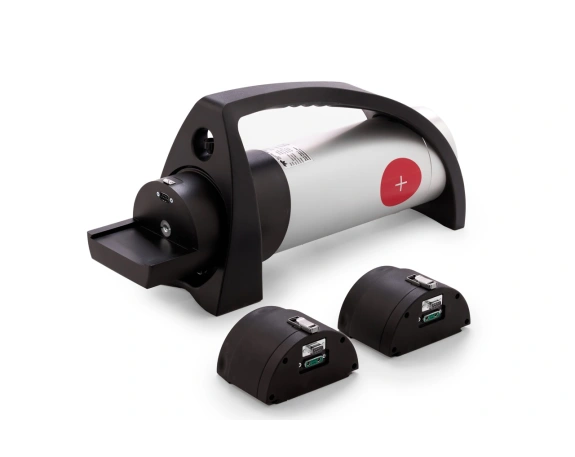

Электропитание моноблока реализовано от встроенной Li-ION батареи напряжением 37 В. Полного заряда хватает на 25 минут съемки. После разряда батареи аккумулятор легко заменить на новый непосредственно на месте проведения работ.

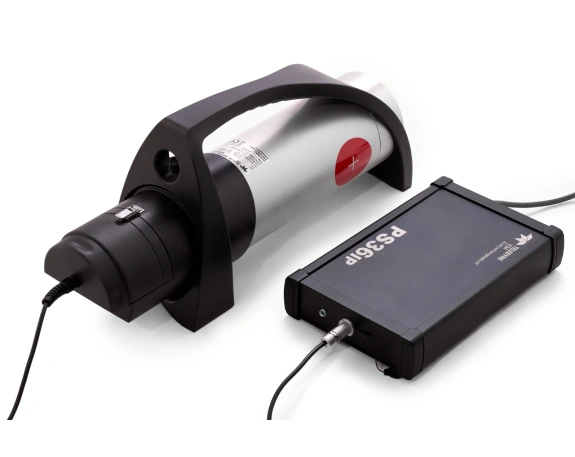

Также производителем разработан специальный адаптер, который позволяет запитать моноблок от сети переменного тока с напряжением 100 – 240В и частотой 50 – 60 Гц. Данное устройство поставляется в дополнительной комплектации CP160B.
Диапазон рабочих температур рентгеновского генератора SITE-X CP160B – от -25 ºС до + 50ºС.
Преимущества рентгеновского аппарата SITE-X CP160B
– Благодаря маленькому размеру фокусного пятна и широкому телесному углу излучения SITE-X CP160B можно использовать на небольших фокусных расстояниях.
Данная особенность делает прибор отличным инструментом для цифровой радиографии.
CP120B может использоваться со всеми видами цифровых детекторов и ПО, в том числе с комплексом цифровой радиографии “Цифракон”, российского производства. Этот программно-аппаратный комплекс позволит пользователю реализовать самый широкий набор функций: дистанционная подготовка с экспозиции, получение, редактирование, анализ цифровых рентгеновских снимков, а также создание цифрового архива и истории изменений.
– Средний рабочий ресурс рентгеновской трубки моноблока SITE-X CP160B – 5 000 часов.
– Небольшой вес (9,2 кг), компактные размеры (Ø 124×520 мм) и особенности конструкции моноблока делают удобными его перемещение и позиционирование, а также проведение неразрушающего контроля в труднодоступных местах и там, где отсутствует возможность подключения к сети электропитания, а также при неблагоприятных погодных условиях.
– Кабели и коннекторы исключены из конструкции прибора, что повышает надежность его работы.

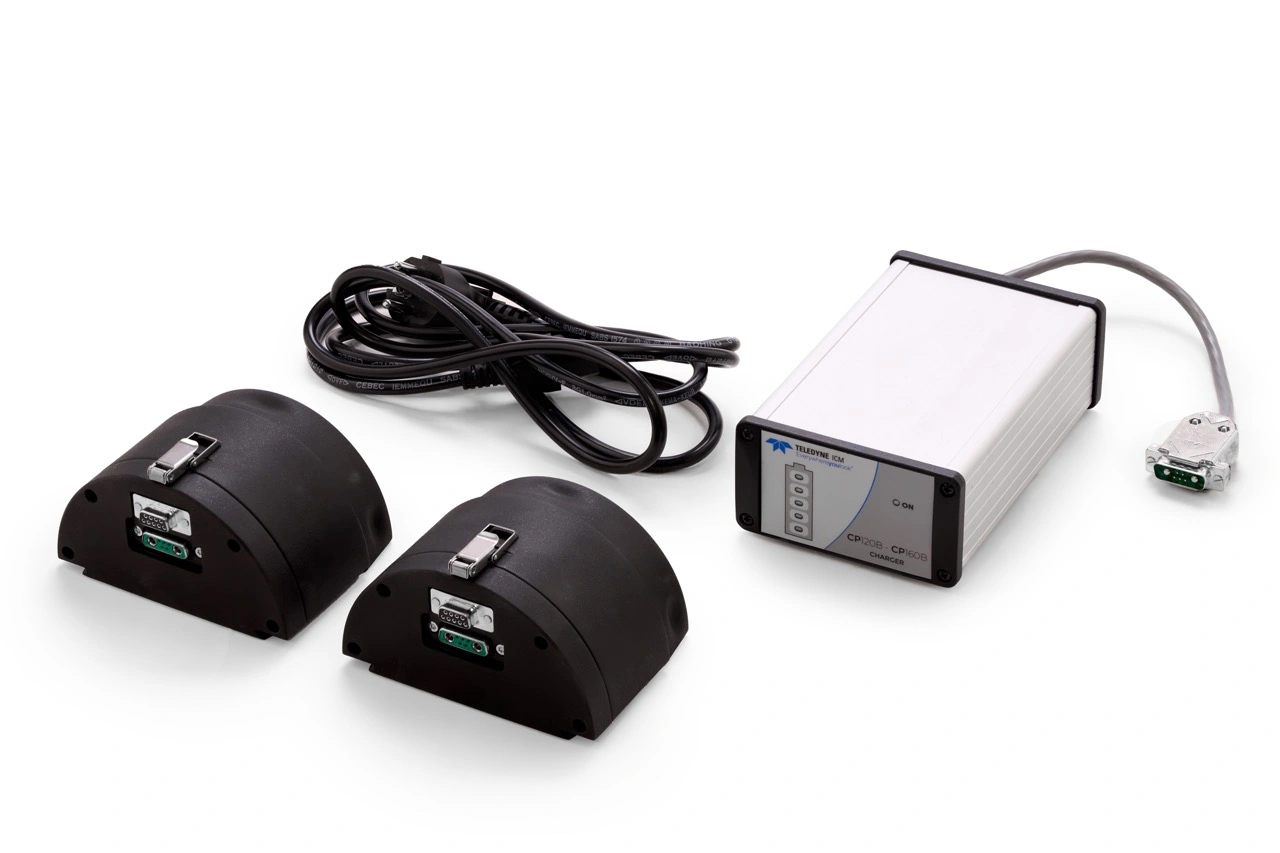

– Рентгеновский генератор в базовом комплекте поставляется с мощным аккумулятором последнего поколения и зарядным устройством к нему.
Батарея оснащена встроенной интеллектуальной системой мониторинга, которая обеспечивает ей более длительный срок службы. Аккумуляторы этого типа не обладают так называемым “эффектом памяти”, и поэтому их не нужно разряжать перед зарядкой. Эта батарея оснащена датчиком, отображающим уровень заряда батареи и кнопкой включения электропитания.
На передней панели зарядного устройства расположен индикатор включения ЗУ и наличия напряжения питания, а также светодиодный индикатор заряда аккумулятора, отображающий ход выполнения цикла зарядки. На задней панели есть стандартный разъем питания IEC, выключатель питания и держатель предохранителя.
С помощью данного ЗУ, разработанного специально для моноблоков CP Battery, время полного заряда аккумулятора составит 1 час.

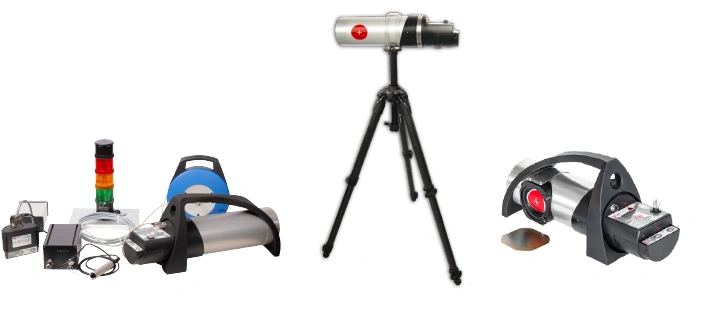

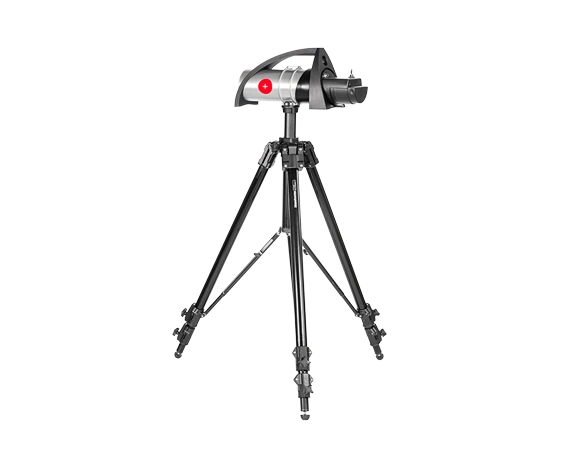

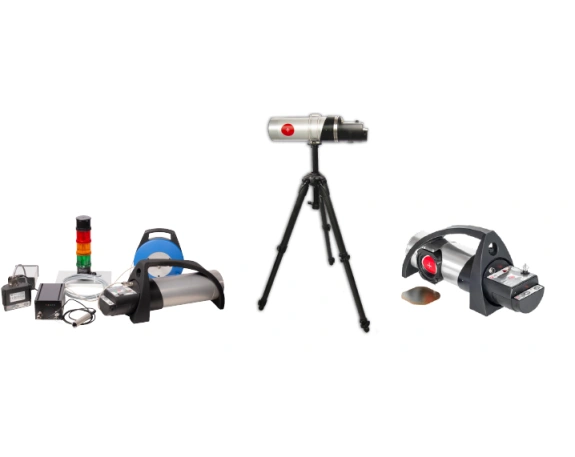

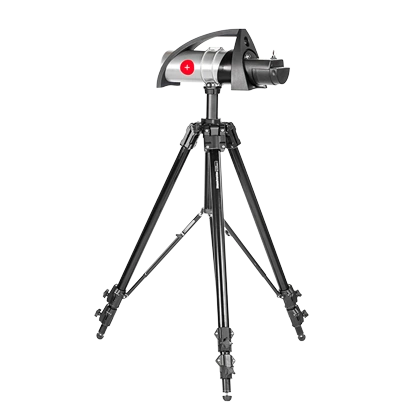

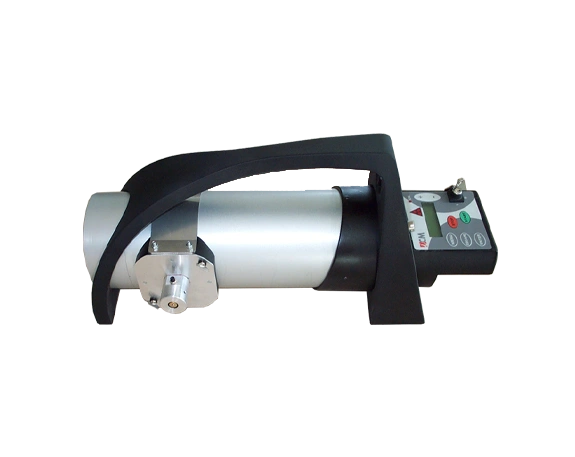

– Для линейки аппаратов ICM SITE-X CP Battery производителем разработан ряд дополнительных аксессуаров, таких как трехногий штатив, ременное крепление на трубы, триггер для удаленного запуска экспозиции, внешний источник питания, хомут на моноблок со свинцовой заглушкой, свинцовый коллиматор с регулируемым размером выходного отверстия, лазерный целеуказатель, сигнальную лампу и штатив для сигнальной лампы, а также SIK-набор. Эти приспособления делают эксплуатацию рентгеновского аппарата эффективной, безопасной и удобной.
Подобрать и заказать дополнительный аксессуар вы можете, обратившись к нашим менеджерам.
Портативный беспроводной рентгеновский генератор SITE-X CP160B – это высококачественный прибор с широким диапазоном настроек, который подходит для работы в отраслях с повышенными требованиями к качеству радиографического контроля и там, где применяются легкие металлы и сплавы: оборонной, аэрокосмической, авиационной, атомной.
Аппарат хорошо совместим с цифровыми системами рентгенографического и рентгентелевизионного контроля, в том числе с системами досмотра багажа.
Также возможно применение прибора в нефтяной, газовой, химической и других отраслях, где необходим неразрушающий контроль металлических конструкций малых толщин. Кроме того, CP160B может быть использован для неразрушающего контроля объектов искусства.
При этом разработчик позаботился о том, чтобы сделать работу дефектоскописта удобной, а производительность, то есть количество снимков за смену, максимальной.
Помните, что залог долгой бесперебойной работы любого аппарата рентгеновского контроля – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
