Портативный импульсный рентгеновский генератор Триада-300 разработан для неразрушающего контроля методом радиографии таких объектов, как сварные соединения трубопроводов, резервуаров и других конструкций из металла, а также изделий и деталей на наличие внутренних дефектов, в том числе и на удаленных объектах.

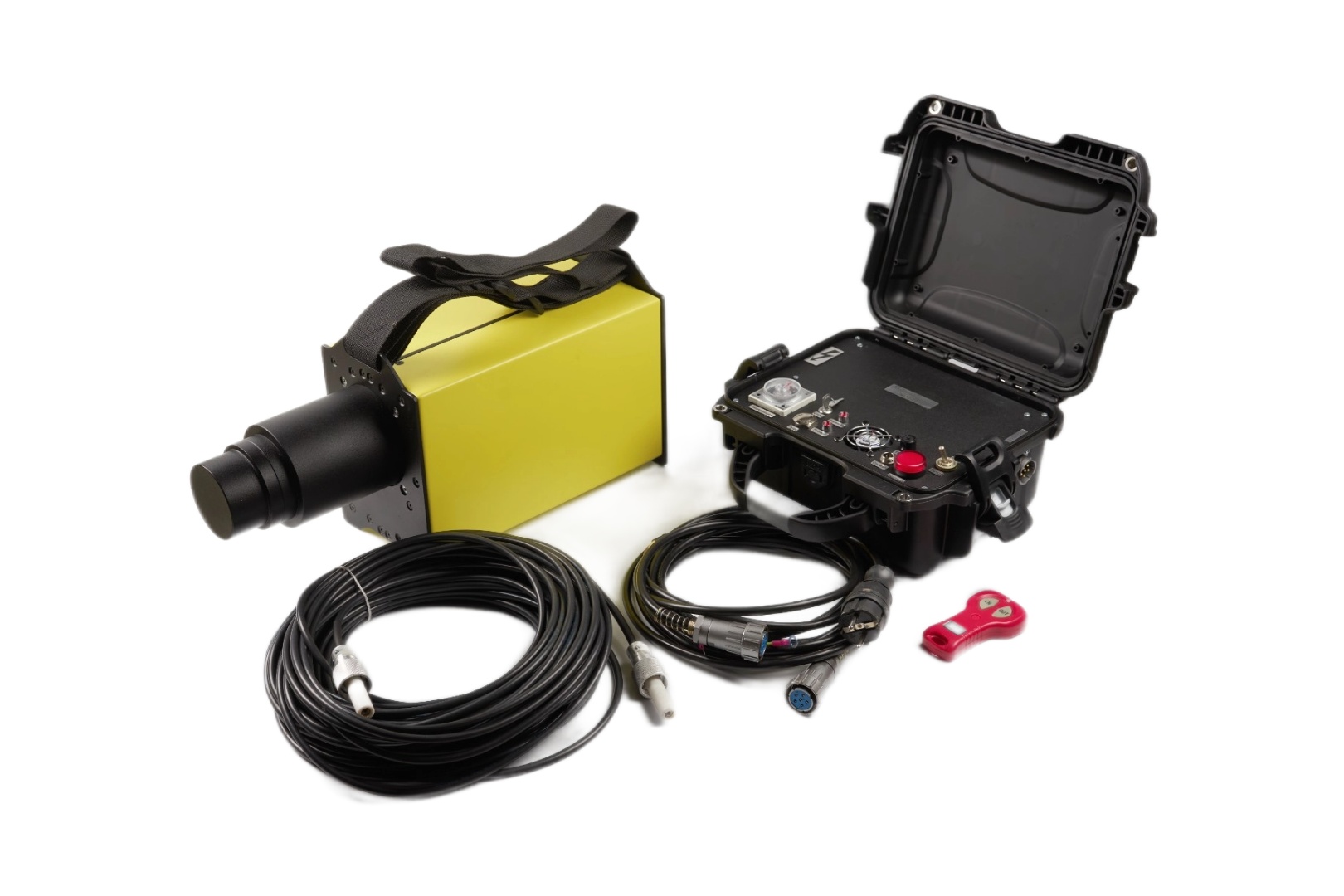

В состав прибора входят:
– рентгеновский блок (РБ);
– блок питания и управления (ПУ);
– пульт дистанционного управления (ПДУ);
– набор соединительных и питающих кабелей.

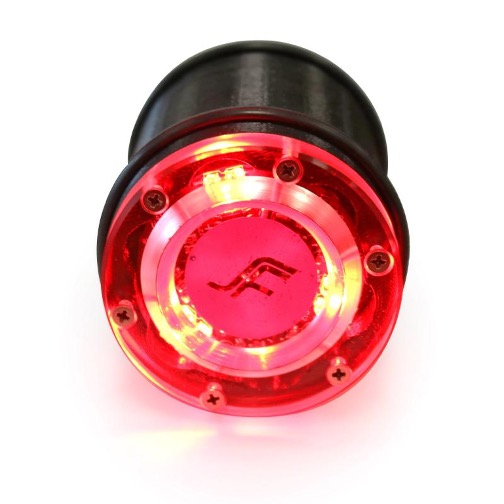

В состав РБ Триада-300 входит стеклянная излучающая трубка (фокусное пятно – 2,5 мм) и блок преобразования электроэнергии, установленные в металлический корпус со степенью защиты IP20 и изолированные внутри трансформаторным маслом. Масляная изоляция более устойчива к холодам и позволяет эксплуатировать прибор в широком диапазоне температур от -40ºС до +50ºС.
Высоковольтный блок преобразует входящее напряжение и запускает процесс взрывной электронной эмиссии на холодном катоде трубки, сопровождающийся вспышкой (импульсом) рентгеновского излучения.
Рентгеновская трубка генерирует импульсы напряжения с амплитудой 300 кВ.
Рентгенографический контроль с помощью Триада-300 можно проводить двумя способами:

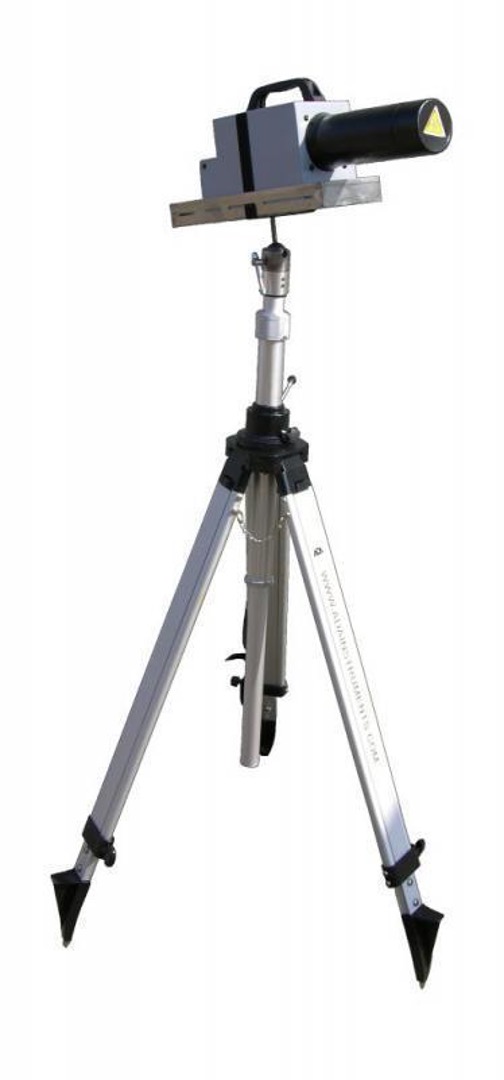

– Фронтальное направленное просвечивание через две стенки проверяемого объекта.
Для формирования узконаправленного пучка излучения необходимой конфигурации излучатель может использоваться совместно с щелевыми коллиматорами.
– Псевдопанорамное просвечивание, так как максимальный телесный угол излучения составляет 180º и его диаграмма направленности по своей форме близка к полусфере.

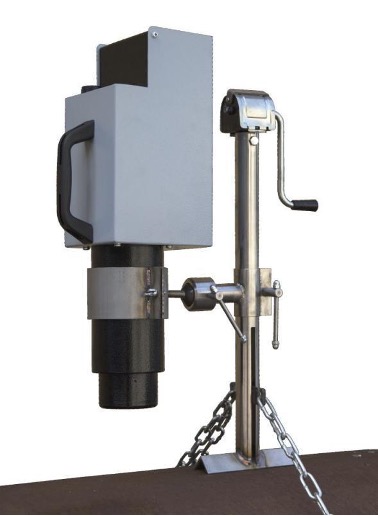

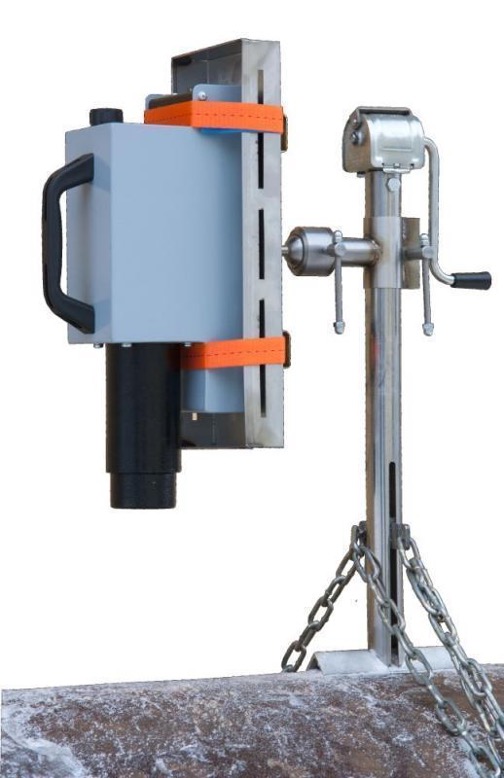

Панорамная съемка из центра изделия позволяет просветить весь шов за 1 раз. Этот способ требует меньшего количества экспозиций для получения снимка, соответственно, увеличивает срок службы рентгеновского аппарата и является наиболее эффективным для неразрушающего контроля сварных соединений цилиндрических изделий из металла, например, трубопроводов или резервуаров.
Триада-300 просвечивает магистральный трубопровод, диаметр которого составляет 1220 мм, примерно за 7 минут, а диаметр 1440 мм – примерно за 18 минут (для разных толщин изделий точное время будет меняться).
Параметр измерен при съемке на рулонную пленку типа AGFA D7 с применением усиливающего экрана.
При просвечивании прибором Триада-300 более тонких труб меньшего диаметра производительность контроля будет еще выше, так как понадобится меньше времени на проведение экспозиции.
При проведении неразрушающего контроля с помощью Триада-300 в качестве фиксирующего материала можно использовать рентгеновские пленки, цифровые детекторы и запоминающие пластины.
Прибор способен просветить металлические изделия и конструкции толщиной:
– до 30 мм (пленка D7 и свинцовый усиливающий экран);
– до 40 мм (пленка F8 и металлофлуоресцентный экран RCF).
Чувствительность снимков соответствует II классу по ГОСТ 7512-82.
Доза экспозиции задается на БПУ по времени с помощью встроенного таймера.
БПУ осуществляет первичное преобразование электроэнергии от внешнего источника для питания РБ, индикацию перегрева и пробоя. БПУ оборудован замком безопасности, защищающим от несанкционированного запуска и позволяющим экстренно отключить генератор, если возникнет нештатная ситуация.
Рентгеновский аппарат Триада-300 можно запитать от разных источников электроэнергии:
– однофазная сеть переменного тока напряжением 220±10/230±10 В и частотой 50Гц;
– аккумуляторная батарея 24±3В (не входит в базовый комплект поставки, приобретается отдельно).
В качестве автономного источника питания для генератора Триада-300 отлично подойдет IPS 17-24 производства ООО “НПП Техспектр”. Он поставляется в утепленном чехле и приспособлен для работы в полевых условиях при температуре – от -35 ºС до 40 ºС.
Преимущества использования рентгеновского аппарата Триада-300
– Рентгеновский генератор Триада-300 выполнен из высококачественных компонентов. Благодаря этому суммарное время его работы составляет до 30 минут в час (оптимально – короткими интервалами).
– Небольшой вес (РБ – 9,3 кг), компактный размер, разные варианты электропитания и возможность применения различных схем просвечивания делают рентгеновский генератор Триада-300 удобным универсальным инструментом для выполнения широкого круга задач по неразрушающему контролю, в том числе в полевых условиях и труднодоступных местах.
– В базовую комплектацию Триада-300 включен ПДУ, который обеспечивает дополнительную радиационную безопасность персонала, а также удобство эксплуатации.
– Аппарат поставляется с двумя удобными кофрами для переноски, а также ЗИП-комплектом для технического сервиса прибора.
– Благодаря простой и надежной конструкции аппарат Триада-300 легко эксплуатировать, чинить и обслуживать.
Помните, что залог долгой бесперебойной работы любого рентгеновского аппарата – это соблюдение правил его использования. Для каждого прибора эти правила описаны в технической документации от производителя. А мы собрали для вас в отдельной статье универсальные рекомендации по эксплуатации, актуальные для всех устройств.
