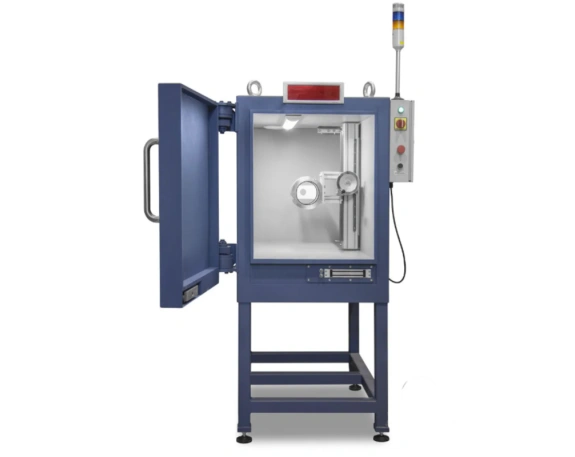

Специализированная камера АРИОН-10.06.07.18 разработана для обеспечения безопасности персонала при работе с источниками ионизирующего излучения. Изделие спроектировано в строгом соответствии с техническими условиями 6968-014-96651179-2015. Данная установка оптимальна для эксплуатации в составе стационарных лабораторий, где проводится радиографический контроль сварных соединений и проверка целостности малогабаритных деталей. Конструкция рассчитана на совместное использование с аппаратами постоянного потенциала кабельного типа, имеющими максимальное напряжение на аноде до 225 кВ.
Применение этой защитной системы позволяет эффективно организовать рентгенографический метод контроля сварных швов, исключая необходимость возведения дополнительных бетонных перегородок или использования персональных средств защиты сверх установленных норм. Стены и перекрытия бокса снижают мощность дозы излучения до значений менее 1,0 мкЗв/ч на расстоянии 10 см от внешней поверхности, что полностью отвечает требованиям радиационной безопасности.
Конструктивные особенности и системы безопасности

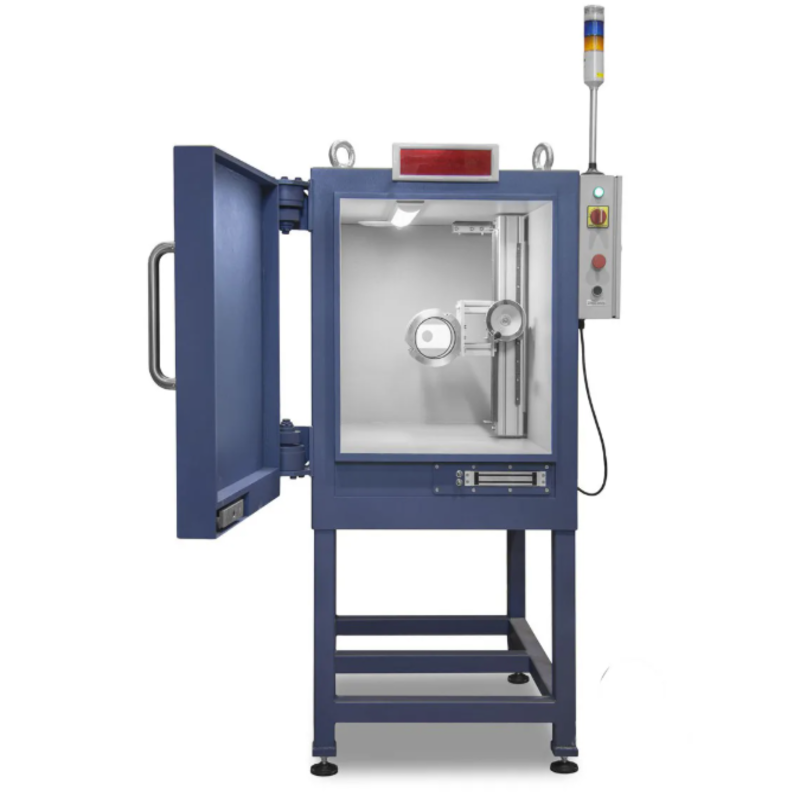

Корпус изделия представляет собой комбинированную структуру из стали и свинца. Толщина защитного свинцового слоя распределена следующим образом: для пола она составляет 18 мм, а для стен и потолочной панели — 12 мм. Внутреннее пространство объемом 600 × 1000 × 700 мм позволяет свободно размещать объекты исследования. Для удобства эксплуатации предусмотрен манипулятор, обеспечивающий перемещение источника излучения, при этом расстояние от центра фокусного пятна до поверхности стола регулируется в диапазоне от 100 до 500 мм.
Радиографический неразрушающий контроль внутри камеры АРИОН-10.06.07.18 защищен многоуровневой системой автоматики. Устройство оснащено принудительной вытяжной вентиляцией и электромеханическими блокировками, которые исключают генерацию излучения при неплотно закрытой двери или ее самопроизвольное открытие. Визуальное оповещение о текущем режиме работы осуществляется через световое табло «Рентгеновское просвечивание» и импульсную лампу-вспышку.
Грамотно организованный рентгеновский контроль на производстве начинается с выбора надежного защитного оборудования. Модель АРИОН-10.06.07.18 включает в себя специальный защищенный кабельный ввод для подключения силовых линий и пультов управления, что гарантирует отсутствие «прострелов» излучения в местах стыковки узлов.
Профессиональный радиографический метод обследования деталей позволяет выявлять скрытые дефекты с высокой точностью, сохраняя при этом полную экологическую и производственную безопасность рабочего места.
