Специализированная установка АРИОН-15.15.15.08/2 предназначена для эксплуатации в ведомственных центрах, проводящих проверку квалификации персонала. Основное назначение комплекса — рентгенографический метод контроля сварных швов кольцевых элементов цилиндрической формы. Конструкция включает в себя камеру радиационной защиты, которая гарантирует полную безопасность персонала при использовании панорамных излучателей с напряжением на аноде до 200 кВ. Защитный корпус эффективно снижает прямое и вторичное излучение до регламентированных значений, что исключает необходимость обустройства дополнительных барьеров в помещении.

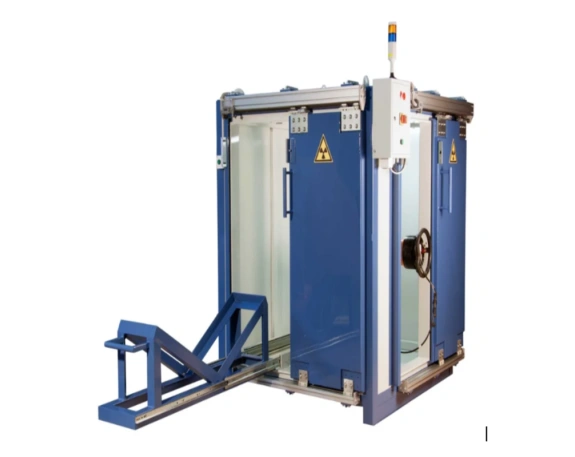

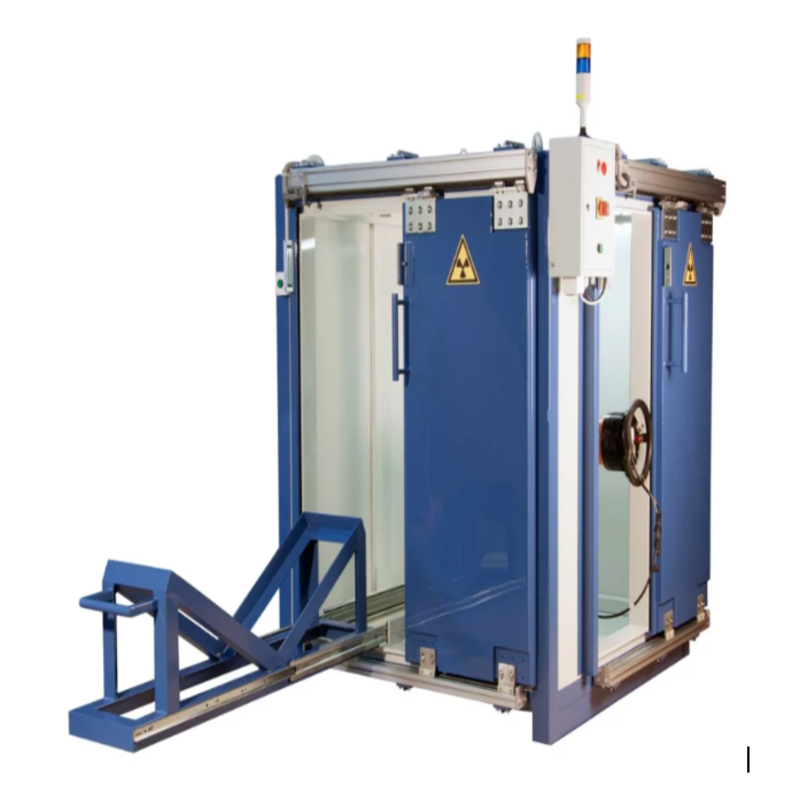

Защитный бокс оснащен двумя сдвижными дверными панелями. Первый проем размером 600 × 1400 мм служит для загрузки исследуемой детали, а второй (500 × 1400 мм) — для обслуживания излучающего устройства. Объект размещается на ложементе выдвижной консоли, при этом манипуляции с дверьми и перемещение платформы выполняются оператором в ручном режиме.
Для обеспечения высокой точности, которую требует радиографический неразрушающий контроль, внутри кабины смонтирован манипулятор. Он позволяет позиционировать источник излучения относительно шва в двух плоскостях. Перемещение по горизонтали осуществляется вручную, а вертикальное движение в диапазоне от 180 до 1000 мм обеспечивает электрический привод. Мониторинг положения по вертикальной оси производится с помощью цифрового индикатора на панели управления.
Продуманная эргономика системы позволяет эффективно внедрять радиографический метод в процесс выходного контроля и обучения. Благодаря надежной свинцовой защите толщиной 8 мм, оборудование может размещаться в обычных производственных цехах без возведения капитальных бетонных бункеров.
