Комплекс «Экоскан 10» применяется при выполнении рентгеновского контроля ответственных элементов конструкций в различных отраслях промышленности. Оборудование позволяет получать достоверные данные о внутреннем состоянии изделий без вмешательства в их целостность и без остановки производственного процесса. Результаты отображаются в цифровом виде и готовы к анализу сразу после завершения экспозиции.
Получите консультацию специалиста и узнайте, подходит ли комплекс под ваши задачи
Принцип работы и получение изображения
В основе функционирования системы используется радиографический метод, при котором информация о внутренней структуре объекта формируется за счёт регистрации прошедшего излучения. Такой подход обеспечивает высокую информативность снимков и стабильность результатов при повторных измерениях.

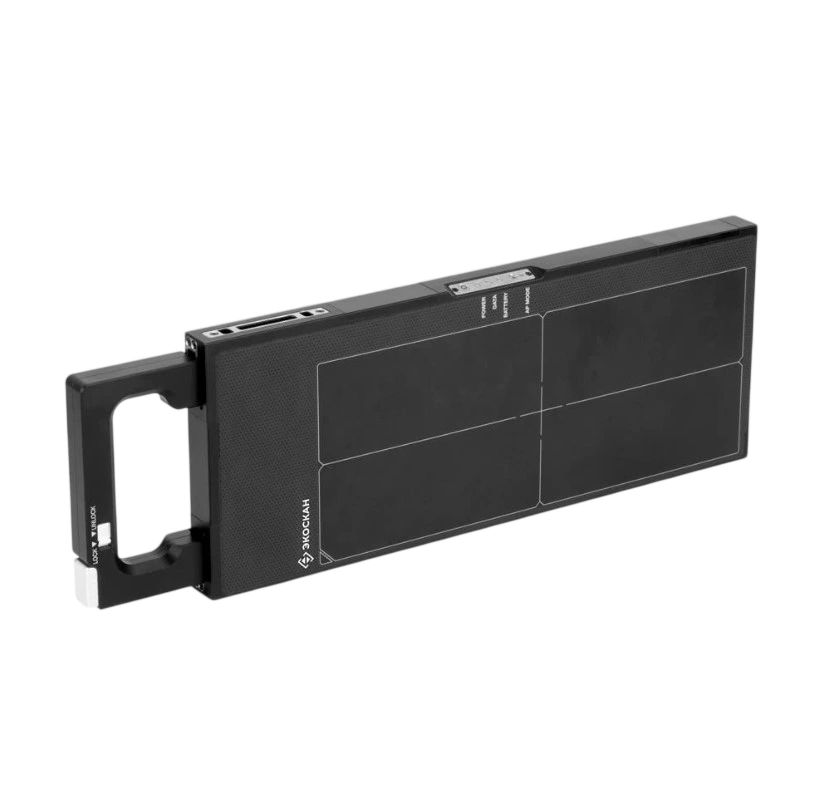

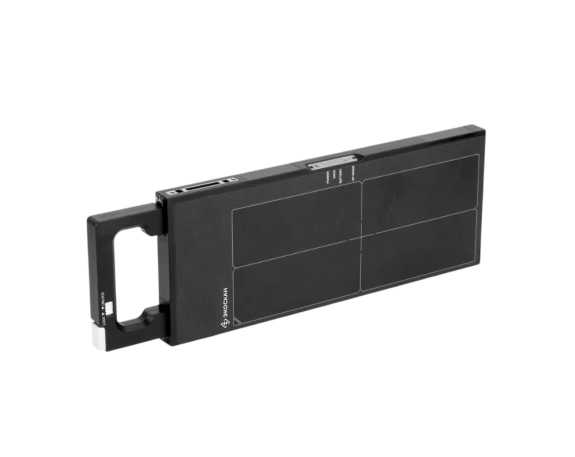

В детектирующем модуле применяется сцинтиллятор из оксисульфида гадолиния (Gadox), преобразующий поток энергии в видимый свет. Далее сигнал воспринимается фотодиодной матрицей на базе технологии a-Si TFT, что обеспечивает равномерную чувствительность по всей рабочей зоне.
Технические характеристики и их практическая ценность
Комплекс рассчитан на диапазон энергий от 40 до 300 кэВ, что делает его универсальным решением для промышленного применения. Разрешение 1024 × 2560 пикселей и шаг пикселя 124 мкм позволяют получать детализированное изображение на эффективной зоне контроля размером 127 × 317 мм.
Минимальные отступы матрицы от краёв корпуса (6 мм и 9 мм) особенно удобны при выполнении радиографического контроля сварных соединений, включая участки с ограниченным доступом и сложной геометрией.
Узнайте, как повысить точность выявления дефектов без увеличения времени контроля.
Эксплуатационная надёжность и автономность

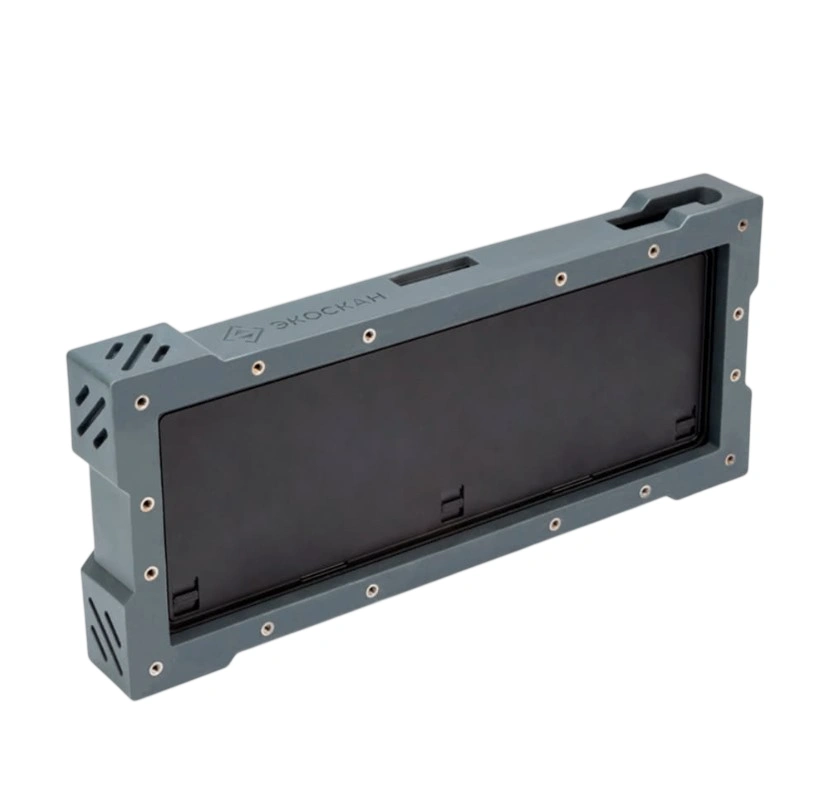

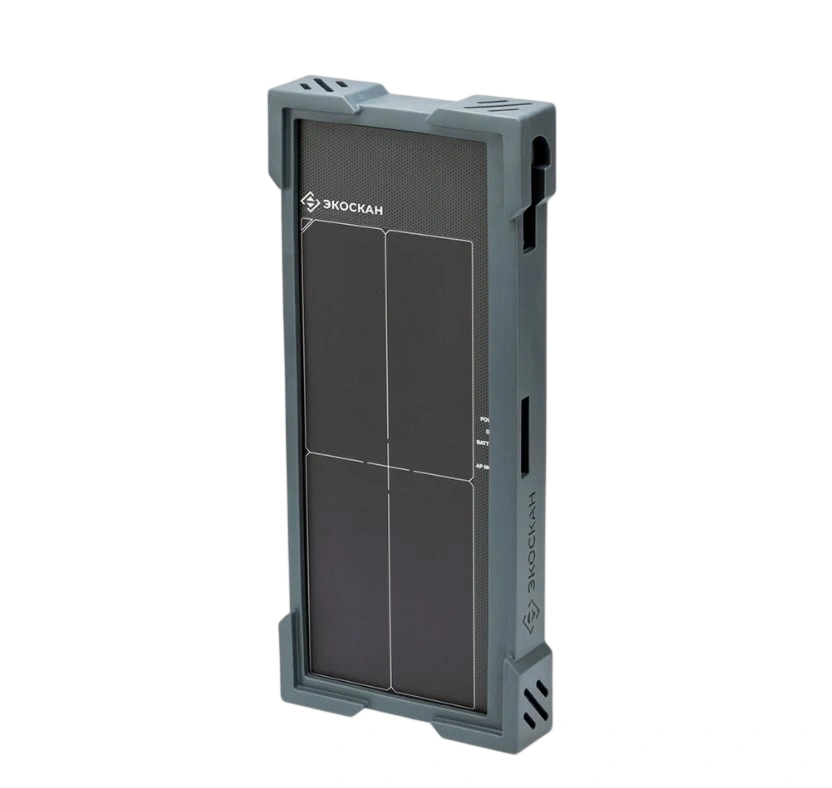

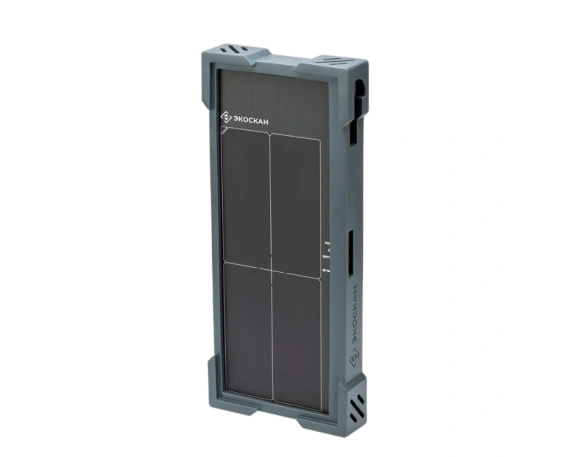

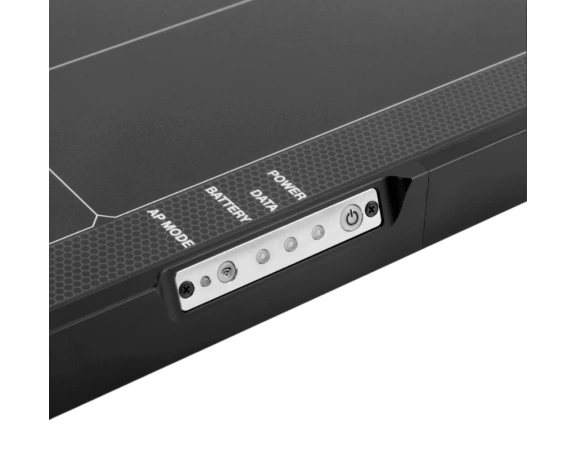

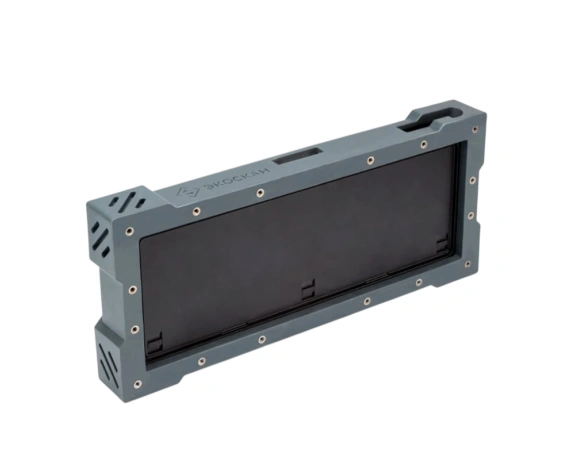

Корпус детектора выполнен с уровнем защиты IP67, что обеспечивает устойчивость к влаге и пыли. Масса устройства составляет 3,2 кг, а компактные габариты 25 × 160 × 400 мм упрощают транспортировку и установку на объекте.
Питание возможно как от стационарной сети, так и от сменных аккумуляторов. Это делает комплекс удобным для применения при выполнении радиографического неразрушающего контроля в полевых условиях и на действующих производственных объектах.
Программное обеспечение «Стражник»
Программное обеспечение «Стражник» обеспечивает полный цикл управления оборудованием и обработки полученных данных. В системе реализованы автоматические алгоритмы анализа, построение профилей и гистограмм, а также инструменты калибровки детектора.
Функционал программы особенно востребован при применении рентгенографического метода контроля сварных швов, где требуется высокая контрастность изображения и стабильность градаций серого. Все результаты сохраняются в защищённом формате DICONDE, исключающем несанкционированное редактирование.
Комплектация и готовность к применению

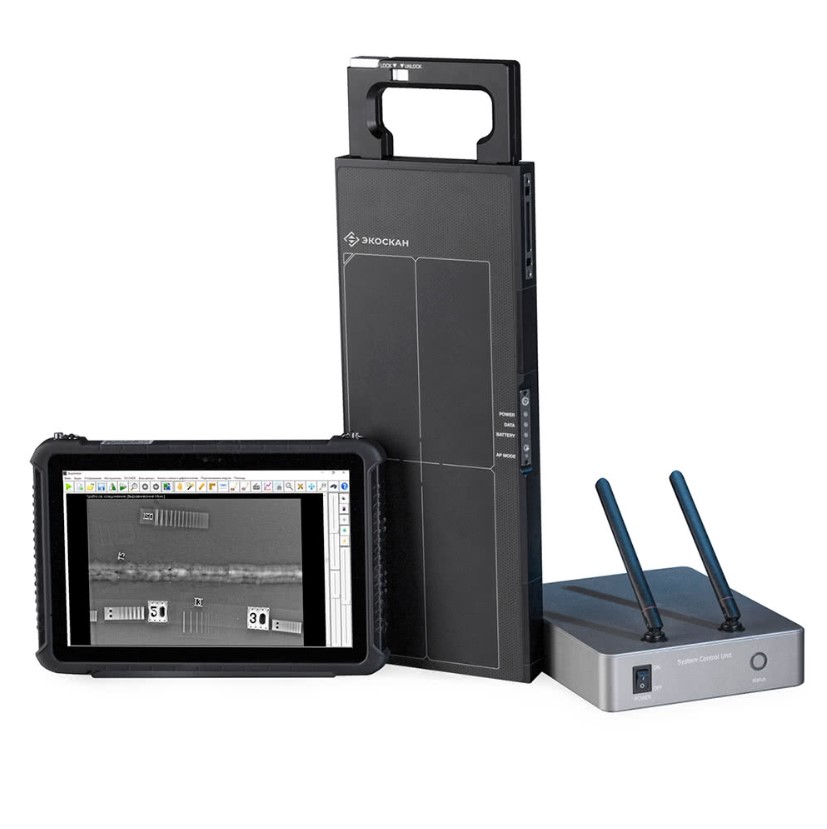

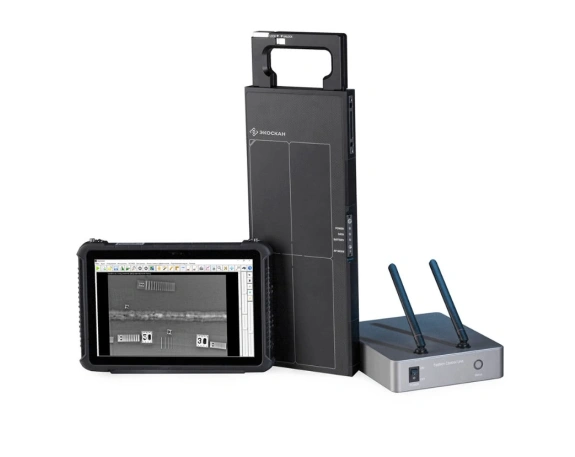

Комплекс «Экоскан 10» поставляется в полной комплектации и включает плоскопанельный детектор, управляющую станцию оператора с предустановленным программным обеспечением, беспроводной модуль связи, аккумуляторы, зарядное оборудование и транспортировочный кейс.
Продуманная эргономика и автономное питание позволяют использовать систему сразу после доставки на объект без дополнительной подготовки и сложной настройки.
