Комплекс «Экоскан 10» (базовый комплект) применяется при выполнении рентгеновского контроля ответственных элементов конструкций в различных отраслях промышленности. Оборудование позволяет получать достоверные данные о внутреннем состоянии изделий без вмешательства в их целостность и без остановки производственного процесса. Результаты отображаются в цифровом виде и готовы к анализу сразу после завершения экспозиции.
В детектирующем модуле применяется сцинтиллятор из оксисульфида гадолиния (Gadox), преобразующий поток энергии в видимый свет. Далее сигнал воспринимается фотодиодной матрицей на базе технологии a-Si TFT, что обеспечивает равномерную чувствительность по всей рабочей зоне.

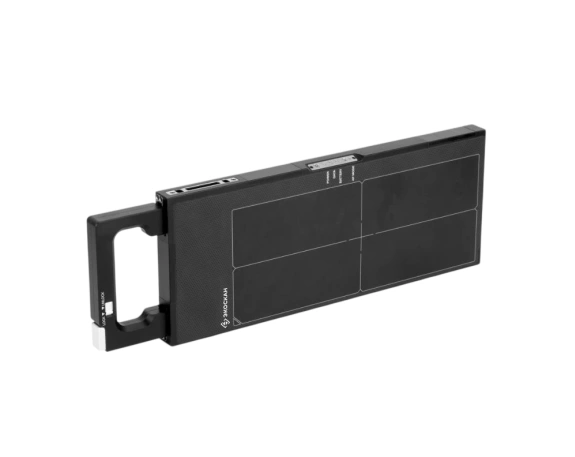

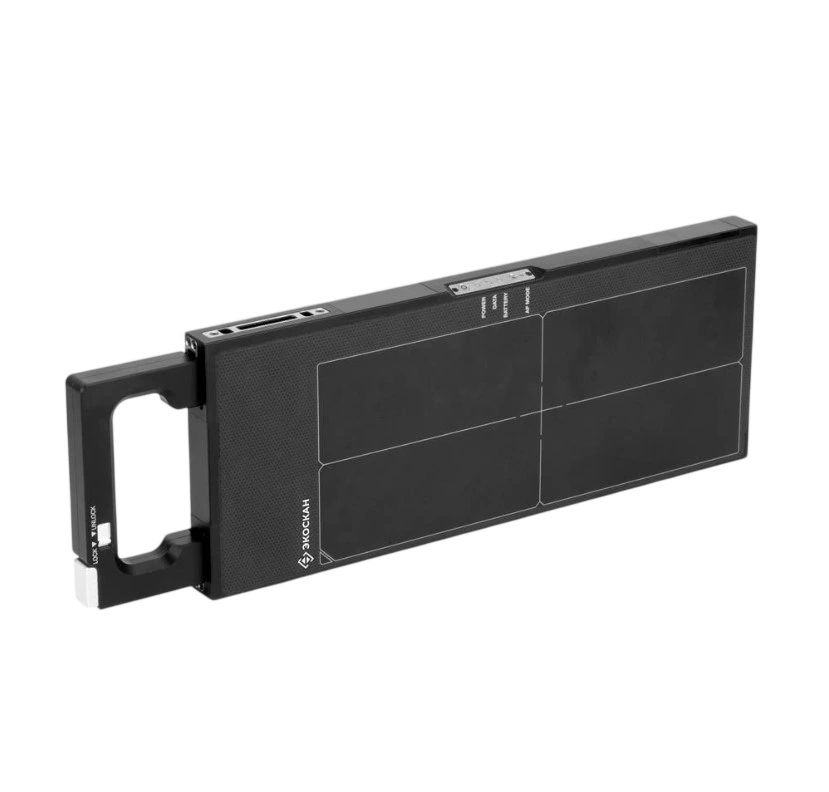

Комплекс рассчитан на диапазон энергий от 40 до 300 кэВ, что делает его универсальным решением для промышленного применения. Разрешение 1024 × 2560 пикселей и шаг пикселя 124 мкм позволяют получать детализированное изображение на эффективной зоне контроля размером 127 × 317 мм. Минимальные отступы матрицы от краёв корпуса (6 мм) особенно удобны при выполнении радиографического контроля сварных соединений, включая участки с ограниченным доступом и сложной геометрией.

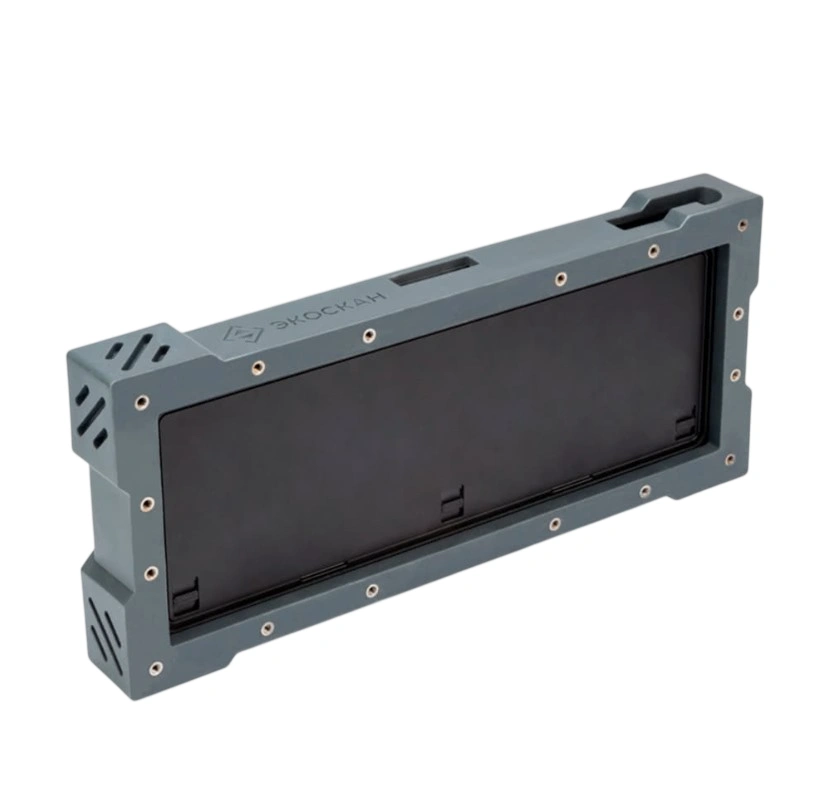

Корпус детектора выполнен с уровнем защиты IP67, что обеспечивает устойчивость к влаге и пыли. Масса устройства составляет 3,2 кг, а компактные габариты 25 × 160 × 400 мм упрощают транспортировку и установку на объекте. Питание детектора возможно как от сети, так и от сменных аккумуляторов, что позволяет использовать систему в полевых условиях и на действующих производственных объектах. Дополнительный комплект аккумуляторов увеличивает время автономной работы и позволяет производить контроль без остановки на подзарядку.

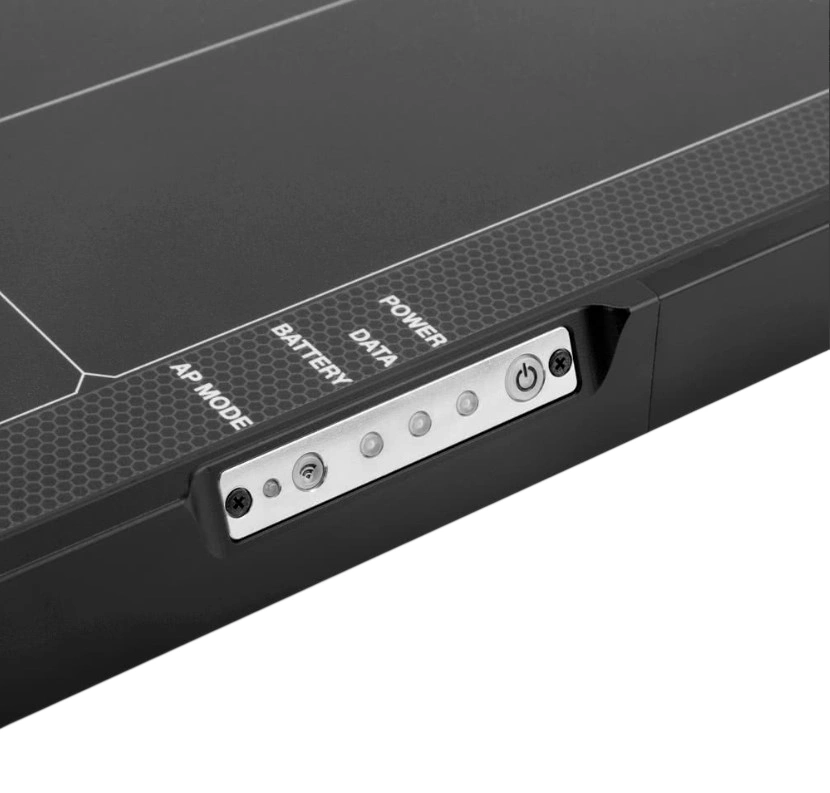

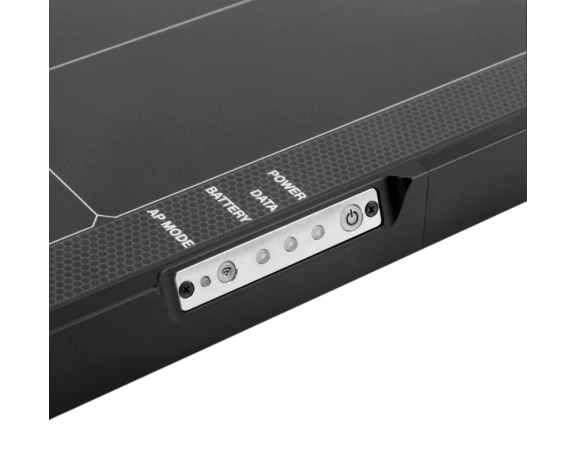

Встроенный датчик дозы рентгеновского излучения обеспечивает автоматическое получение снимков сразу после начала экспозиции, а внутренняя память детектора позволяет накапливать и объединять изображения без необходимости постоянного подключения к управляющей станции. Плоскопанельный детектор адаптирован для работы как с рентгеновскими аппаратами постоянного, так и с импульсными источниками излучения.
Программное обеспечение «Стражник» обеспечивает полный цикл управления оборудованием и обработки полученных данных. Система включает автоматическое определение базового пространственного разрешения по дуплексному проволочному эталону, построение профилей и гистограмм, объединение накопленных кадров для формирования изображения лучшего качества, автоматическое измерение нормализованного отношения сигнал-шум, калибровку по смещению, усилению и битым пикселям, а также инструменты для ручной и автоматической обработки изображения (яркость, контрастность, гамма-коррекция, фильтры для минимального/максимального выравнивания, усиление резкости, рельеф).
Программное обеспечение позволяет выполнять линейные измерения в задаваемом оператором масштабе, определять и измерять утонения или утолщения материала, архивировать данные в защищённом формате DICONDE с возможностью экспорта в BMP, JPEG, TIFF, а также импортировать внешние нормативные базы данных и формировать отчёты по заранее созданному шаблону.
Интеграция комплектации:

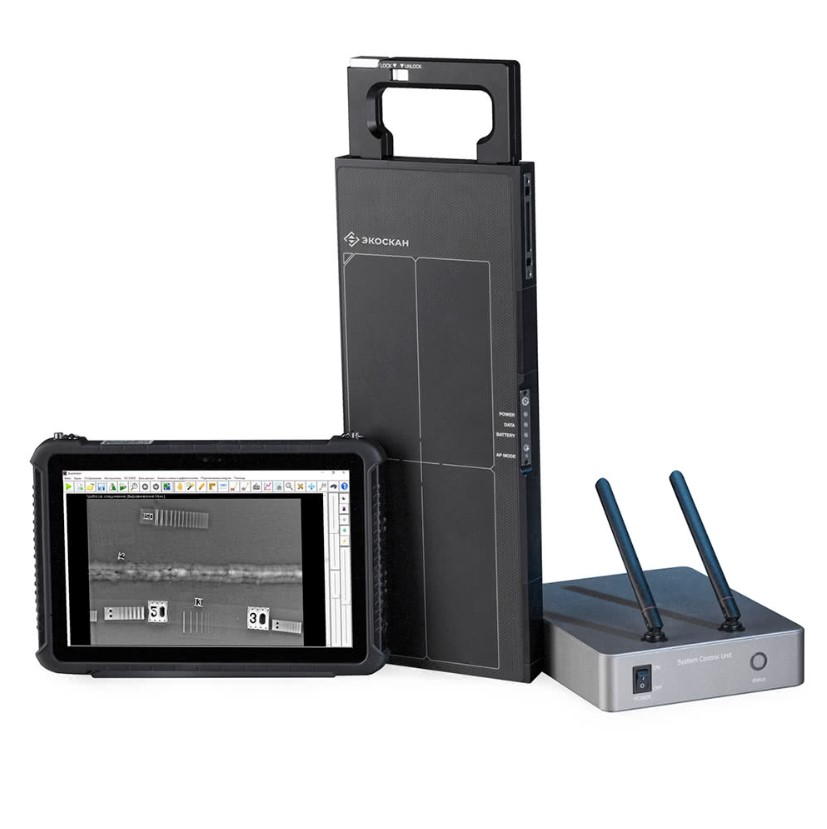

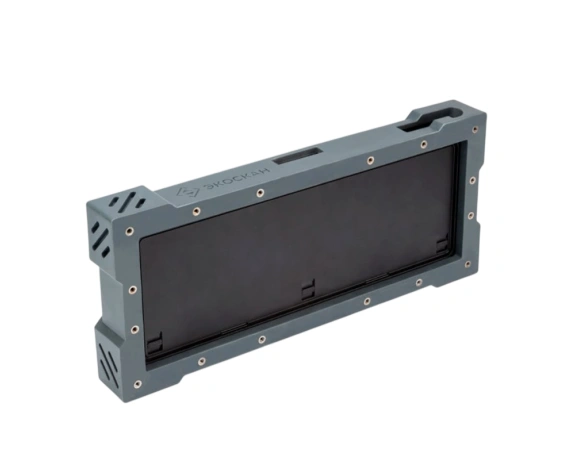

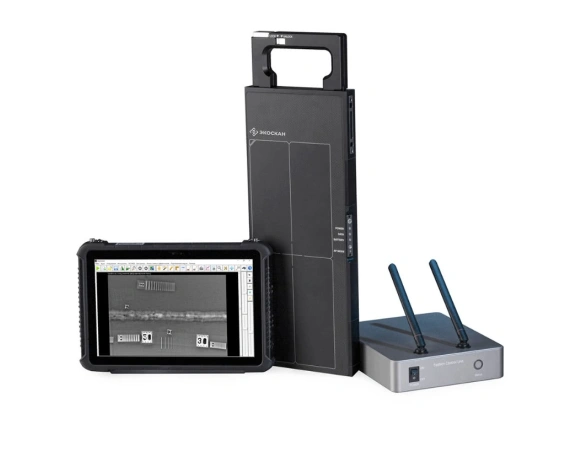

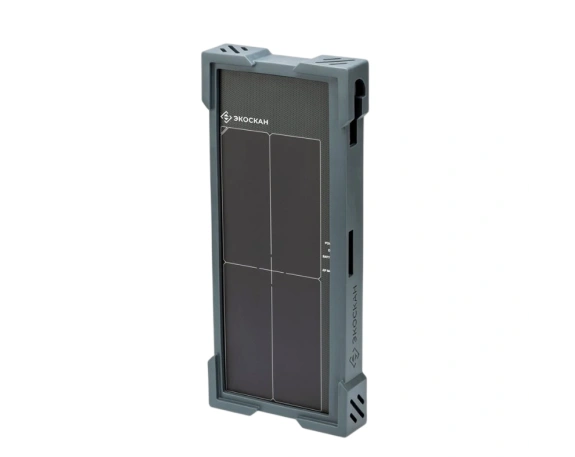

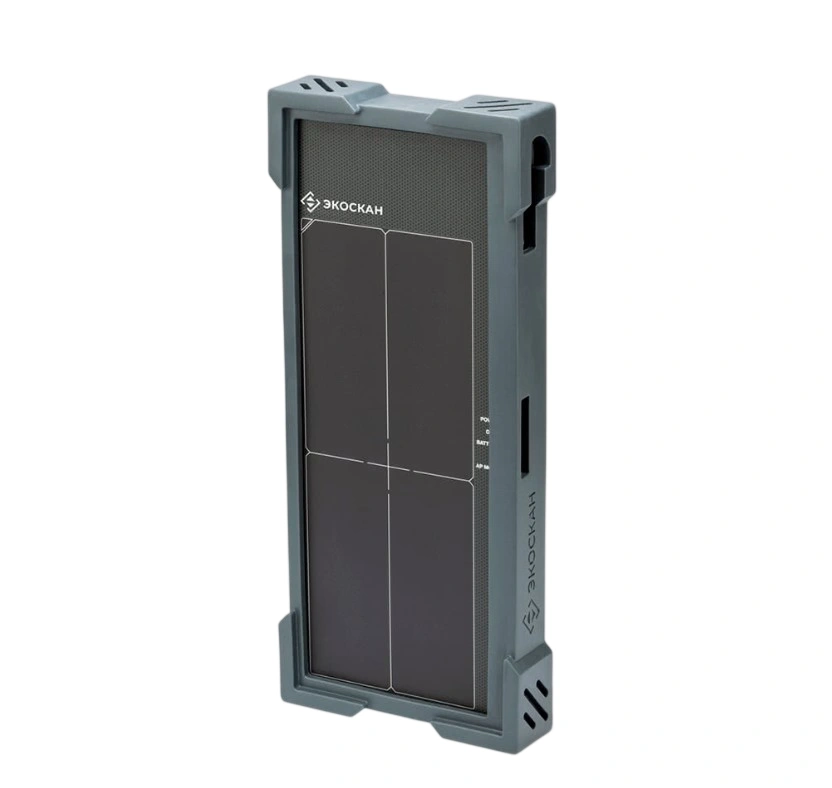

Комплекс поставляется готовым к работе и включает: плоскопанельный детектор, ноутбук и защищённый планшет с предустановленным ПО «Стражник», блок управления системой (Wi-Fi/Ethernet), комплект кабелей питания и связи, адаптеры питания 24В, комплект аккумуляторов детектора с зарядным устройством, ударопрочный транспортировочный кейс и защитный чехол с комплектом ремней и магнитов. Продуманная эргономика и автономное питание позволяют использовать систему сразу после доставки на объект без дополнительной подготовки и сложной настройки.
Узнайте, как Экоскан 10 (базовый комплект) может повысить точность вашего радиографического контроля и сократить время проверки. Свяжитесь с нашими специалистами уже сегодня, чтобы подобрать оптимальную конфигурацию под ваши задачи и получить комплекс, готовый к работе на вашем объекте.
