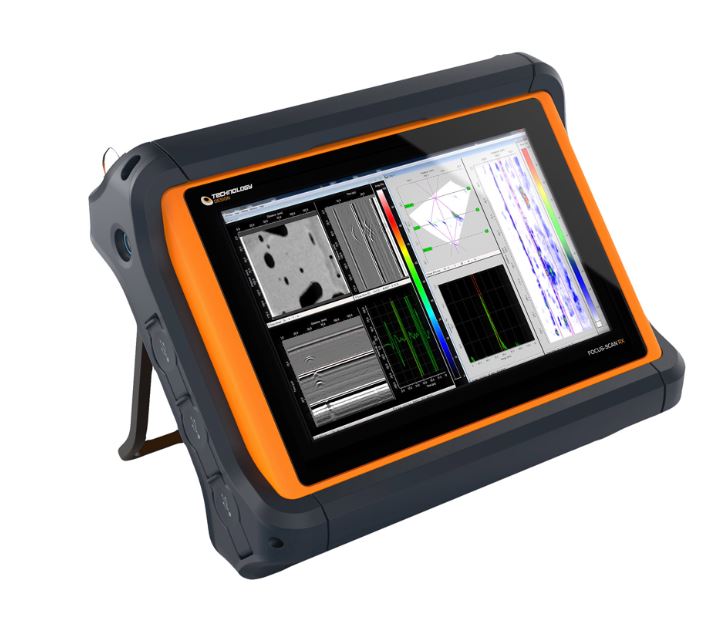

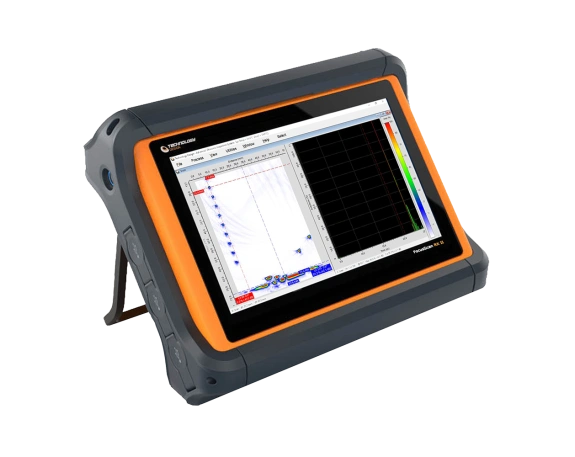

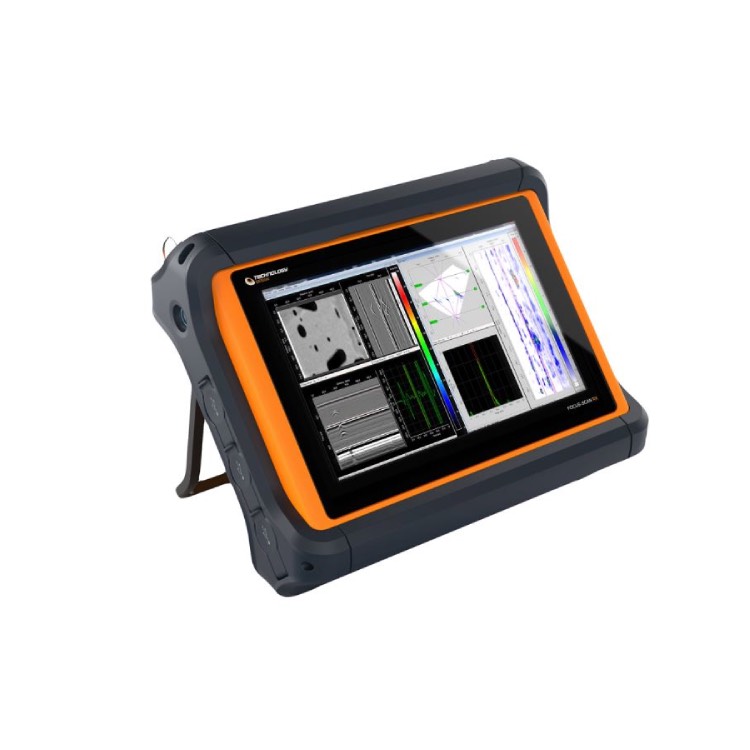

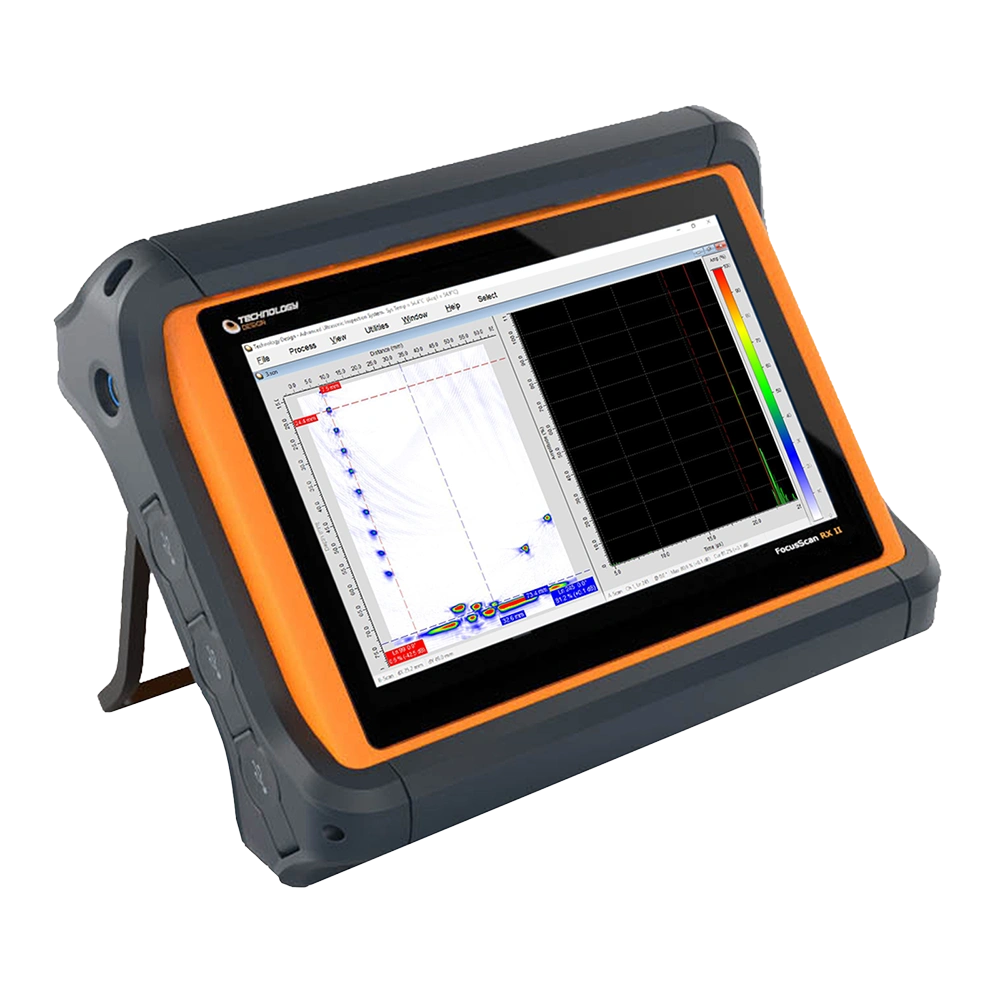

Ультразвуковой дефектоскоп TD FOCUS-SCAN RX

Параметры системы

1.

16/128

16 активных, 128 элементов, 8 обычных

2.

32/128

32 активных, 128 элементов, 8 обычных

3.

64/128

64 активных, 128 элементов, 8 обычных

Общие

1.

Кол-во активных каналов

До 128 Кол-во фокальных законов

2.

Кол-во фокальных законов

До 1700

3.

Динамическая  фокусировка по глубине

Да

Оцифровка

1.

Частота дискретизации A/D

Фазированная решетка = 8 Bit / 14 Bit / 100 МГц

Обычный = 8 Bit / 14 Bit / 100 МГц

2.

Пропускная способность (-3 дБ)

Макс. ЧПИ

Фазированная решетка = от 0,25 до 25 МГц

Обычный = от 0,25 до 25 МГц

Переменная, макс. до 10 КГц

Генератор

1.

Задержка импульса

От 0 до 20 мкс с разрешением 2,5 нс

2.

Выходное сопротивление

6 Ом

3.

Форма импульса

Прямоугольная волна

4.

Напряжение импульса

Фазированная решетка = 5 до 190 V, шаг 1 V

Обычный = от 5 до 190 V, шаг 1 V

5.

Диапазон ширины импульса

От 20 до 500 нс с шагом 2,5 нс

6.

Время нарастания / спада

< 5 нс

Приемник

1.

Задержка приемника

От 0 до 20 мкс с шагом 1 нс

2.

Диапазон усиления

P/E = 0 до 100 дБ с шагом 0,1 дБ,

P/A = 0 до 100 дБ с шагом 0,1 дБ

3.

Уровень входного шума

2,5 нВ/(Гц) ½ пропускной способности

4.

Входное сопротивление

50 Ом

Оцифровка A-Скана

1.

Кол-во точек на канал A-Скана

8000 выборок на канал

2.

Кол-во стробов на канал

3 аппаратных строба

3.

Старт/Ширина строба

Определяется пользователем с шагом 40 нс

4.

Контрольные точки строба

Передаваемый импульс или эхо-сигнал

5.

Режим хранения данных

A-Сканы, пик. глубина и амплитуда, оба режима

Кривые TCG приемника

1.

Количество кривых

Обычный — 1 на канал

Фазированная решетка — 1 на фокус. закон

Динамическая фокус. по глубине

1.

Режим работы

Динамически оптимизирует фокус по глубине

2.

Диапазон работы

Настройка глубина/диапазон в мм или мкс

3.

Производительность

100 МГц

Усреднение сигнала

1.

Количество каналов

Все (128 программных каналов )

2.

Усредняющий коэффициент

2-256, определяемое пользователем

Обработка пика эхо

1.

Кол-во точек на канал A-Скана

8000 выборок на канал

2.

Кол-во стробов на канал

3 аппаратных строба

3.

Старт/Ширина строба

Определяется пользователем с шагом 40 нс

4.

Контрольные точки строба

Передаваемый импульс или эхо-сигнал

5.

Режим хранения данных

A-Сканы, пик. глубина и амплитуда, оба режима

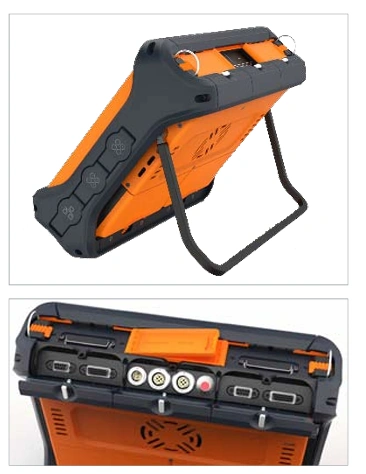

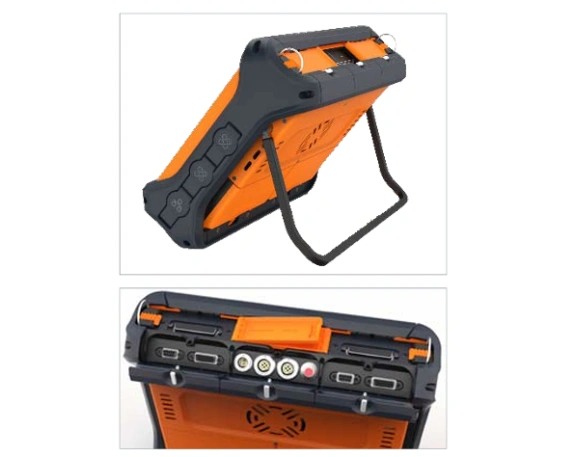

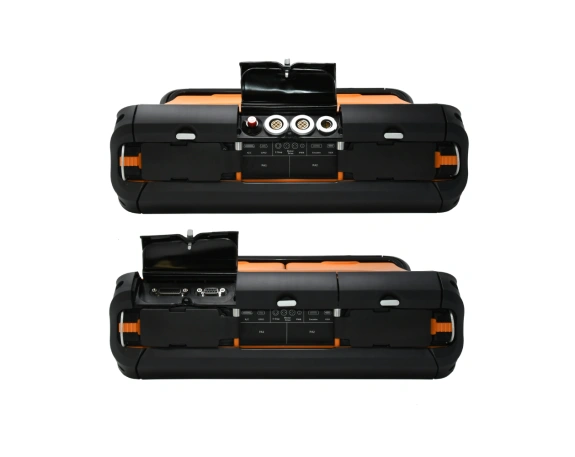

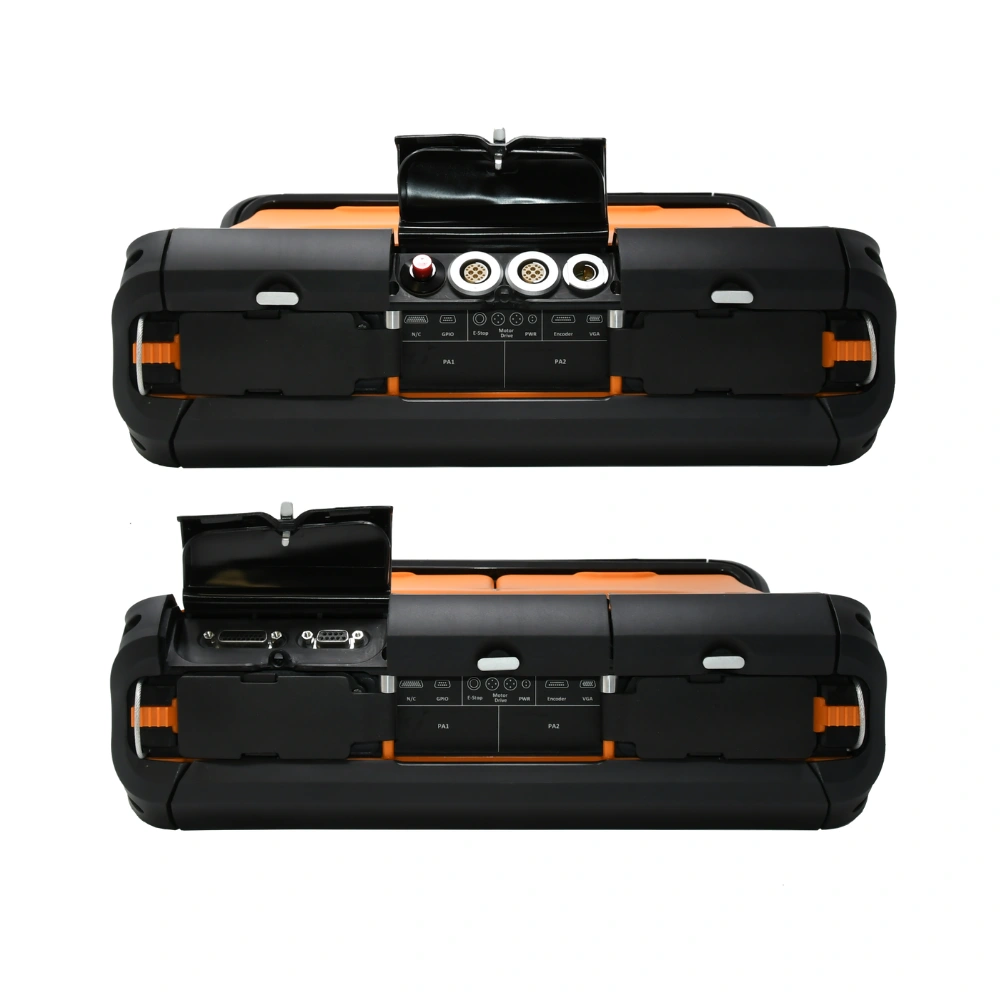

Разъемы подключения сканнера

1.

Входной

Энкодер, видеокамера

2.

Количество осей

3 оси

3.

Разъем Энкодера

Совместимый с TTL, 5V / 1 A, 12 V / 0,4 A

4.

Видео вход

Композитный 1 Vpp

5.

Двигатель

2 оси (24 В, 5 A)

Управляющий компьютер

1.

Операционная система

Windows® 10

2.

Антивирус

AVG Antivirus®

3.

Дополнительное ПО

ESBeamTool® (Eclipse Scientific)

4.

Процессор

Intel, 4-х ядерный ОЗУ 4 GB

5.

Дисплей

Цветной TFT (Промышленный) 12,1”

6.

ОЗУ

4 GB

7.

Диагональ экрана

12,1 дюйма (сенсорный экран)

8.

ПЗУ

128 GB SSD

9.

Порты

3 x USB, 1 x 10/100/1000 Ethernet, GPIO, 1 x Video

Габариты и режим работы

1.

Габаритные размеры

370 x 294 x 114 (ШxДxВ)

2.

Вес

7,3 кг (1 батарея)

3.

Степень защиты

IP66

4.

Температура

от -10º до 45º C рабочая,

от -25º до 85º C хранения

Питание и автономность

1.

Аккумуляторы

2 с возможностью горячей замены

2.

Напряжение питания

19V

3.

Параметры сети

90–260 В / 40-60 ГЦ

4.

Время работы от аккумулятора

мин. 6 часов при нормальных условиях

№

Наименование

Количество

1.

Дефектоскоп ультразвуковой на фазированных решетках Scan RX

1 шт.

2.

Кейс для транспортировки

1 шт.

3.

Литий-ионная батарея

1 шт.

4.

Адаптер питания постоянного тока

1 шт.

5.

Шнур питания

1 шт.

6.

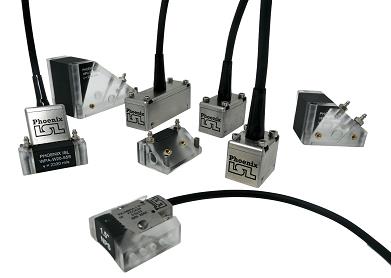

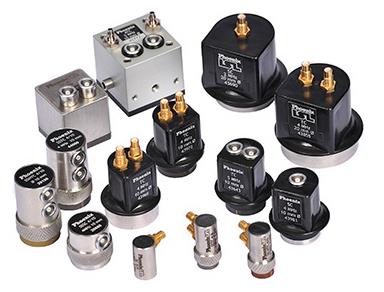

Пьезоэлектрический преобразователь

По заказу

7.

Датчик пути (энкодер)

По заказу

8.

Дефектоскопы ультразвуковые на фазированных решетках Scan RX. Руководство по эксплуатации

1 экз.

9.

Методика поверки МП 006.Д4-21

1 экз.
