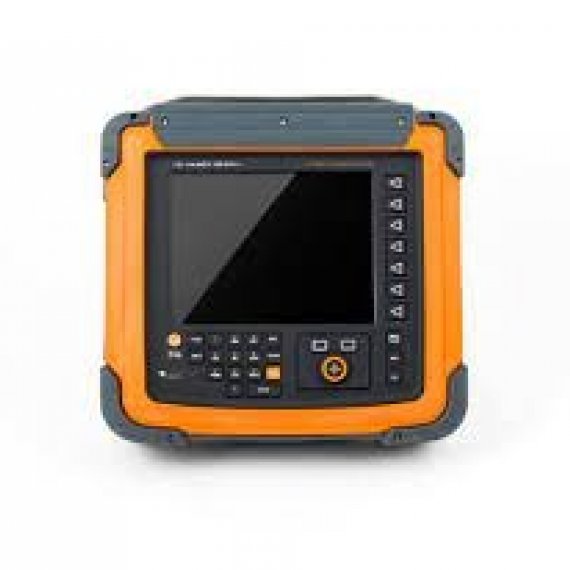

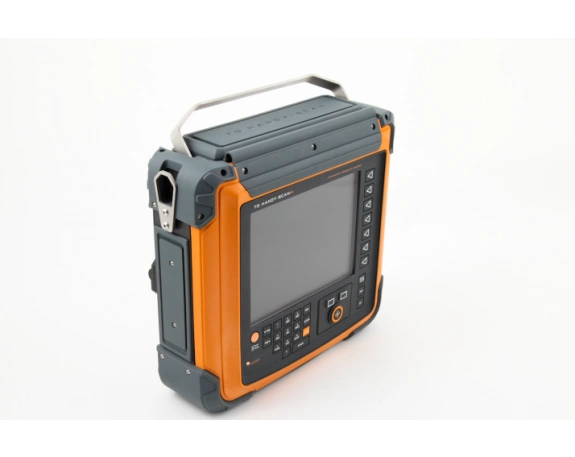

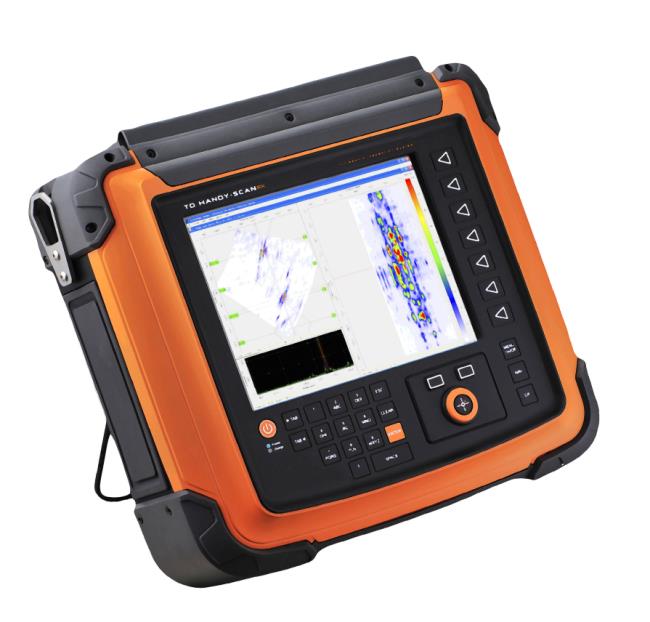

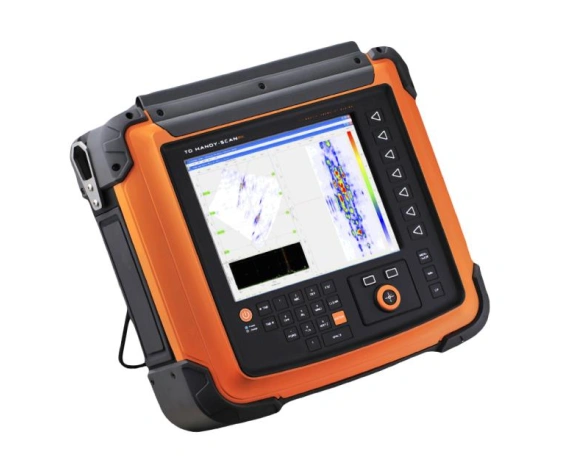

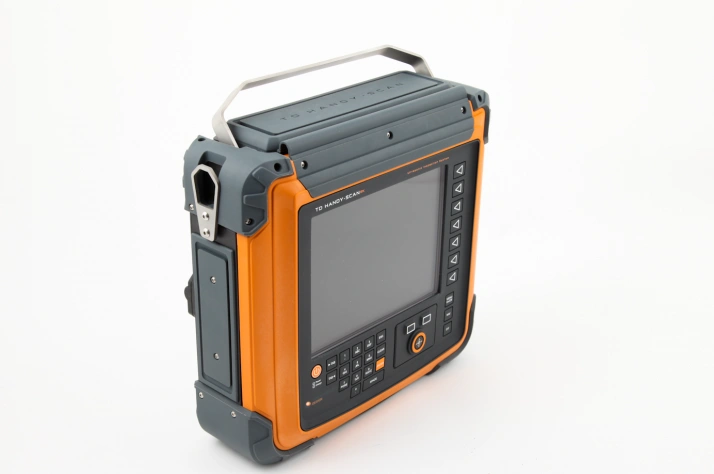

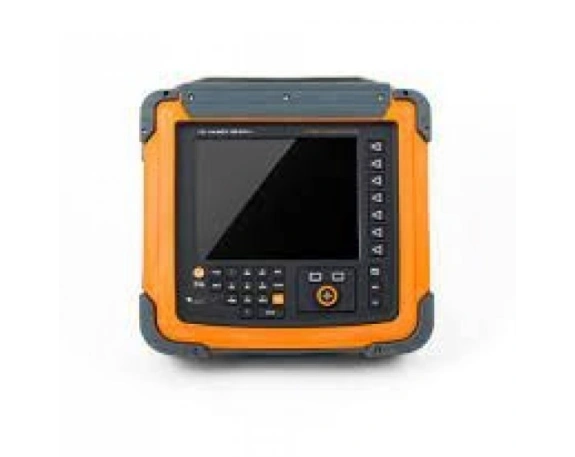

TD Handy-ScanRX - это простой в применении, портативный многофункциональный ультразвуковой дефектоскоп на фазированных решетках. Малый вес и компактные размеры в комбинации с кнопочными элементами управления позволяет проводить контроль даже в сложных условиях и условиях ограниченного пространства. Этот дефектоскоп используется в областях, где требуется проведение контроля с высокой разрешающей способность и чувствительностью. Система доступна в различных конфигурациях и поставляются в комплекте с ES BeamTool и TD Super-View.

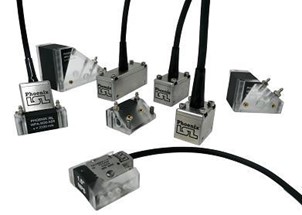

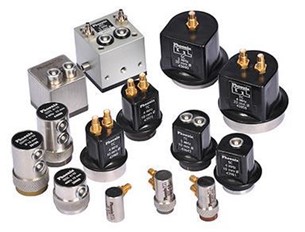

УЗК дефектоскоп TD Handy-ScanRX - это недорогая система, которая обеспечивает контроль с помощью двух фазированных решеток, датчиков TOFD, P/E датчиков, а также коррозионное картографирование и распознавание зоны сварного шва в одном компактом приборе.
Особенности ультразвукового дефектоскопа HandyScan
• Портативный
• Экран с высокой контрастностью и цветопередачей
• Обширные инструменты для анализа данных
• Множество вариантов создания отчетов
• Съемная батарея
• Подключение двухосевого энкодера; возможность
видеозаписи
• Импорт настроек из ESBeamTool®
• До x 8 обычных каналов
• До 32/64 PA
• Одновременный сбор данных PA, TOFD и/или P/E
• 128 ГБ SSD-накопитель
Методы контроля
• Фазированные решетки (PA)
• Дифракционно-временной метод (TOFD)
• Эхо-импульсный (P/E)
• Коррозионное картографирование
• Распознавание зоны сварного шва

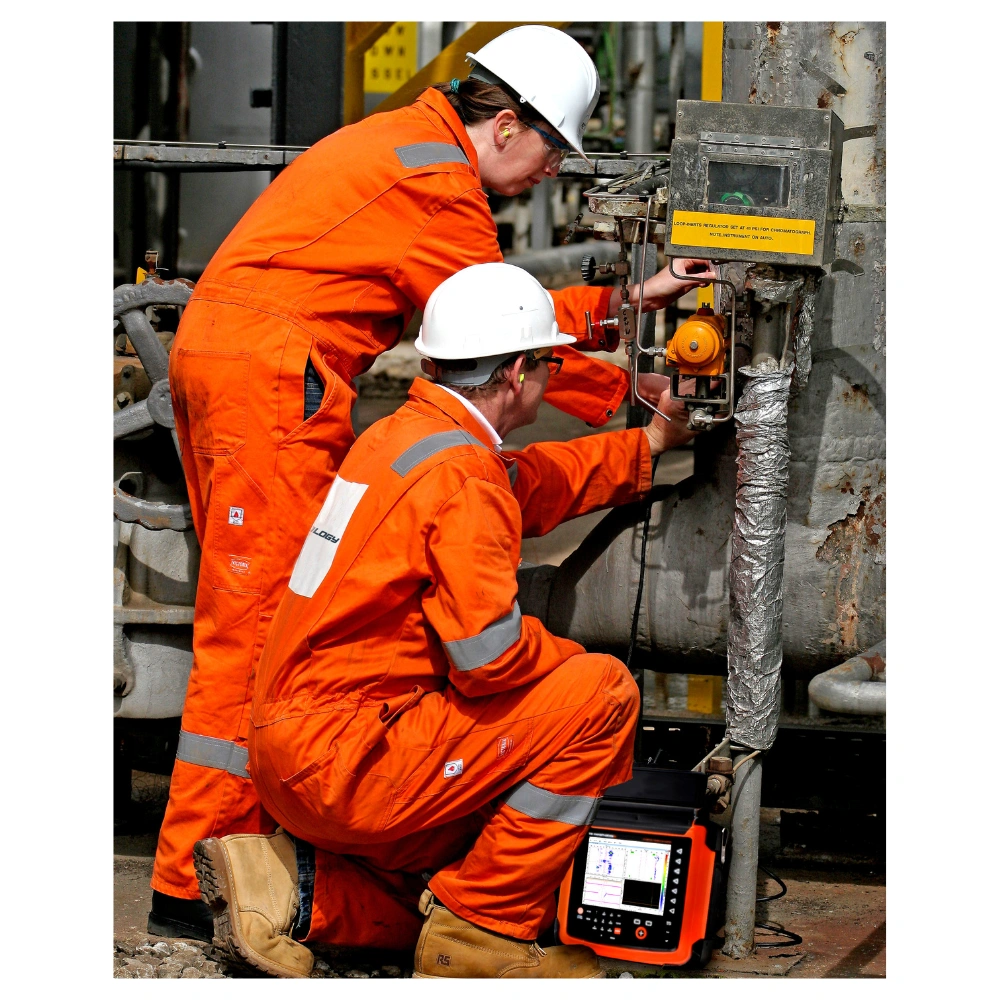

Объекты контроля

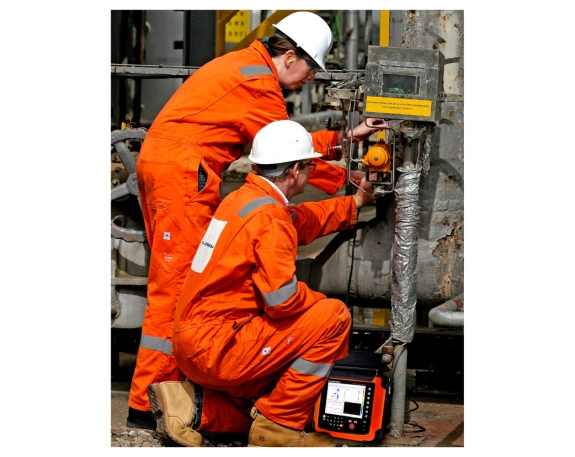

• Сварные швы сосудов под давлением
• Сварные швы трубопроводов

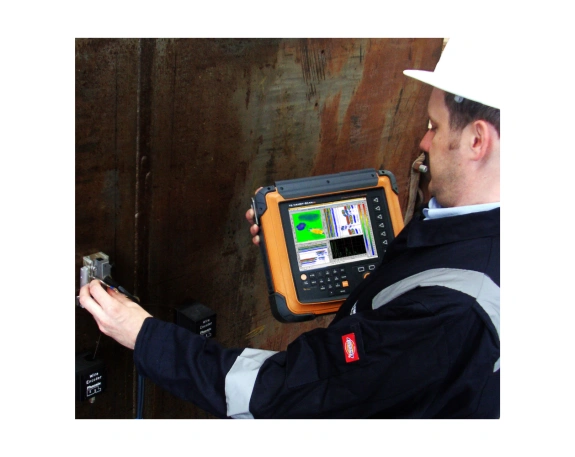

• Контроль коррозионных повреждений
• Турбинные диски и лопатки
• Сложная геометрия объектов
• Поковки и отливки
• Комплектующие для авиационной промышленности
• Обследование повреждений, вызванных водородом
Программное обеспечение
• Фазированные решетки / Эхо-импульсный
• TOFD
• Автоматизированный контроль (AUT)
• Большой диапазон
(головные волны и картографирование коррозии)
• TD Super-View
• ESBeamTool® в комплекте
Технические характеристики
- Технология:
ультразвуковой - Применение:
для поверхности - Методы контроля:
Фазированные решетки (PA) - : Дифракционно-временной метод (TOFD)
- : Эхо-импульсный (P/E)
- : Коррозионное картографирование
