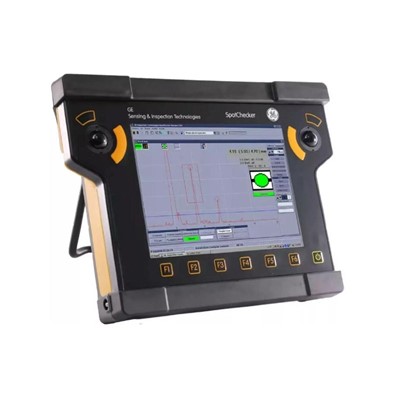

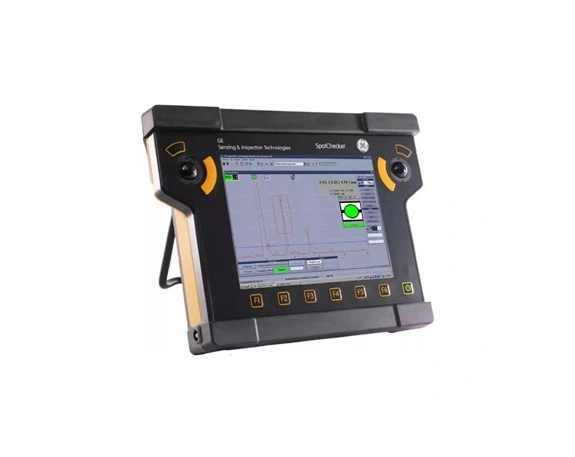

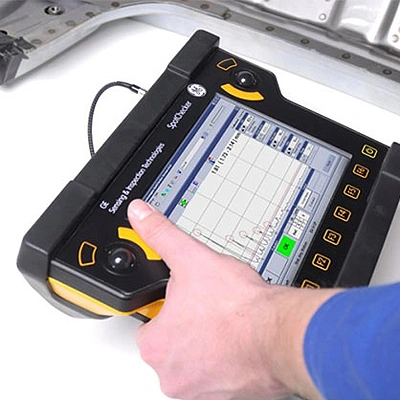

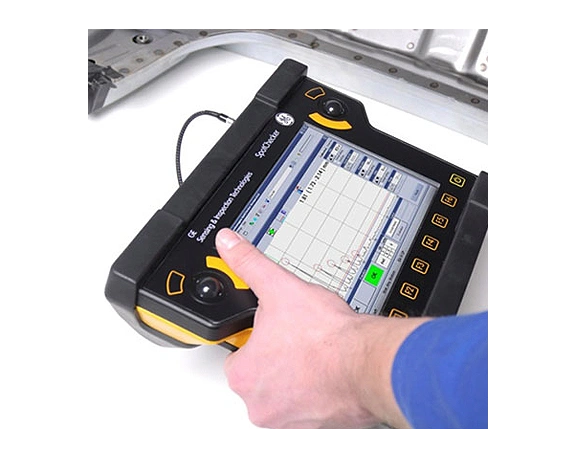

SpotChecker - самый современный ультразвуковой дефектоскоп для контроля качества точечной сварки, который можно использовать как в ручном, так и в автоматическом режиме.
В отличие от существующей серии USLT, которая хорошо зарекомендовала себя на автомобилестроительных заводах во всем мире, SpotCheker имеет меньшие размеры и массу, пыле- и влагозащищенный корпус (IP65), простую концепцию эксплуатации.
Основные характеристики:
- Уникальная концепция управления с помощью 2-х шариковых "джойстиков"
- Возможность управления с помощью сенсорного ЖК-индикатора
- Современный интерфейс, включающий USB, WLAN, BlueTooth
- Возможность удаленного управления, как и в USLT 2000
- Применение программного обеспечения UltraLOG, значительно упрощающего интерпретацию результатов контроля, тем самым снижая влияние человеческого фактора
Корпус |
|
Температура хранения:
|
от -20°C до +60°C (от -4°F до +140°F) |
Рабочая температура
|
от 0°C до +45°C (от 32°F до 113°F) |
Габаритные размеры
|
Ш×В×Г 225×314×94 мм |
Масса
|
Приблизительно 3,2 кг (включая аккумуляторы) |
Уровень защиты
|
IP 65 |
Ударопрочность
|
В соответствии с EN 600 68-2-27 |
Вибропрочность
|
В соответствии с IEC 600 68-2-6 Fc |
Дисплей
|
8,4" TFT, SVGA, сенсорный |
Органы управления |
2 шаровых манипулятора типа «трекбол» с 2-мя клавишами каждый, 6 функциональных клавиш, сенсорный дисплей |
Возможности подключения |
|
Датчики
|
2 шт. LEMO 00 триаксиальный |
Источник питания
|
1 шт. LEMO 0S, 4-контактный разъем |
Сетевое подключение
|
1 шт. RJ45 |
USB-порты
|
4 шт. USB-порта типа A, 1 шт. USB-порт типа B |
Дополнительные возможности |
WLAN, Bluetooth |
Электропитание |
|
Рабочее напряжение |
15 В, постоянный ток |
Потребляемая мощность |
Прибл. 22 Вт |
Аккумуляторы |
2 шт. литий-ионный, 10,8 В, 4,8 А·ч |
Время работы |
Прибл. 4,0 ч от 2 аккумуляторов |
Источник питания |
Внешний источник питания 100–230 В, переменный ток, макс. 70 Вт |
Ультразвук |
|
Тип генератора импульсов |
Генератор пиковых импульсов |
Частота повторения импульсов Частота (PRF) |
Макс. 1000 Гц, не длительные последовательности импульсов |
Напряжение |
Макс. 400 В |
Длительность фронта зондирующего импульса |
< 15 нс |
Затухание |
50 Ом |
Параметры настройки и анализа |
|
Диапазоны значений
|
Мин. от 0 до 2,5 мм (сталь); макс. от 0 до 9700 мм (сталь) |
Диапазон скорости звука |
0.02 ... 500–15 000 м/с, единая редактируемая таблица материалов |
Сдвиг импульса
|
От -10 до 1500 мм (от -0,39 до 50 дюймов) (сталь) |
Задержка в датчике |
от 0 до 100 мкс |
Частотный диапазон |
от 2 до 20 МГц (-3 дБ) |
Усиление
|
110 дБ, ступенчатая регулировка по 0,5/1/2/6 дБ |
Детектирование |
Двухполупериодное |
Стробы
|
2 независимых строба, регулируемых по всему диапазону значений; оценка по A-скану с частотой обновления дисплея |
Измерения расстояния
|
- между зондирующим импульсом и пересечением в стробе A или B - Measuring Points: - строб B - строб A (дифференциальные измерения) |
Разрешающая способность
|
Длина пути звука/Время пробега: до 12,6 мм: 0,01 мм; или 0,2% ширины дисплея |
Амплитуда |
0,5% высоты экрана или 0,2 дБ |
Размеры цифрового отображения А- развертки |
1024 × 1024 пикселей |
Режим экрана «заморозка» |
Статичный режим «заморозка» А-развертки, динамический режим «заморозка» А-развертки (Freeze Box) |
Сравнение эхо- сигналов
|
Одновременное отображение сигнала, активного в настоящее время и сигнала, и сохраненной А-развертки |
Поддерживаемые языки
|
Немецкий, английский, французский, испанский, итальянский, китайский, японский, русский |
Единицы измерения |
мм |
