Ультразвуковой дефектоскоп EPOCH 600

Olympus

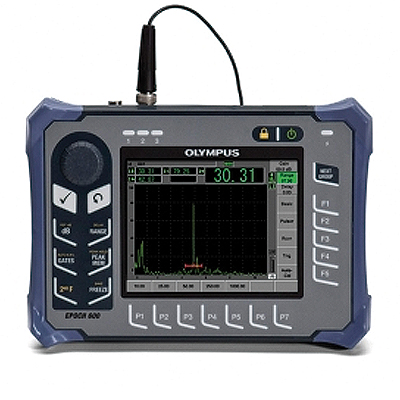

Ультразвуковой дефектоскоп EPOCH 600 превью 1

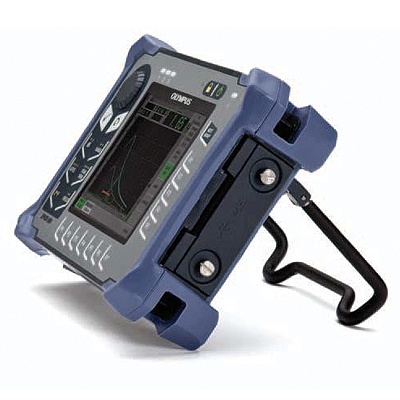

Ультразвуковой дефектоскоп EPOCH 600 превью 2

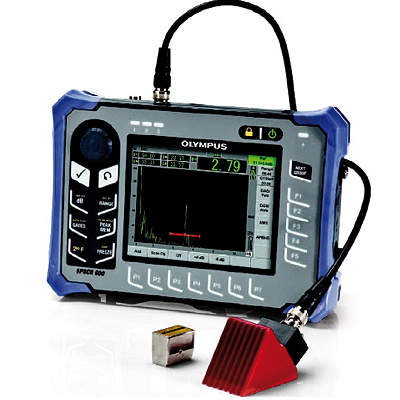

Ультразвуковой дефектоскоп EPOCH 600 превью 3

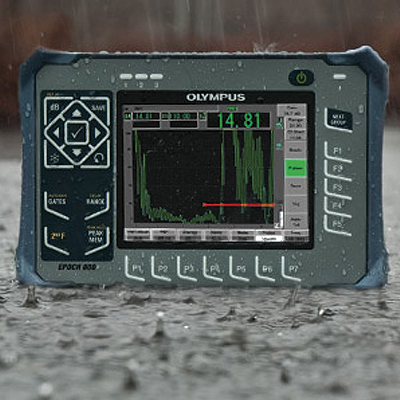

Ультразвуковой дефектоскоп EPOCH 600 превью 4
Ультразвуковой дефектоскоп EPOCH 600 превью 5
Гарантия: 1 год
0 (0)
Ультразвуковой дефектоскоп EPOCH 600 – передовое решение для неразрушающего контроля. Он объединяет в себе точность измерений, простоту в использовании и широкий функционал. С высококачественным TFT-дисплеем, интуитивным интерфейсом и многочисленными опциями настройки, EPOCH 600 обеспечивает надежные результаты и удовлетворяет требованиям различных промышленных задач.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ультразвуковой дефектоскоп EPOCH 600 представляет собой передовое диагностическое устройство, спроектированное для высокоточного и эффективного контроля дефектов в различных материалах. Это инновационное устройство объединяет в себе современные технологии и выдающиеся функциональные возможности, предоставляя операторам и инженерам инструмент высшего класса для неразрушающего тестирования и оценки структурных характеристик материалов.

EPOCH 600 обеспечивает широкий спектр промышленных и научных приложений, предоставляя точные и надежные результаты контроля. С его помощью операторы могут проводить детальные анализы дефектов, оценивать качество материалов и структур, что делает его незаменимым инструментом в различных областях промышленности и научных исследований.

Экономия без ущерба качеству

Ультразвуковой дефектоскоп EPOCH 600, совмещая эффективность базового уровня и качество цифровых ультразвуковых приборов Olympus, предоставляет полный набор функций для обнаружения дефектов. Портативное и простое в использовании устройство обеспечивает оптимальный баланс для специалистов с любым уровнем опыта.

Особенности дефектоскопа Epoch 600

  • Соответствие требованиям EN12668-1 в конструкции.
  • Настраиваемый генератор прямоугольных импульсов PerfectSquareTM.
  • Цифровой приемник с широким динамическим диапазоном.
  • Восемь цифровых фильтров для повышения отношения сигнал/шум.
  • Высокая частота повторения импульсов (2 кГц) для быстрого сканирования.
  • Возможность настройки с использованием ручки регулятора или панели навигации.
  • Большой VGA дисплей с четким изображением даже при ярком солнечном свете.
  • Длительное время работы от литий-ионного аккумулятора или щелочных батарей.
  • Стандартный динамический DAC/TVG и встроенный DGS/AVG.
  • Использование карты памяти MicroSD на 2 ГБ для хранения и передачи данных.
  • Возможность оперативного подключения по USB (OTG) для обмена данными с ПК и вывода на печать.
  • Наличие выходов для аварийных сигналов и сигнала VGA.
  • Дополнительный аналоговый выход.

Преимущества дефектоскопа EPOCH 600

  • Простота эксплуатации и надежность работы.
  • Эргономичная конструкция для отличного обнаружения дефектов.
  • Интуитивно понятный интерфейс, подходящий как для опытных специалистов, так и для новичков в области ультразвуковых испытаний.

Стандартные программные функции дефектоскопа EPOCH 600

Дефектоскоп с динамическим DAC/TVG выполняет вычисление амплитуды сигнала в процентах или децибелах относительно кривой DAC (регулировка амплитуды ВРЧ) или амплитуды опорного эхо-сигнала, которая остается постоянной при изменении усиления со временем. Конфигурации DAC включают ASME, ASME 3, JIS и параметры, заданные пользователем. Возможности включают динамически регулируемые кривые DAC, переключение между режимами отображения DAC и TVG (изменение усиления по времени) и настраиваемые кривые DAC для предупреждающих сигналов.

Метод DGS/AVG используется для определения размера дефекта через анализ эхо-сигнала с применением схемы DGS/AVG, соответствующей конкретному типу датчика и материалу. Эта схема показывает соотношение между силой эхо-сигнала, размером дефекта и расстоянием от датчика.

Функция коррекции на кривизну поверхности позволяет корректировать данные о пути прохождения сигнала при использовании датчика для проверки изогнутой поверхности трубы или бруса вдоль окружности.

Удобная навигация для ваших предпочтений

В ответ на разнообразные предпочтения наших клиентов, EPOCH 600 предлагает два варианта: с регулируемой ручкой или панелью навигации на клавиатуре. Регулируемая ручка и стрелочные кнопки используются для быстрой настройки параметров. Ручку можно заблокировать, предотвращая случайные изменения в ходе проверки. Эта конфигурация обеспечивает гладкую регулировку для тех, кто предпочитает использовать ручку. Ручка регулятора соответствует стандарту IP66.

Ручка Регулятора

EPOCH 600 использует ручку регулятора в сочетании с кнопками CHECK (Проверка) и ESC (Выход) для регулировки параметров с большей или меньшей детализацией. Блокировка ручки предотвращает случайные изменения в процессе проверки. Эта конфигурация обеспечивает пошаговую регулировку для тех, кто предпочитает ручную настройку параметров. Конструкция ручки регулятора соответствует требованиям IP66.

Панель Навигации

Панель навигации EPOCH 600 представляет собой характерную черту дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для точной. Эта панель также содержит часто используемые функции, такие как регулировка усиления и запись в память. Кнопки CHECK (Проверка) и ESC (Выход) также размещены на панели навигации. Конфигурация панели соответствует требованиям IP67.

Оптимизированная универсальность: программные опции для продвинутого контроля

Дополнительное Программное Обеспечение

  • AWS D1.1 и D1.5: Автоматическое определение динамических характеристик отражения для сварных швов по требованиям AWS. Улучшает эффективность проверок, исключая необходимость ручных расчетов.
  • Хранение Шаблонов: Сравнение текущих сигналов с предварительно сохраненными шаблонами в памяти для быстрого анализа. Регулировка усиления автоматически для каждого шаблона.
  • API 5UE: Определение размеров дефектов по стандарту API 5UE. Простое и воспроизводимое измерение при проверке бесшовных труб для нефти и газа.
  • Усреднение Сигналов: Отображение данных А-развертки в реальном времени с использованием усреднения последовательных данных для улучшения отношения сигнал/шум.
  • Журнал Регистрации и Интерфейс для ПК. Совершенство контроля с помощью журнала регистрации и возможности подключения к ПК для обмена данными.

Управление данными в EPOCH 600

Хранение и Архивация

EPOCH 600 предоставляет различные методы хранения, архивации и документирования данных проверок и калибровок. Внутренняя память устройства может вмещать до 50 000 точек замеров, а съемный носитель объемом до 2 ГБ дополняет ее возможности.

GageView™ Pro

EPOCH 600 полностью совместим с программой GageView™ Pro, что позволяет пользователям удобно загружать данные проверок, экспортировать измерения и выполнять стандартные операции без лишних усилий.

Журнал Регистрации

Встроенный журнал регистрации EPOCH 600 служит надежным местом для файлов калибровок и проверок. В комплекте предусмотрены два типа файлов: калибровочные (CAL) и инкрементные (INC), обеспечивая удобство хранения и вызова установок параметров.

Расширенный Журнал Регистрации

С опцией Expanded Datalogger EPOCH 600 поддерживает разнообразные форматы файлов данных, включая последовательные, 2D и 3D сетки, бойлер и 2-D EPRI.

MicroSD и Печать

Карты памяти MicroSD объемом 2 ГБ используются для сохранения снимков экрана и данных измерений в формате .csv. Вторая карта MicroSD встроена в устройство, служа внутренней памятью для извлечения важных данных при повреждении прибора.

Принтеры PCL5 USB

EPOCH 600 поддерживает принтеры PCL5 USB, обеспечивая удобство печати отчетов непосредственно из прибора без использования компьютера или внешних устройств для чтения карт памяти.

Физические Характеристики Дефектоскопа Epoch 600

Epoch 600 – это легкий и переносимый дефектоскоп, идеально подходящий для разнообразных проверок и устойчивый к воздействию окружающей среды. Основные физические характеристики этого прибора включают:

Превосходный Дисплей: Оборудован прозрачным VGA-дисплеем с высоким разрешением, обеспечивающим отличное качество изображения в различных условиях освещенности, будь то в помещении или на открытом воздухе.

Защита от Ударов: Резиновые накладки на всех углах аппарата поглощают удары и предотвращают появление царапин, обеспечивая долгий срок службы.

Надежное Крепление: Четыре крепления предназначены для надежного закрепления нагрудных ремешков, обеспечивая комфортное использование в различных условиях.

Легкий Доступ: Благодаря конструкции, не требующей специальных инструментов, пользователь может легко получить доступ к аккумулятору и боковой дверце для ввода/вывода.

Регулируемая Стойка: Стойка с фиксатором угла обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°, что добавляет удобства при использовании.

Герметичность и Удобство: Боковая дверца с герметичным уплотнением скрывает разъемы USB OTG и слот для карты памяти, обеспечивая дополнительную защиту.

Надежный Аккумулятор: Стандартный литий-ионный аккумулятор встроен внутри прибора, обеспечивая эффективное и долгосрочное использование.

Возможность Замены Батарей: Лоток для обычных щелочных батареек AA предоставляет возможность продления времени автономного использования прибора.

Портативность и Эргономика: Компактные размеры и эргономичная конструкция делают устройство легким в переноске и простым в использовании в различных условиях.




Входы/выходы прибора

Порты USB

Оперативное подключение по USB On-The-Go (OTG)

Порт RS-232

Да

Видеовыход

Стандартный выход VGA

Аналоговый выход

1 аналоговый выход (опция), возможность выбора полного диапазона 1 В/10 В, 4 мА макс.

Цифровой выход

3 выхода для аварийной сигнализации, 5 В TTL, 10 мА

Гарантия

Ограниченная гарантия сроком на 1 год

Классификация по соответствию условиям окружающей среды

Классификация IP

Конструкция соответствует требованиям стандартов защиты от проникновения (IP) IP67 (вариант с панелью навигации) или IP66 (вариант с ручкой регулятора) согласно IEC 60529-2004 (степени защиты, обеспечиваемые корпусами и оболочками - Кодекс IP).

Соответствие конструкции продукта классу IP было подтверждено в ходе внутренней проверки Olympus NDT, которая была проведена перед началом массового производства прибора.

Взрывоопасная атмосфера

Безопасная работа согласно определениям для класса I, раздела 2, группы D в соответствии с Кодексом Национальной ассоциации защиты от пожаров (NFPA 70), статье 500, испытания проведены в применением MIL-STD-810F, метода 511.4, процедуры I.

Испытания на устойчивость к ударам

MIL-STD-810F, метод 516.5, процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.

Испытания на устойчивость к вибрации

MIL-STD-810F, метод 514.5, процедура I, приложение С

рис. 6, общее воздействие: 1 час для каждой оси

Диапазон рабочих температур

от -10°С до 50°С

Температура хранения аккумулятора

от 0°С до 50°С

Бренд
Olympus
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
АРК (DAC), А-скан
Разрешение экрана, пикс
640 x 480 пикселей
АРД
Да
B-skan
Да

Технические характеристики

Общие

Габаритные размеры (Ш х В х Г)

236 мм х 167 мм х 70 мм

Масса

1,68 кг с литий-ионным аккумулятором

Клавиатура

Английская, международная, японская, китайская

Языки

Английский, испанский, французский, немецкий, японский, китайский

Разъемы для датчиков

BNC или LEMO № 1

Хранение данных

50 000 идентификационных номеров во внутренней памяти, на съемной карте памяти MicroSD на 2 ГБ (стандартное оборудование)

Тип аккумулятора

Один стандартный литий-ионный аккумулятор

Время работы от аккумулятора

От 12 до 13 часов (литий-ионный аккумулятор), 3 часа (щелочные батарейки)

Требования к электропитанию

Сеть переменного тока: 100-120 В перем. тока, 200-240 В перем. тока, 50-60 Гц

Тип дисплея

Прозрачно-отражающий цветной жидкокристаллический дисплей VGA (640 x 480 пикселей) с частотой обновления 60 Гц

Размеры дисплея (Ш х В, диаг.)

117 мм x 89 мм, 146 мм

Импульсный генератор

Импульсный генератор

Регулируемая прямоугольная волна

ЧПИ

От 10 до 20 00 Гц с шагом 10 Гц

Электрические параметры

100, 200, 300 или 400 В

Ширина импульса

Регулируется от 25 до 5 000 нс (0,1 МГц) с использованием технологии PerfectSquareTM

Демпфирование

50, 100, 200, 400 Ом

Приемник

Усиление

От 0 до 110 дБ

Максимальный входной сигнал

20 В (размах)

Входной импеданс приемника

400 Ом ±5%

Ширина полосы частот приемника

От 0,2 до 26,5 МГц при -3 дБ

Настойки цифрового фильтра

Восемь цифровых фильтров в стандартной конфигурации (0,2-10 МГц; 2,0-21,5 МГц; 8,0-26,5 МГц; 0,5-4 МГц; 0,2-1,2 МГц; 1,5-8,5 МГц; 5-15 МГц; DC - 10 МГц)

Выпрямитель

Полноволновой, РЧ, полуволновой положительный или отрицательный

Линейность системы

По горизонтали: ±0,2% FSW

Линейность по вертикали

0,25% FSH, точность усилителя ±1 дБ

Отсечение

0-80% FSH с визуальным предупреждением

Измерение амплитуды

От 0 до 110% полной высоты экрана при разрешении 0,25%

Скорость измерений

Соответствует PRF во всех режимах

Калибровка

Автоматическая калибровка

Скорость, нулевое смещение прямого луча (первый донный или эхо- эхо), угол излучения (путь прохождения звукового сигнала или глубина)

Режимы испытаний

Импульсный эхо-сигнал, двойная или сквозная передача

Единицы измерения

Миллиметры, дюймы, микросекунды

Диапазон

От 1 до 10 160 мм

Скорость

От 635 до 15 240 м/с

Нулевое смещение

От 0 до 750 мкс

Отображение задержки

От -59 до 25 400 мм

Угол преломления

От 0 до 85° с шагом 0,1°

Окна

Окна измерений

2 полностью независимых окна для измерений амплитуды и TOF

Начало окна

Изменяется по всему отображаемому диапазону

Ширина окна

Изменяется от начала окна до конца отображаемого диапазона

Высота окна

Изменяется в пределах от 2 до 95% полной высоты экрана

Аварийная сигнализация

Положительный и отрицательный порог, минимальная глубина (окно 1 и 2)

Измерения

Место расположения дисплея измерений

5 возможных мест (ручной или автоматический выбор)

Окно 1

Толщина, путь распространения звукового сигнала, проекция, глубина, амплитуда, время прохождения сигнала, минимальная/максимальная глубина, минимальная/максимальная амплитуда

Окно 2

Такое же, как Окно 1

Эхо-эхо

Стандартное окно 2 - окно 1

Другие измерения

Выброс (дБ) для DGS/AVG, ERS (эквивалентный размер отражателя) для DGS/AVG, AWS D1.1/D1.5 (D), значение отсечения

DAC/TVG

Стандартный

Точки DAC

До 50 точек, динамический диапазон 110 дБ

Коррекция на кривизну поверхности

Стандартные поправки OD или «брус» для измерений с помощью луча под углом

Стандартный комплект поставки ультразвукового дефектоскопа Epoch 600

Дефектоскоп EPOCH 600

  • Питание от сети или аккумулятора.

Зарядное устройство/адаптер:

  • Работа от сети переменного тока (100 В, 115 В, 230 В, 50 или 60 Гц).

Литий-ионный аккумулятор:

  • Обеспечивает эффективное беспроводное использование.

Лоток для щелочных батарей:

  • Возможность использования обычных щелочных батарей AA.

Сумка для транспортировки:

  • Обеспечивает удобство и безопасность при транспортировке.

Базовое руководство по эксплуатации:

  • Для быстрого старта.

Инструкция по началу работы:

  • Подробные указания для первичной настройки.

Полное руководство пользователя:

  • Предоставлено на компакт-диске.

Ограниченная гарантия:

  • Сроком на один год.

Дополнительные аксессуары и принадлежности

  • EP600-AWS (U8140147): Контроль сварки AWS D1.1/D1.5.
  • EP600-TEMPLATE (U8140148): Сохранение шаблонов.
  • EP600-API5UE (U8140149): Определение размеров дефекта согласно API 5UE.
  • EP600-XDATA (U8140150): Журнал регистрации данных в файлах дополнительных типов.
  • EP600-AVERAGING (U8140151): Усреднение сигналов.

Дополнительные принадлежности:

  • 600-BAT-L (U8760056): Литий-ионный аккумулятор.
  • 600-BAT-AA (U8780295): Лоток для щелочных батарей.
  • EP4/CH (U8140055): Нагрудные ремешки.
  • 600-TC (U8780294): Сумка для транспортировки.
  • EPLTC-C-USB-A-6 (U8840031): USB-кабель для подключения к компьютеру.
  • EPLTC-C-USB-B-6 (U8840033): USB-кабель для подключения к принтеру.
  • 600-C-RS232-5 (U8780299): Кабель RS232.
  • EP1000-C-9OUT-6 (U8779017): Кабель для подключения к выходу аварийной сигнализации.
  • 600-C-VGA-5 (U8780298): Кабель для подключения к выходу VGA.
  • MICROSD-ADP-2GB (U8779307): Карта памяти MicroSD на 2 Гб.

Технические характеристики и комплектация могут быть изменены производителем без предварительного уведомления.
