Компактный размер и отличные эксплуатационные характеристики
Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.

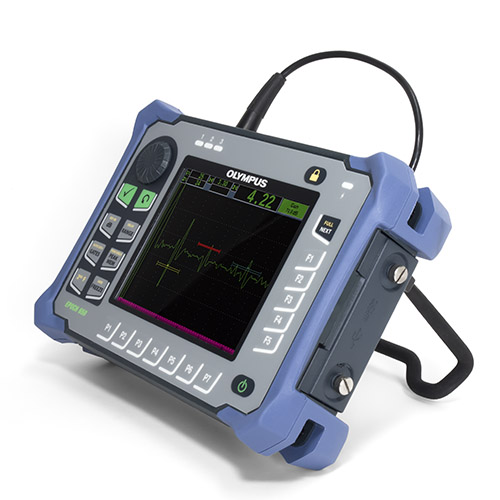

Ультразвуковой цифровой дефектоскоп EPOCH 650 оснащен всеми функциями портативного традиционного дефектоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.
Предназначен для работы в любых производственных условиях
EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.
Основные характеристики
- Конструкция прибора соответствует требованиям EN12668-1
- Настраиваемый генератор прямоугольных импульсов PerfectSquare™
- Полноэкранный режим A-скан
- Цифровой приемник с широким динамическим диапазоном
- 30 цифровых фильтров для улучшенного отношения сигнал/шум
- ЧЗИ (2 кГц) для обеспечения быстрого сканирования
- Настройка параметров с помощью ручки регулятора или панели навигации
- Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
- Время работы батареи: 15+ часов
- Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
- Различные форматы отчетов
- Карта памяти microSD на 2 ГБ для хранения и передачи данных
- Программный модуль для коррозионного мониторинга с кодированным B-сканом •
- Скоростной USB-порт для обмена данными с ПК
- Выходы сигнализации и VGA
- Аналоговый выход (опция)
Простота эксплуатации и надежность работы
Конструкция EPOCH 650 разработана для обеспечения высокой надежности измерений и простоты эксплуатации. Прибор эргономичен, интуитивно понятен и может использоваться как специалистами, так и новичками в области ультразвукового контроля.
Интуитивно понятный пользовательский интерфейс
Пользовательский интерфейс EPOCH 650 разработан на основе уже проверенного и хорошо зарекомендовавшего себя дефектоскопа EPOCH 600. EPOCH 650 имеет простую структуру меню для калибровки, настройки прибора и дополнительных программных опций; предоставляет прямой доступ к основным функциям контроля,
таким как настройка усиления и положения строба, фиксация экрана и сохранение файлов. Пользовательский интерфейс EPOCH 650 доступен на нескольких языках и понятен специалисту любого уровня подготовки.
Кривые DAC/ВРЧ — Стандартный режим отображения EPOCH 650
Яркий полноформатный VGA-экран
EPOCH 650 оснащен полноформатным VGA-дисплеем с разрешением 640 × 480 пикселей. Горизонтальная конфигурация EPOCH 650 оптимизирует размер A-скана на экране, улучшает читаемость информации. Трансфлективный VGA-дисплей обеспечивает высокое качество изображения в помещении, в условиях низкой освещенности (благодаря подсветке), а также на открытом воздухе, используя естественное освещение в качестве псевдоподсветки.
Полноэкранный режим обеспечивает самый широкий формат A-скана из всех дефектоскопов серии EPOCH!
Кривые DAC/ВРЧ — Полноэкранный режим отображения EPOCH 650
Удобная навигация
Для удовлетворения пожеланий пользователей, EPOCH 650 доступен в двух конфигурациях: с ручкой регулятора и с панелью навигации.
Ручка регулятора
В EPOCH 650 ручка регулятора, наряду с клавишами CHECK (ввод) и ESC (отмена), используется для настройки значений параметров с разным шагом. Во время контроля можно заблокировать ручку регулятора во избежание случайного изменения значений параметров. Данная конфигурация обеспечивает плавное изменение значений и удобна для пользователей, предпочитающих настройку параметров с помощью ручки. Конфигурация с ручкой регулятора отвечает требованиям IP66.
Панель навигации
Панель навигации EPOCH 650 является отличительной чертой дефектоскопов EPOCH. Стрелки вверх и вниз используются для грубой настройки параметров, а стрелки влево и вправо – для более точной настройки. Панель навигации имеет дополнительные клавиши с часто используемыми функциями, такими как регулировка усиления и сохранение в памяти. Здесь же располагаются клавиши CHECK и ESC. Конфигурация с панелью навигации отвечает требованиям IP67.
Задняя панель прибора
A – Скоростной порт USB
B – Карта памяти microSD
C – Разъем питания постоянного тока
D – Выход VGA
E – Цифровой порт вводов/выводов
F – Разъемы для ПЭП (2)
G – Крышка аккумуляторного отсека
H – Регулируемая подставка
Портативный, прочный и эргономичный
Физические характеристики
EPOCH 650 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля. Основные характеристики прибора:
- Широкоформатный трансфлективный VGA дисплей с отличным качеством изображения при любых условиях освещенности.
- Резиновые накладки на всех четырех углах амортизируют удары и предотвращают появление царапин.
- Четыре крепления для нагрудного ремня.
- Не требующий использования специальных инструментов доступ к аккумулятору и боковому отсеку с разъемами.
- Регулируемая подставка обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
- Герметизированная боковая дверца, закрывающая разъем USB и слот для карты памяти.
- Стандартный литий-ионный аккумулятор
- Легкий и эргономичный прибор удобен для переноски и прост в использовании
Стандартная комплектация
- Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
- Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
- Литий-ионный аккумулятор
- Кейс для транспортировки
- Кабель USB
- Инструкция по началу работы
- Полное руководство пользователя (на CD-диске)
| Вводы/выводы | USB-порты | Скоростной USB On-The-Go (OTG) |
|---|---|---|
| Порт RS-232 | Да | |
| Видеовыход | Стандартный выход VGA | |
| Вводы/Выводы | Аналоговый выход | 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс. |
| Выход сигнализации | 3 выхода сигнализации, 5 В TTL, 10 мА | |
| Вход/выход триггера |
Вход триггера, 5 В TTL; Выход триггера, 5 В TTL, 10 мА |
|
| Входы кодировщика | 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга) | |
| Защита от воздействий окружающей среды | Степень защиты IP |
Конструкция имеет класс защиты от проникновения загрязнений: IP67 (модель с панелью навигации) или IP66 (модель с ручкой регулятора), согласно IEC 60529-2004 (Степень защиты, обеспечиваемая корпусом — Код IP). Соответствие прибора классу IP подтверждено в ходе контрольных испытаний Olympus перед началом массового производства. |
| Работа во взрывоопасной атмосфере |
Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70 (Национальная Ассоциация пожарной безопасности США), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I. |
|
| Устойчивость к ударам |
MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида. |
|
| Устойчивость к вибрации |
MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось |
|
| Рабочая температура |
от –10 °C до 50 °C |
|
| Температура хранения батареи |
От 0 °C до 50 °C |
|
| Общие | Габариты (Ш x В x Г) | 236 x 167 x 70 мм |
| Вес | 1,6 кг с литий-ионным аккумулятором | |
| Клавиатура | Английская, международная, японская, китайская | |
| Языки | Английский, испанский, французский, немецкий, японский, китайский, португальский, русский | |
| Разъемы для преобразователей | BNC или LEMO 1 | |
| Хранение данных | Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт) | |
| Тип батареи | Стандартный литий-ионный аккумулятор | |
| Время работы от батареи | от 15 до 16 часов (литий-ионный аккумулятор), | |
| Требования по питанию | От сети перем. тока: 100–120 В, 200–240 В, 50–60Гц | |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц | |
| Размер дисплея (Ш х В, диаг.) | 117 × 89 мм, 146 мм | |
| Генератор | Генератор | Настраиваемый генератор прямоугольных импульсов |
| ЧЗИ | от 10 до 2 000 Гц с шагом 10 Гц | |
| Напряжение генератора | 100 В, 200 В, 300 В или 400 В | |
| Длительность импульса | от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ | |
| Демпфирование | 50, 100, 200, 400 Ω | |
| Приемник | Усиление | от 0 до 110 дБ |
| Максимальный входной сигнал | 20 В p-p | |
| Входное полное сопротивление | 400 Ω ± 5% | |
| Полоса пропускания | от 0,2 до 26,5 МГц при −3 дБ | |
| Настройки цифровых фильтров |
30 наборов стандартных цифровых фильтров. Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2-10 МГц, 2,0-21,5 МГц, 8,0-26,5 МГц, 0,5-4 МГц, 0,2-1,2 МГц, 1,5-8,5 МГц, 5-15 МГц) |
|
| Детектирование | Полная волна, положительная и отрицательная полуволна, РЧ | |
| Линейность системы | По горизонтали: ± 0,5% FSW (полной ширины экрана) | |
| Разрешение | 0,25% высоты экрана, погрешность усилителя ±1 дБ | |
| Отсечка | от 0 до 80% FSH с визуальной сигнализацией | |
| Измерение амплитуды | от 0 до 110% FSH с разрешением 0,25 % | |
| Частота измерений | Соответствует ЧЗИ во всех режимах | |
| Калибровка | Автоматическая калибровка |
Скорость звука, смещение нуля Прямой луч (первый донный или эхо-эхо) Наклонный луч (Путь УЗ или глубина) |
| Режимы контроля | Импульс-эхо, раздельно-совмещенный или теневой | |
| Единицы измерения | миллиметры, дюймы или микросекунды | |
| Диапазон | от 3,36 до 13 388 мм при 5 900 м/с | |
| Скорость звука | от 635 до 15 240 м/с | |
| Смещение нуля | от 0 до 750 мкс | |
| Задержка отображения | от -59 до 13 401 мм; продольная скорость в стали | |
| Угол ввода луча | от 0° до 90° с шагом 0,1° | |
| Стробы | Измерительные стробы | Два полностью независимых строба для измерения амплитуды и времени пролета |
| Начало строба | Настраивается на всем отображаемом диапазоне | |
| Ширина строба | Настраивается от начала строба до конца отображаемого диапазона | |
| Высота строба | Настраивается от 2 до 95% от высоты экрана | |
| Сигнализации | Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) | |
| Измерения | Поля для отображения результатов измерений | 5 полей (ручной или авто-выбор) |
| Строб (1, 2) | Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс глубина, мин/макс амплитуда | |
| Эхо-эхо | Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе | |
| Другие измерения | Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки, значения Эхо – Опорн. дБ | |
| DAC/ВРЧ | Стандарт. | |
| Точки DAC | до 50 точек, динамический диапазон 110 дБ | |
| Специальные режимы DAC | Пользовательские DAC (до 6 кривых), 20-80% отображ. | |
| Коррекция криволинейной поверхности | Стандартная функция. Коррекция для наружного диаметра при контроле наклонным лучом | |
| Коррозия (опция) | Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или Эхо-эхо, кодированный B-скан |
Для работы во взрывоопасных средах идеально подойдет дефектоскоп EPOCH 650 Ex, отвечающий требованиям директивы ATEX.
Программные опции
• EP650-TEMPLATE (Q1400002): Хранение шаблонов
• EP650-API5UE (Q1400003): Определение размеров дефекта API 5UE
• EP650-AVERAGE (Q1400004): Усреднение А-сканов
• EP650-IG (Q1400005): Интерфейсный строб
• EP650-BEA (Q1400006): Аттенюатор донных эхо-сигналов (BEA)
• EP650-CORRSN (Q1400001): Модуль для коррозионного мониторинга (включает кодированный B-скан)
Дополнительные аксессуары
• 600-BAT-L-2 (U8760058): Перезаряжаемая литий-ионная аккумуляторная батарея
• EP4/CH (U8140055): Нагрудный ремень
• 600-TC (U8780294): Кейс для транспортировки
• CBAS-10668-0060 (Q7790012): Коммуникационный кабель RS232
• DSUB-HD15-6 (U8780333): Кабель цифрового выхода
• 600-C-VGA-5 (U8780298): Кабель с выходом VGA
• MICROSD-ADP-2GB (U8779307): Карта памяти microSD на 2 ГБ
• 600-SC-K (U8780334): Мягкий защитный футляр (для модели с ручкой регулятора)
• 600-SC-N (U8779879): Мягкий защитный футляр (для модели с панелью навигации)
• N600-EXTALM (U8780332): Внешняя звуковая сигнализация
• CBAS-10669-0010 (Q7790008): Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
|
Производитель
|
Olympus |
|
Методы контроля
|
Классический |
|
Разрешение экрана, пикс
|
640 x 480 пикселей |
|
Дополнительные функции
|
B-скан, А-скан, АРД, АРК (DAC), ВРЧ |
|
Вес
|
До 1-2 кг |
|
Разрешение экрана
|
более 640*480 |
|
Возможность механизированного контроля
|
Да |
