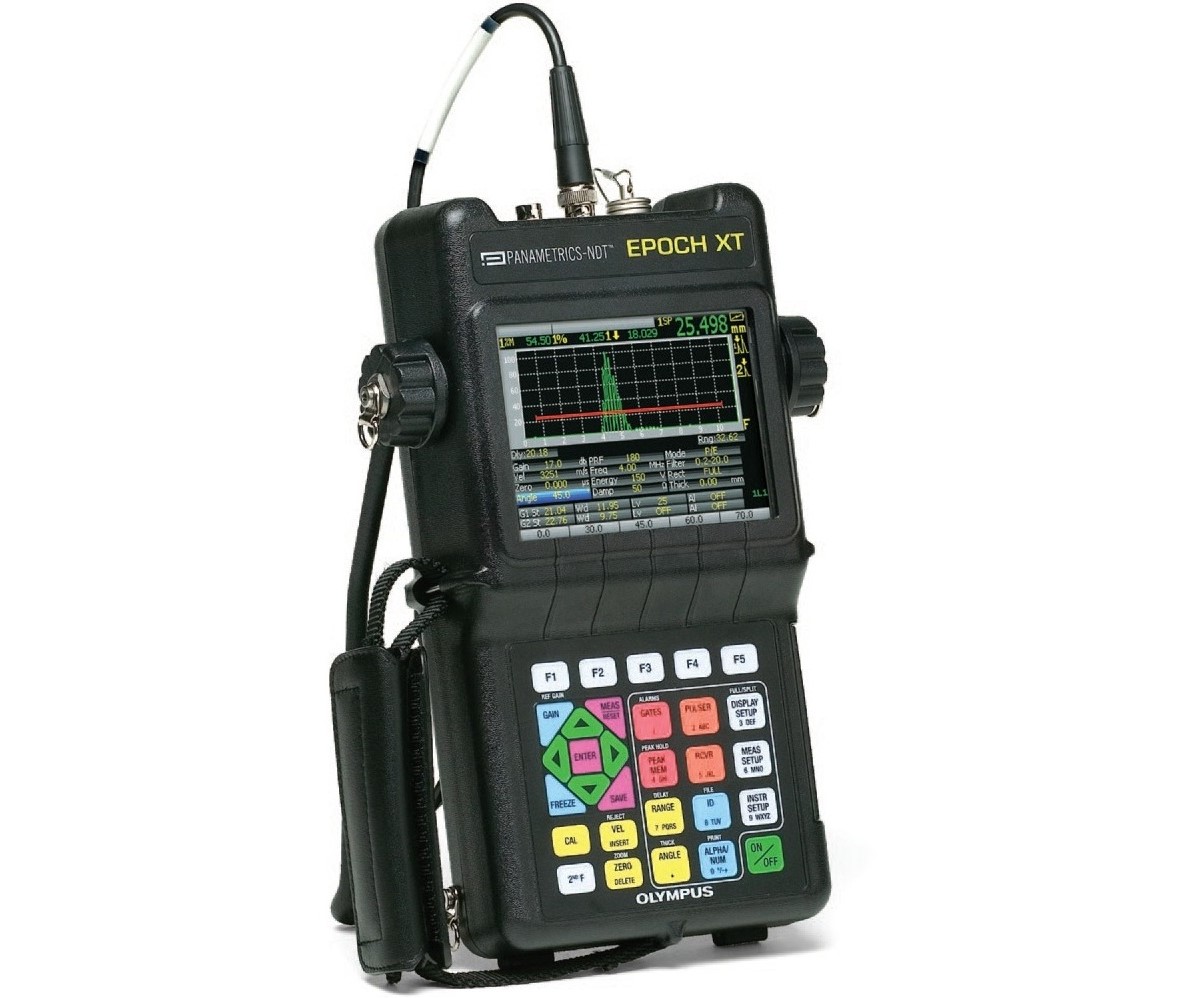

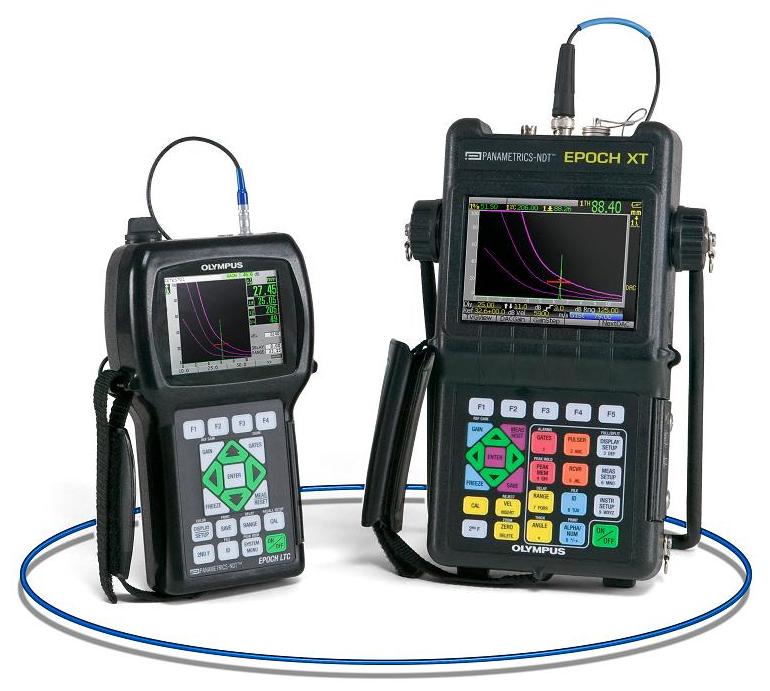

Ультразвуковой дефектоскоп EPOCH XT

Ультразвуковой дефектоскоп EPOCH XT превью 1
Ультразвуковой дефектоскоп EPOCH XT превью 2
Ультразвуковой дефектоскоп EPOCH XT превью 3
Ультразвуковой дефектоскоп EPOCH XT превью 4
Ультразвуковой дефектоскоп EPOCH XT превью 5
Гарантия: 1 год
Снят с производства аналоги
Дефектоскоп EPOCH XT на основе ультразвуковой технологии разработан для обнаружения дефектов в металле и других однородных материалах. Специально адаптирован для использования в условиях повышенной сложности производства. Снят с производства.


Бесплатная презентация на объекте клиента
Официальная гарантия
Лучшие цены

Прибор для выявления дефектов оснащен ярким ЖК-экраном, который воспроизводит изображения в QVGA-качестве и может наглядно демонстрировать данные, в том числе в расширенных режимах, с частотой обновления картинки 60 Гц. Это устройство оборудовано двумя портами USB для быстрой передачи данных, один из которых используется для подключения дополнительных устройств, а другой обеспечивает синхронизацию с компьютером через специализированное программное обеспечение GageView Pro. Также есть встроенная функция записи, которая позволяет сохранять измерения непосредственно в устройство.

Дефектоскоп EPOCH XT совместим с разнообразными источниками питания, в том числе с литий-ионными аккумуляторами, NIMH аккумуляторами, отличающимися продленным временем работы, и стандартными щелочными батареями, предусматривающими возможность их удаленной установки.

Ударопрочный корпус устройства полностью закрыт и соответствует международному стандарту водонепроницаемости IP67.

Основные функции

  • Ключевые параметры устройства полностью соответствуют нормативу EN12668-1. Оно успешно прошло тестирование на предмет безаварийной работы в среде, где есть опасность взрыва, и продемонстрировало свою надежность в условиях вибраций и механических ударов. Уровень защиты корпуса – IP67, что гарантирует стабильную работу при попадании воды или пыли.
  • Есть функция настройки динамических кривых DAC и ВРЧ, а также возможность установления пользовательского уровня сигналов. Устройство отвечает стандартам ASME и JIS. Предусмотрена удобная таблица ВРЧ с опциями для персонализации настроек.
  • Поддерживается работа с аккумуляторами разных типов: литий-ионными, никель-металлгидридными и обычными щелочными батареями. Оборудовано портом USB-хост для печати результатов и подключения накопителя, а также USB-клиентом для связи с компьютером.
  • Технология Perfect Square™ оптимизирует процесс управления импульсами, что существенно улучшает характеристики прибора и прецизионность обнаружения дефектов на поверхности материалов.
  • Настройки ЧЗИ можно корректировать в диапазоне от 10 Гц до 1 кГц, делая шаги по 10 Гц. Присутствует функция мгновенного считывания данных.
  • Аппарат оснащен буквенно-цифровым регистратором для расширенного документирования результатов, может создавать файлы, совместимые с коррозионными толщиномерами, поддерживая создание как простых, так и инкрементных файлов. Для визуализации результатов используется цветной ЖК-дисплей. Плюс ко всему, прибор достаточно легкий – весит всего 2,1 кг.

Панель быстрого доступа

Панель быстрого доступа с интуитивно понятным размещением клавиш, имеющих цветную маркировку
прямой доступ к основным настройкам устройства
Беспрепятственный ввод букв и цифр
Пять клавиш, позволяющие оперативно переключаться между заранее установленными функциями
Доступны раскладки клавиатуры на английском, международном, японском и китайском языках

Опции электропитания

  • EPOCH XT поддерживает использование трех разновидностей батарей, гарантирующих долгосрочную работу.
  • Встроенные перезаряжаемые батареи: никель-металлгидрид и литий-ион; а также батарейки щелочного типа
  • Дополнительная возможность зарядки аккумуляторов через внешний зарядный девайс
  • Создан для функционирования в сложившихся критических условиях
  • EPOCH XT выдерживает тяжелые условия благодаря прочной оболочке, удовлетворяющей нормам IP67.
  • Агрегат способен справиться с непогодой на местности и экстремальным климатом пустынь.

Плотно закрыт в соответствии с IP67

  • Безопасное применение в опасных зонах, отвечающее MIL-STD-810F, Процедура 1, NFPA 70E, раздел 500, класс 1, группа D
  • Устойчивость к сильным ударам согласно IEC 60068-2-27, 60 г, 6 м/с, по трём осям, в общей сложности 18 ударов
  • Устойчивость к синусоидальным вибрациям по IEC 60068-2-6, с частотой 50–150 Гц при 0,03 дюйма DA или 2 г, в целом 20 циклов

Оперативная работа при широком диапазоне температур

  • Литий-ионные батареи: от –10° до 50°C
  • Никель-металлгидридные батареи: от 0° до 50°
  • Щелочные батарейки: от –10° до 50°C
  • Температурный режим для подзарядки: от 0 до 40°C
  • Регулируемое крепление под правую и левую руку
  • Удобное основание для устройства, которое легко складывается и может быть снято без усилий
  • Крючки для удержания при помощи нагрудного ремня
  • Непроницаемый отсек для батарей, замена которых не подразумевает использование инструментов
  • Водонепроницаемый отдел для подключения кабеля питания и передачи данных (USB)

Эффективное управление данными в процессе контроля и документирование результатов

Приложение GageView Pro предоставляет возможность эффективно упорядочивать и взаимодействовать с информацией о проверке состояния. Эта информация может быть оформлена в виде печатных материалов или выгружена в документ или электронные таблицы для подготовки отчётности. С помощью GageView Pro также можно создать файлы осмотра с уникальными идентификаторами для загрузки и работы в системе EPOCH XT. Программа расширила свои функциональные возможности, включив демонстрацию изображений на компьютере, фиксацию экрана, опции архивации информации и её восстановления, а ещё мультитаскинг с отображением данных в различных окошках. GageView Pro отлично работает в паре с ультразвуковыми дефектоскопами EPOCH 4, 4B, 4PLUS, LT и XT.

Функции включают

  • Выгрузку данных о толщине или уровне сигнала в программы вроде Excel и Word для дальнейшей работы.
  • Организацию и ведение баз данных осмотров.
  • Импортирование зафиксированных экранов.
  • Просмотр изображений непосредственно на компьютере.
  • Обмен настройками между аппаратом и компьютером.
  • Составление персональной библиотеки датчиков для создания акустических томограмм.
  • Обновление программы EPOCH через два USB-порта.
  • Хост-USB для подсоединения печатающего устройства и носителей информации, предназначенных для создания резервных копий.
  • Клиент-USB для скоростной отправки данных на ПК.
  • Все USB-соединители и питающие разъемы защищены с помощью влагозащитного кожуха.

Аппаратные средства

  • 16-контактный разъем (опция)
    • Выходы сигнализации
    • Вход/выход импульса синхронизации
  • 16-контактный кабель
    • Арт.: EPXT-C-16HW-6 (1,83 м)
    • Арт.: EPXT-C-16HW-20 (6,1 м)

Регистратор данных и документирование результатов контроля

Система фиксации информации и аккуратная подготовка отчетов по мониторингу
Простота в обращении и вместительность памяти – вот что отличает прибор для записи информации EPOCH XT. Оснащенный инновациями от компании Panametrics в сфере противокоррозийных ультразвуковых измерителей толщины, EPOCH XT эффективен и при выявлении неисправностей, и во время определения толщины разнообразных материалов.

Форматы данных

  • Форматы EPOCH 4
  • Линейный
  • 2D, 2D EPRI
  • 2D с определением точки
  • 3D
  • Бойлер

В EPOCH XT встроены средства для создания отчетности. Вы можете корректировать названия отчетов и печатать их, используя USB-принтер.

EPOCH XT разработан в водонепроницаемом исполнении IP67 и рассчитан на сложные эксплуатационные условия. Важно регулярно проверять целостность уплотнений в отсеке батареи и разъемах ввода/вывода, а при необходимости заменять их.

Не рекомендуется опускать EPOCH XT в воду, так как он не предназначен для подводных работ. В случае водного погружения гарантия на прибор не распространяется и не покрывает подобные виды повреждений.

Бренд
Olympus
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
А-скан, АРК (DAC), ВРЧ
АРД
Да
B-skan
Да
Снят с производства
Да

Технические характеристики

Режимы         импульс-эхо, раздельно-совмещённый или сквозная передача
Детектирование полная волна, положительная полуволна, отрицательная полуволна, радиочастота
Типы  толщина, путь УЗ, проекция, глубина, амплитуда, время пролёта для Строба 1 и Строба 2, эхо-эхо: стандарт
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон от 1,86 до 13400 мм
Скорость звука от 635 до 15240 м/с
Смещение нуля от 0 до 4950 мке
Угол ввода от 10° до 85° с разрешением в 0,1°
Линейность системы  горизонталь: +/- 0,2% FSW;
вертикаль: 0.25% FSH;
погрешность амплитуды +/- 1 дБ
Отсечка от 0 до 80% полной высоты дисплея
Автоматическая калибровка расстояния для скорости звука и компенсации нуля
Стандартная опция DAC/ВРЧ  определение до 50 точек, ASME, ASMEIII, JIS, 80-20%, настраиваемые кривые DAC и таблица ВРЧ; динамический диапазон 110 дБ, настройка до 100 дБ в мс, настройка коэффициента усиления, диапазона и задержки, переключение в режиме просмотра между DAC/ВРЧ
Пользовательские кривые DAC с тремя кривыми сигнального режима от +10 до -24 дБ
Настройка таблицы ВРЧ для использования Временной Регулировки Чувствительности; возможность получения настроек ВРЧ из диаграмм АРД
Измерения амплитуды от 0 до 110% полной высоты дисплея с разрешением в 0,25%
Коррекция кривизны поверхности при контроле наклонным преобразователем
Коррекция значения X («Стрела») расстояние от точки входа луча до фронта преобразователя
Строб два полностью независимых строба по высоте эхо-сигнала и времени пролёта
Начало строба в полном отображаемом диапазоне
Ширина строба от начала строба до конца отображаемого диапазона
Высота строба от 2 до 95% полной высоты дисплея
Сигнализация положительная и отрицательная логика, сигнализация по минимальной глубине в Стробе 1 и Стробе 2
Масштабирование отображаемый диапазон в пределах ширины Строба 1
Цифровые фильтры

•   0,2 – 10,0 МГц               •   2,0 – 21,5 МГц

•   0,2 – 1,2 МГц                 •   5,0 – 15,0 МГц

•   0,5 – 4,0 МГц                 •   8,0 – 26,5 МГц

•   1,5 – 8,5 МГц

Полоса пропускания 0,2 – 26,5 МГц по уровню -3 дБ
Коэффициент усиления от 0 до 110 дБ; двухступенчатая настройка коэффициента усиления и настройка функциональных клавиш
Напряжение генератора от 50 до 475 В с шагом в 25 В
Ширина импульса от 30 до 10000 не (0,1 МГц) с технологией PerfectSquare
Демпфирование 50, 63, 150, 400 Ом
Режим пересечения базовой линии все точки пересечения нуля на RF (радиочастотной) форме волны отображаются как точки нуля в режиме полной волны
Режим оси амплитуды 100% или 110% отображения амплитуды
Режим оси времени стандарт 0 – 10 делений;
режим УЗ пути — деление на пять равных частей;
режим отрезков УЗ пути
PRF (ЧЗИ)  определяется пользователем или используется режим Авто от 10  до 1000 Гц
Пять областей отображения измерений выбор до пяти окон с измерениями на дисплее прибора
Дисплей цветной жидкокристаллический дисплей с частотой обновления 60 Гц, выбор цветовой схемы и яркости, поли- и полноэкранный режимы
Задержка дисплея от -59 до 12700 мм
Размеры дисплея разрешение: 320 (Ш)×240 (В) пикселей
размер: 110 (Ш)×79 (В) мм
Входы/Выходы:
– клиентский USB-порт передача данных в программу GageViewPro
– USB-хост порт прямой вывод на печать на любой PCL5 совместимый лазерный или струйный принтер; хранение данных на USB-накопителях
– аппаратный Вход/Выход LEMO (опция) выходы сигнализации, Вход/Выход триггера
Хранение Данных до 10000 ID с формой волны, измерениями и параметрами работы
Стандарт защиты корпуса IP67 (только с разъемами BNC)
Питание линия AC: 100 – 120 B, 200 – 240 В, 50 – 60 Гц
Батареи выбор между литий-ионными, никель-металлогидридными и щелочными батареями
Время работы батареи литий-ионные: 9-10 часов
никель-металлогидридные: 5 часов
щелочные: 1-2 часа
Рабочие температуры литий-ионные: от -10 до 50 °C
никель-металлогидридные:   от 0 до 50 °C
щелочные: от -10 до 50 °C
температура перезарядки: от 0 до 40 °C
Клавиатура английская, международная, японская или китайская
Размеры 277×150×51 мм (по стороне), 71 мм (по дисплею)
Вес 2,1 кг с литий-ионной батареей

Комплектация

  • дефектоскоп EPOCH XT;
  • литий-ионные или никель-металлогидридные батареи;
  • колпачки для разъемов датчиков;
  • сетевой адаптер;
  • инструкция по эксплуатации;
  • переносной кейс;
  • ручной ремень;
  • подставка.
