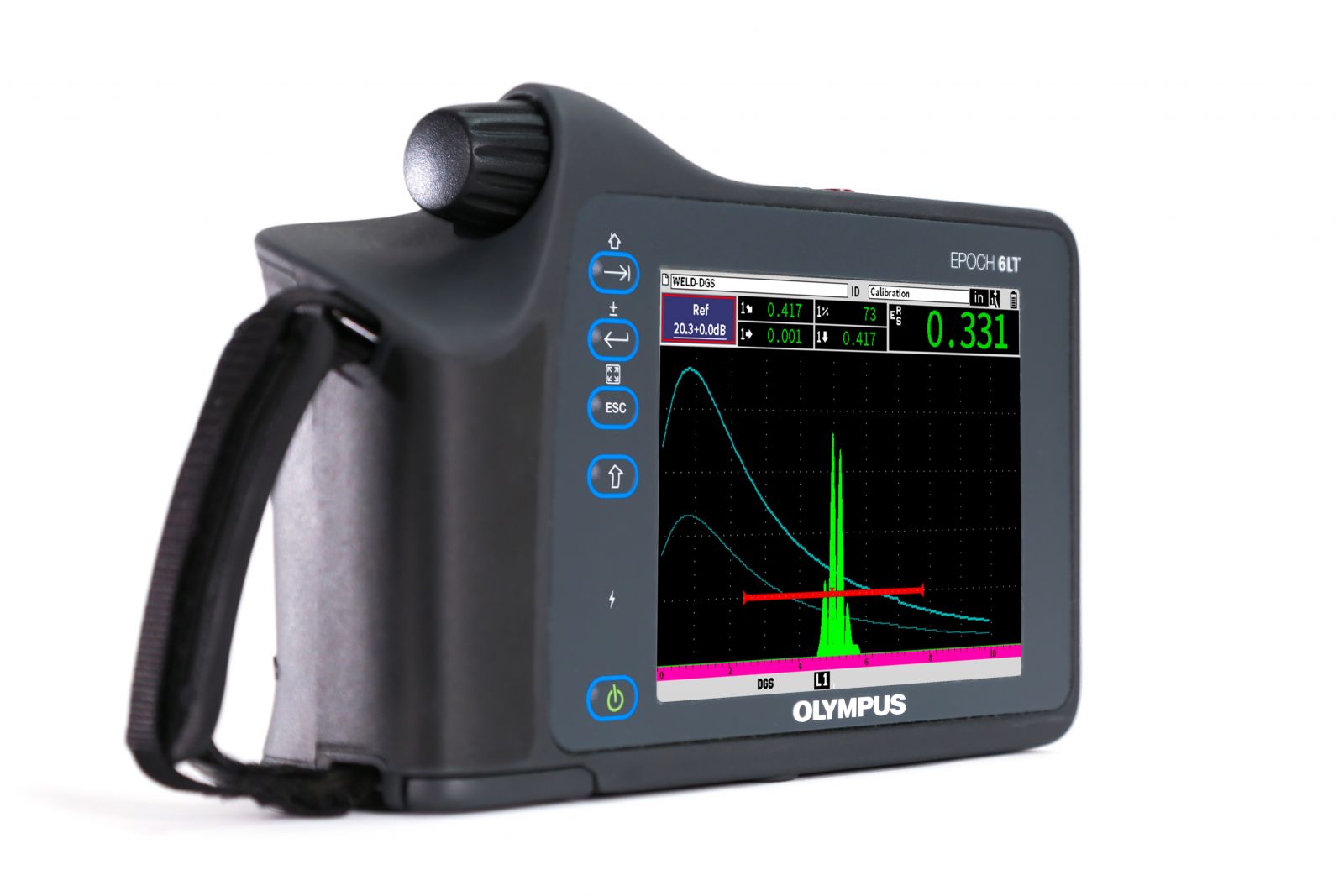

Ультразвуковой дефектоскоп EPOCH 6LT

Olympus
Ультразвуковой дефектоскоп EPOCH 6LT
Ультразвуковой дефектоскоп EPOCH 6LT
Ультразвуковой дефектоскоп EPOCH 6LT
Ультразвуковой дефектоскоп EPOCH 6LT
Ультразвуковой дефектоскоп EPOCH 6LT
Ультразвуковой дефектоскоп EPOCH 6LT
Гарантия: 1 год
5 (1)
Ультразвуковой дефектоскоп EPOCH 6LT – ваш верный компаньон в области неразрушающего контроля. Объединяя выдающуюся мобильность и передовые функциональные возможности, EPOCH 6LT станет надежным помощником в обеспечении качественного и эффективного ультразвукового тестирования. Давайте вместе рассмотрим ключевые особенности и преимущества этого компактного и мощного инструмента, предназначенного для профессионалов, ценящих безупречность в дефектоскопии.
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

EPOCH 6LT – это портативный инструмент ультразвуковой диагностики, созданный с учетом потребностей профессионалов, стремящихся к идеалу в подборе оборудования. Работники сферы промышленного альпинизма оценят мобильность и многофункциональность этого прибора. EPOCH 6LT сочетает в себе высокую функциональность ультразвуковой диагностики и современный дизайн, оптимизированный для работы в условиях, где каждый грамм и каждый сантиметр имеют значение.

Стандартные функции

Активно моделируемые кривые DAC/ВРЧ задают такт в измерении эхо-сигналов, определяя их силу в процентах или децибелах на фоне стандартной кривой DAC. Это означает корректировку мощности отраженного сигнала исходя из удаленности дефекта.

Рассчитывают мощность сигнала относительно эталонного эха, которое берется за основу при тонкой настройке ВРЧ.

Способы формирования DAC не однозначны: имеются как классические, так и настраиваемые пользователем вариации DAC-кривых, допускающие отображение в диапазоне от 20 до 80 процентов.
DGS/AVG открывает дополнительную перспективу для анализа эхо-сигналов через АРД-диаграмму, демонстрируя связь между интенсивностью сигнала, масштабом несоответствия и удалением от датчика.

Дополнительные опции

Софт для контроля коррозии

  • Обладает функционалом настройки ультразвуковых параметров в соответствии с типом подключаемого датчика, в том числе осуществляет самостоятельное опознание ультразвукового сигнально-преобразующего элемента, автоматический контроль уровня усиления сигнала (AGC), методику измерения для ультразвукового толщиномера, коррекцию пути В-образной траектории, а также коррекцию абразивного износа рабочей поверхности датчика с возможностью автонастройки нулевой отметки (Do Zero).

Приспособление для ослабления краевых эхо-сигналов (BEA)

  • Снижает интенсивность краевых эхо-сигналов объекта исследования в пределах области, определенной временным окном номер два.

AWS D1.1 и D1.5

  • Презентует изменяемый показатель отклика отражателей в контексте тестирования сварных соединений в соответствии с критериями Американского сварочного общества (AWS).

Расширение Ваших Возможностей с EPOCH 6LT

  • Благодаря быстрой настройке и калибровке, EPOCH 6LT позволяет начать инспекцию без дополнительных задержек.
  • Несмотря на компактные размеры, прибор полностью оснащен всем необходимым для стандартного ультразвукового тестирования, а также предоставляет дополнительные опции для более глубокого анализа.
  • Эргономика для управления одной рукой: специализированный софт и хард дефектоскопа обеспечивают удобное управление одной рукой, оставляя другую свободной для работы с датчиком.
  • Расширенные Функции для Максимальной Точности: соответствие европейскому стандарту EN12668-1:2010.
  • Эффективное выявление коррозии: эксклюзивное программное обеспечение для мониторинга коррозии упрощает процесс, аналогично толщиномеру, расширяя возможности дефектоскопии.
  • Поддержание Связи: интеграция с беспроводными сетями LAN (Wi-Fi) для беззаботного бэкапа данных, обновлений конфигурации и эффективного удаленного контроля; совместная работа с облачными сервисами, включая Olympus Scientific Cloud.

Больше возможностей и готовность к работе

Принцип работы дефектоскопа EPOCH 6LT достаточно прост и понятен. Несмотря на свой небольшой размер, прибор содержит все нужные функции для выполнения практически любого стандартного ультразвукового контроля.

  • Содержит все основные функции дефектоскопа EPOCH 650 в компактном корпусе
  • Отвечает требованиям стандарта EN12668-1:2010
  • Дополнительный программный модуль для коррозионного мониторинга с функцией распознавания ПЭП по центральному контакту разъема
  • Возможность подключения к беспроводной сети WLAN

Создан для промышленного альпинизма и высокой портативности.

Ультразвуковой дефектоскоп EPOCH 6LT оснащен опциями для безаварийной работы экспертов даже в наиболее сложных рабочих обстоятельствах. В арсенале устройства имеются аксессуары для индустриальных высотников, дающие возможность закрепить аппарат на бедре или страховочном ремне, тем самым освободив обе руки для важных задач. Устройство предусматривает функциональность вертикального положения экрана, так называемый «портретный» вид, что значительно улучшает визуализацию A-скана и показаний при его фиксации на бедре. Крепление прибора позволяет пользователям регулировать настройки одной рукой, в то время как вторая может оставаться свободной для манипулирования преобразователем или же поддержания баланса и личной безопасности.

Интерфейс этого прибора идеально адаптирован для одноручного использования, что дает инспекторам возможность непрерывно вносить коррективы в параметры контроля во время сканирования.

Специалисты-дефектоскописты из сфер, где высоко ценится мобильность аппаратуры, ощутят необходимость в легких и удобных диагностических устройствах. Модель EPOCH 6LT выделяется компактностью и весит в меру легкие 890 граммов, при этом предлагая весь спектр ключевых возможностей модели EPOCH 650, которая завоевала популярность.

Цифровая структура EPOCH 6LT является дочерней к проверенной модели EPOCH 650 и предоставляет гибкие и мощные опции для генерации и получения сигналов в соответствии с высокими стандартами контроля качества.

Трубопроводный мониторинг в условиях эксплуатации

Осмотр потоковых магистралей в ходе их использования требует от инспектирующих лиц путешествий на длительные дистанции, делая вес и размеры аппаратуры ключевыми факторами.

Эксплуатационный мониторинг состояния рельсов

Для мониторинга железнодорожных путей во время их эксплуатации командам диагностики необходимо непрерывное передвижение и потребность в надежном устройстве дефектоскопии, способном функционировать в экстремальных условиях.

Обслуживание и техническая поддержка воздушных судов.

Служба по обеспечению летного состояния воздушных судов сталкивается с задачей транспортировки множества технических устройств и инструментов, из-за чего исключительно ценится портативность и эргономичность оборудования для обнаружения неисправностей.

Бренд
Olympus
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
ВРЧ, АРК (DAC)
Разрешение экрана, пикс
640×480
B-skan
Да

Технические характеристики

Генератор настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса настраивается от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare
Демпфирование 50, 400 Ω
Максимальный входной сигнал 20 Vp
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания DC до 26,5 МГц при -3 дБ (стандарт. версия)
от 0,2 до 26,5 МГц при -3 дБ (EN12668-совместимая версия)
Настройки цифровых фильтров 8 наборов стандартных цифровых фильтров (стандарт. версия)
7 наборов стандартных цифровых фильтров (EN12668-совместимая версия)
Детектирование полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы по горизонтали: ± 0,5% FSW (полной ширины экрана)
Разрешение 0,25% высоты экрана; погрешность усилителя ±1 дБ.
Отсечка от 0 до 85% высоты экрана, с шагом 1%
Измерение амплитуды от 1,25до 110% полной высоты экрана
Частота измерений соответствует ЧЗИ во всех режимах (измерения «за один приём»)
Автоматическая калибровка – скорость звука, смещение нуля;
– прямой луч (первый донный эхо-сигнал или эхо-эхо);
– наклонный луч (УЗ-путь или глубина)
Режимы контроля импульс-эхо, раздельно-совмещённый или теневой
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон от 4,31 до 6 700 мм при 5 900 м/с
Скорость звука от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -10 до 2203 мкс
Угол ввода луча от 0° до 85° с шагом 0,1°, а затем переход на 90°
Стробы для измерений 2 полностью независимых строба
Начало строба настраивается на всём отображаемом диапазоне
Ширина строба настраивается на всём отображаемом диапазоне
Высота строба настраивается от 2 до 95% полной высоты экрана с шагом 1%
Сигнализации положительный и отрицательный пороговые уровни, минимальная глубина
(строб 1 и строб 2)
Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
СТРОБ (1, 2) измерение толщины, УЗ-пути, проекции, глубины, амплитуды, времени пролета, мин/макс глубины, мин/макс амплитуды, размеров дефектов, в зависимости отрежима
Поля для отображения результатов измерений возможность выбора до четырёх измерений по любому стробу на активном экране
Эхо-эхо стандартный строб 2 – строб 1
DAC/ВРЧ стандартная функция, до 50 точек, динамический диапазон ВРЧ 110 дБ
Специальные режимы DAC пользовательские DAC (до 6 кривых), вариант отображения 20 – 80%
Коррекция криволинейной поверхности коррекция для наружного диаметра при контроле наклонным ПЭП
Хранение данных встроенная карта памяти на 100 000 ИД
Тип и время работы батареи стандартный литий-ионный аккумулятор;
продолжительность работы 6 часов
Требования по электропитанию от сети переменного тока: 100 – 120 В, 200 – 240 В, 50 – 60Гц
Тип дисплея цветной трансфлективный ЖК-дисплей VGA (640×480) с частотой обновления изображения 60 Гц
Размер дисплея 117×89 мм, диагональ 146 мм
Языки пользовательского интерфейса английский, испанский, французский, немецкий, японский, китайский, португальский, русский, итальянский
Разъёмы для преобразователей LEMO 00
USB-порты (1) Высокоскоростной USB 1.1 Хост (Тип A)
(1) Высокоскоростной USB 2.0 Клиент (Тип Mini B)
Видеовыход 1 цифровой видеовыход
Степень защиты IP разработан всоответствии стребованиями стандартов IP67 (защита отпроникновения пыли ислучайного погружения вводу) иIP65 (защита отпыли иструй воды) согласно IEC 60529-2004
Работа во взрывоопасной атмосфере MIL-STD-810F, Метод 511.4, Процедура 1
Устойчивость к ударам MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида
Устойчивость к вибрации MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось
Рабочая температура от -10 до +50 °C
Температура хранения батареи от 0 до +50 °C
Габариты (Ш×В×Г) 209×128×36 мм, 58мм в месте захвата прибора
Вес 890г, с литий-ионным аккумулятором

Комплектация

  • Зарядное устройство/адаптер переменного тока с кабелем питания (конфигурация разъема варьируется)
  • Руководство по началу работы EPOCH 6LT
  • USB-накопитель, содержащий Руководство по эксплуатации EPOCH 6LT
  • Кабель USB
  • Кистевой ремень
